【建筑材料行业标准(JC)】 水泥生料球性能测定方法

中华人民共和国建材行业标准
JC/T455—92
水泥生料球性能测定方法
1992-04-17发布
国家建筑材料工业局发布
1993-01-01实施

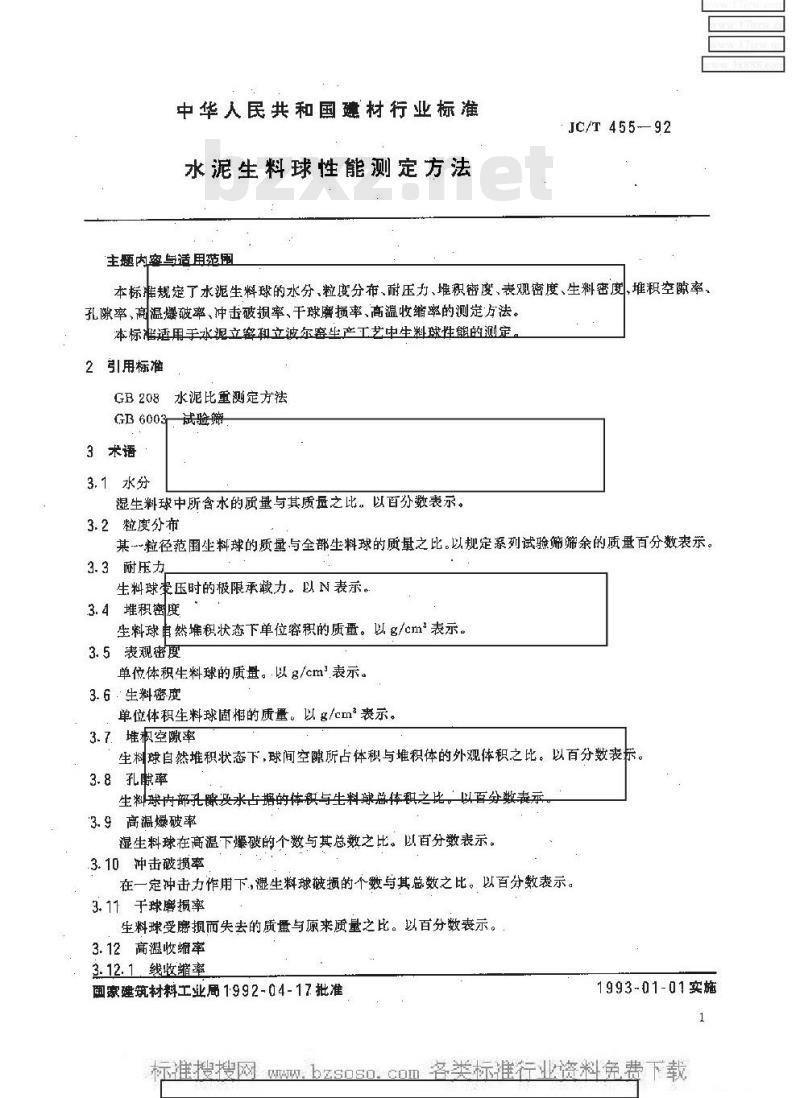

.中华人民共和国建材行业标准
水泥生料球性能测定方法
主题内密与适用范围
JC/T 455-92
本标准规定了水泥生料球的水分、粒度分布、耐压力、堆积密度、表观密度、生料密度、堆积空隙率、孔隙率、高温爆破率、冲击破损率、干球磨损率、高温收缩率的测定方法。本标准适用手水泥立和立波尔密坐产工艺中生料球性能的测定，2引用标准
水泥比重测定方法
GB 208
GB6003
3术语
3.1水分
湿生料球中所含水的质量与其质昼之比。以百分数表示。3.2粒度分布
某一粒径范围生料球的质量与全部生料球的质量之比。以规定系列试验筛筛余的质量百分数表示。3.3耐压龙
生料球索压时的极限承载力。以N表示。3.4堆积密度
生料球再然堆积状态下单位容积的质量。以名/cm表示。3.5表观密度
单位体积生料球的质盘。以g/cm\表示。3.6生料密度
单位体积生料球固相的质量。以g/cm表示。3.7.堆积空隙率
生料球自然堆积状态下，球间空隙所占体积与堆积体的外观体积之比。以百分数表示3.8孔献率
生料球内部孔隙及水占据的体积与生料球总体积之比。以百分数表示3.9高温爆破率
湿生料球在高温下螺破的个数与其总数之比。以百分数表示。3.10冲击破揽率
在一定冲击力作用下,湿生料球被损的个数与其总数之比。以百分数表示。3.11于球磨损率
生料球受磨损而失去的质量与原来质量之比。以百分数表示。3.12高温收缩率
3.12.1线收缩率
国家建筑材料工业局1992-04-17批准1993-01-01实施
JC/T 455—92

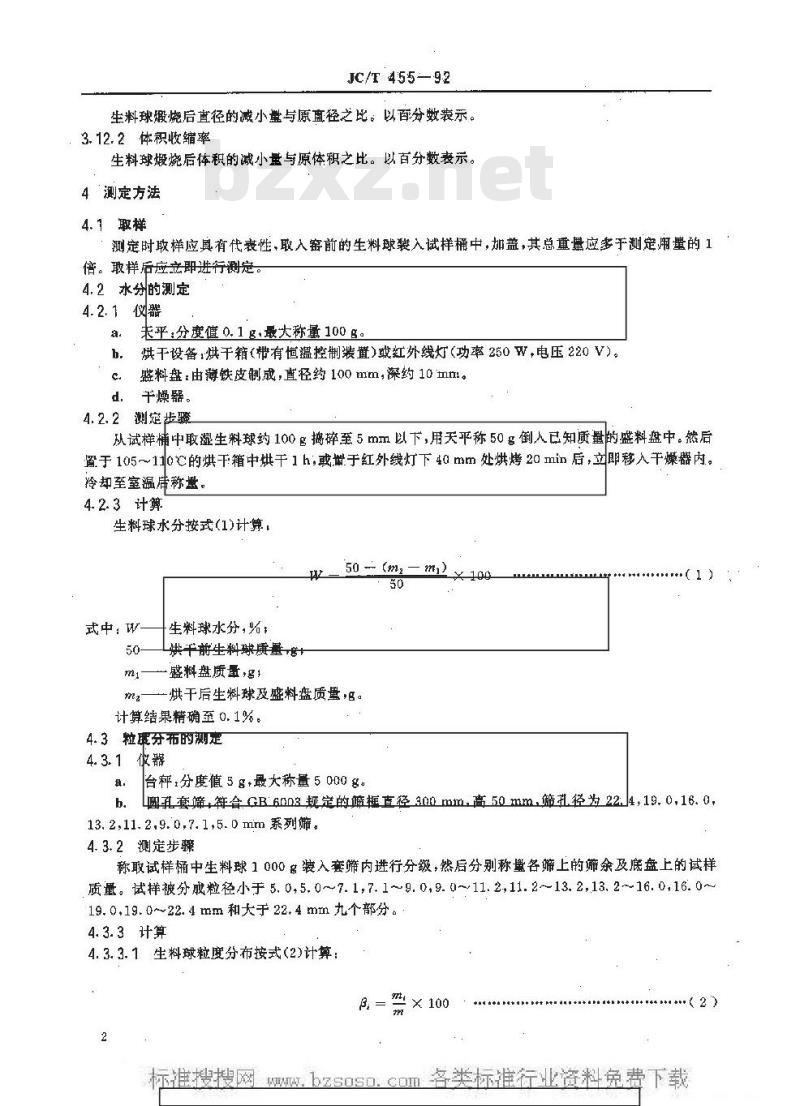

生料球假烧后直径的减小业与原直径之比。以百分数装示。3.12.2体积收缩率
生料球缎烧后体积的减小量与原体积之比。以百分数表示。4测定方法
4.1取样
测定时取样应具有代表性，取入密前的生料球入试样桶中，加盖，其总重量应多于测定用的1借。样后应定即进行测定。
4.2水分的测定
未平;分度值 0. 1 区,最大称量 100 g。烘干设备：烘干箱（带有恒温控制装）或红外线灯(功率250W，电压220V)。盛料盘：由薄铁皮制成，直径约100mm，深约10mm。干燥器。
4.2.2测定步骤
从试样桶中取湿生料球约100g擒碎至5mm以下，用天平称50g倒人已知质量的盛料盘中。然后留于105～110℃的烘干箱中烘干1h，或于红外线灯下40mm处烘烤20min后，立郎移入干燥器内。冷却至室温盾称量。
4.2.3计算
生料球水分按式(1)计算
式中：-
生料球水分，%；
烘干前生料球质量这
一盛料盘质量，名1
ma—烘干后生料球及盛料盘质盘。计算结巢精确至0.1%。
4.3粒最分布的测定
台秤：分度值5g+最大称量5000g。喇孔套筛，符合GB6003规定的筛框直径300mm.高50mm，筛孔径为224，19.0，16.0，13. 2,11. 2,9. 0,7. 1,5.0 mm 系列筛。4.3.2测定步骤
称取试样桶中生料球1000装入套筛内进行分级，然后分别称量各筛上的筛余及底盘上的试样质量。试样被分成粒径小于5.0,5.0~～7.1,7.19.0,9.0~11.2,11.2～~13.2,13.2～16.0,16.0~19.0，19.0~22.4mm和大于22.4mm九个部分。4.3.3计算
4. 3.3.1生料球粒度分布按式(2)计算：8
m×100
JC/T A55-92
武串：序一通过孔径为+的丽孝留在孔径为，的缔上的生料球的质盘百分会量，%m一—孔径为d的缔上生料球的质冕，8！m--减样总质量，g。
计算结果精确至0.5%。
4.3.3.2生料球算术苹均粒径按武(3)计算）d。
武中:dg
生料球的算术平均粒径，mm
第级筛的孔径，nm
第:+1级筛的孔径,mm
8,——商式(2)
计算结果精确至 0. 01 mm，
注t u,大于 22. 4 mm 的球按接小于 25. 0 nm 计算,年,4 谢压力的测胞
4.4.1仪器
(d + d+?p
：料球蕴度测定仪：主要由如力机构、测量、显示系统三部分构成（见图1）。精度1级，分辨值0,01N最大换荷30N和150N两档，b+
陶瓷蒸发血：60mL。
图1球强度測定仪
1—谢弹链钮*2一增益施钮3—清零按钮4—数字函示屏，5—被翘料球，医头?托，—拼幅—托样盘，10压为传感器:11一压头向上按钮:12--压头向下按钮1.9—总电源开送
4.4.2测定步骤
4.4.2.1测庭前将料球度测定仪调零。4.4.2.2立即算术平均粒径区间和9.0~11.2mm区间的生料球各12个，分潮置牛附瓷然发内，用料球强度定仪测定各料球酶压力，4.4.3样算
bzsosocomJC/T 455--92

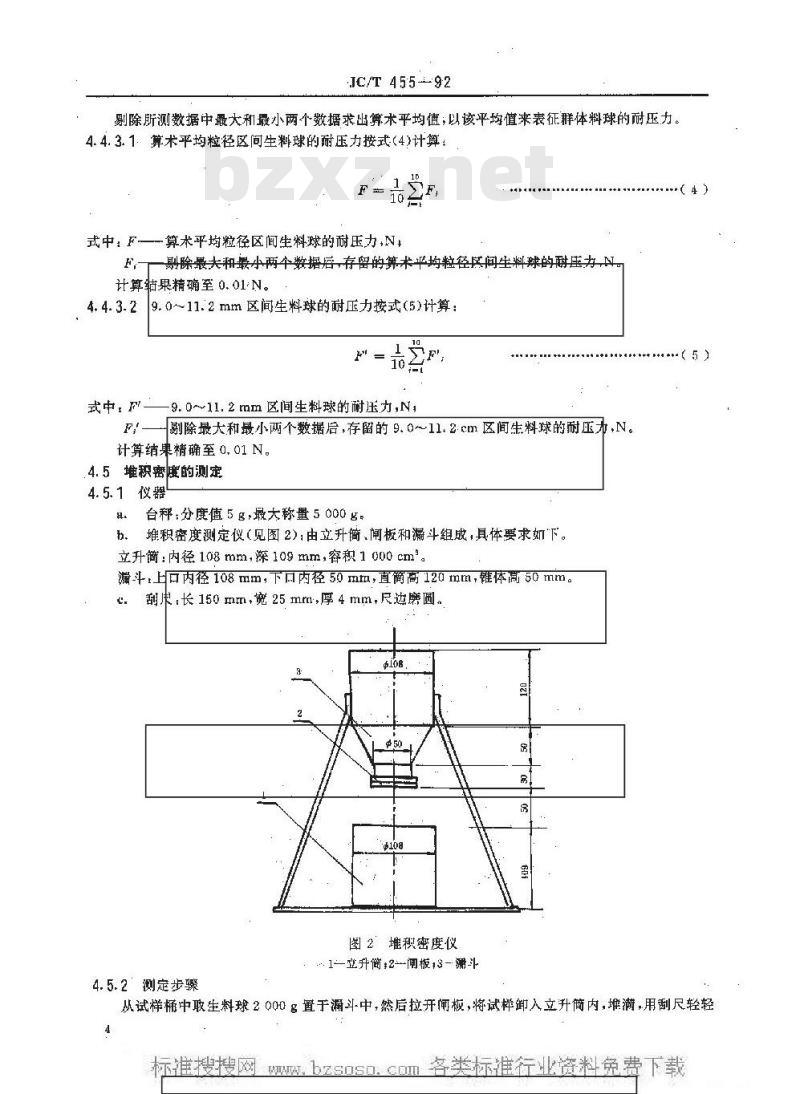

除所测数据中最大和最小两个数据求出算术平均值，以该平均值来表征群体料球的耐压力。4.4.3.1：算术平均粒径区间生料球的耐压力接式(4)计算：一算术平均粒径区闻生料球的耐压力,N式中；F
剔除最夫和最小两个数据后，存留的第术平均粒径区间生料球的耐压为，1计算结果精确室0.01-N。
4.4.3.29.0~11.2mm区间生料球的耐压力按式(5)计算：1
式中，F二
-9.0~11. 2mm区间生料球的耐压力,N剔除最大和最小两个数据后，存留的9.0～11.2.cm区间生料球的耐压力，N。计算结果精确至 0, 01 N。
4.5堆积密度的测定
4.5.1仪器
台秤;分度值5g,最大称量5 000 gb、堆积密度测定仪（见图2)：由立升简、闻板和漏斗组成，具体要求如下，立升简：内径108mm，深109mm，容积1000cm。满斗，上可内径108mm，下口内径50mm，直简商120mm，锥体50mm。刮盅，长150mn，宽25mrm，厚4mm，尺边磨圆，gion
图2堆积密度仪
[—立升简:2—间板13-漏斗
4.5.2测定步骤
从试样桶中取生料球2000g置于漏斗-中，然后拉开闸板，将试样卸入立升简内，堆满，用刮尺轻轻4
JC/T 455—92
刮平(注意不要将生料球刮碎)。称量立升简及其中生料球的总质量。4.5.3计算
生料球堆积密度按式（6)计算：ma
载中：a-
生料球堆积密度,g/em
立升简质量，B
-生料球及立升简的总质量+8。
计算细果精确至 0. 01 g/crm
4.6表观密度的测定
4.6.1仪器bzxZ.net
体积测定仪：主要由测量简、水银介质、标尺、测微手柄、调零手柄组成（见图3）。精度3级，分度值0:0025Em，最大测盘范圖为18cm。图3体积测定仪
1-—底座;2--调零手柄:3—固定螺打:4--量简;5—量简盖6-—被璃标尺,7—测董套8—测微手柄天平,分度值0.001B+最大称量200g。4.6.2测定步骤
4.6.2.1测定前，将体积测定仪放在据瓷托盘内，将约1000g水银注入最筒内，拧紧量简盖。旋动调零手柄和测微手柄，将测微手柄调至零点刻线处，停留309，无零点甄移，即认为零点已调准，拧紧固定螺钉。每次测定前均须校准零点。零点校准之后，用天平称量10个算术平均粒径区间生料球的质量。4.6.2.2全部旋出测微手柄，打开量简盖，将用天平称量过的算术平均粒径区间的10个生料球装入量简内，紧量简益（注意不要将料球拼碎）。旋进测微手柄，使水银澈面的凸面顶端对准玻璃标尺上的刻线，停留308.无零点剿移即可读数并记录。4. 6.3计算
生料球表观密度按式（7)计算：式中：P—生料球表观密度+g/cm；—试样的质量,g，
：V.一-试样的体积,cm。
计算结果精确至 0. 01 g/cm。
4.7生料密度的测定
4.7.1仪護
JC/T 455-92
天评;分度值 0. 001 名,最大称量 200 g。比懂瓶符合GB 208的规能
e.研钵。
4.7.2试样处理
取生料球约200各，按4.2.2将其烘干。用研钵磨细并全部通过0.080mm方孔筛。4. 7. 3 测定步骤及计筛
生料密度的测定和计算按GB208进行。4.8堆积空阴率的测定
4.8.1仪器、测定步骤
分别按4.5条和4.6条测定生料球的堆积密度和表观密度。4. 8.2计算
生料球堆积空隙率按式（8)计算：= × 100
式中：P—生料球堆积空隙率，%，-生料球表观密度,g/cm;
-生料球堆积密度，/cm\
计算绪果精确至 0.1%。
4.9孔率的测定
4. 9. 1 仪骼,测定步骤
分别接4.2条、4. 6 条和4.7条测定生料球的水分,表观密度和生料密度。4.9.2计算
生料球孔隙潮按式(9)计算：
P, = [1 -- e] 100 - W
式中：一生料球孔隙率，%，
P--生料球的类观密度g/cm*
P—一生料球的生料密度+8/cm
研-一生料球的水分,%。
，计算结果精确至0.1%。
4. 10高温爆破率的测定
4.10.1仅器
JC/T 455--92
高温炉：使用温度不低于950℃，并带有恒温控制装风陶瓷蒸发血：60mL。
4. 10. 2测定步骤
取算术平均粒径区间和9.0~11.2mm区间的湿生料球各20个，于陶瓷蒸发血内，迅速放人预先升温至950℃高温炉内，保持5min启取出。记录爆破的生料球个数。料球现破裂，剥壳即视为爆破。
4. 10. 3.
算术平均粒径区问生料球的高温爆破率接式(10>计算，禁×100…
算术平均粒径区间生料球高温爆碱率，%，式中：B,--
式中,R
算术平均粒径区间生料球高溢爆破个数，个，所取生料球个数，个。
.0~11.2mm生料高温爆破率按式（11)计算：B
-9. 0~11. 2 mm 生料球高温爆破率,% 1x100
-9.0~11.2mm生料球高温爆被个数，个一所取生料球个数，个。
4.11冲击被报率的测定
4.11.1测定步骤
取算术平均粒径区间的湿生料球20个斑于陶瓷蒸发血内，迅速将其逐一自1.5m高处自由坠落到6.0 mm厚的平钢板上，观察并记录生料球的被损个数。料球呈现裂纹、摔破即视为破损。4. 11. 2 计算
生料球冲击破摄率按式（12)计算：(12)
式中：B—生料球神击破掘率，%，n.一-生料球冲击被损个数,个
20—一所取生料球个数，个。
4.12干球磨摄率的测楚
4.12.1仪器
天平，分度值1g最大称量1000g
圆孔振动筛：筛框直径300mm，高50mm，圆孔径2.8mm，振幅1.9mm，额率24.8Hz。4.12.2试祥处理
bESosOCOm客类标准行业资料免费下载JC/T 455-82
取9.0~11.2mm湿生料球约2008，置于105~110℃的烘干箱中烘干。-4.12.3测定步骤
称取烘干后的料球（95～105z）放入圆孔筛内。筛析10min，称量筛上料球的质量。4.12:4计算
干球磨损率按式(13)计算：
mama×100
中：A-
干球磨摄率，%！
磨损前试样总质量+B！
一磨损后筛上料球的质量区：
计算结果精确至1%。
4.13高通收缩率的测定
4.13.1仪器
体积测定仪，
6.高温炉：温度范围0~1600℃，自动恒温。铂增蜗或石墨埚（外径约.80mm，高约25mm，内径约40.mm，深约10mm13
4.13.2测定步骤
取算术平均粒径区间的生料球10个，用体积测定仪测其体积。装人铂蜗或右最烘干后置于事先已升到1100℃的高温炉中继续升温，升温速率约150℃/h。炉温升到生料球的烧结温度（一般控制在1400C）后，保温20min，取出，自然冷却茎莹源。用体积测定仪测定烧后料球的体积，
4.13.3计算
4.13.3.1生料球线收缩率按式(14)计算：?(14 )
武中s
生料球线收缩率，%
搬烧前试样体积，cm\
搬烧后试样体积，cm2。
计算结果精确至 0.1%。
4.13.3.2生料球体积收缩率按式（15)计算：S:
一生料球体积收缩率，%。
计算结果精确至 0. 1%。
附加说明：
JC/ 455—92
本标准由中国建筑材料科学研究院技术归口。本标准由中国建筑材料科学研究隐水泥科学研究设计所负资起草。本标准主要越草人玉象明、修盘山：主业华、黄桥、车立光。本标滩委托中国建筑材料科学研究院水滤科学研究设计所筑贵解释（京）新登字023号
中华人民共和国建材
行业标准
水泥生料球性能测方法
JC/T 455--92
中面标准出顺社出版
（北京复外三里河）
中国标准出版社泰册岛印厂印雕新华书店北京发行昕发行备地薪书盾经售胶权专有 不得潮印
开率880×12301/16印张8/4数160001992年9月第一版1992年9月第次印刷印 1—4 000
书号：155066·2-8892庭价1.40元标日19%4
W.bzsOsO.Om
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
