【建筑材料行业标准(JC)】 膨胀铁铝酸盐水泥

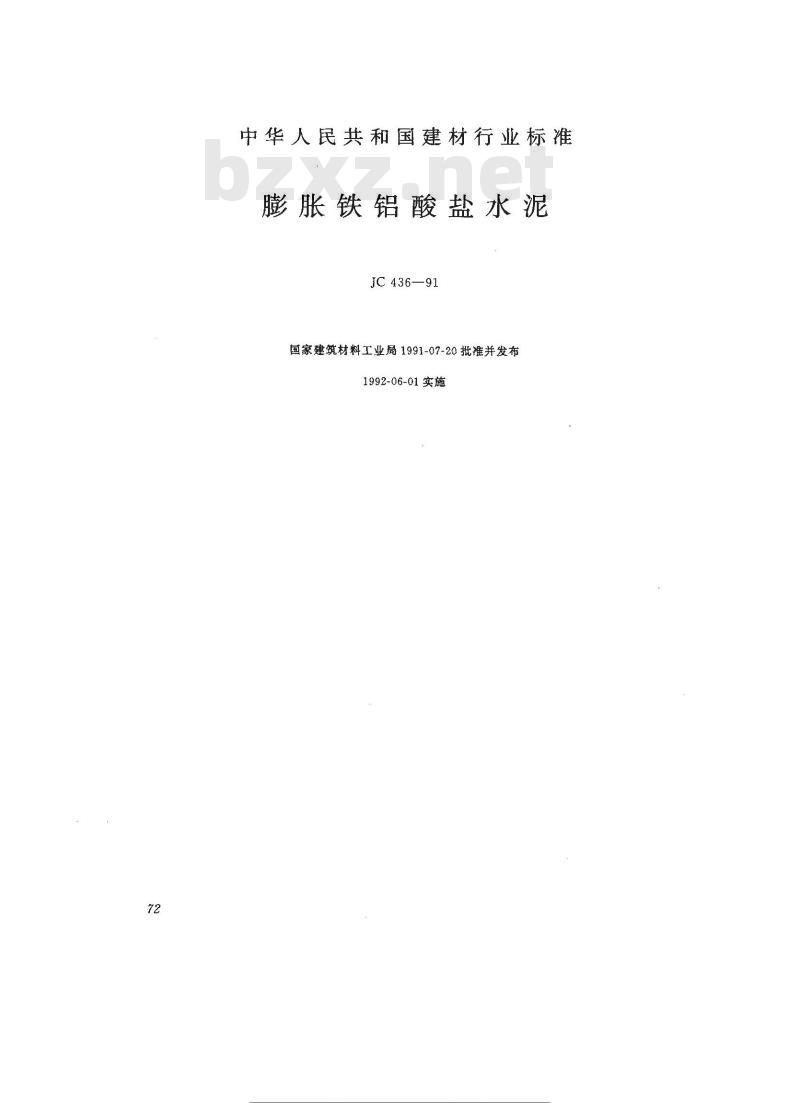

中华人民共和国建材行业标准
膨胀铁铝酸盐水泥
JC436—91
国家建筑材料工业局1991-07-20批准并发布1992-06-01实施
标注度瘦网Aw.bzs
各类标注行业资料免费下载

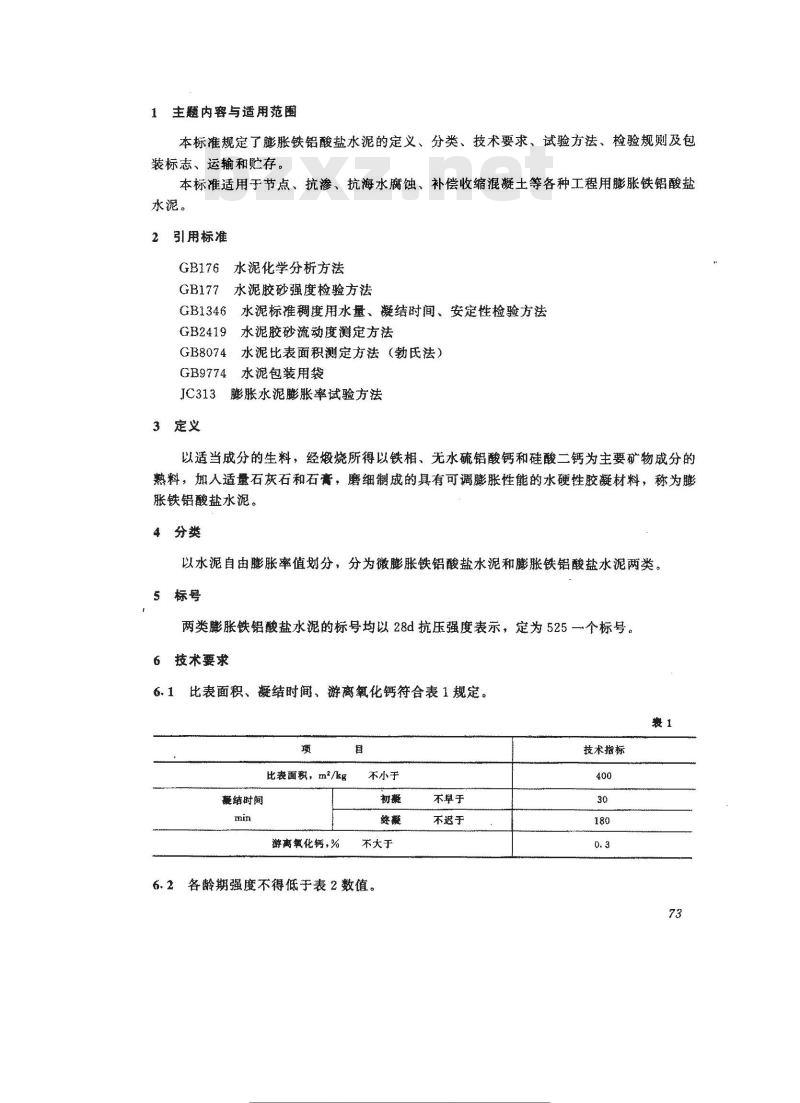

1主题内容与适用范围
本标准规定了膨胀铁错酸盐水泥的定义、分类、技术要求、试验方法、检验规则及包装标志、运输和贮存。
本标准适用子节点、抗渗、抗海水腐蚀、补偿收缩混凝土等各种工程用膨胀铁铝酸盐水泥。
2引用标准
水泥化学分析方法
GB1761
水泥胶砂强度检验方法
GB1346
GB2419
GB8074
水滤标准糊度用水量、凝结时间、安定性检验方法水泥胶砂流动度测定方法
水泥比表面积测定方法（勃氏法）GB9774水泥包装用袋
JC313膨胀水泥膨胀率试验方法
3定义
以适当成分的生料，经熳烧所得以铁相、无水硫铝酸钙和硅酸二钙为主要矿物成分的熟料，加人适量石灰石和石膏，磨细制成的具有可调膨胀性能的水硬性胶凝材料，称为膨胀铁铝酸盐水泥。
4分类
以水泥自由膨胀率值划分，分为微膨胀铁铝酸盐水泥和膨胀铁铝酸盐水泥两类。s标号
两类膨胀铁铅酸盐水泥的标号均以28d抗压强度表示，定为525一个标号。6技术要求
比表面积、凝结时间、游离氧化钙符合表1规定。.1
技术指标
比表面积，m2/kg
凝结时间
游离氧化钙，%
不小于
不大于
各龄期强度不得低于表2数值。
标注度瘦网AW.bzE0
不草于
不送于
各类标注行业资料科免费下载此内容来自标准下载网

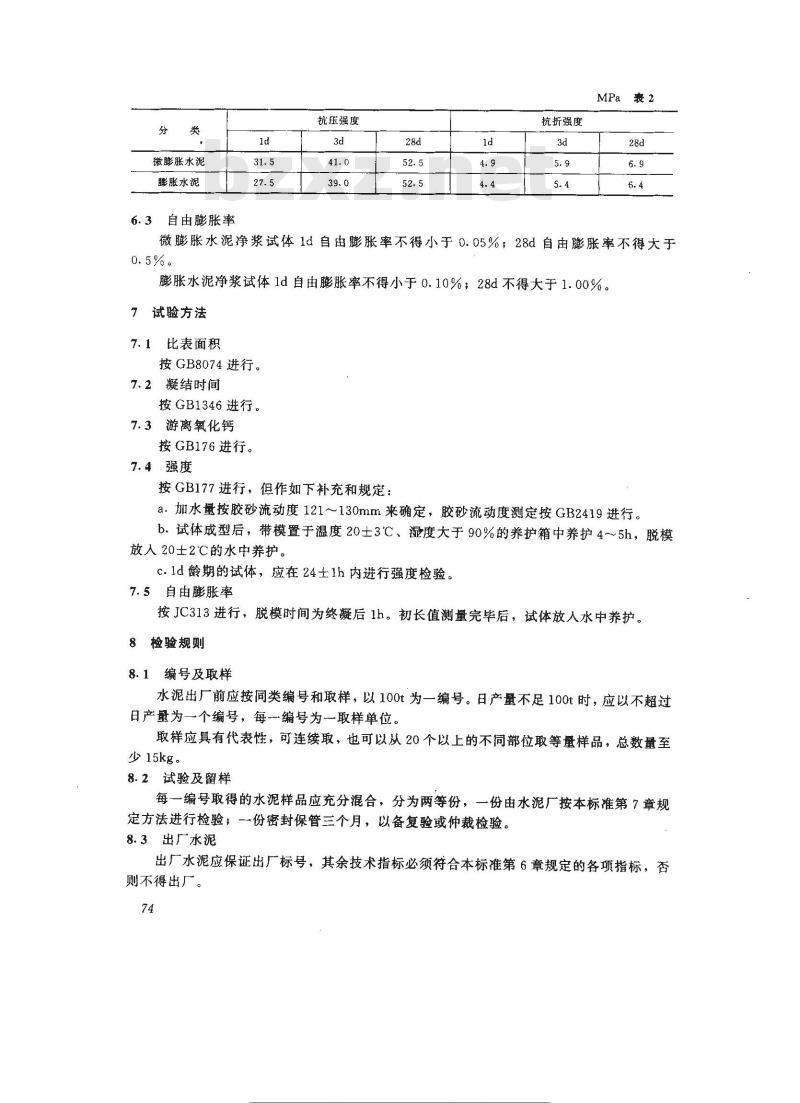

微膨胀水泥
膨胀水泥
6.3自由膨胀率
抗压强度
抗折强度
微膨胀水泥净浆试体1d自由膨胀率不得小于0.05%；28d自由膨胀率不得大于0.5%。
膨胀水泥净浆试体1d自由膨胀率不得小于0.10%；28d不得大于1.00%。7试验方法
7.1比表面积
按GB8074进行。
7.2凝结时间
按GB1346进行。
7.3游离氧化钙
按GB176进行。
7.4强度
按GB177进行，但作如下补充和规定：a.加水量按胶砂流动度121~130mm来确定，胶砂流动度测定按GB2419进行。b.试体成型后，带模置于温度20士3℃、湿度大于90%的养护箱中养护4～5h，脱模放人20士2℃的水中养护。
c.1d龄期的试体，应在24士1h内进行强度检验。7.5自由膨胀率
按JC313进行，脱模时间为终凝后1h。初长值测量完毕后，试体放人水中养护。8检验规则
8.1编号及取样
水泥出厂前应按同类编号和取样，以100t为一编号。日产量不足100t时，应以不超过日产量为一个编号，每一编号为一取样单位。取样应具有代表性，可连续取，也可以从20个以上的不同部位取等量样品，总数量至少15kg。
8.2试验及留样
每一编号取得的水泥样品应充分混合，分为两等份，一份由水泥厂按本标准第7章规定方法进行检验；一份密封保管三个月，以备复验或仲裁检验。8.3出厂水泥
出厂水泥应保证出厂标号，其余技术指标必须符合本标准第6章规定的各项指标，否则不得出厂。
标注度瘦网Aw.bzs
各光标注行业资料免费下载

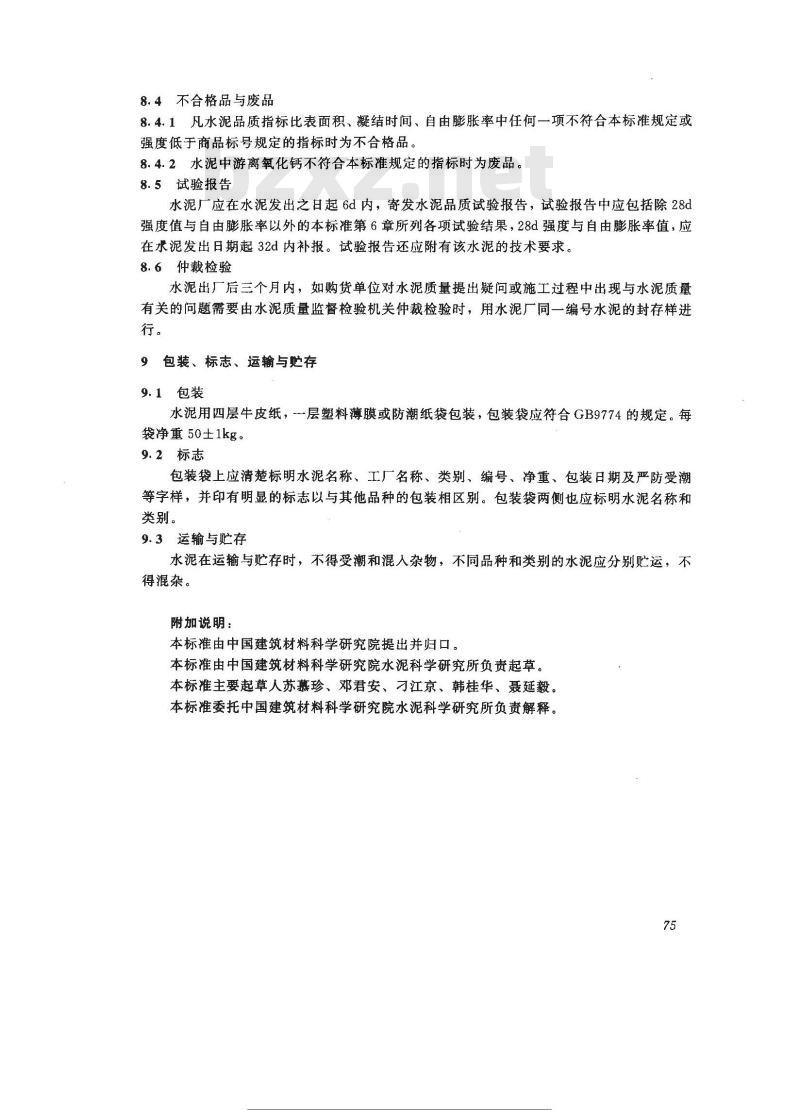

8.4不合格品与废品
8.4.1凡水泥品质指标比表面积、凝结时间、自由膨胀率中任何一项不符合本标准规定或强度低于商品标号规定的指标时为不合格品。8.4.2水泥中游离氧化钙不符合本标准规定的指标时为废品。8.5试验报告
水泥厂应在水泥发出之日起6d内，寄发水泥品质试验报告，试验报告中应包括除28d强度值与自由膨胀率以外的本标准第6章所列各项试验结果，28d强度与自由膨胀率值，应在水泥发出日期起32d内补报。试验报告还应附有该水泥的技术要求。8.6仲裁检验
水泥出厂后三个月内，如购货单位对水泥质量提出疑问或施工过程中出现与水泥质量有关的问题需要由水泥质量监督检验机关仲裁检验时，用水泥厂同一编号水泥的封存样进行。
9包装、标志、运输与贮存
9.1包装
水泥用四层牛皮纸，一层塑料薄膜或防潮纸袋包装，包装袋应符合GB9774的规定。每袋净重50±1kg。
9.2标志
包装袋上应清楚标明水泥名称、工厂名称、类别、编号、净重、包装日期及严防受潮等字样，并印有明显的标志以与其他品种的包装相区别。包装袋两侧也应标明水泥名称和类别。
9.3运输与贮存
水泥在运输与存时，不得受潮和混入杂物，不同品种和类别的水泥应分别贮运，不得混杂。
附加说明：
本标准由中国建筑材料科学研究院提出并归口。本标准由中国建筑材料科学研究院水泥科学研究所负责起草。本标准主要起草人苏慕珍、邓君安、刁江京、韩桂华、聂延毅。本标准委托中国建筑材料科学研究院水泥科学研究所负责解释。75
标准搜漫网
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
