【建筑材料行业标准(JC)】 混凝土泵送剂

中华人民共和国建材行业标准
JC473-2001
混凝土泵送剂
Pumping aid for concrete
2001-02-20发布
国家建筑材料工业局
2001-1001实施
JC 473—2001

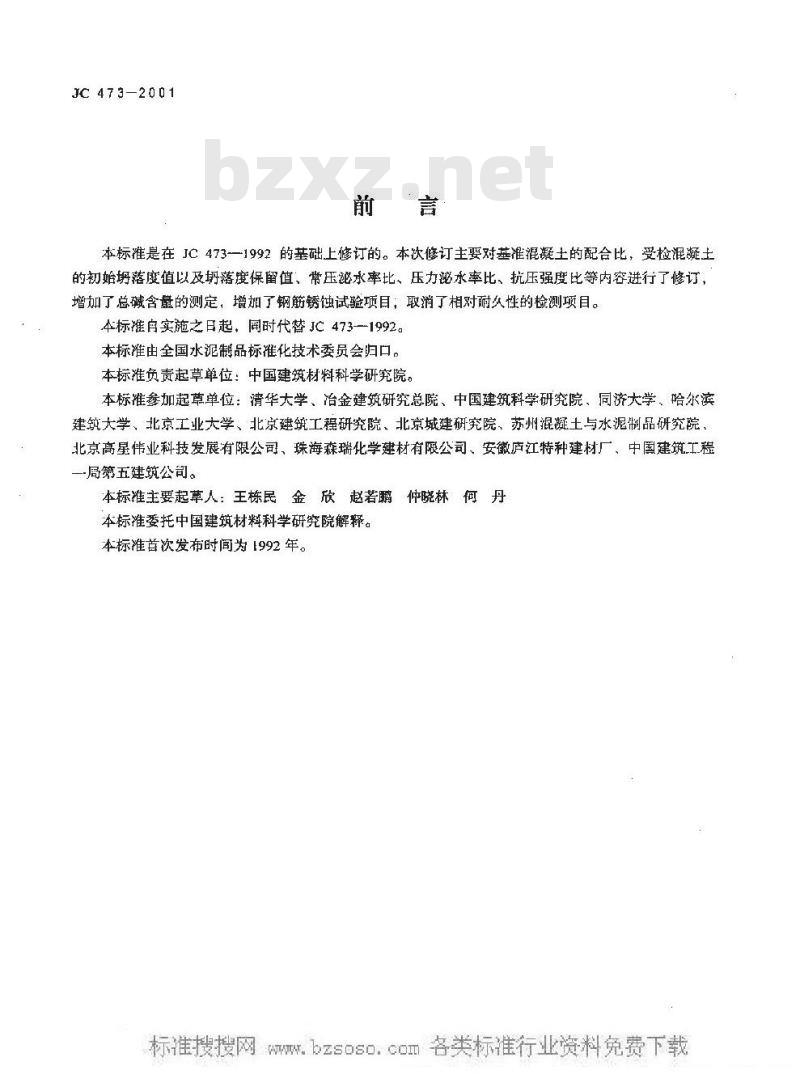

本标准是在JC473-—1992的基础上修订的。本次修订主要对基准混凝土的配合比，受检混凝士的初始落度值以及落度保留值、常压泌永率比、压力泌永率比、抗压强度比等内容进行了修订，增加了总碱含量的测定，增加了钢筋锈蚀试验项目，取消了相对耐久性的检测项目。本标准自实施之日起，同时代替JC473—1992。本标准由全国水泥制品标雄化技术委员会归口。本标准负责起草单位：中国建筑材料科学研究院。本标准参加起草单位：清华大学、冶金建筑研究总院、中国建筑科学研究院、同济大学、哈尔滨建筑大学、北京工业大学、北京建筑工程研究院、北京城建研究院、苏州混凝土与水泥制品研究院，北京高星伟业科技发展有限公司，珠海森瑞化学建材有限公司、安徽庐江特种建材厂、中国建筑工程一局第五建筑公司。
本标准主要起草人：王栋民金欣赵若鹏　仲晓林　何　丹本标准委托中国建筑材料科学研究院解释。本标准首次发布时间为1992年。Ww.bzsoso：com1范围

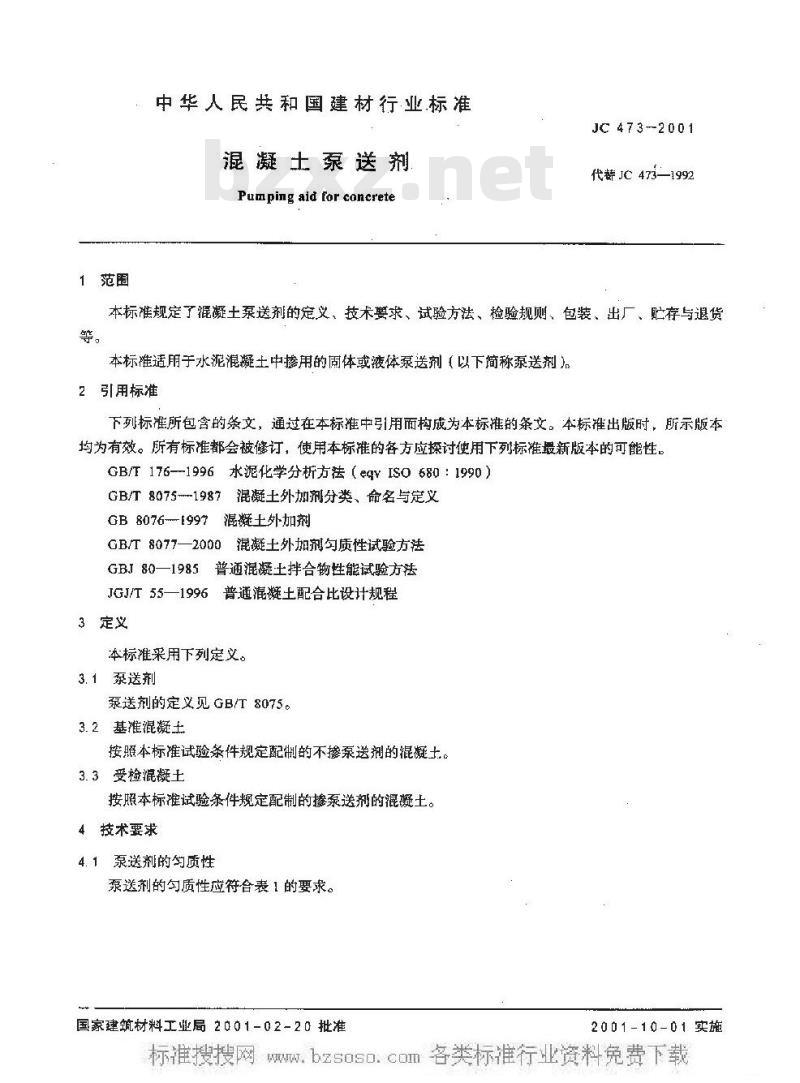

中华人民共和国建材行业标准
混凝士泵送剂
Pumping aid for concrete
JC 473-2001
代 JC 473-1992
本标准规定了混凝土泵送剂的定义、技术要求、试验方法、检验规则、包装、出厂、贮存与退货等。
本标准适用于水泥混凝土中掺用的固体或液体泵送剂（以下简称泵送剂）2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨便用下列标准最新版本的可能性。GB/F176--1996水泥化学分析方法（eqyISO680：1990）GB/T8075-1987混凝土外加剂分类、命名与定义GB8076-1997混凝土外加剂
GB/T8077—2000混凝土外加剂勾质性试验方法GBJ80—1985普通混凝土拌合物性能试验方法JGJ/T55—1996普通混凝土配合比设计规程3定义
本标准采用下列定义。
3.1泵送剂
泵送剂的定义见GB/T8075。
3.2基准混凝土
按照本标准试验条件规定配制的不掺泵送剂的混凝土。3.3受检混凝土
按照本标准试验条件规定配制的掺泵送剂的混凝土。4技术要求
4. 1泵送剂的匀质性

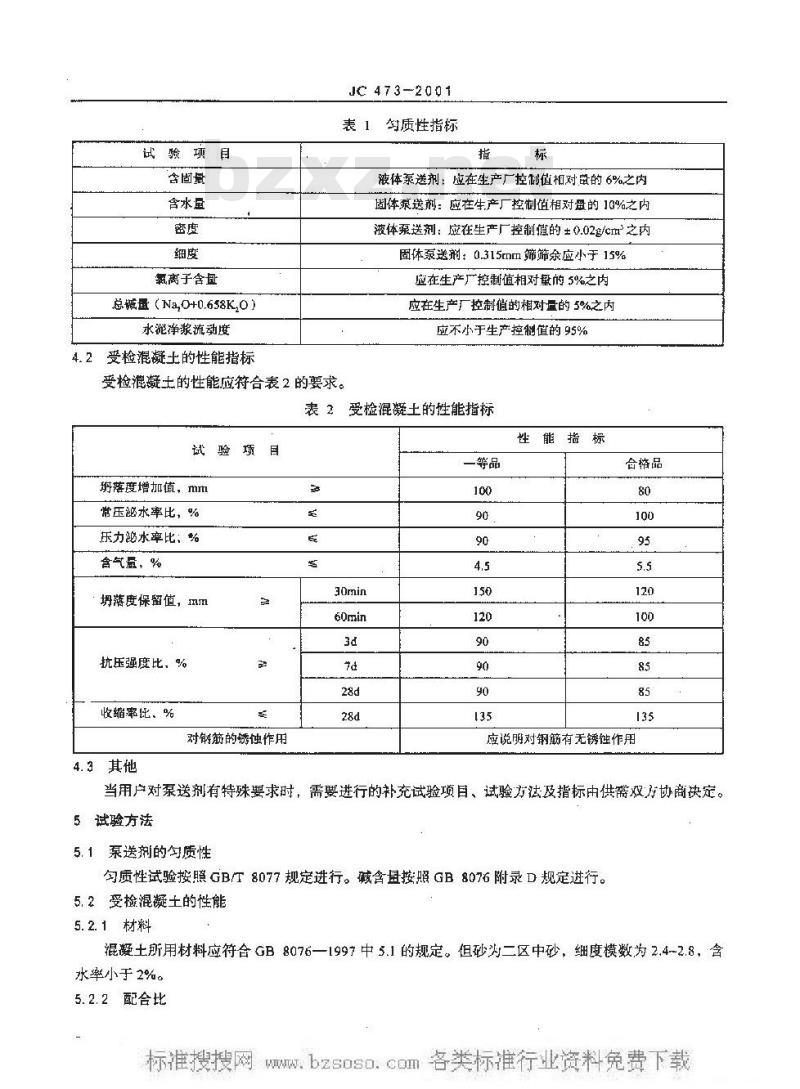

泵送剂的匀质性应符合表1的要求。国家建筑材料工业局2001-02-20批准2001-10-01实施
试验项目
含固典
含水鱼
氧离子含盘
总量（Na,0+0.658K,0）
水凝净浆流动度
受检混凝土的性能指标
JC473-2001
约质性指标
液体泵送剂：应在生产厂控制值相对盘的6%之内固体泵送剂：应在生产厂控制值相对量的10%之内液体泵送剂：应在生产厂控制值的±0.02g/cm之内固体泵送剂：0.315mm筛筛余应小于15%应在生产厂控制值相对量的5%之内应在生产厂控制值的相对量的 5%之内应不小于生产控制值的95%
受检混凝去的性能应符合表2的要求。表2受检混凝土的性能指标
试验项目
落度增加值，mm
常压泌水率比，%
乐力泌水率比：%
含气量，%
落度保留值，mm
抗压强度比，%
收缩率比。%
对钢筋的锈蚀作用
4.3其他
一等品
性能指标
合格品
应说明对钢筋有无锈蚀作用
当用户对泵送剂有特殊要求时，需要进行的补充试验项目、试验方法及指标由供需双方协商决定。5试验方法
5.1泵送剂的匀质性
勾质性试验按照GB/T8077规定进行。碱含盘按照GB8076附录D规定进行。5.2受检混凝土的性能
5.2.1材料
混凝土所用材料应符合GB8076一1997中5.1的规定。但砂为二区中砂，细度模数为2.4~2.8，含水率小于2%。
5.2.2配合比
JC 473—2001

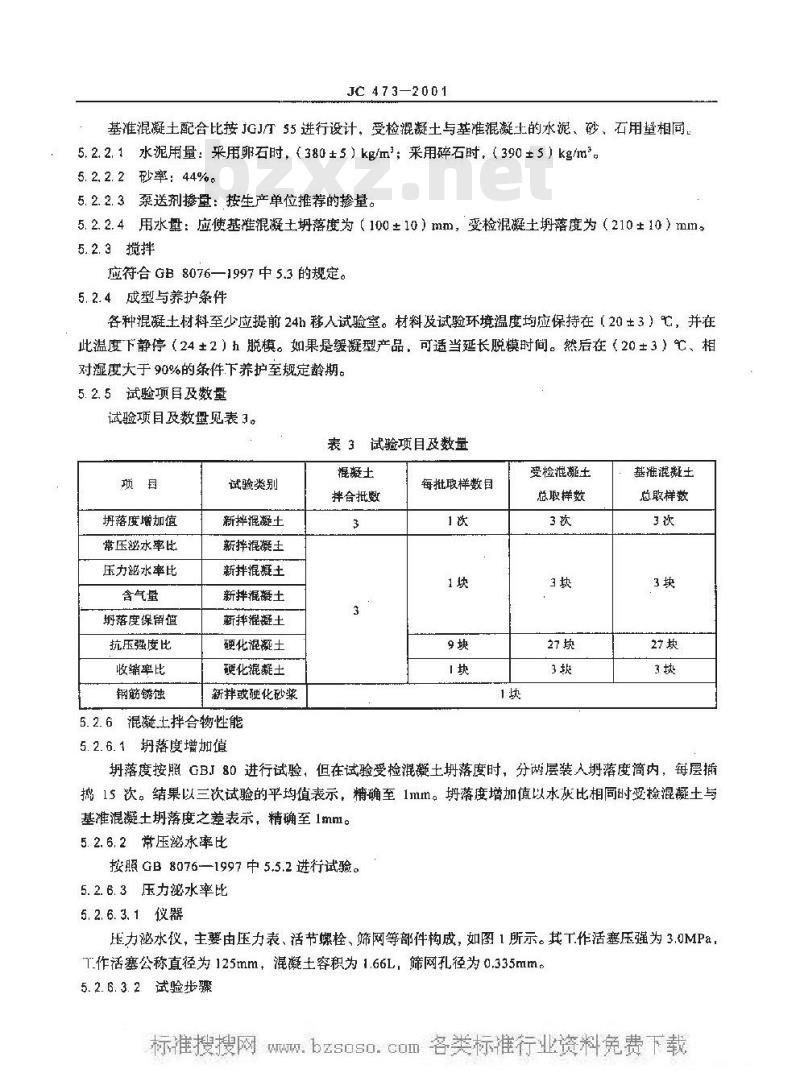

基准混凝土配合比按JGJT55进行设计，受检混凝土与基准混凝土的水泥、砂、石用望相同5.2.2.1水泥用量：采用卵石时，（380±5）kg/m；采用碎石时，（390±5）kg/m5.2.2.2砂率：44%。
5.2.2.3泵送剂掺量：按生产单位推荐的掺量。5.2.2.4用水量：应使基准混凝土落度为（100±10）mm，变检混凝土落度为（210±10）mm5.2.3搅拌
应符合 GB 8076—1997中 5.3 的规定。5.2.4成型与养护条件
各种混凝土材料至少应提前24h移入试验室。材料及试验环境温度均应保持在（20±3）℃，并在此温度下静停（24±2）h脱模。如果是缓凝型产品，可适当延长脱模时间。然后在（20±3）℃、相对湿度大于90%的条件下养护至规定龄期。5.2.5试验项目及数量
试验项目及数量见表3。
表3试验项目及数量
落度增加值
常压巡水率比
压力懿水率比
含气量
落度保留值
抗压强度比
收缩率比
钢筋锈蚀
试验类别
新拌混凝土
新拌混凝王
新拌混凝土
新拌混凝土
新拌混凝土
硬化混凝土
硬化混凝土
新拌或硬化砂浆
5.2.6混凝土拌合物性能
5.2.6.1期落度增加值
混斑土
拌合抵数
每批取样数目
受检混凝士
总取样数
基混凝
总取样数
落度按照GBJ80进行试验，但在试验受检混凝土期落度时，分脚层装入落度筒内，每层挪捣1$次。结果以三次试验的平均值表示，精确至1mm。落度增加值以水灰比相同时耍检混凝土与基准混凝土期落度之差表示，精确至1mm。5. 2. 6. 2 常压泌率比
按照GB8076—1997中5.5.2进行试验。5. 2. 6.3压力泌水率比
5. 2. 6. 3. 1仪器
压力泌水仪，主要由压力表，活节螺栓、筛网等部件构成，如图1所示。其T作活塞压强为3.0MPa，T作活塞公称直径为125mm，混凝土容积为1.66L，筛网孔径为0.335mm。5. 2. 6. 3. 2试验步骤
JC4732001
将混凝土拌合物装人试料筒内，用捣摔由外围向中心均匀插鹅25次，将仪器按规定安装完毕。尽快给混凝土加压至3.0MPa，立即打开泌水管阀门，同时开始计时，并保持恒压，泌出的水接人量筒内。加压10s后读取泌水量Vi：加压140s后读取泌水量Yi40015
1—压力表：2—三通：3—（接手动油泵）输油管接头：4—油缸：5—1盖：6-活节螺检；7—螺栓销钉；8—缸体：9-活节龈栓：10—底座：11—筛板：12—0型密封圈：13—筛板；14—活塞密封圈：15—活塞：16—孔径为0.335mm的筛网：[7—泌水管阀门（MtO×水阀孔，接DP-5塑放水阀）图1混凝土压力泌水仪
5. 2. 6. 3. 3结果计算与评定
a）压力泌水率按式（1）计算：式中.B.
-压力泌水率，%；免费标准bzxz.net
V——加压10s时的泌水量，mL；Viuo加压140s时的泌水量，mL。B
Yro-x100
结果以三次试验的平均值表示，精确至0.1%。JC 473-2001
b）压力泌水率比按式（2）计算，精确至1%：Ba×100
式中：R——压力泌水率比，%；Bpo—基准混凝土压力泌水率，%;BPA—受检混凝士压力泌水率，%。5.2.6.4含气盘
按照GB8076-—1997中5.5.3进行试验。5.2.6.5落度保留值
出盘的混凝土拌合物按GBJ80进行落度试验后得落度值H：立即将全部物料装人铁桶或塑料桶内，用盖子或塑料布密封。存放30min后将桶内物料倒在拌料板上，用铁锨翻拌两次，进行落度试验得出30min落度保留值ai再将全部物料装入桶内，密封再存放30min，用上法再测定一次.得出60min落度保留值Hg。落度按照GBJ80进行试验。5.2.7硬化混凝土性能
5.2.7.1抗压强度比按照GB 8076-—1997中5.6.1进行试验。5, 2. 7. 2收缩率比按照 GB 8076—1997 中 5,6.2 进行试验。5.2.7.3钢筋锈蚀采用钢筋在新拌或硬化砂浆中阳极极化电位曲线来表示，测定方法按GB8076附录B、附录C规定进行。
6检验规则
6.1取样及编号
6.1.1试样分点样和混合样。点样是在一次生产的产品中所得的试样，混合样是三个或更多的点样等母均句混合而取得的试样。
6.1.2生产厂应根据产量和生产设备条件，将产品分批编号，年产不小于500t每一批号为50t：年产：500t以下，每一批号30t，每批不足50t或30t的也按一个批量计，同一批号的产品必须混合均匀。6.1.3每一批号取样量不少于0.2t水泥所需用的外加剂。6.2试样及留样
每批号取得的试样应充分混勾，分为两等份，一份进行出厂检验。另一份要密封保存至有效期结束，以备有疑问时提交国家指定的检验机构进行复验或仲裁。6.3检验分类
6.3.1出厂检验：每批号泵送剂检验项目按表4规定进行检验。表4出厂泵送剂检验项目
固体泵送剂检验项目
含水量
水泥净浆流动度
注：含硫酸钠的泵送剂应按GB/T8077进行硫酸钠查量试验。液体泵送剂检验项目
水泥净浆流动度
WWT.bzsosocom6.3.2型式检验
JC473-2001
包括句质性指标和混凝土性能指标。有下列情况之一者，应进行型式检验：a）新产品或老产品转广生产的试制定型鉴定；b)正式生产后，如材料、工艺有较大改变，可能影响产品性能时；c）正常生产时，一年至少进行一次检验：）产品长期停产后，恢复生产时；e）出厂检验结果和上次型式检验结果有较大差异时；f）国家质量监督机构提出进行型式检验要求时。6.4判定规则
产品经检验各项性能均符合本标准技术要求，则判定该批号泵送剂为相应等级的产品。如不符合上述要求时，则判定该批号泵送剂为不合格品。6.6复验
复验以封存样进行。如果使用单位要求现场取样，应在生产和使用单位人员在场的情况下于现场抽取三个以上等量试样混合得到平均样，复验按照型式检验项国检验。7包装、出厂、贮荐及退货
7.1包装
粉状泵送剂应采用有塑料衬里的编织袋，袋重20kg-50kg，液体泵送剂应采用塑料桶、金属桶包装或用槽车运输。
所有包装的容器上均应在明显位置注朗以下内睿：产品名称、型号、净质量或体积（包括含盘或浓度）生产厂名、执行标准。生产日期、有效期限及出广批号应在产品合格证中予以说明。7.2产品出厂
凡有下列情况之一者，不得出厂：技术文件（产品说明书，合格证，检验报告）不全、包装不符、质量不足、产品变受潮变质以及超过有效期限。生产厂随货提供说明书的内容应包括：产品名称及型号、主要特性及成分、适用范围及推荐掺量、泵送剂总碱量、氛氮离子含量、有无每性、易燃状况、贮存条件及有效期、使用方法及注意掌项。7.3贮存
泵送剂应存放在专用仓库或固定的场所并妥普保管，以易于识别和便于检查、提货为原则。7.4退货
7.4.1使用单位在规定的存放条件和有效期限内，经复验发现泵送剂性能与本标准不符时。则应予退回或更换。
7.4.2实际的质量、体积与规定的质量体积（按固形物计）有2%以上的差异时，可以要求退货或补足。粉状的可取50袋，液体的可取30桶（其他包装形式由双方协商），称量取平均值计算。7.4.3凡出厂技术文件不全，以及发现实物质量与出厂技术文件不符合，可退货。中华人民共和国
建材行业标雄
混凝击泵送剂
Punping aid for concrete
JC 473-2001
国家建筑材料工业网标旗化研究所出版发行地址：北京期阳区管庄
邮政编鹉：100024
传真电话：（010）65755125
机械科学研究院标出版中心印刷版权专用不得翻印
并本880×12301/16印张1/2
2字数14,000
2001年5月第~版2001年5月第一次印剃印整 1 [000
定价6.00元
编号1176
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
