【建筑材料行业标准(JC)】 自应力铁铝酸盐水泥

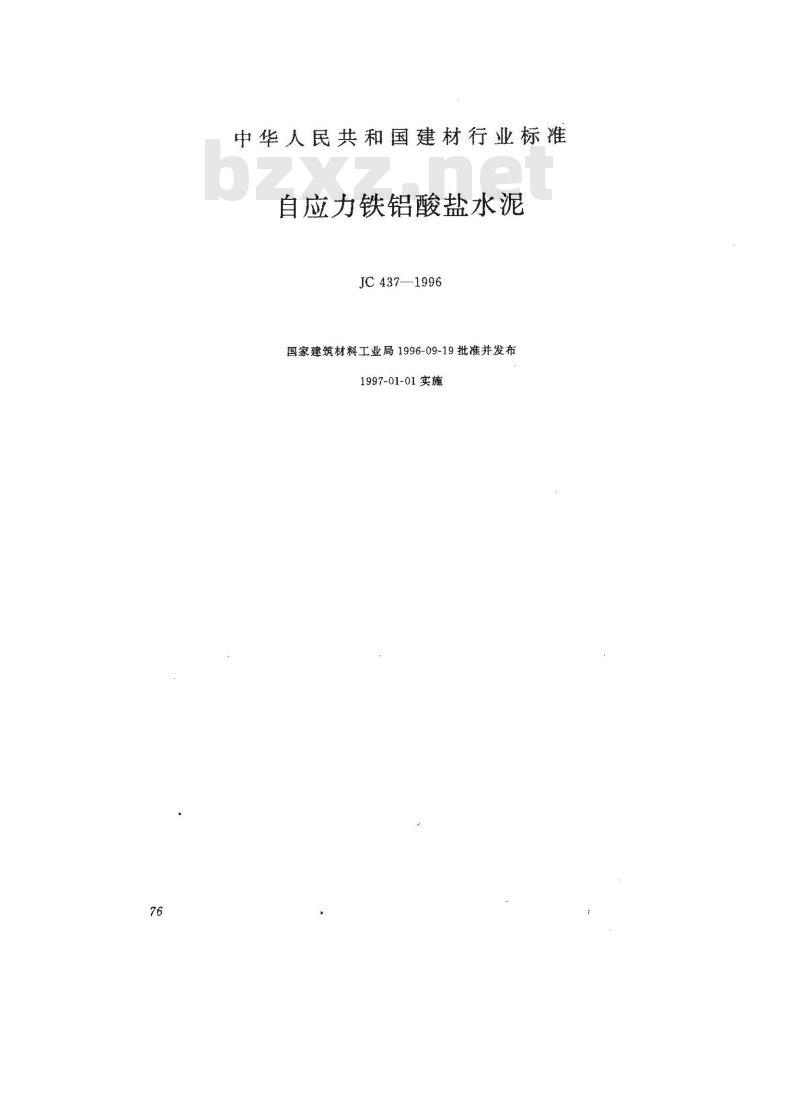

中华人民共和国建材行业标准
自应力铁铝酸盐水泥
JC437—1996
国家建筑材料工业局1996-09-19批准井发布1997-01-01实施

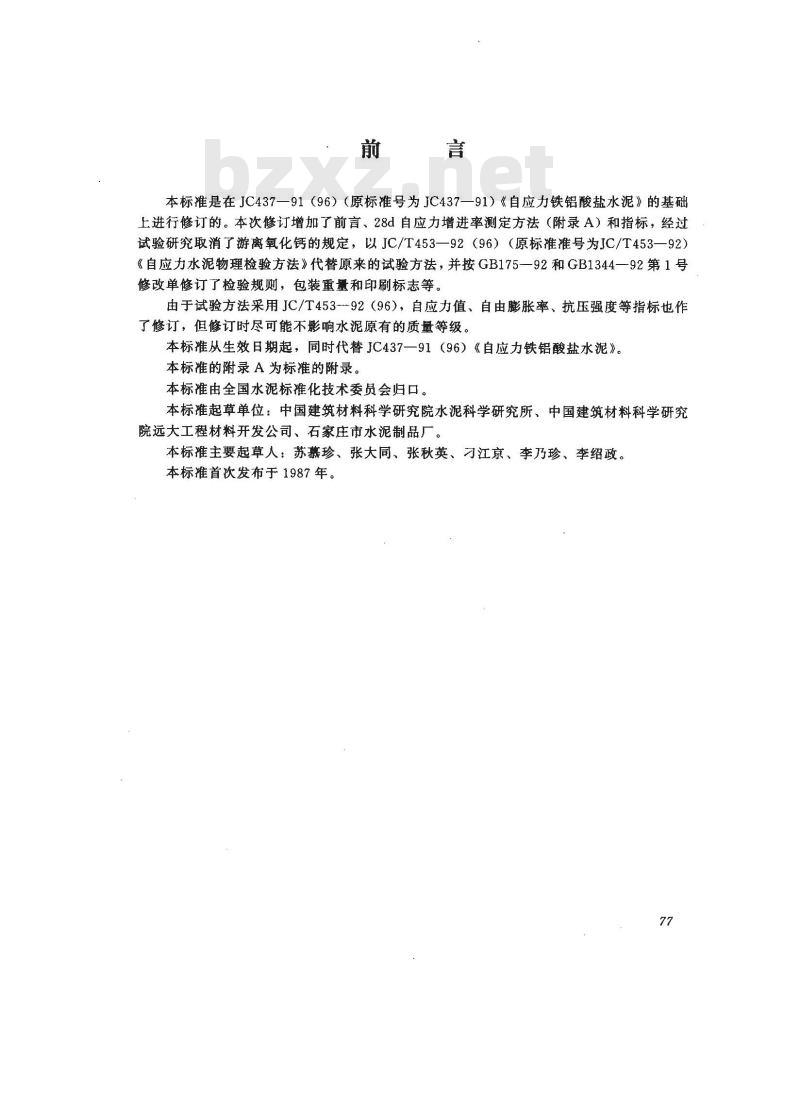

本标准是在JC437—91（96）（原标准号为JC437—91）《自应力铁铝酸盐水泥》的基础上进行修订的。本次修订增加了前言、28d自应力增进率测定方法（附录A）和指标，经过试验研究取消了游离氧化钙的规定，以JC/T453一92（96）（原标准准号为JC/T453一92）《自应力水泥物理检验方法》代替原来的试验方法，并按GB175—92和GB1344—92第1号修改单修订了检验规则，包装重量和印刷标志等。由于试验方法采用JC/T453--92（96），自应力值、自由膨胀率、抗压强度等指标也作了修订，但修订时尽可能不影响水泥原有的质量等级。本标准从生效日期起，同时代替JC437一91（96）《自应力铁铝酸盐水泥》。本标准的附录A为标准的附录。
本标准由全国水泥标准化技术委员会归口。本标准起草单位：中国建筑材料科学研究院水泥科学研究所、中国建筑材料科学研究院远大工程材料开发公司、石家庄市水泥制品厂。本标推主要起草人：苏慕珍、张大同、张秋英、刁江京、李乃珍、李绍政。本标准首次发布于1987年。

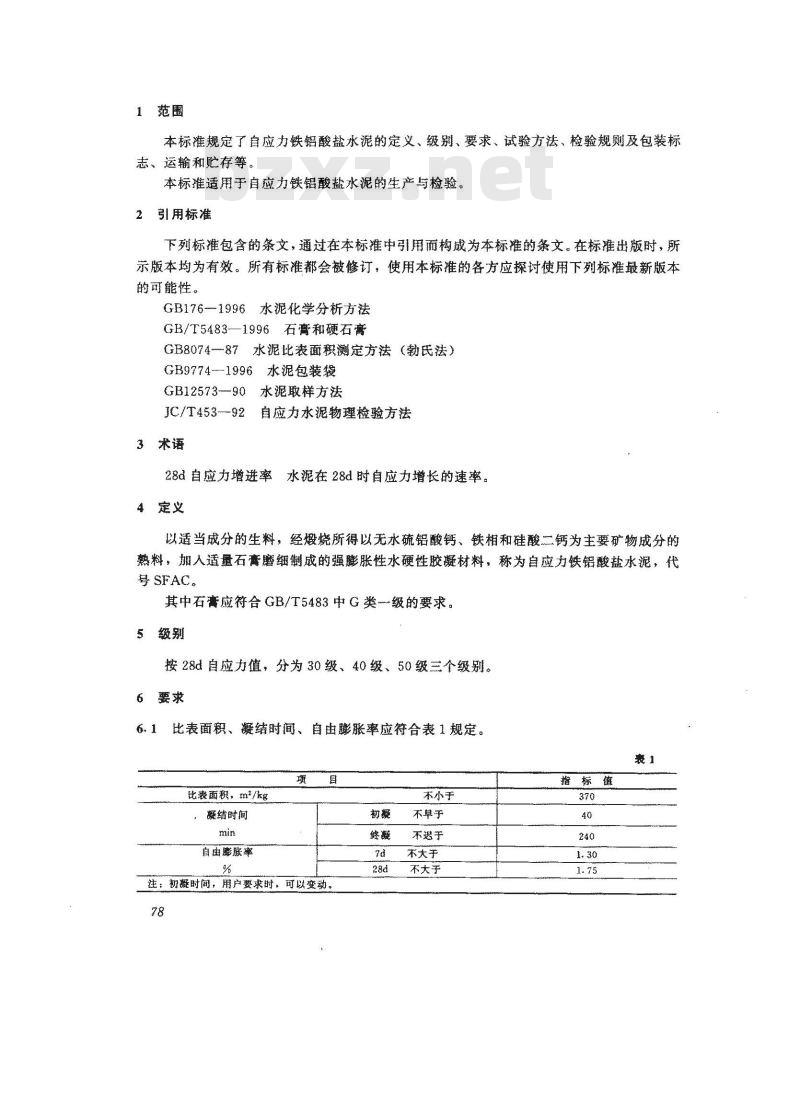

1范围
本标准规定了自应力铁铝酸盐水泥的定义、级别、要求、试验方法、检验规则及包装标志、运输和贮存等。
本标推遥用于自应力铁铝酸盐水泥的生产与检验。2
引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB1761996
水泥化学分析方法
GB/T5483—1996石膏和硬石膏
GB8074-87水泥比表面积测定方法（勃氏法）GB9774-1996水泥包装袋
GB12573—90水泥取样方法
JC/T453--92
3术语
自应力水泥物理检验方法
28d自应力增进率水泥在28d时自应力增长的速率。4定义
以适当成分的生料，经烧所得以无水硫铝酸钙、铁相和硅酸二钙为主题矿物成分的熟料，加人适量石膏磨细制成的强膨胀性水硬性胶凝材料：称为自应力铁铝盐水泥，代号SFAC。
其中石离应符合GB/T5483中G类级的要求。5级别
按28d自应力值，分为30级、40级、50级三个级别。6婴求
比表面积、凝结时间、自由膨胀率应符合表1规定。6美
比表积，m/k落
凝结时间
自斑彩胀率
注：初时间，用户要求时，可以变动。78
不小子
不卓手
不大手
不大于
指标值

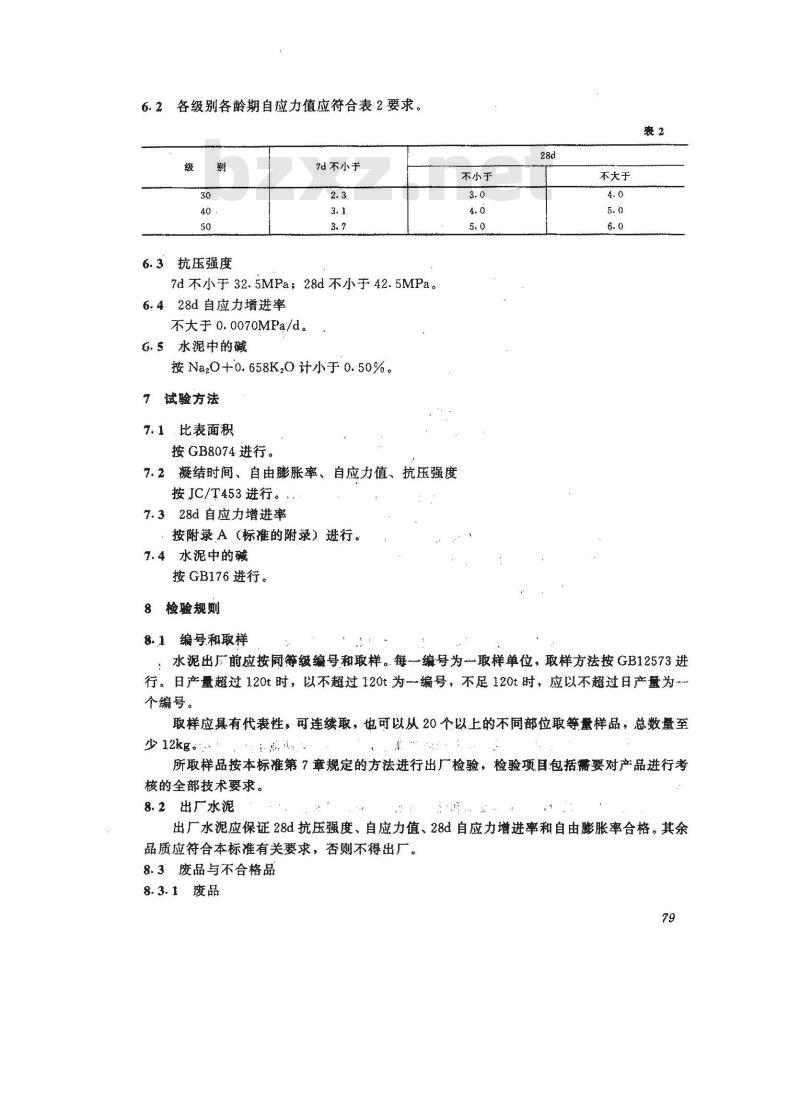

6.2各级别各龄期自应力值应符合表2要求。级
6.3抗压强度
4不小于
7d不小于32.5MPa，28d不小于42.5MPa。6.428d自应力增进率
不大于 0.0070MFa/d。
6.5水泥中的碱
按Na20+0.658K20计小于0.50%。7试验方法
7.1比表面积
按GB8074进行。
7.2凝结时间、自由膨胀率、自应力值、抗压强度按JC/T453进行。
7.328d自应力增进率
按附录A（标准的附录）进行。bzxz.net
7.4水泥中的碱
按GB176进行。
检验规则
8.1编号和取样
不小芋
不大于
水泥出厂前应按间等级编号和取样。每一编号为一取样单位，取样方法按GB12573进行。日产量超过120t时，以不超过120为编号，不足120t时，应以不超过日产为-个编号。
取样应具有代表性，可连续取，她可以从20个以上的不同部位取等量样品，总数量至少 12kg。.·
所取样品按本标准第7章规定的方法进行出厂检验，检验项目包括需要对产品进行考核的全部技术要求。
8.2出厂水泥
出厂水滤应保证28d抗压强度、自应力值、28d自应力增进率和自由膨胀率合格。其余品质应符合本标准有关要求，香厕不得出厂。8.3废品与不合格品
8.3.1废品

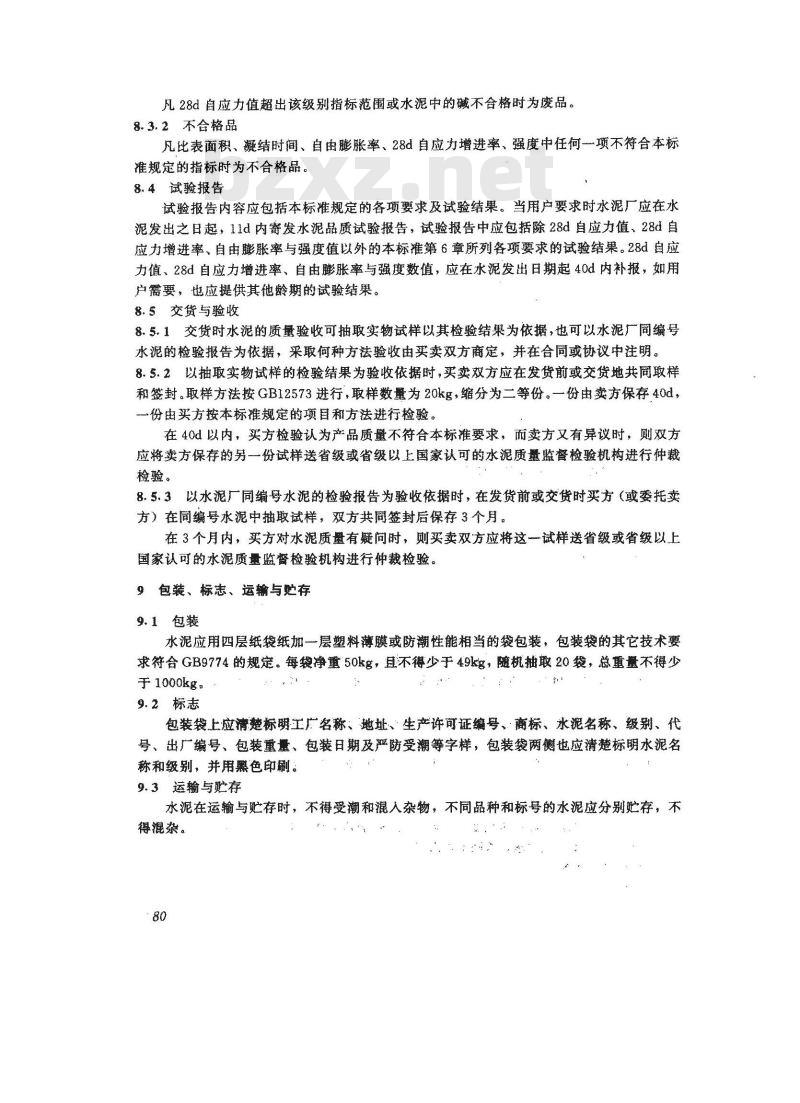

凡28d自应力值超出该级别指标范围或水泥中的碱不合格时为废品。8.3.2不合格品
凡比表面积、凝结时间、自由膨胀率、28d自应力增进率、强度中任何一项不符合本标准规定的指标时为不合格品。
8.4试验报告
试验报告内容应包括本标准规定的各项要求及试验结巢。当用户要求时水泥厂应在水泥发出之日起，11d内寄发水泥品质试验报告，试验报告中应包括除28d自应力值、28d自应力增进率、自由膨胀率与强度值以外的本标准第6章所列各项要求的试验结果。28d自应力值、28d自应力增进率、自由膨胀率与强度数值，应在水泥发出日期起40d内补报，如用户需要，也应提供其他龄期的试验结果。8.5交货与验收
8.5.1交货时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以水泥广同编号水泥的检验报告为依据，采取何种方祛验收由买卖双方商定，并在合同或协议中注明。8.5.2以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交贷地共同取样和签封。取样方法按GB12573进行，取样数量为20kg，缩分为二等份。一份由卖方保存40d，一份由买方按本标准规定的项目和方法进行检验。在40d以内，买方检验认为产品质量不符合本标准要求，而卖方又有异议时，则双方应将卖方保存的另一份试样送省级或省级以上国家认可的水泥质量蓝督检验机构进行仲裁检验。
8.5.3以水泥厂同编导水泥的检验报告为验收依据时，在发货前或交货时买方（或委托卖方）在同编号水泥中抽取试样，双方共同签封后保存3个月。在3个月内，买方对水泥质量有疑问时，则买卖双方应将这一试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。9包装、标志、运输与楚存
9.1包装
水泥应用四层纸袋纸加一层塑料薄膜或防潮性能相当的袋包装，包装袋的其它技术要求符合GB9774的规定。每袋净重50kg，且不得少于49kg，随机抽取20袋，总重量不得少于1000kg。
9.2标志
包装袋上应清楚标明工广名称、地址、生产许可证编号、商标、水泥名称、级别、代号、出厂编号、包装重量、包装日期及严防受潮等字样：包装袋两侧也应清楚标明水泥名称和级别，并用黑色印刷。
9.3运输与贮存
水泥在运输与贮存时，不得受潮和混人杂物，不同品种和标号的水泥应分别贮存，不得杂。
AI范围
附录A
（标准的附录）
28d自应力增进率测定方法
本附录规定了自应力铁铝酸盐水泥284自应力增进率测定方法。适用于测定自应力铁铅酸盐水泥28d自应力增进率。
28d自应力增进率是以自应力铁铝酸盐水泥25~31d自应力值增长的日平均数来表示。
A2测定步骤
Az.1用出厂检验自应力值的三条试体，或按JC/T453成型三条限制膨胀试体。A2.2从试体标准养护龄期14d开始，每隔7d至少测长次，直至35d龄期为止。A3结果计算
以龄期（X）和对应的自应力值（Y）作光滑曲线，在曲线上分别找出25d（X，）和31天（X2）时的对应自应力值（Y1）、（Y2），按式（A1）计算28d自应力增进率（K），结果计算至有效位数三位。
Y,-YY,- Yi
式中K-28d自应力增进率，MPa/d;X, -25d 龄期，d;
X,--31d 龄期d;
Yi-25d时的自应力值，MPa
Y31d时的自应力值，MPa
44自应力铁铝酸盐水泥的最终自应力值与28d自应力增进率相关，其目标值是28d自应力实测值加1.5MPa
AS28天自应力测定及计算示例
某厂出厂水泥检验时某样品从14d开始的自应力值结果如下：龄期，
自应力值，
天（X）1421
MPa (Y)
以龄期为横坐标（X），自应力值为纵坐标（Y）作图，对应25、31d龄期找出自应力值见图1。
Y -3. 95MPa
代人公式：
Y2 — 3. 99MPa
3. 99 — 3. 95
0. 00670MPa/d
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
