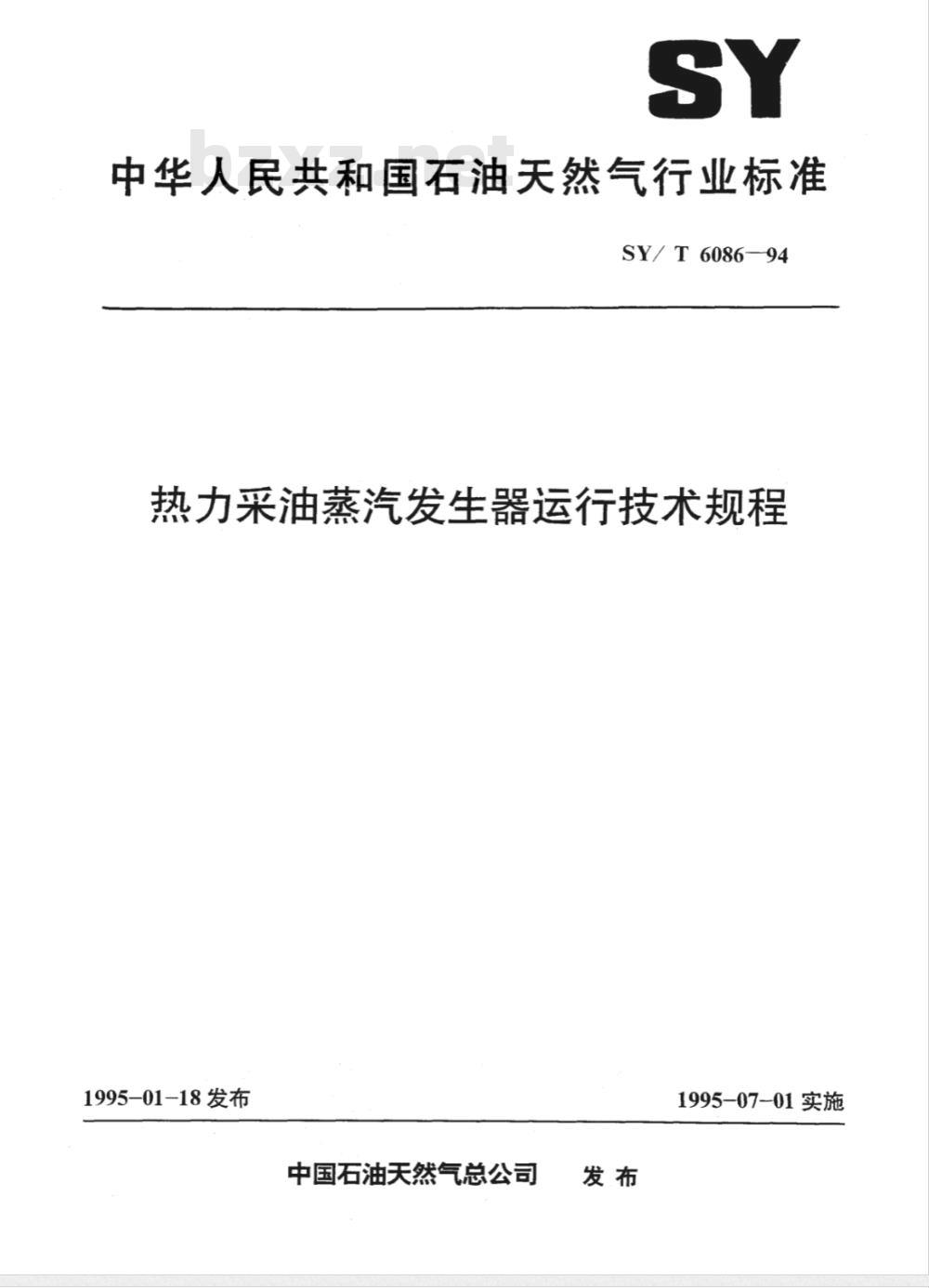

【石油天然气行业标准(SY)】 热力采油蒸汽发生器运行技术规程

中华人民共和国石油天然气行业标准SY/ T 6086—94
热力采油蒸汽发生器运行技术规程1995-01-18发布
中国石油天然气总公司
1995-07-01实施

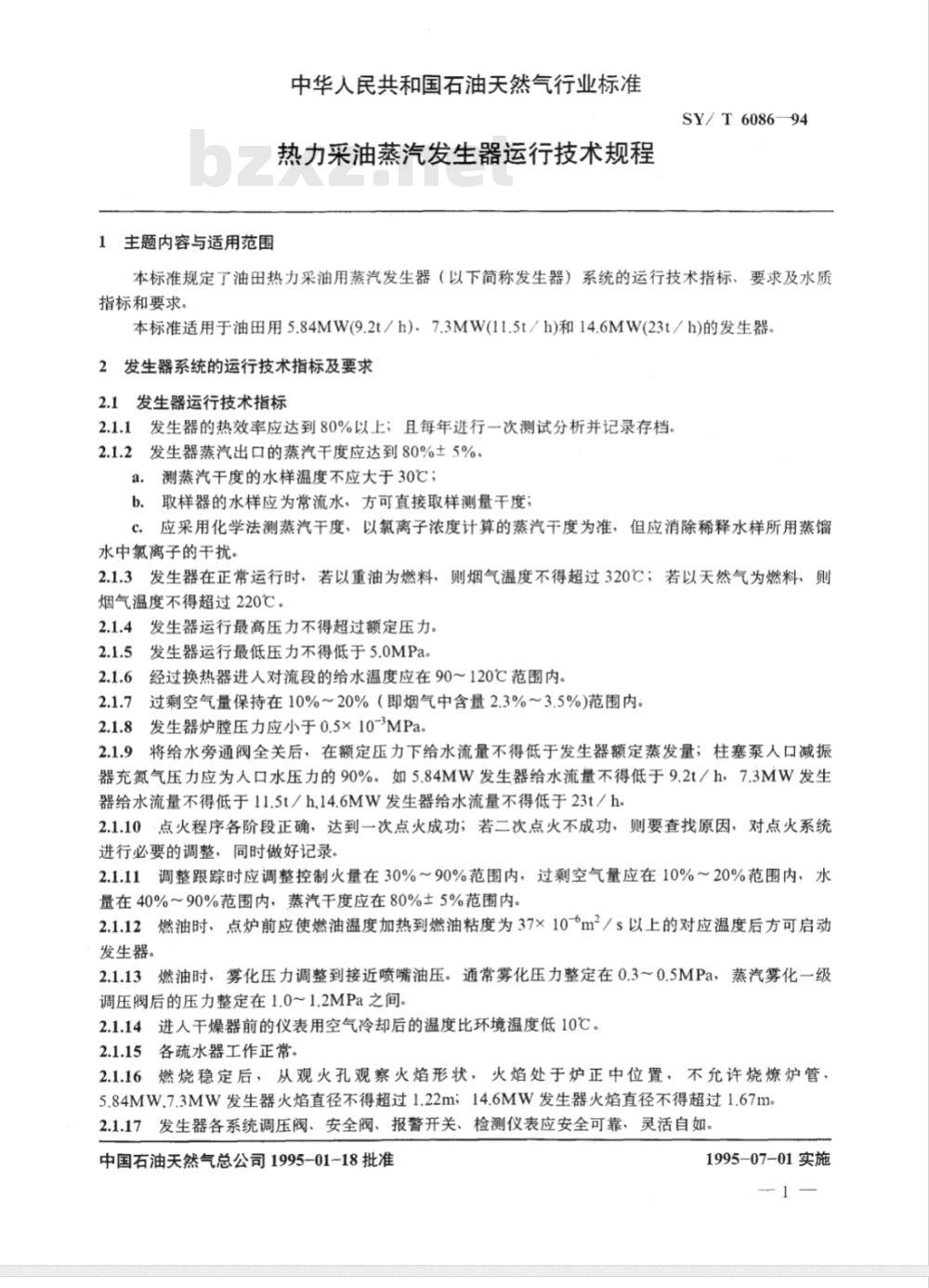

1主题内容与适用范围
中华人民共和国石油天然气行业标准热力采油蒸汽发生器运行技术规程SY/T608694
本标准规定了油田热力采油用蒸汽发生器（以下简称发生器）系统的运行技术指标、要求及水质指标和要求。
本标准适用于油田用5.84MW(9.2t/h)，7.3MW(11.5t/h)和14.6MW(23t/h)的发生器2发生器系统的运行技术指标及要求2.1发生器运行技术指标
2.1.1发生器的热效率应达到80%以上；且每年进行一次测试分析并记录存档。2.1.2发生器蒸汽出口的蒸汽干度应达到80%土5%。测蒸汽干度的水样温度不应大于30℃；a.
b.取样器的水样应为常流水，方可直接取样测量于度：c.应采用化学法测蒸汽干度，以氯离子浓度计算的蒸汽干度为准，但应消除稀释水样所用蒸馏水中氯离子的干扰。
2.1.3发生器在正常运行时，若以重油为燃料，则烟气温度不得超过320℃；若以天然气为燃料，则烟气温度不得超过220℃。
2.1.4发生器运行最高压力不得超过额定压力。2.1.5发生器运行最低压力不得低于5.0MPa。2.1.6经过换热器进人对流段的给水温度应在90～120℃范围内。2.1.7过剩空气量保持在10%~20%（即烟气中含量2.3%~3.5%)范围内。2.1.8发生器炉膛压力应小于0.5×10-MPa。2.1.9将给水旁通阀全关后，在额定压力下给水流量不得低于发生器额定蒸发量；柱塞泵人口减振器充氮气压力应为人口水压力的90%。如5.84MW发生器给水流量不得低于9.2t/h，7.3MW发生器给水流量不得低于11.5t/h,14.6MW发生器给水流量不得低于23t/h。2.1.10·点火程序各阶段正确，达到一次点火成功；若二次点火不成功，则要查找原因，对点火系统进行必要的调整，同时做好记录。2.1.11调整跟踪时应调整控制火量在30%～90%范围内，过剩空气量应在10%～20%范围内，水量在40%～90%范围内，蒸汽干度应在80%±5%范围内。2.1.12燃油时，点炉前应使燃油温度加热到燃油粘度为37×10~m2/s以上的对应温度后方可启动发生器。
2.1.13燃油时，雾化压力调整到接近喷嘴油压。通常雾化压力整定在0.3～0.5MPa，蒸汽雾化一级调压阀后的压力整定在1.0～1.2MPa之间。进人干燥器前的仪表用空气冷却后的温度比环境温度低10℃。2.1.14
各疏水器工作正常。
燃烧稳定后，从观火孔观察火焰形状，火焰处于炉正中位置，不允许烧燎炉管，2.1.16
5.84MW.7.3MW发生器火焰直径不得超过1.22m；14.6MW发生器火焰直径不得超过1.67m。2.1.17
发生器各系统调压阀、安全阀、报警开关、检测仪表应安全可靠，灵活自如。中国石油天然气总公司1995-01-18批准1995-07-01实施
SY/T6086-94
调压阀、安全阀、报警开关每六个月校验一次，检测仪表每三个月校验一次，并做好校验资料的记录和存档；干度取样排污阀每天排放一次。柱塞泵、空压机做到每年检修保养一次，炉管壁厚每半年测试一次。2.1.18
9有条件时应连续测量、观察和控制蒸汽干度，使其达到注蒸汽质量要求。2.1.19

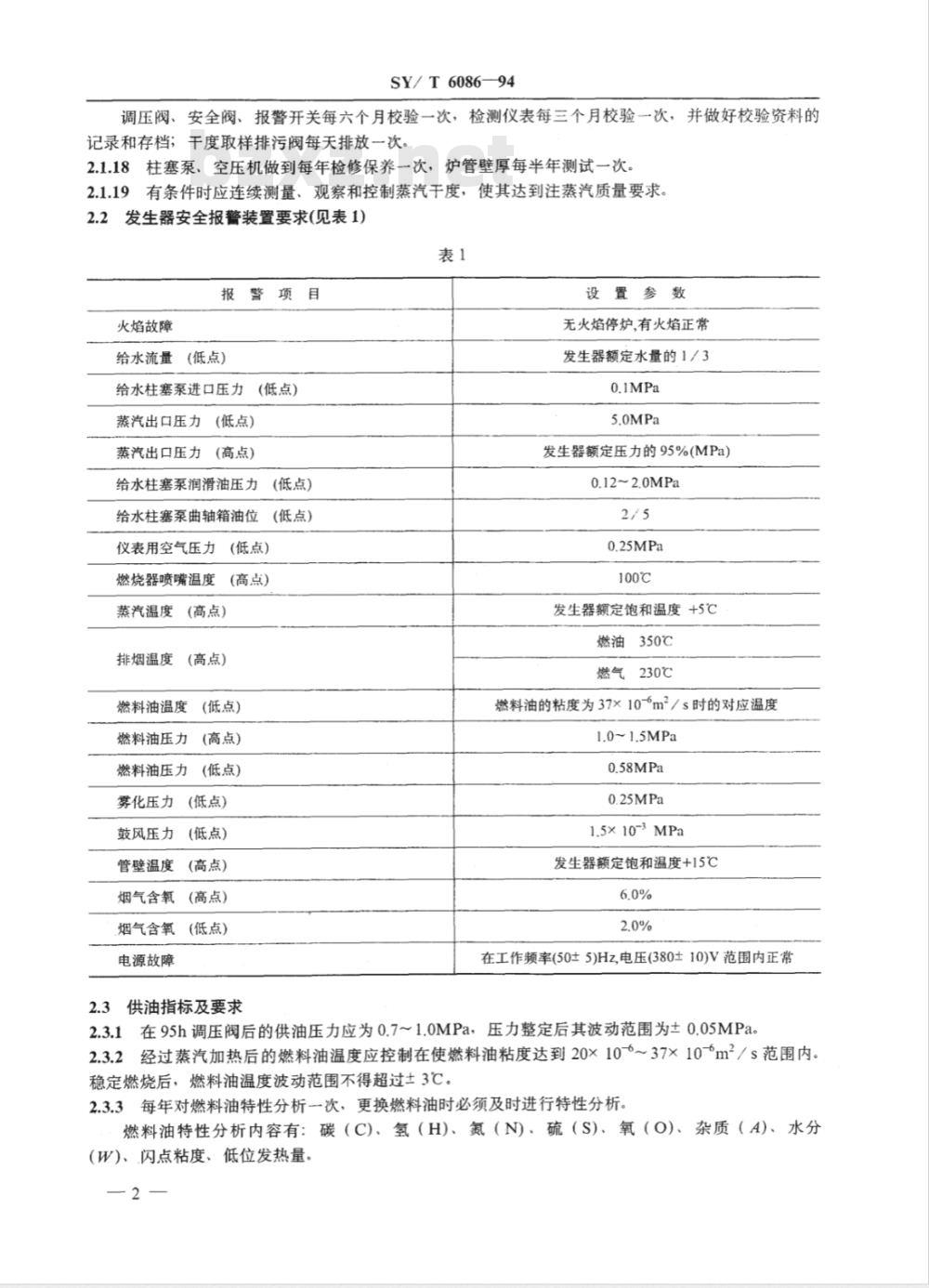

发生器安全报警装置要求(见表1)表1
报警项目
火焰故障
(低点）
给水流量
给水柱塞泵进口压力(低点)
蒸汽出口压力(低点）
蒸汽出口压力
(高点)
给水柱塞泵润滑油压力
给水柱塞泵曲轴箱油位
仪表用空气压力
燃烧器喷嘴温度
蒸汽温度
排烟温度Www.bzxZ.net
(低点)
(低点)
(低点)
(高点)
(高点)
(高点)
燃料油温度
燃料油压力
燃料油压力
雾化压力
鼓风压力
管壁温度
烟气含氧
(低点）
(高点)
(低点)
(低点)
(低点）
(高点)
(高点)
(低点）
烟气含氧
电源故障
供油指标及要求
设置参数
无火焰停炉，有火焰正常
发生器额定水量的1／3
发生器额定压力的95%(MPa)
0.12~2.0MPa
100℃
发生器额定饱和温度+5℃
燃油350℃
燃气230℃
燃料油的粘度为37×10~m2/s时的对应温度1.0~1.5MPa
1.5×10~3MPa
发生器额定饱和温度+15℃
在工作频率(50士5)Hz,电压(380±10)V范围内正常在95h调压阀后的供油压力应为0.7～1.0MPa，压力整定后其波动范围为土0.05MPa。经过蒸汽加热后的燃料油温度应控制在使燃料油粘度达到20×10~6~37×10~m2/s范围内稳定燃烧后，燃料油温度波动范围不得超过土3℃。2.3.3每年对燃料油特性分析一次，更换燃料油时必须及时进行特性分析。氢（H)、氮（N)、硫（S)、氧（O)、杂质（A)、水分燃料油特性分析内容有：碳（C)、（W)、.闪点粘度、低位发热量。2

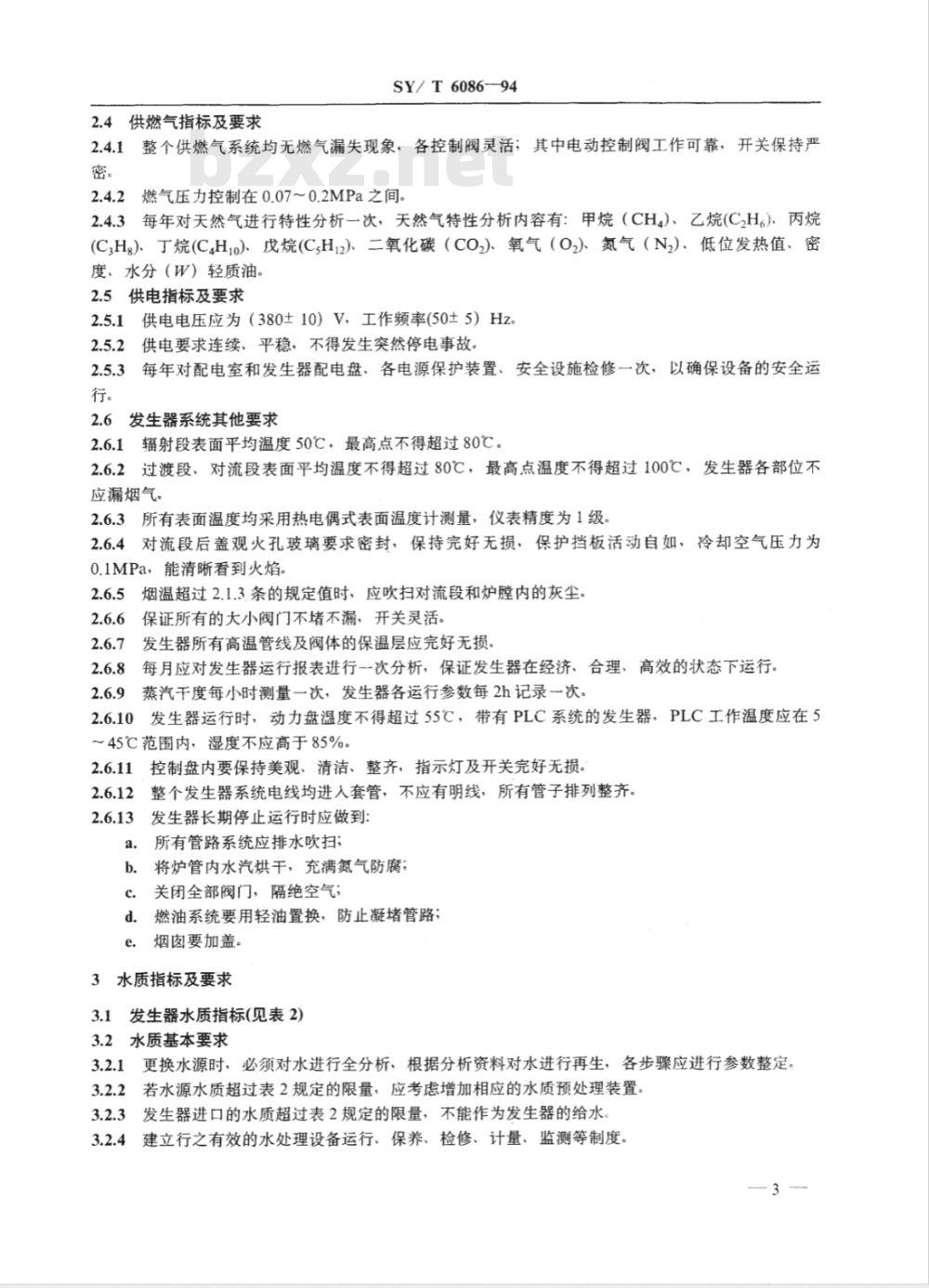

2.4供燃气指标及要求
SY/T 608694
2.4.1整个供燃气系统均无燃气漏失现象，各控制阀灵活；其中电动控制阀工作可靠，开关保持严密。
燃气压力控制在0.07～0.2MPa之间。2.4.3每年对天然气进行特性分析一次，天然气特性分析内容有：甲烷（CH4)、乙烷(C2H6)、丙烷(C,Hg)、丁烷(C4Ho)）、戊烷(C,H2)）、二氧化碳（CO2)、氧气（O2）氮气（N2）、低位发热值、密度、水分（W）轻质油。
2.5供电指标及要求
供电电压应为（380土10）V，工作频率(50±5）Hz2.5.11
供电要求连续、平稳，不得发生突然停电事故，每年对配电室和发生器配电盘、各电源保护装置、安全设施检修一次，以确保设备的安全运发生器系统其他要求
辐射段表面平均温度50℃，最高点不得超过80℃。2.6.1车
过渡段、对流段表面平均温度不得超过80℃，最高点温度不得超过100℃，发生器各部位不2.6.2
应漏烟气。
2.6.3所有表面温度均采用热电偶式表面温度计测量，仪表精度为1级。2.6.4对流段后盖观火孔玻璃要求密封，保持完好无损，保护挡板活动自如，冷却空气压力为0.1MPa，能清晰看到火焰。
烟温超过2.1.3.条的规定值时，应吹扫对流段和炉膛内的灰尘。保证所有的大小阀门不堵不漏，开关灵活。发生器所有高温管线及阀体的保温层应完好无损。每月应对发生器运行报表进行一次分析，保证发生器在经济、合理、高效的状态下运行。2.6.8
蒸汽干度每小时测量一次，发生器各运行参数每2h记录一次。发生器运行时，动力盘温度不得超过55℃，带有PLC系统的发生器，PLC工作温度应在52.6.10
～45℃范围内，湿度不应高于85%。控制盘内要保持美观、清洁、整齐，指示灯及开关完好无损。2.6.11
整个发生器系统电线均进人套管，不应有明线，所有管子排列整齐。发生器长期停止运行时应做到：a.
所有管路系统应排水吹扫；
将炉管内水汽烘干，充满氮气防腐；b.
关闭全部阀门，隔绝空气；
燃油系统要用轻油置换，防止凝堵管路；e.
烟窗要加盖。
3水质指标及要求

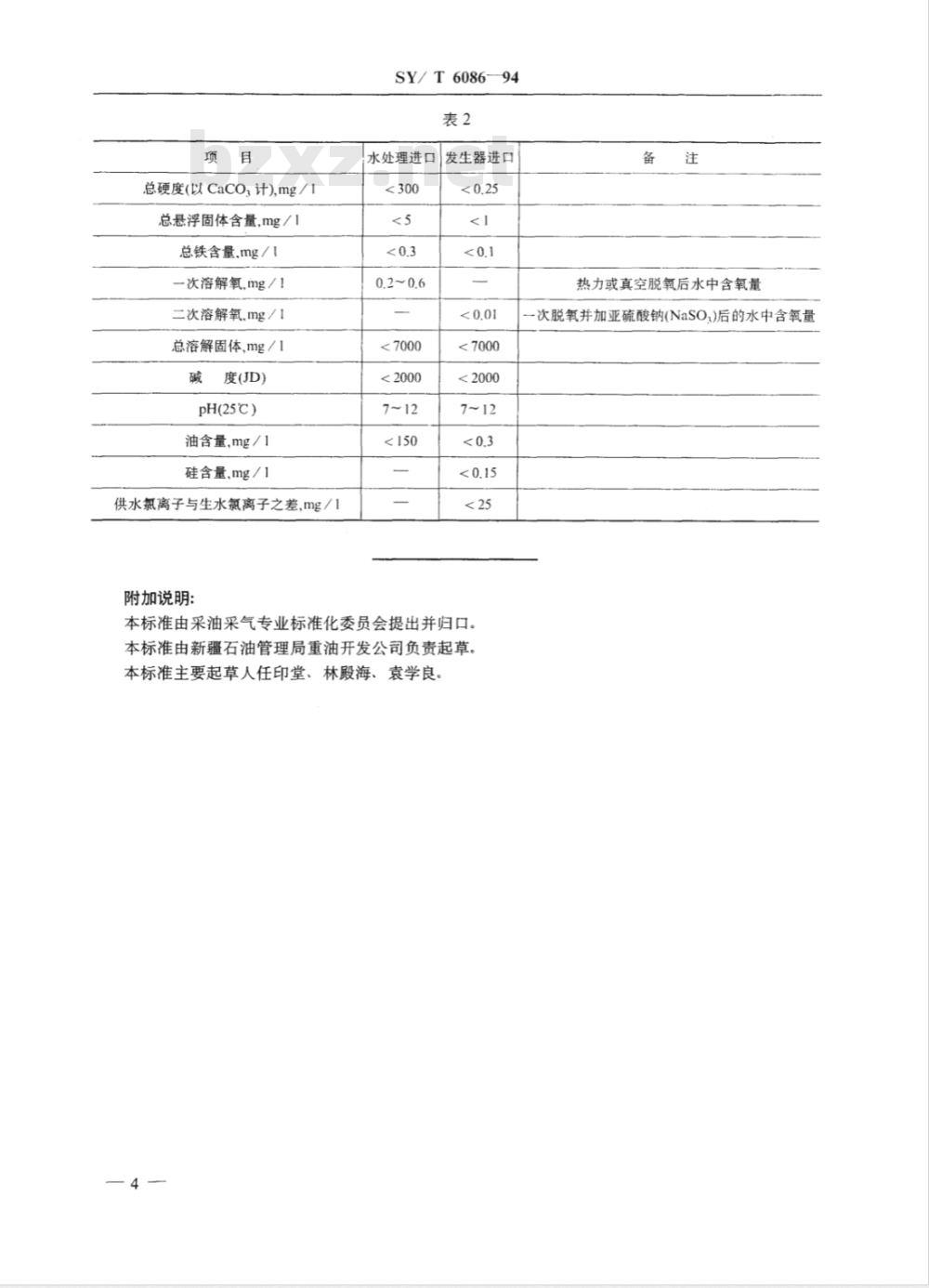

发生器水质指标(见表2)
3.2水质基本要求
更换水源时，必须对水进行全分析、根据分析资料对水进行再生，各步骤应进行参数整定。3.2.1
若水源水质超过表2规定的限量，应考虑增加相应的水质预处理装置。3.2.2
发生器进口的水质超过表2规定的限量，不能作为发生器的给水。3.2.3
建立行之有效的水处理设备运行、保养、检修、计量、监测等制度。3
总硬度(以Caco,计),mg/1
总悬浮固体含量,mg/1
总铁含量，mg/1
一次溶解氧,mg/1
二次溶解氧,mg/1
总溶解固体,mg/1
度(JD)
pH(25℃)
油含量，mg/1
硅含量，mg/1
供水氯离子与生水氟离子之差,mg/1附加说明：
SY/T6086-94
水处理进口
发生器进口
本标准由采油采气专业标准化委员会提出并归口。本标准由新疆石油管理局重油开发公司负责起草。本标准主要起草人任印堂、林殿海、袁学良，4
热力或真空脱氧后水中含氧量
-次脱氧并加亚硫酸钠(NaSO,)后的水中含氧量中华人民共和国
石油天然气行业标准
热力采油蒸汽发生器运行技术规程SY/T6086-94
石油工业出版社出版
(北京安定门外安华里二区一号楼）石油工业出版社印剧厂排版印刷新华书店北京发行所发行
880×1230毫米16开本
：1/2印张8千字印13000
1995年12月北京第1版1995年12月北京第1次印刷书号：155021·4509定价：
版权专有
不得翻印
t69809
