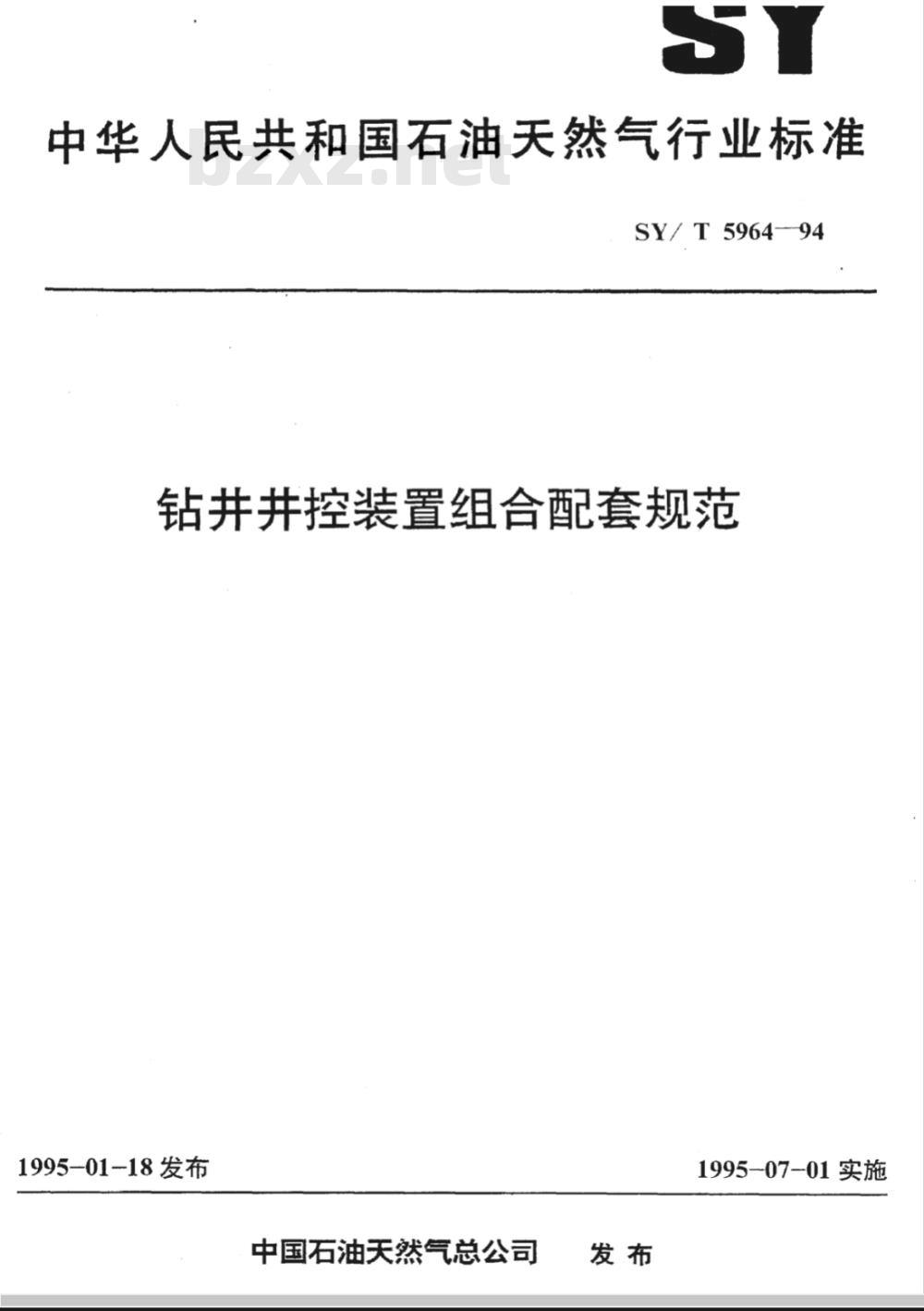

【石油天然气行业标准(SY)】 钻井井控装置组合配套规范

中华人民共和国石油天然气行业标准SY/ T 5964-94
钻井井控装置组合配套规范
1995-01-18发布
中国石油天然气总公司
1995-07-01实施

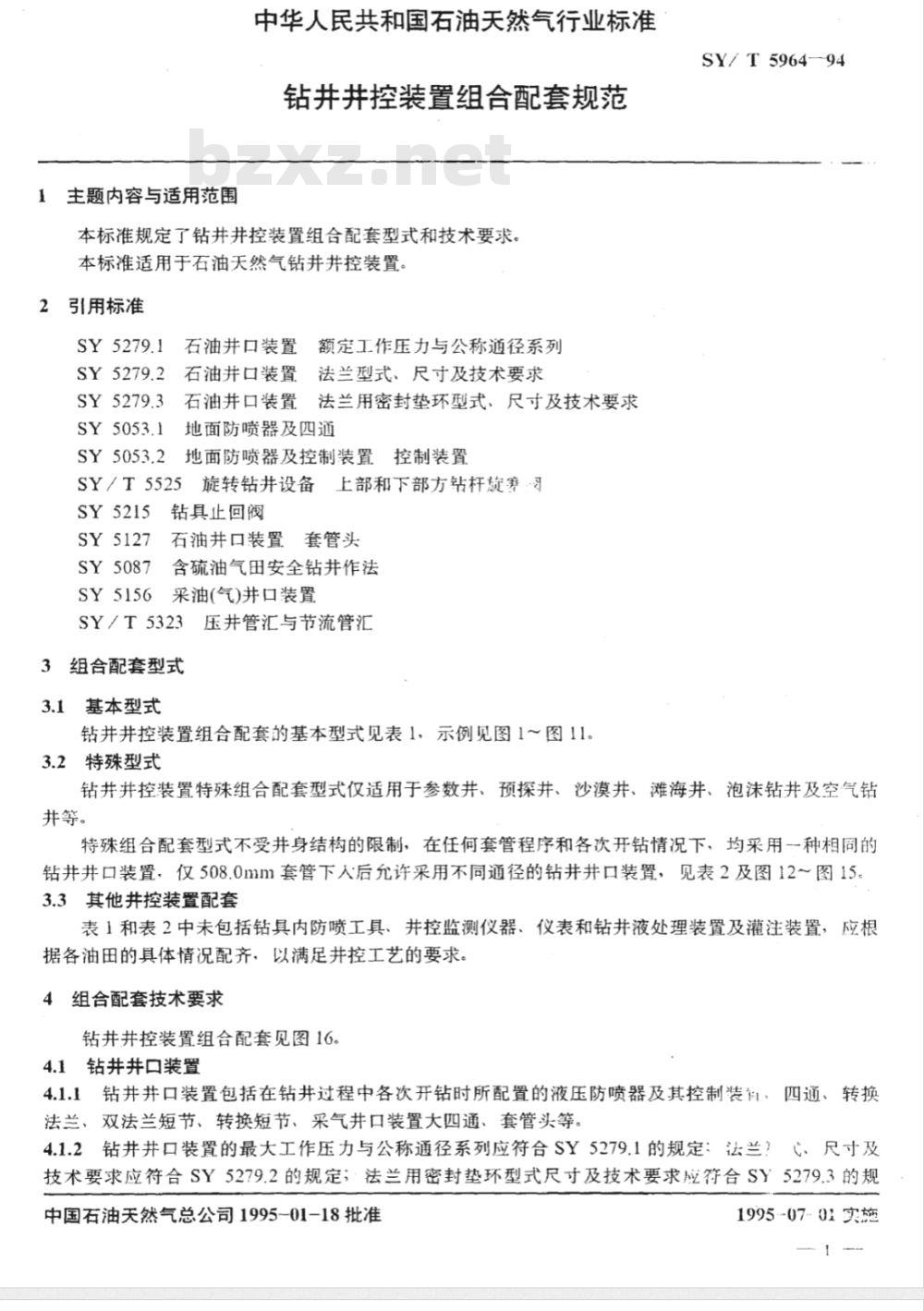

1主题内容与适用范围
中华人民共和国石油天然气行业标准钻井井控装置组合配套规范
本标准规定了钻井井控装置组合配套型式和技术要求。本标准适用于石油天然气钻井井控装置。2引用标准
SY5279.1石油井口装置额定工作压力与公称通径系列SY5279.2石油井口装置法兰型式、尺寸及技术要求SY5279.3石油井口装置法兰用密封垫环型式、尺寸及技术要求SY5053.1地面防喷器及四通
SY5053.2地面防喷器及控制装置控制装置SY／T5525旋转钻井设备上部和下部方钻杆旋赛：钻具止回阀
SY5215
SY5127
SY5087
石油井口装置套管头
含硫油气田安全钻井作法
SY5156采油(气)井口装置
SY／T5323压井管汇与节流管汇
3组合配套型式
3.1基本型式

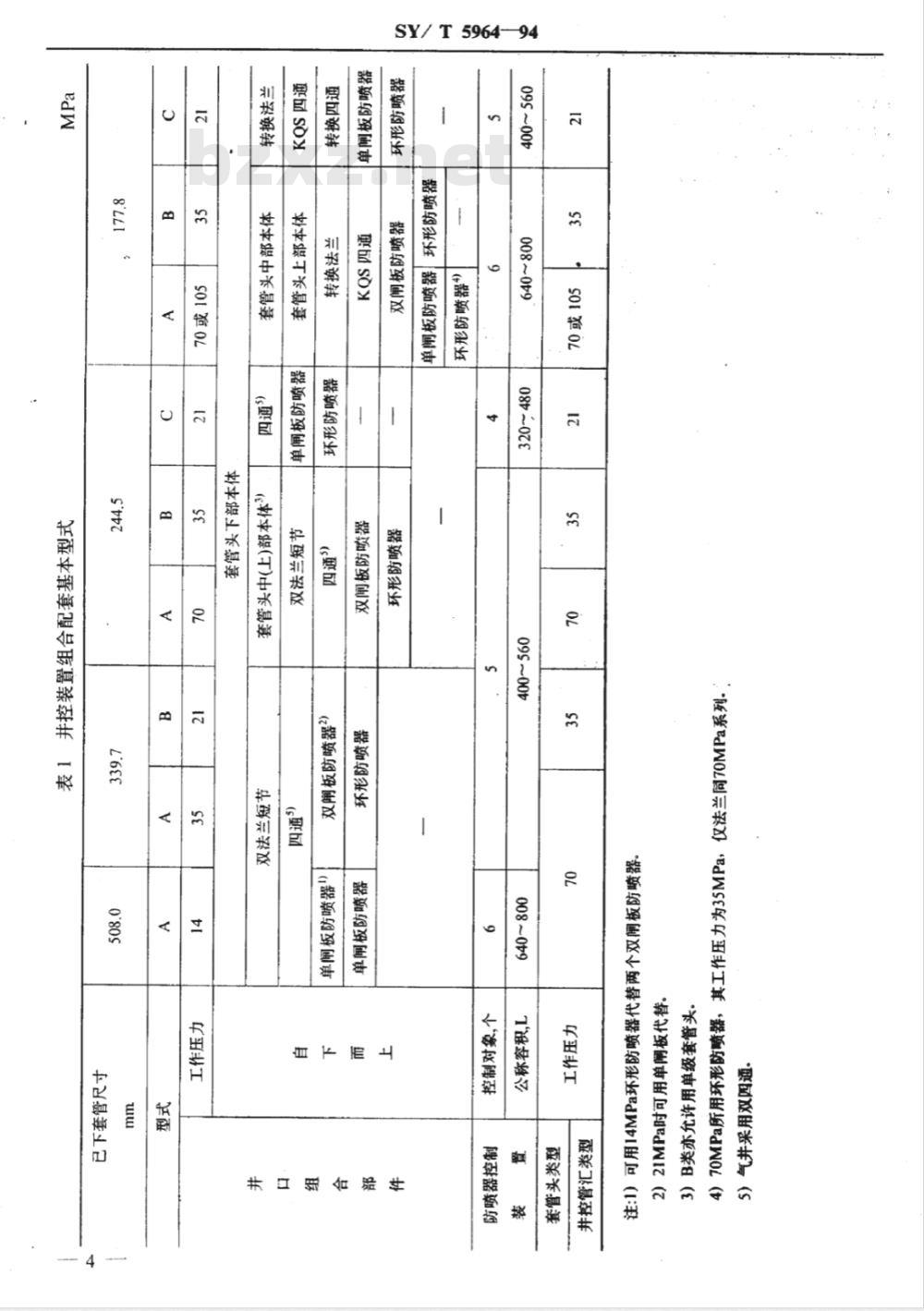

钻井井控装置组合配套的基本型式见表1，示例见图1～图11。3.2特殊型式
SY/T5964--94
钻井井控装置特殊组合配套型式仅适用于参数井、预探井、沙漠井、滩海井、泡沫钻井及空气钻井等。
特殊组合配套型式不受井身结构的限制，在任何套管程序和各次开钻情况下，均采用一种相同的钻井井口装置，仅508.0mm套管下人后允许采用不同通径的钻井井口装置，见表2及图12～图15.3.3其他井控装置配套
表1和表2中未包括钻具内防喷工具、并控监测仪器、仪表和钻井液处理装置及灌注装置，应根据各油田的具体情况配齐，以满足井控工艺的要求。4组合配套技术要求
钻井井控装置组合配套见图16。4.1钻井井口装置
4.1.1钻井井口装置包括在钻井过程中各次开钻时所配置的液压防喷器及其控制装、四通、转换法兰、双法兰短节、转换短节、采气井口装置大四通、套管头等。4.1.2钻井井口装置的最大工作压力与公称通径系列应符合SY5279.1的规定：法兰？亡、尺寸及技术要求应符合SY5279.2的规定；·法兰用密封垫环型式尺寸及技术要求应符合SY5279.3的规中国石油天然气总公司1995-01-18批准1995-07-01实施
SY/ T 5964-94

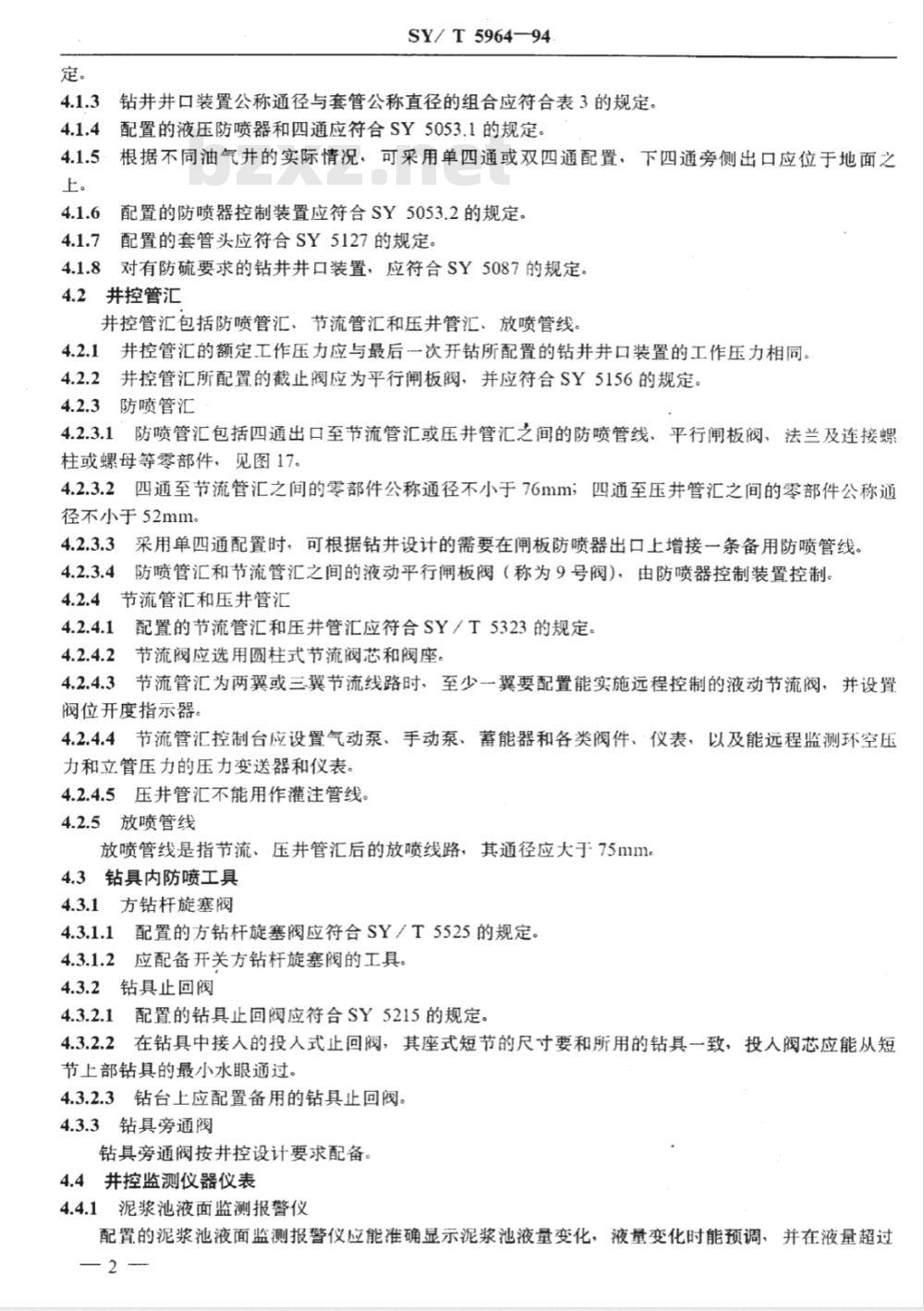

钻井并口装置公称通径与套管公称直径的组合应符合表3的规定4.1.34
配置的液压防喷器和四通应符合SY5053.1的规定。根据不同油气井的实际情况，可采用单四通或双四通配置，下四通旁侧出口应位于地面之4.1.5
配置的防喷器控制装置应符合SY5053.2的规定。4.1.7
配置的套管头应符合SY5127的规定对有防硫要求的钻井井口装置，应符合SY5087的规定，4.1.8
4.2井控管汇
井控管汇包括防喷管汇、节流管汇和压井管汇、放喷管线。4.2.1井控管汇的额定工作压力应与最后一次开钻所配置的钻井井口装置的工作压力相同。4.2.2井控管汇所配置的截止阀应为平行闸板阀，并应符合SY5156的规定。4.2.3防喷管汇
4.2.3.1防喷管汇包括四通出口至节流管汇或压井管汇之间的防喷管线、平行闸板阀、法兰及连接螺柱或螺母等零部件，见图17。
4.2.3.2四通至节流管汇之间的零部件公称通径不小于76mm；四通至压井管汇之间的零部件公称通径不小于52mm。
4.2.3.3采用单四通配置时，可根据钻井设计的需要在闸板防喷器出口上增接一条备用防喷管线。4.2.3.4防喷管汇和节流管汇之间的液动平行闸板阀（称为9号阀)，由防喷器控制装置控制。4.2.4节流管汇和压井管汇
4.2.4.1配置的节流管汇和压井管汇应符合SY／T5323的规定。4.2.4.2节流阀应选用圆柱式节流阀芯和阀座。4.2.4.3节流管汇为两翼或三翼节流线路时，至少一翼要配置能实施远程控制的液动节流阀，并设置阀位开度指示器。
4.2.4.4节流管汇控制台应设置气动泵、手动泵、蓄能器和各类阀件、仪表，以及能远程监测环空压力和立管压力的压力变送器和仪表。4.2.4.5压井管汇不能用作灌注管线。4.2.5放喷管线
放喷管线是指节流、压井管汇后的放喷线路，其通径应大于75mm。4.3钻具内防喷工具
4.3.1方钻杆旋塞阀
4.3.1.1配置的方钻杆旋塞阀应符合SY／T5525的规定4.3.1.2应配备开关方钻杆旋塞阀的工具。4.3.2钻具止回阀
4.3.2.1配置的钻具止回阀应符合SY5215的规定。4.3.2.2在钻具中接入的投人式止回阀，其座式短节的尺寸要和所用的钻具一致，投人阀芯应能从短节上部钻具的最小水眼通过。
4.3.2.3钻台上应配置备用的钻具止回阀。4.3.3钻具旁通阀
钻具旁通阀按井控设计要求配备。4.4并控监测仪器仪表
4.4.1泥浆池液面监测报警仪
配置的泥浆池液面监测报警仪应能准确显示泥浆池液量变化，液量变化时能预调，并在液量超过121
预调范围时报警。
SY/T5964-94

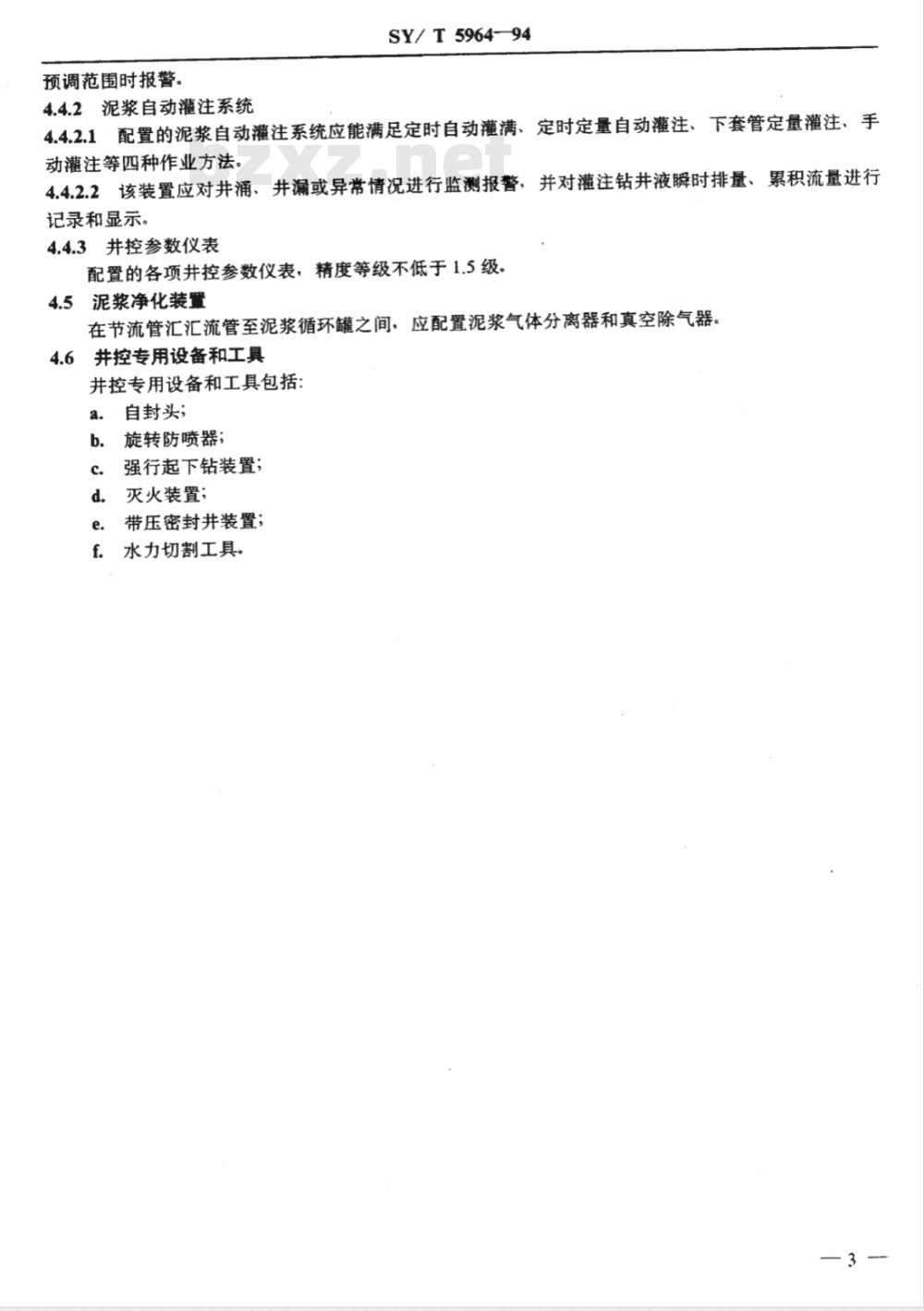

4.4.2泥浆自动灌注系统
4.4.2.1配置的泥浆自动灌注系统应能满足定时自动灌满、定时定量自动灌注、下套管定量灌注、手动灌注等四种作业方法。
4.4.2.2该装置应对井涌、井漏或异常情况进行监测报警，并对灌注钻井液瞬时排量、累积流量进行记录和显示。
4.4.3井控参数仪表
配置的各项并控参数仪表，精度等级不低于1.5级。泥浆净化装置
在节流管汇汇流管至泥浆循环罐之间，应配置泥浆气体分离器和真空除气器。4.6
并控专用设备和工具
并控专用设备和工具包括：
自封头；
旋转防喷器；
强行起下钻装置；
灭火装置；
带压密封井装置；
水力切割工具。
095~00t
008~0t9
095~00m
（sbd
008~09
自下而上
井口组合郡件
5964-94
095~00t
0980t9
095~00t
098~0t9
098~0t9
自下雨上
井口组合部件
井控装置
公称通径
SY/T5964-94
井控装置公称通径与套管公称直径组合表3
井口装置最大工作压力,MPa
套管外径
114.3~177.8
193.7~219.1
244.5和273.0
298.4和339.7
灌注钻井液，
SY/T5964-94
图1钻井井口装置组合配套
已下508.0mm套管井口组合结构示例FZ54-14
单闸板防喷器
FSP54-14
上四通
FSP54-14
SF54×5414
双法兰短节
套管头下部本体
508.00mm套管
灌注钻井液
SY/T5964—94
A型FH35-35
B型FH35-21
A型2FZ35-35
B型2FZ35-21
A型FSP35-35
B型FSP35-21
环形防喷器
双闸板防喷器
A型FS35×35-35
B型FS35×3521
套管头下部本体
339.7mm套管
图2钻井井口装置组合配套
已下339.7mm套管井口组合结构示例双法兰短节
灌注钻井液
SY/T5964-94
图3钻井井口装置组合配套
已下339.7mm套管井口组合结构示例FH35-35
环形防喷器
2FZ35-35
双闸板防喷器
FSP35-35bZxz.net
上四通
FSP35-35
SF35×35-35
双法兰短节
套管头中部本体
套管头下部本体
508.0mm套管
339.7mm套管
灌注钻井液
SY/T5964—94
图4钻井井口装置组合配套
已下244.5mm套管并口组合结构示例FH28-35(70)
环形防喷器
FZ28-70
单闸板防喷器
2FZ28-70
双闸板防喷器
FSP28-70
上四通
FSP28-70
套管头上部本体
套管头中部本体
套管头下部本体
508.0mm套管
339.7mm套管
244.5mm套管
