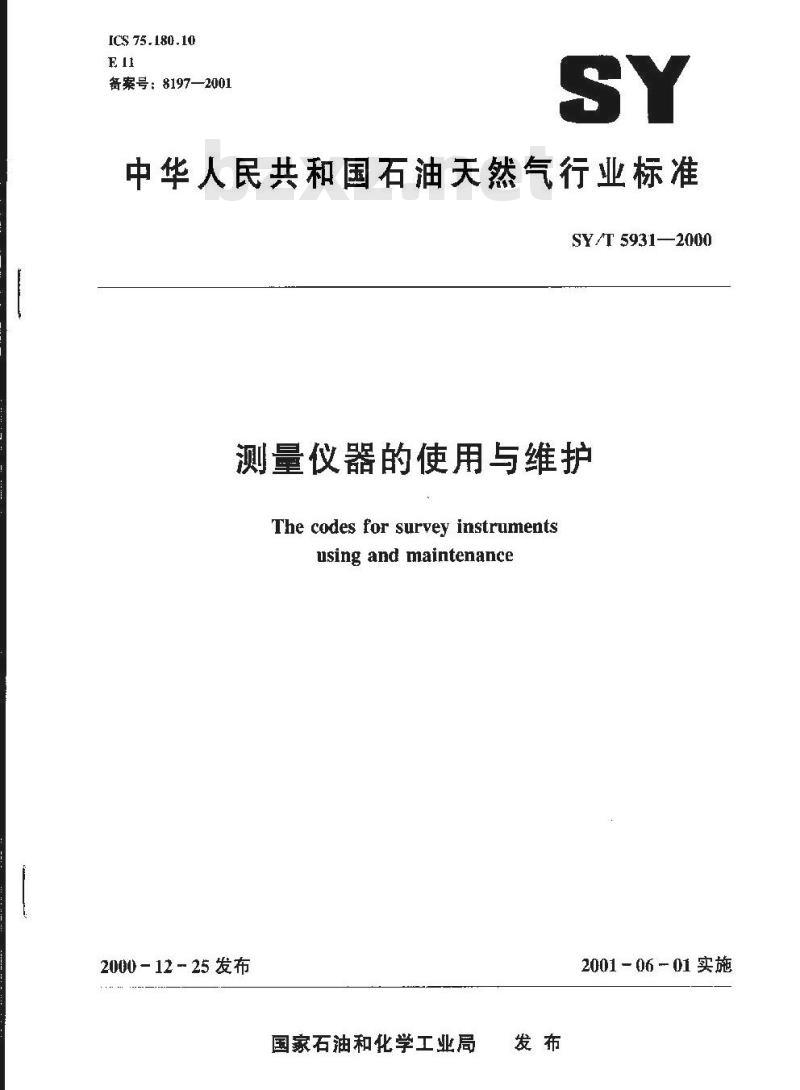

【石油天然气行业标准(SY)】 测量仪器的使用与维护

ICS75.180.10
备案号：8197—2001
中华人民共和国石油天然气行业标准SY/T 5931—2000
测量仪器的使用与维护
The codes for survey instrumentsusing and maintenance
2000 - 12 - 25 发布
国家石油和化学工业局
2001 -06 - 01 实施
SY/T 593I--2000

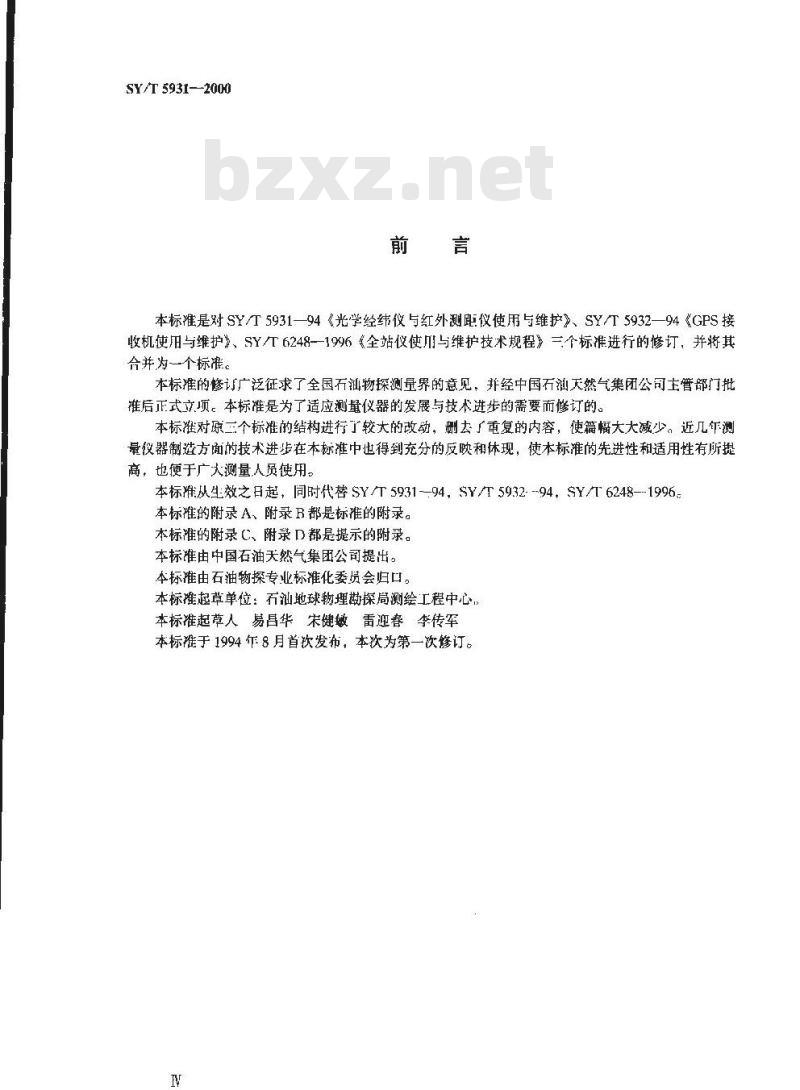

本标难是对SY/T 5931—94《光学经纬仪与红外测距仪使用与维护》、SY/T 5932—94《GPS接收机使用与维护》、SY/T6248-1996全站仪使月与维护技术规程》三个标准进行的修订，并将其合并为一个标准。
本标准的修订广泛征求了全国石汕物探测量界的意见，并经中国石天然气集团公司主管部门批准后正式立项。本标准是为了适应测量仪器的发展与技术进步的需要而修订的。本标准对原三个标准的结构进行了较大的改动，删右「重复的内容，使篇幅大大减少。近几年测量仪器制造方面的技术进步在本标准中也得到充分的反映和休现，使本标准的先进性和适用性有所提高，也便于广大测量人员使用。本标准从生效之日起，同时代替SY/T5931--94，SY/T5932--94，SY/T6248--1996，本标准的附录A、附录R都是标准的附录。本标准的附录C、附录D都是提示的附录。本标准由中国石油天然气集团公司提出。本标准由石油物探专业标准化委员会归口。本标准起草单位：石汕地球物理勘探局测绘工程中心本标起草人易昌华宋键敏雷迎春李传军本标准于1994年8月首次发布，本次为第一次修订。V

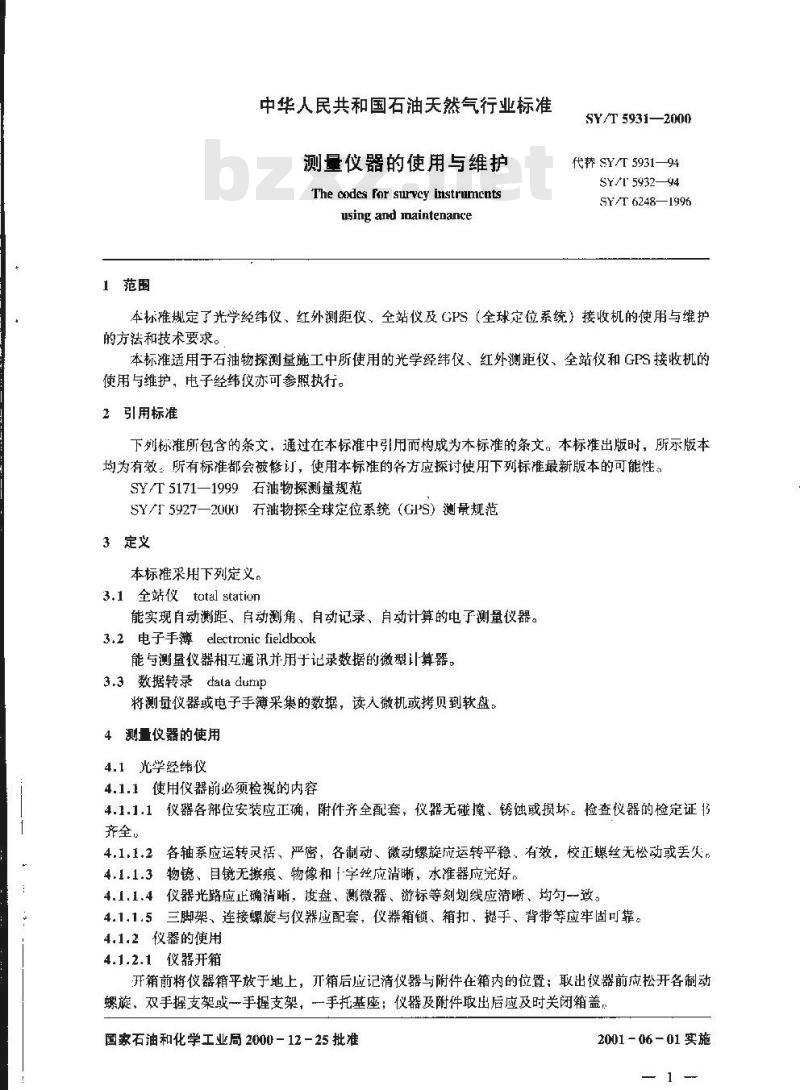

1范围
中华人民共和国石油天然气行业标准测量仪器的使用与维护
The cedes for survey instrumcntsusing and inaintenance
SY/T 5931—2000
代荞 SY/T 5931—94
SY/I 5932—94
SY/T 6248—1996
本标推规定了光学经纬仪、红外测距仪、全站仪及GPS（全球定位系统）接收机的使用与维护的方法和技术要求。
本标准适用于石油物探测量施工中所使用的光学经纬仪、红外测距仪。全站仪和GPS接收机的使用与维护，电子经纬仪亦可参照执行。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标谁最新版本的可能性。SY/T5171—1999石油物探测量规范SY/I5927—20U）石油物探全球定位系统（GPS）测量规范3定义
本标准采用下列定义。
3.1全站仪total station
能实现自动距、自动测角、自动记录、自动计算的电了测量仪器。3.2电子手薄electronicfieldbook能与测量仪器相互通讯并用于记录数据的微型计算器。3.3数据转录datadump
将测最仪器或电子手薄采集的数据，读人微机或拷贝到软盘。4测量仪器的使用
4.1光学经纬仪
4.1.1使用仪器前必须检的内容
4.1.1.1仪器各部位安装应正确，附件齐全配套，仪器无碰撞、锈蚀或损坏。检查仪器的检定证书齐全
4.1.1.2各轴系应运转灵活、严密，各制动、微动螺旋应运转平稳、有效，校正螺丝无松动或丢失。4.1.1.3物镜、目镜无擦痕、物像和+字丝应清晰，水准器应完好。4.1.1、4仪器光路应止确清晰，度盘、测微器、游标等刻划线应清晰、均勾-致。4.1.1.5三脚架、连接螺旋与仪器应配套，仪器箱锁、箱扣、提手、背带等应牢固可靠。4.1.2仪器的使用
4.1.2.1仪器开箱
开箱前将仪器箱平放于地上，兀箱后应记清仪器与附件在箱内的位置：取出仪器前应松开各制动螺旋，双手握支架或一手握支架，一手托基座；仪器及附件取出后应及时关闭箱盖，国家石油和化学工业局200012-25批准2001-06-01实施
SY/T5931—2000
4.1.2.2仪器安置
三脚架安放牢实，脚架头应大致水平、对中；然后把仪器放上脚架头，旋紧连接螺旋后方可松手，按操作规程要求对中、置平仪器。4.1.2.3仪器观测
观测者应熟悉仪器结构、性能及各制动、微动螺旋的位置和作用。一切动作应轻、稳；转动仪器前先松开制动螺旋，手扶支架（不得手执望远镜）平稳地旋转仪器，严禁强力扳扭或乱拆卸：观测操作中不得手指触及物镜、目镜等露在外面的光学部件。应用软毛刷、镜头纸或软绸布擦拭。在利用全站仪进行太阳方位观测时，不得将物镜直接照准太阳。4.1.2.4仪器装箱
观测结束后，应将安平螺旋和微动螺旋退至中间位置，松开制动螺旋，一手扶支架，一手旋出连接螺旋，取下仪器，按出箱时原样装箱。检查附件齐全后，轻关箱盖，不可强力挤压。4.1.2.5仪器迁站
迁站距离在30m内，应将仪器连同三脚架一起搬迁（脚架与仪器为卡簧片连接的不得连同一起搬迁）；迁站距离在30m以上，或需跨越河流、沟谷、陡坡、山路时，仪器必须卸下装箱搬迁。4.2红外测距仪
4.2.1使用仪器前必须检视的内容4.2.1.1仪器及配件、附件应相配齐全，应无锈蚀、损坏。4.2.1.2接通电源，仪器各个旋钮、按钮的运转运行应灵活，仪器自检正常。4.2.2仪器的使用
4.2.2.1仪器开箱
开箱时将仪器箱平放于地上，仪器及附件取出后应及时关闭箱盖。4.2.2.2仪器安置
全站式测距仪的安置应执行4.1.2.2。组合式测距仪应先按4.12.2安置好经纬仪，再将测距头装在经纬仪上，并及时检查安全锁定，电缆线先与电源接通后再与仪器连接。4.2.2.3仪器观测
测距仪应照准反射棱镜，打开仪器开始测量，待数秒钟后显示出所测距离值或角度值（全站仪）或其他测量数据。及时记录于手薄中或传送至电子手薄储存。测量完成后，切断电源。4.2.2.4仪器装箱
观测结束后，应按安置测距仪的逆程序卸下仪器，原样装箱；检查附件齐全后轻关箱盖，不得强力挤压。
4.3全站仪
4.3.1准备工作
4.3.1.1使用前，应按测量仪器清单或仪器档案手册内容检查仪器及附件是否齐全，型号是否相符。检查仪器的检定证书是否齐全。4.3.1.2用微机对记录卡进行读、写检查。4.3.1.3记录卡中有未备份数据时，严禁更换卡内电池。检查电子手簿及手薄中的软件能否正常运行。4.3.1.4
严禁对系统配置加设密码。
将电池充足电。
检查三脚架及固紧螺丝。
4.3.1.8将适应的仪器参数、度盘指标、水平角角度模式（左角或右角）、距离测量模式、记录格式等设置成所需的仪器固定值。
SY/T5931—2000

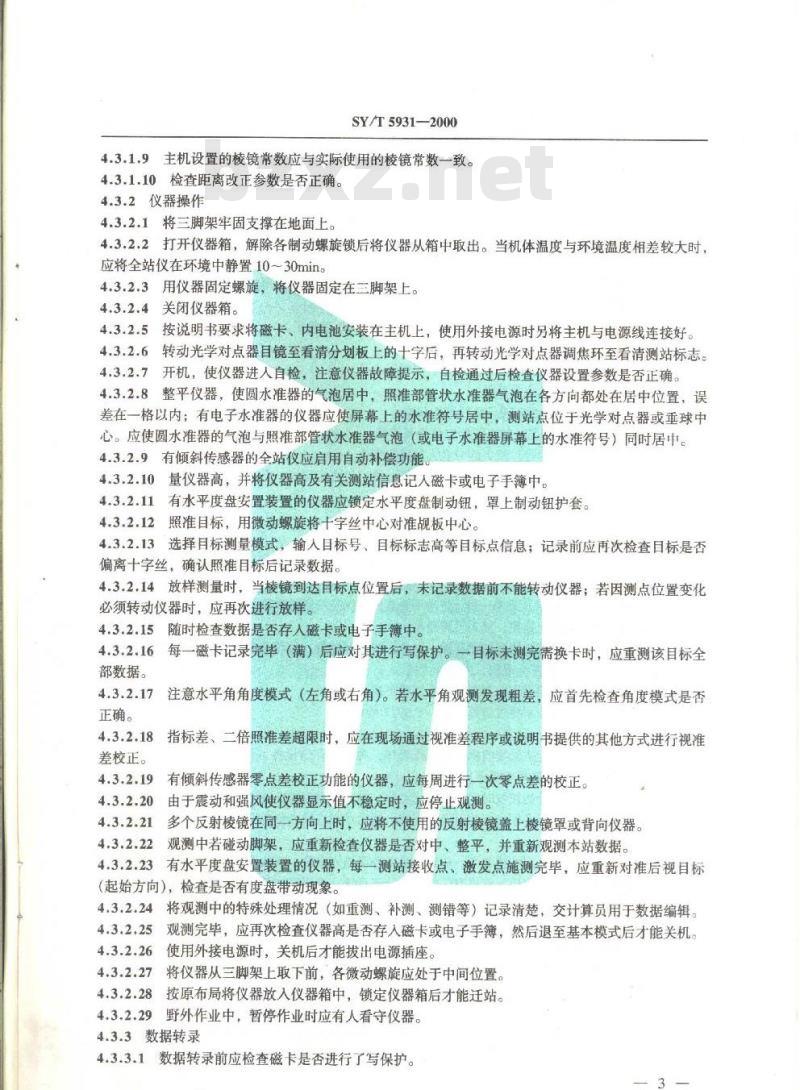

4.3.1.9主机设置的棱镜常数应与实际使用的棱镜常数一致。4.3.1.10检查距离改正参数是否正确。4.3.2仪器操作
4.3.2.1将三脚架牢固支撑在地面上。4.3.2.2打开仪器箱，解除各制动螺旋锁后将仪器从箱中取出。当机体温度与环境温度相差较大时，应将全站仪在环境中静置10～30min。4.3.2.3用仪器固定螺旋，将仪器固定在三脚架上。4.3.2.4关闭仪器箱。
4.3.2.5按说明书要求将磁卡、内电池安装在主机上，使用外接电源时另将主机与电源线连接好。4.3.2.6转动光学对点器目镜至看清分划板上的十字后，再转动光学对点器调焦环至看清测站标志。开机，使仪器进人自检，注意仪器故障提示，白检通过后检查仪器设置参数是否正确。4.3.2.7
整平仪器，使圆水准器的气泡居中，照准部管状水准器气泡在各方向都处在居中位置，误差在一格以内；有电子水准器的仪器应使屏幕上的水准符号居中，测站点位于光学对点器或垂球中心。应使圆水准器的气泡与照准部管状水准器气泡（或电子水准器屏幕上的水准符号）同时居中。4.3.2.9有倾斜传感器的全站仪应启用自动补偿功能。4.3.2.10量仪器高，并将仪器高及有关测站信息记人磁卡或电子手簿中。4.3.2.11有水平度盘安置装置的仪器应锁定水平度盘制动钮，罩上制动钮护套。2照准目标，用微动螺旋将十字丝中心对准规板中心。4.3.2.12
4.3.2.13选择目标测量模式，输人目标号、目标标志高等目标点信息：记录前应再次检查目标是否偏离十字丝，确认照准目标后记录数据。4.3.2.14放样测量时，当棱镜到达目标点位置后，未记录数据前不能转动仪器；若因测点位置变化必须转动仪器时，应再次进行放样。4.3.2.15随时检查数据是否存人磁卡或电子手簿中。4.3.2.16每一磁卡记录完毕（满）后应对其进行写保护。一目标未测完需换卡时，应重测该目标全部数据。
注意水平角角度模式（左角或右角）。若水平角观测发现粗差，应首先检查角度模式是否4.3.2.17
正确。
指标差、二倍照准差超限时，应在现场通过视准差程序或说明书提供的其他方式进行视准4.3.2.18
差校正。
有倾斜传感器零点差校正功能的仪器，应每周进行一次零点差的校正。4.3.2.20
由于震动和强风使仪器显示值不稳定时，应停止观测。4.3.2.21
多个反射棱镜在同一方向上时，应将不使用的反射棱镜盖上棱镜罩或背向仪器。观测中若碰动脚架，应重新检查仪器是否对中、整平，并重新观测本站数据。有水平度盘安置装置的仪器，每一测站接收点、激发点施测完毕，应重新对准后视目标（起始方向），检查是否有度盘带动现象。将观测中的特殊处理情况（如重测、补测、测错等）记录清楚，交计算员用于数据编辑。4.3.2.24
观测完毕，应再次检查仪器高是否存人磁卡或电子手薄，然后退至基本模式后才能关机。4.3.2.25
使用外接电源时，关机后才能拔出电源插座。4.3.2.26
将仪器从三脚架上取下前，各微动螺旋应处于中间位置。4.3.2.27
按原布局将仪器放入仪器箱中，锁定仪器箱后才能迁站。野外作业中，暂停作业时应有人看守仪器。4.3.2.29
4.3.3数据转录
4.3.3.1数据转录前应检查磁卡是否进行了写保护。SY/T 5931—2000
4.3.3.2采用读卡器传输数据时，应按以下要求进行：a）先关闭电源，再用接口电缆连接读卡器（或电子手薄）及计算机；b）启动计算机，检查各种传输参数（如波特率等）是否符合要求：c）在数据保护状态下传输磁卡（或电子手薄）中的数据。4.3.3.3采用PCMCIA卡记录数据时，可直接将数据拷贝到目标盘。对原始数据应有数据保护措施。
4.3.3.4在第二次传输同文件名的数据时，应采用追加方式，同时将原始数据用软盘备份。4.3.4数据编辑
磁卡或电子手簿记录的原始数据的编辑应符合SY/T5171的规定。4.3.5软件更新
4.3.5.1应确认全站仪内装系统软件和应用程序的版本号。4.3.5.2保证所使用的电池电量充足。4.3.5.3利用专用电缆把全站仪和PC机连接起来。4.3.5.4保证PC机与功能完好的不间断电源设备连接。4.3.5.5软件更新一般应由经过培训的专业人员操作完成。4.3.5.6软件更新完毕后，应关闭计算机和全站仪，拔出与之联的电缆。4.3.5.7打开全站仪，确认系统的工作状态。4.4GPS接收机
4.4.1天线架设
4.4.1.1一般情况下，天线应利用脚架安置。做高精度测量时、若需在靓标的基板匕安置天线，应先卸去规标顶部，将标志中心投影至基板上，然后依投影点安置天线。4.4.1.2电缆安装时应先拧上天线一端。注意不要造成天线连接器插针短路。4.4.1.3电缆不得在地面上拖拽，接头不得没水，4.4.1.4若遇大风天气，应视情况加固脚架，以免天线被风吹倒：雷雨季节架设大线时应注意防雷击，雷雨过境时应哲时关机停止观测，并卸下天线。4.4.1.5中心站天线应长期固定，不要随便拆卸或更换。4.4.1.6架设天线的其他技术要求应符合SY/T5927的规定。4.4.2测前准备
4,4.2.1在进行观测前。应先给接收机编制工作程序，并检查存储设备。编程可在室内进行，也可在野外进行。采用自动观测的接收机不用编程。4.4.2.2作业组应比规定开始接收时间提前到达点位，进行观测前的准备工作。4.4.2.3进行动态测量时，必须先安装好电台天线，然后才充许给电台通电。4.4.3观测作业
4.4.3.1准备工作完成后，启动接收机，应重新检查各项输人参数，确认无误后，即可开始观测。4.4.3.2接收机开始记录数据后，应将有关信息记录于于簿。在观测过程中操作员应密切注意工作状态。
4.4.3.3接收机在接收过程中，观测员应坚守岗位，时刻注意电源状况，防止仪器受震动、移动；应防止人员和其他物体碰动天线或阴挡信号。4.4.3.4观测结束后、应将手簿填写齐全，并记下观测期间出现的现象、问题和处理方法等4.4.3.5RTK-GPS流动站背包应结实、牢靠，背包内的物体应固定好、防碰撞。4.4.4迁站
4.4.4.1野外施工作静态测量时，短距离迁站天线也必须卸下，接收机和天线应出操作员提行或背行。
SY/T 5931-2000
4.4.4.2距离较远的迁站时，接收机，天线必须卸下装箱搬迁。4.4.5收测
4.4.5.1野外作业结束后，应将接收机、天线、电缆收好装箱，并清点各种设备、工具，然后撤离现场。
4.4.5.2回营地后，应将接收机、天线和电缆擦拭干净，安善保存。4.4.6数据转录
4.4.6.1从野外回到营地，应及时从接收机调山接收数据录人硬盘，并用软盘备份。4.4.6.2确信已转录的GIS数据完整无误后，应清除GPS接收机内的观测数据：5剩量仪器的维护
5.1光学经纬仪和红外测距仪
仪器的维护应注意下列几点：
H）仪器安置丁一脚架上，应有专人养护，防止行人、车辆等损环仪器；b）仪器应避免凡晒、雨淋，在阳光下或雨天作业时，应撑伞遮挡；c）受潮仪器向往地后应在通风下燥处开箱晾干：d）仪器箱严禁坐人；
e）严禁将测距仪对太附观测；测太阳方位角时，应将测距头卸下或用深度滤光镜（电焊镜片类）盖任发射、接收镜头；
）在有条件的情说下，应定期检查校正仪器，具休要求见附录A（标准的附录）、附录B（标准的附录）和附录C（提示的附录）；g）每日出工，收工或迁站，成背行或提行，也可放在汽车驾驶室内，但应有专人负责；h）长途运输时应有防震箱安放仪器并盖有遮雨布；装车时器务必正放，不得倒置，并有专人排运：
i）仪器应存在通风、-燥、温度稳定的房间内，仪器不得靠近火炉或殿气管道；j）若仪器长期不使用，应定期对电池充放电（每月1次}，测距仪每次通电1～2h。5.2全站仪
5.2.1电源
5.2.1.1新电池成进行三次充电、三次放电：5.2.1.2在主机（全站仪主机、计算机等）处于关闭状态下接、拔电源捕头及数据接口。5.2.1.3观测中荞仪器提示电压不足，成立即关机，更换电池，严禁电池过度放电。5.2.1.4仪器长期不使用时，应卸下电池。5.2.1.5非施工期间的电池保养、通电周期，保养环境应按仪器厂商提供的说明书要求执行。5.2.1.6电源捕头及插座应保持洁：5.2.2主机
5.2.2.1望远镜未加盖太滤色镜不得直接照准太阳，5.2.2.2在强阳光，雨天及潮空气中作业时，应给仪器撑伞。5.2.2.3作业中仪器停止使用时，应盖上镜头盖，罩上仪器罩，5.2.2.4若观测巾仪器发出警告信号，应停正观测，并根据提示查找原因。5.2.2.5有闪电，击时，应立即关闭主机，停止观测、5.2.2.6不应将仪器箱作为坐，垫工具5.2.2.7用柔软毛刷清扫仪器灰尘。镜头有污巷时，用仪器附篇镜头刷抹去灰尘后，应使用专带清洁剂配合清店，然后用柔软的布或镜头纸轻轻擦干：5.2.2.8严禁有机溶液擦拭显示窗、链盘及运输箱- 5
SY/T59312000
5.2.2.9若仪器被水淋湿，应将其擦净、晾干，并增加仪器箱中干燥剂数量。5.2.2.10仪器长途搬运前，主机放入仪器箱前应将内部电池从仪器支架上取下，并将仪器及附件箱放入特制防震箱内。
5.2.3附件
5.2.3.1随时检查三脚架螺丝，发现松弛现象应立即紧固。5.2.3.2随时检查棱镜固定螺丝。5.2.3.3保持棱镜镜面清洁。
5.2.3.4随时检查棱镜基座螺丝，长途搬运时应固紧三角基座并锁紧螺丝。5.2.3.5专用电缆不得强行卷曲、缠绕，不得使用经拆卸、组装后的电缆。5.3GPS接收机
5.3.1接收机检验
GPS接收设备的全面检验一般应包括：一般检视、通电检验、试测检验。5.3.1.1一般检视应包括：
a）接收机及天线的外观是否良好；b）各部件、附件、其他辅助设备以及使用手册等是否完好、齐全；c）各紧固件有无松动或脱落。
5.3.1.2通电检验应包括：
a）接收机开箱前应有几小时通风静置，使之与环境逐趋平衡后，再作通电检验；b）用连接电缆将接收机与电源正确接合，然后打开接收机电源开关；c）通电检验内容有：通电后有关信号灯、接键、显示系统以及仪表工作是否正常：利用自测试命令进行测试。
5.3.1.3试测检验应包括：
a）用两台接收机同时连接一个天线接收GPS数据，作零基线检验；b）用几台接收机作异步环，检验内符精度；c）在不同长度的标准基线上作试测，检验外符精度。5.3.1.4接收机经过检修或更换插板（插件）后，有关检验和测试项目应重新进行。检测方法参照有关操作手册执行。
5.3.1.5各作业单位应建立设备检验的资料档案，记录历次检验结果以及设备使用情况，以便掌握每台设备的质量和使用状况。GPS接收设备使用、维修档案卡格式及有关要求见附录D（提示的附录）。
5.3.2接收机的运输
5.3.2.1无论采用何种运输方式，均需装人套箱，必须轻拿轻放，不可碰撞和重压，并要有专人押运。
5.3.2.2托运时，接收机应放置妥当，应防止运输工具启动、刹车、转弯等因素造成的碰撞和倾倒。5.3.2.3当用专用车长途搬迁时，必须装人套箱，箱体应与周围车身系紧。同时，驾驶员还应根据路面条件掌握车速，避免剧烈震动。5.3.2.4天线装箱、装车时，要避免与金属体接触，电缆要避免同刃器接触。5.3.3接收机的保管
5.3.3.1GPS接收机要有专人保管。5.3.3.2接收机不用时，应用软布、毛刷清洁设备各部分，放在带有软垫的箱内；箱内干燥剂呈显粉红色时，应及时更换；要防震、防潮、防晒、防尘。5.3.3.3接收机应存放在通风、干燥、温度稳定的房间内，不得靠近火炉或暖气片等热源。5.3.3.4接收机在室内存放期间，应每隔1~2个月通电检查一次。仪器电池按规定充电。6
SY/T5931—2000
5.3.3.5长时间在野外使用的天线电缆，每半年应测试一次，以检查其是否正常。5.3.3.6严禁随意拆卸仪器各部件，如发生故障，应认真记录有关情况，交专业人员维修。SY/T 5931-~200
附录A
（标准的附录】
光学经纬仪的检验与校正
Al水平度盘长水准器轴与竖轴垂直的检验与校正a）将仪器概略置平，使长水准器轴平行于基座任意两脚螺旋的连线，相对旋转两脚螺旋，使长水推气泡居中。
5）旋转照准部180°，长水准气泡若有偏离，期用气泡一端上下两枚改正螺丝（先松后紧），改正偏离值的一半，另一半仍用两脚螺旋使长水推气泡严格居中。心）此项改正须反复逃行，直至长水准气泡在这两个位置均严格居中。A2圆水准器轴与竖轴平行的检验与校正在A1校正的基础上，照准部圆水雅气泡若有偏离，则应用圆水准气泡上三校设正螺丝（先松后紧）校正，使圆水准气泡居中，A3望镜十字丝的检验与校正
离望远镜5～10m处悬挂--垂球，望远镜内分划板竖丝与垂球线应相重合，否则旋松十字丝环的四枚（或三枚成120°的）校止螺丝；转动十字丝环，使竖丝与垂球线相重合，旋紧校正螺丝即可。仪器二培照准误差和指标差的检验与校正A#
各类型仪器的二倍照准误差（2C）和指标差（I）的限差值见表A1表A1二倍照推误差和指标差的限差限仪器类型
倍照雅误差（2C）！
A4.1检校仪器的二倍照准误差（2(）的方法如下：指标差（!）
）仪器置平后将翌远镜以盘左，盘石位置照准同一清晰固定目标，分别读取水平度盘读数（（.）和（R），按式（A1）计算2C，所得值的绝对值大于表AI规定的限差值时应收正：2C - (L - R) = 180°
5）用测微器和水平微动螺施安翼L-（2C2)或R-（2C/2)的正确读数值旋开+丝环护盖改计微微旋松上下校山螺丝，同尚转动左有两枚校正螺丝（先松后紧），从望运镜内观察丝移动与原目标重合，
）复校正达到误差小干或等于表A!规定的限差值为止A4,2榨校指标差（「）的方法如下：a）在A4.1检校的基础，逃行指标差（1）的检校、以盘左想右观同--目标的垂卓后，分期读敢两紧盘位霸的读数！科R：按式（A2）！算「、所得低的绝对道大-F表A1规定的限举道时，改8
SY/T 5931—2000
I = (. + R - 360')2
b）用测微器和竖盘水准器微动螺旋相配合对L一1或 R一1的正确读数值，用改针转动竖盘水推器上下两枚校正螺丝（先松后紧），至水推气泡居中。）若竖盘是白动补偿器，则用自动补偿器的微调器或十字丝环上下两枚校正螺丝校正指标差。当指标差超过2'时，由专门仪修人员完成，检校应反复进行，直至指标差（J）的变动在表A1规定的限差值范围以内。
A与光学对中器视轴与竖轴重台度的检验与校正a）用三脚架置平仪器，在脚架下地面上放一刻有十字丝标志的模板：移动模板使光学对中器视场内的瞄准环对准十字丝影像中心；b）转动照推部180°，若瞄准环偏离十字丝中心，用改针或螺丝刀转动光学对中器的调整螺丝，使十字丝影像中心向瞄谁环移动偏离值的-·半，另一半用根应脚螺旋改正；）校正应反复进行，直至十字丝影像中心与瞄推环中心重合为止。B1光学对中器的检验与校正
SY/T5931-2000
附录B
（标准的附录）
红外测距仪的检验与校正
按A5执行。若光学对中器装在三角基座上时，将三角基座放在可转动的检验台上，方法按A5，只是把十字丝模板放在转动台下0.8~1.5m处。B2棱镜对中杆的检验与校正
B2.1置平经纬仪后，在离经纬仪40~50m处，竖立棱镜对中杆，使对中杆与经纬仪视场内的竖丝相重合，调整对中杆气泡的三枚校正螺丝使气泡居中。B2.2将棱镜对中杆旋转90，按B2.1检验校正直至气泡居中。B2.3检校应反复进行，直至气泡在这两互相正交的位置上均居中。B3棱镜对中架的检验与校正
B3.1将棱镜架置于平坦牢固的地面上，移动对中杆使圆气泡居中。旋转对中杆180°，若圆气泡不居中，调整对中杆上校正圆气泡的三枚螺丝，使圆气泡移动偏离值的一半；另一半则移动对中杆使圆气泡重新居中。再次在这两位置上检校，直至圆气泡均居中。B3.2旋转对中杆90°后，若圆气泡仍不居中，则重复B3.1。B3.3检验校正须反复进行，直至圆气泡在这四个位置均居中。B4发射、接收、照准三轴平行性的检验与校正B4.1距离测量轴（发射和接收光轴，下同）和望远镜视准轴保持平行或重合（全站仪的同轴性）。发射和接收光轴间的平行性由制造厂家机械加工保证，检验校正也由制造厂家或专门维修部门进行。B4.2在平坦地面上安平测距仪，离测距仪约300m处安置反射棱镜，将望远镜照准反射棱镜的照准标志或反射棱镜中心，此时接收信号强度最大，立刻读取水平度盘和竖直度盘读数。B4.3用水平微动螺旋或垂直微动螺旋使反射校棱镜照准标志或反射棱镜中心偏离十字丝中心，刚好使接收信号强度达到最小，立即读取水平度盘或竖直度盘读数。若式（B1）成立，则认为距离测量轴和望远镜视准轴在水平方向已平行：若式（B2）成立，则认为二者在垂直方向已平行，否则表明均不平行，需进行校正。bzxz.net
2H≤30%
Vi+V2-V≤30
式中：H，V一一反射棱镜照准标志或棱镜中心位于十字丝中心时，水平度盘、竖直度盘读数(B1)
H，H2-—反射棱镜照准标志或棱镜中心位于十字丝竖丝左端、右端时，水平度盘读数；V1，V2-——反射棱镜照准标志或棱镜中心位于十字丝中横丝上端、下端时，竖直度盘读数。B4.4距离测量轴与望远镜视准轴平行性的校正：对于有校正机构的测距仪，按照测距仪使用说明书中的校正步骤或参照附录C（提示的附录）进行校正。对于无校正机构的测距仪，送回制造厂家或专门维修点进行校正。
