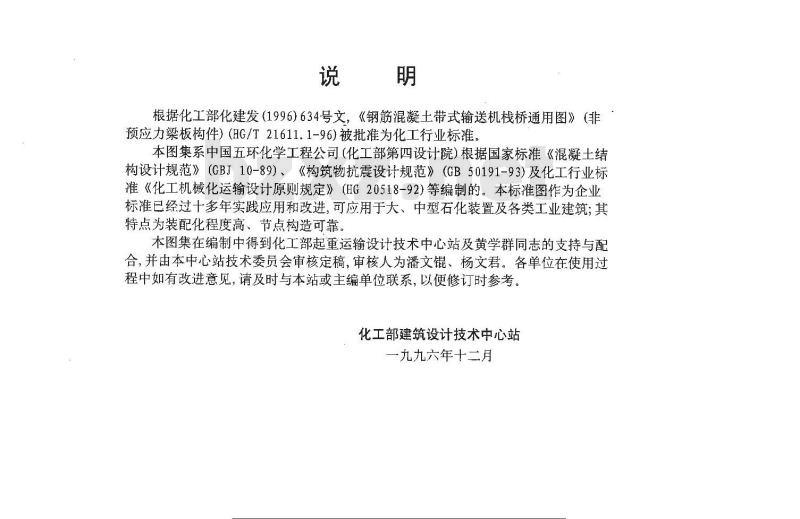

根据化工部化建发（1996)634号文，《钢筋混凝土带式输送机栈桥通用图》（非预应力梁板构件）（HG/T21611.1-96)被批准为化工行业标准。本图集系中国五环化学工程公司（化工部第四设计院)根据国家标准《混凝土结构设计规范》（GBJ10-89）、《构筑物抗震设计规范》（GB50191-93)及化工行业标准《化工机械化运输设计原则规定》（HG20518-92)等编制的。本标准图作为企业标准已经过十多年实践应用和改进，可应用于大、中型石化装置及各类工业建筑；其特点为装配化程度高、节点构造可靠，本图集在编制中得到化工部起重运输设计技术中心站及黄学群同志的支持与配合，并由本中心站技术委员会审核定稿，审核人为潘文锟、杨文君。各单位在使用过程中如有改进意见，请及时与本站或主编单位联系，以便修订时参考。化工部建筑设计技术中心站
一九九六年十二月
标准授技网v.bzs0E0.cOm4类标准行业资来负费下载序号
钢筋混凝士带式输送机栈桥通用图HG/T 21611.1-96
总说明
构件技术经济指标
屋面板，无支腿走道板模板图
有支腿走道板模板图
屋面板、无支腿走道板配筋图
有支腿走道板配筋图
板配筋大样
Lα-9-1,2,1岁,2岁模板图
Lα-12-1,2,1岁,2反模板图
La-15-1,2,1反,2反模板图
Lα-18-1,2,1反,2反模板图
XLa-15-1a,2a,1a反,2a反，模板图XLo-15-1b,25,1b反,2b反模板图梁模板尺寸表
Lα-9-1,2,1反,2岁配筋图
Lα-12-1,2,1反2岁配筋图
Lα-15-1.2,1反,2反配筋图
19.L&-18-1,2,1反，2岁配筋图
化学工业部建筑设计技术中心站中国五环化学工程公司
21611.1-1
21611.1-2
21611.1-3
21611.1-4
21611.1-5
21611.1-6
21611.1-7
21611.1-8
21611.1-9
21611.1-10
21611.1-11
21611.1-12
21611.1-13
21611.1-14
1216:11-15
21611.1-16
21611.1-17
21611.1-18
2:611.1-19
主编单位技术负责人
技术审定人
技术管理负责人
设计负责人
XLa-15-1a,2a,1d岁,2a反配筋图XLα-15-1b,2b,1b反,2b发配筋图1-1~5-5梁配筋剖面
7-7-9-9梁配筋剖面
钢材材料表一
钢材材料表三
钢材材料表三
钢材材料表四
钢材材料表五
钢材材料表六
钢材材料表七
预埋件详图
屋面板走道板承重梁布置示意图带悬臂承重梁构件安装布置示意图梁柱节点连接详图（←)
梁柱节点连接详图（二）
梁柱节点连接详图三）
A-AB-B悬臂部分剖面
滚动支座构造
中华人民共和国行业标准
标准设计
编制中国五环化学工程公司
化学工业部
标准没技效w.bzsosa.cm各美标准行资料免费下载此
鹿韩益兴
图号页数
21611.1-201
21611.1-21
21611.1-22
21611.1-23
21611.1-24
21611.1-251
21611.1-261
21611.1-27
216111-28
21611.1-29
21611.1-30
21611.1-31
21611.1-32
21611.1-33
21611.1-34/ 1
21611.1-35/1
21611.1-3611
21611.1-371
216111-381
标准号
HG/T 216131 -96
2:611.1-1
共40张第1张
总说明
1. 编制内容：
1.1本图集共分两册：HG/T21611.1-961.2本册内容如下：
HG/T 21611. 2-×*
非预应力梁板构件图
预应力梁板构件图（待编）
1.2.1屋面板：板面配筋分绑骨架和焊接骨架两种；板长为L=3000、3100、3400、3800、4100mm五种；1.2.2走道板：分无支腿板及有支腿板两种：板配筋分绑扎骨架和焊接骨架两种；板长L-2600、2700、3000、3400、3700mm五种；1.2.3承重梁：采用板桑合一的钢筋混凝土I型墙梁，斜向跨度为9、12、15、18m四种；15m跨梁还包括带悬臂的型号2.适用条件：
本图集适用于布置一条TD75带式输送机的栈桥，输送速度为V<2.0m/s，2.1
物料容重为r≤1.6t/m，
本图集按输送机带宽500、650、800、1000和1200mm五种，栈桥净高为2200、2500mm两种，倾角为0°至20°（半度分级）编制。2.3风载按0.6kN/m2设计；雪荷载按0.5kN/m设计，不与活载同时考虑。2.4本图集适用于抗度设防烈度为7度、8度的1类、Ⅱ类场地。2.5本图集适用于混凝土表面温度<80亡的皮带运输栈桥，3.选用本图集梁、板构件进行栈桥工程设计的步骤：3.1栈桥支架柱网由高向低排列布置，当栈桥尾部出现剩余尺寸时，可在较低端采用砖石结构调整；当栈桥尾部与厂房（或转运站）架空联接时，其承重梁可仿照本图集，并按剩余尺寸自行设计3.2伸缩缝的设置：伸缩缝间距按《混凝土结构设计规范》的规定设置，宜在承重染高端采用滚动支座。
3.3抗震缝的设置：当抗震设计要求栈桥与高、低端厂房（或转运站）问设置抗震缝时，可在端跨设置15m带悬臂的承重梁构件；当采用滚动支座时，承重梁上端不得与厂房（或转运站）相联，并应于端部采用现浇梁板以加强栈桥整体性。3.4按起运专业要求布置皮带拉紧装置、皮带秤、过梯等设施3.5绘制建筑平、立、剖面图、节点详图和结构布置图；进行屋面防水设计、栈桥保温、隔热设计，并对构件进行复核，3.6承重梁上的圆形窗如在人行通道侧宜设置固定窗（或间外乎开窗）：如在检修通道侧宜设置中悬窗可兼作安全栏杆3.7根据工程腐蚀情况，对构作表面和钢预埋件：滚动支座等提出防护要求3. 8 进行支架及基础设计。
4.设计依据：
4.1《建筑结构荷载规范》
4.2、《混凝士结构设计规范》
4.3《建筑结构设计-通用符号
计量单位和基本术语》
《建筑抗震设计规莲》
《建筑模数协调统一标准》
4.6《建筑制图标准》
(GBF 9-87)
(GBJ 10-89)
(GBJ 83-85)
(G8J 11-89)
(GBJ 2-86)
(GBJ 104-87)bzxz.net
《建筑结构制图标准》
《混凝土结构工程施工及
验收规范》
《钢筋焊接及验收规程》
(GBJ105-87)
(GB.J50204-92)
(JGJ 18-84)
4.10《混凝土强度检验评定标准》(GBJ 107-87)
《建筑工程质量检验评定标准》4.11
(GBJ 301-88)
《预制混凝土构件质量检验评定标准》(GBJ 321-90)《化工建构筑物楼面荷载设计规定》4.13
(HOJ 27-89)
4.14《构筑物抗展设计规范》
(0B 50191-93)
4.15《工业建筑防腐蚀设计规范》(GB 50046-95)
《化工机械化运输设计原则规定》（HG20518-92)4.15
5.1钢材
屋面板、走道板板底受拉主筋及分布筋采用乙级冷拔低碳钢丝中4和Φ\5.强度设计值：绑扎骨架为250N/mm；点焊骨架为320N/mm*。板肋主筋及承重梁钢筋采用1级（中）、Ⅱ级（虫）热轧钢筋。强度设计值：1级钢筋为210N/mm；H级钢筋为310N/mm2。预埋件钢板采用Q235-AF.5. 2 混凝土
屋面板、走道板和承重梁按C30进行设计；石子用小豆石；砂用中粗砂。5.3焊条
T级钢筋之间、I级钢筋与Q235-AF钢材之间的焊接来用E50**型；Q235-AF钢材之间的焊接采用E43+*型
6. 制作及验收
6.1 制作要求：外形要求平整,不得有蜂窝麻面裂缝及漏筋,构件采用自然养护，其养护要求应遵照有关混凝土施工及验收规范、规程进行，钢筋、钢丝保护层：板为10mm；板肋为20mm；承重梁：上下震缘纵筋及板肋钢筋保护层为30mm；墙板为15mm，偏差小于等于2mm。钢筋接头：承重梁上下翼缘钢筋必须采用闪光接触对焊，要求去掉接头的毛刺及卷边且在焊接前需将端头挫平，在一个截面内有焊接接头的主筋截面面积占主筋总面积的百分率小于等于25%，接头截面之间的距离不得小于45d(d为主筋最大直径)6.2蒂装、运输、堆放及安装要求：当构件混凝土强度达到设计强度的30%时方可脱模。屋面板、走道板：当混凝土强度达到设计强度80%时方可转堆。吊装时必须采用四点吊装，运输及堆放时绝对不得颠倒、倒放或碰撞，应保持平正，上下层对准，板的悬臂长度应控制在距板端200mm以内，堆放高度不应超过8块。安装时，屋面板与支座应保证有四点焊接：走道板与支座宜保证有三点焊接，焊缝高度h5mm，焊缝长度1>60mm。所有板缝间均用C20细石混凝土填灌密实。承重梁：当混凝土强度达到设计强度80%时可扶直、翻身（当采用平卧浇捣时）100%时始可移动、吊装，扶直，平移和吊装必须平稳，防止急牵、冲击受扭或歪曲，扶直后的梁应搁置在两端点上，不许在跨中有支点；梁两侧应布置斜撑以防倾倒。起吊就位必须正确，就位后在跨中及支座应布置临时支撑（间距小6m，施工时应根据临时支撑布置要求在梁内侧补充埋设钢板），防止梁平面外失稳。受腐蚀性介质作用时，承重梁安装后，应将吊钩砸平或切割，用强度等级不低于C20混凝土包裹，
