【化工行业标准(HG)】 化工机器安装工程施工及验收规范(通用规定)

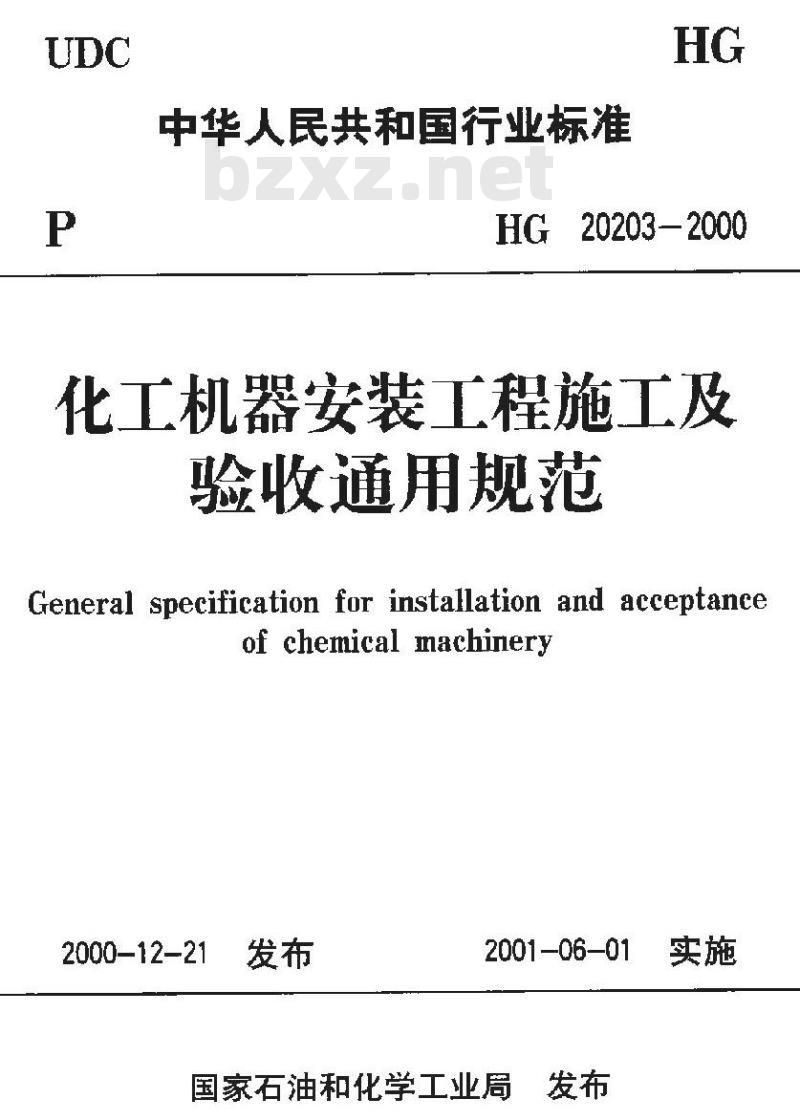

中华人民共和国行业标准
HG20203-2000
化工机器安装工程施工及
验收通用规范
General specification for installation and acceptanceof chemical machinery
2000-12-21
2001-06-01
国家石油和化学工业局Www.bzxZ.net

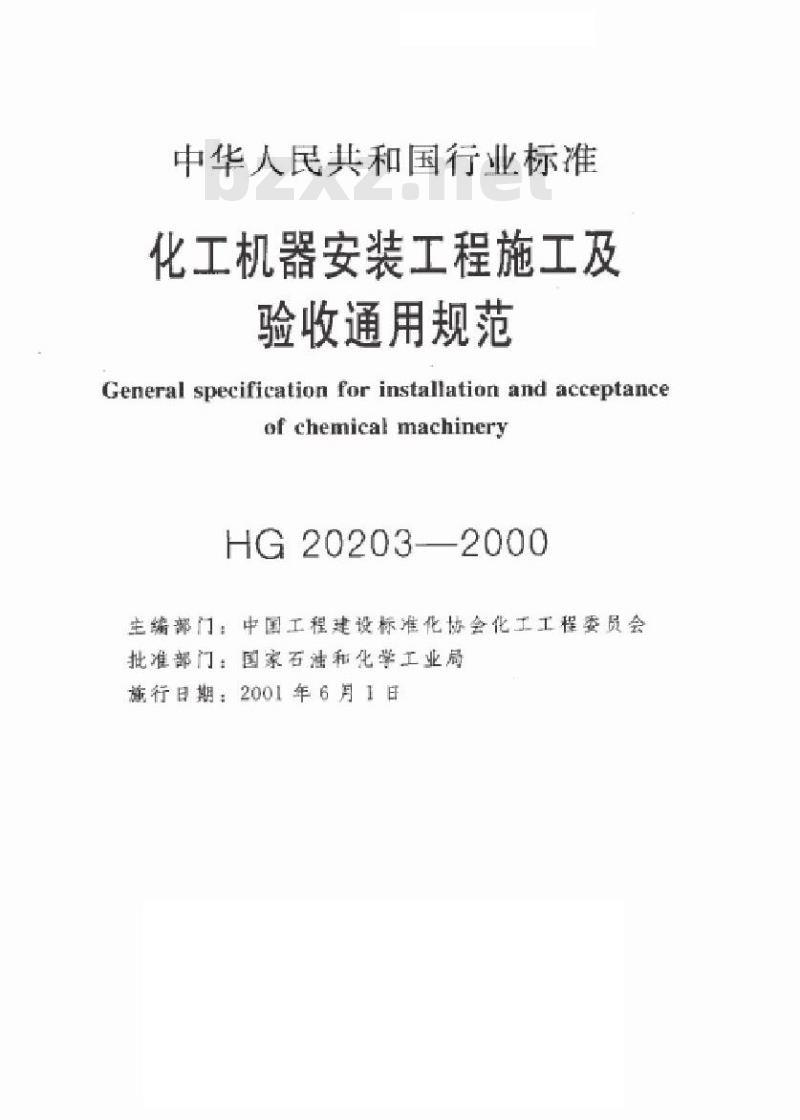

中华人民共和国行业标准
化工机器安装工程施工及
验收通用规范
General specification for installation and acceptanceof chemical machinery
HG20203-2000
主端部门：中国工程建设标准化协会化工工程委员会批准部门：国家石注和化学工业局施行日期：2001年6月1日

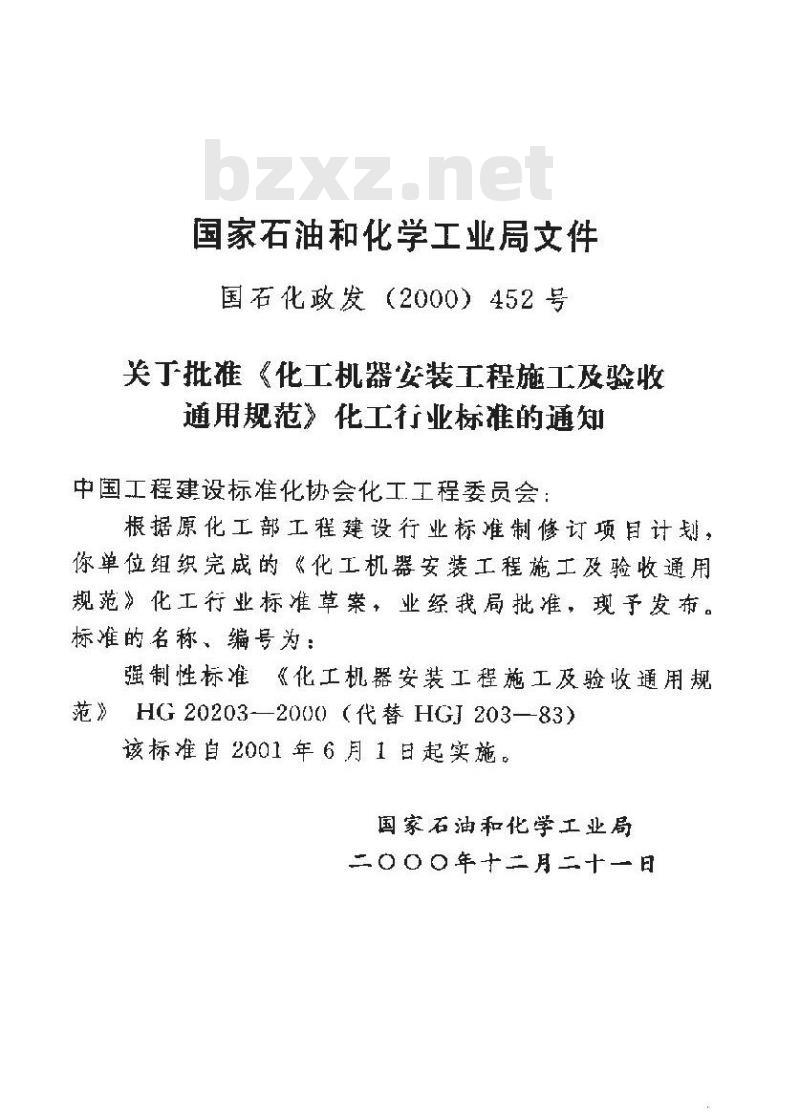

国家石油和化学工业局文件
国石化政发（2000）452号
关丁批准《化工机器姿装工程施工及骏收通用规范》化工行业标准的通知中国工程建设标准化协会化工工程委员会：根据原化工部工程建设行业标准制修订项目计划：你单位组织完成的《化工机器安装工程施工及验收通用规范》化工行业标准草案，业经我局批准，现予发布。标准的名称、编号为：
强制性标准《化工机器安装工程施工及验收通用规范》HG20203-—2000（代替HGI203—83）该标准自2001年6月1日起实施。国家石油和化学工业局
二〇0〇年十二月二十一日

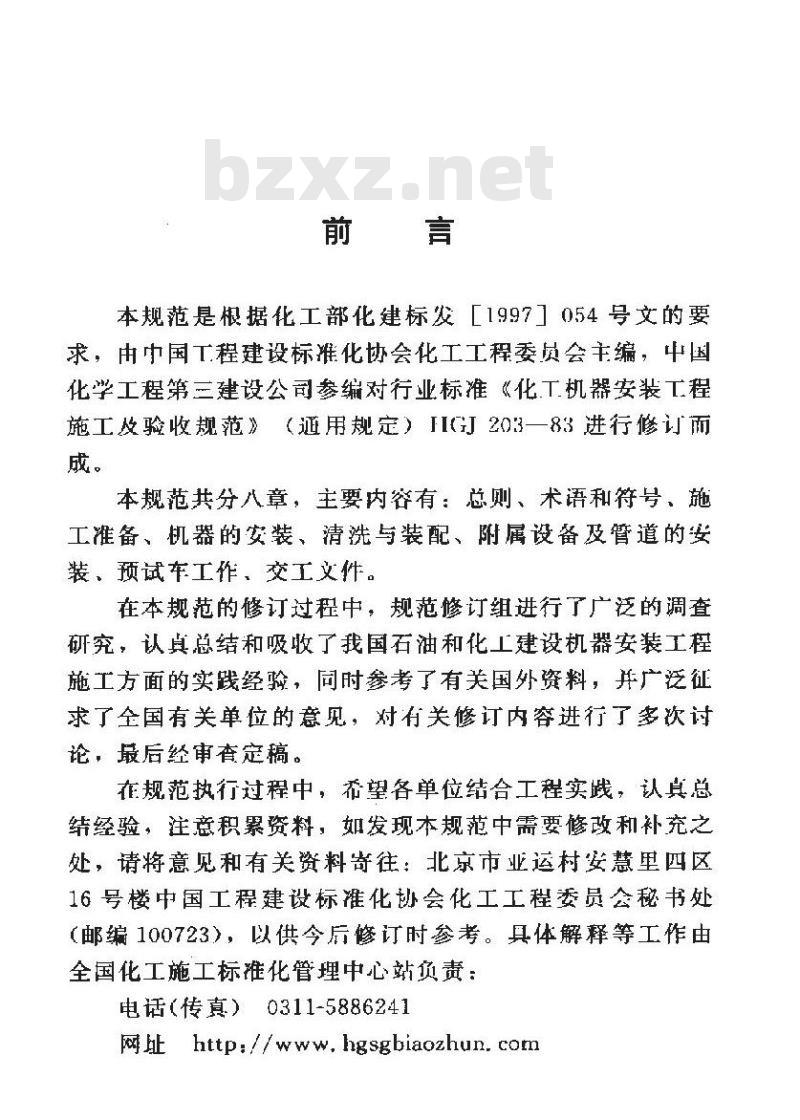

本规范是根据化工部化建标发厂19971054号文的要求，由中国工程建设标雅化协会化工工程委员会主编，中国化学工程第三建设公司参编对行业标准《化工机器安装工程施工及验收规范》（延用规定）IIG汀203一83进行修订而成。
本规范共分八章，主要内容有：总则、术语和符号、施工准备、机器的安装、清洗与装配、附属设备及管道的安装、预试车工作、交工文件。
在本规范的修订过程中。规范修订组进行广泛的调查研究，认真总结和吸收了我国石油和化工建设机器安装工程施工方面的实践经验，同时参考了有关国外资料，开广泛征求了全国有关单位的意见，对有关修订内容进行了多次讨论，最后经事香辐。
在规范执行过程中，希望各单位结合工程实践，认真总结经验，注意积累资料，如发现本规范中需要修改和补充之处，请将意见和有关资料寄往：北京市业运村安慧里四区16号楼中国工程建设标准化协会化工工程委员会秘书处（邮编100723），以供今后修订时参考。具体解释等工作由全国化工施工标锥化管埋中心站负责：电话（传真）0311-5886241

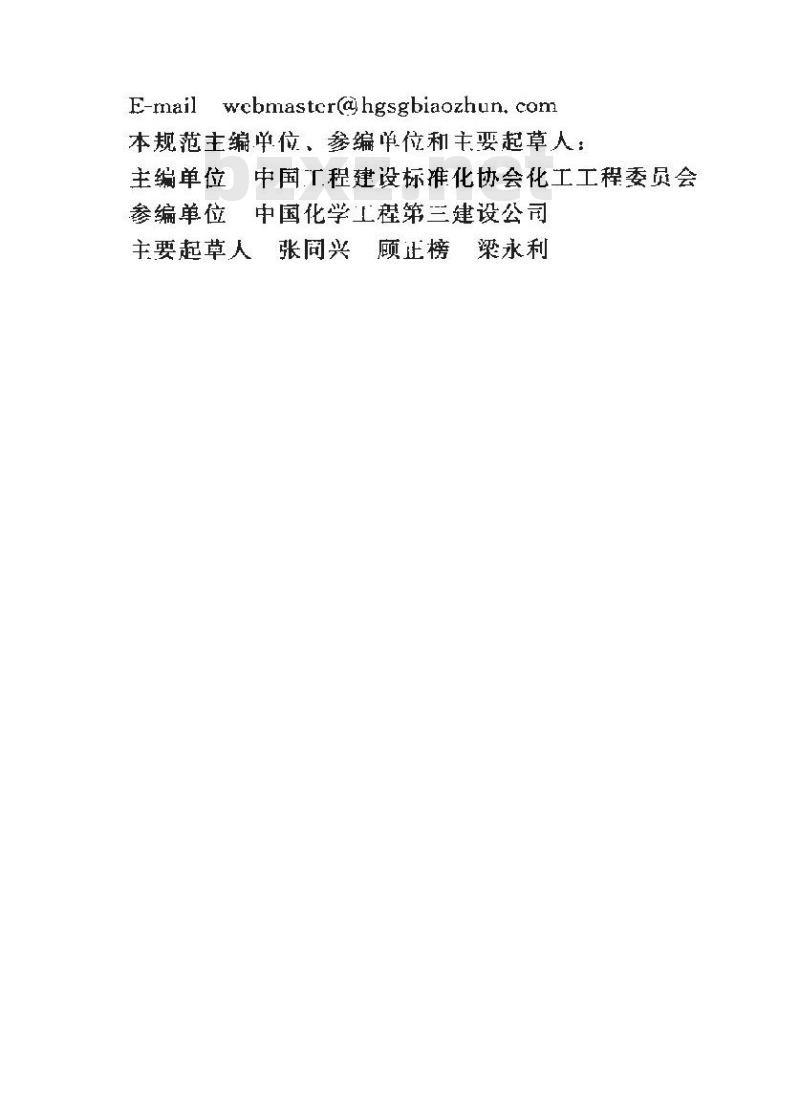

网 http://www, hgsgbiaozhun. corE-mailwcbmastcr(@hgsgbiaozhun.com本规范主编单位、参编单位和主要起草人：主编单位中国工程建设标推化协会化工工程委员会参编单位中国化学程第三建设公市主要起草人张同兴顾止榜梁永利1总则
2 术语和符号
2.1术语
2.2符号
3施工准备
技术准备
技术资料
开箱检验及管理
施工现肠应具备的条件
基础验收及处理
4机器的安装
有挚铁安装
无垫铁安瑟
地脚螺栓
就位、找平及找正
5清选与装配
5.1、一般规定
螺栓、键、定位销装配
5.3密动轴承装配
5.4滑动轴承装配
5.5过盈配合件装配
密封元件装配···.
5.7传动带，链条及齿轮装，
6附属设备及管道的安装
6.1附属设备安装
6.2油系统及其他系统的誉道安装6.3管道与机骼的连接
了预试车工作
预试车工作的分工及职责
预试车具备的条件及准备工作
系统试验及公用工程试运行工作单机试车
工文件
附录A
附录B
附录C
附录D
附录E
附录F
附录G
附录 H
压浆法或座浆法放玉垫铁
无垫铁安装
地脚螺栓的拧紧力矩及轴向拉力参考数值：1
联轴器对中找正操作方法
灌浆用混凝土的配比
清洗液的配方和选择
常用除锈方法及质量要求
常用防咬合剂
附录J、螺栓刚度、被连接件刚度及紧固力矩的计算方法
附录 K
附录L
附录M
附录 N
过盈配合及过渡配合的装配方法.三角胶带拉紧力的调整
管道酸洗液的配合比
本规范用词说明
1总则
1.0.1为指导化工机器安装工程，提高施工水平，保证质量和安全，制订本规范。
1.2本规范适用于化工生产用的压缩桃，风机、化工用、离心机、搅拌器、过滤机、干燥机、制冷机等化工机器安装工程的施丁、单机试车及验收。1.0.3化了机器的联动试车、生产雄备、化工投料及生产考核等工作，由建设单位按照国家现行标准《化学工业大：中型装置试车工作规范》HGJ231和《化学工业大，中型装置生产准备士作规范》HGJ232进行。1.0.4各类化工机器在施工对程中，除应热行本规范规定的基本技术要求外，还必频执行现行的专项化工机器施及验收规范（简称专项规范）及机器技术文件的规定。1与机器框关的配管，电气、仪表，防腐、保温，脱脂等专业工程，应按设计技术文件及相关的国家现行标准，规范进行施工及收，
[..(化工机器安装工程中的安全技术、劳动游护、环境保护及消防等要求，应按国象现行标雅、规范中的相关规定执行。
1.0.7机器安装中应用的计量单位制和计量器具、仪器、仪表和设备，必须执行国家现行计量法的规定：其精度等级不应低于被检测对象的精度等级。1
2.1.1机械
2术语和符号
2.1术语
机器和设备的统称。
2.1.2机器
配有驱动装置并以运动的作用部件为主的机械。2.1.3设备
以静置的作用部件为主的机械。2.1.4机组
出儿种不同的机器、附属设备及检测白控系统等组合，为完成一任务的机械联合体。
2.1.5基准
机器安装检测时，为了测量、调整一个或几个相对的点、线、面位置度，而确定作为起点标准位置的点，线、面。2. 1. 6 基本尺寸
由设计给定的尺寸。是用来确定偏差极限尺寸的一个基准尺寸。
2.1.7偏差
某一尺寸增或减其基本尺寸，所得的代数差。2.1.8允许偏差
设计确定基本尺寸的同时，为满足某种使用的要求，而确定的允许尺寸变化的两个界限所许可偏差的极限范围。.2.
2.1.9对中偏差
调整轴线相对于基准轴线在轴向及径向位置上的偏差。2. 1. 102
径间位移
调整轴线相对丁基准轴线在径向位置上的偏移量。2. 1. 11
轴向倾斜
调整轴线相对于基准轴线的倾斜程度。水平度
某一平面相对于水平面（完全静止的水所形成的平面）的倾斜程度。
2. 1. 134
铅垂度
某一直线相对于铅垂线（垂直于水平面的直线）的倾斜程度。
2.1.14—次泄浆
机器经过初找平，找正合格后，对地脚螺栓预留孔的灌浆。2. 1.15 二次灌浆
机器经过按规定找平、找止合格后，对机器的基础与底座面之间的灌浆。
2.1.16 公用工程
化工装置中的油、水，气、汽系统等配套工程。2.1.17中闻交接
单项工程或部分装置按设计图样及技术文件所规定的范围全部完成施工任务，并经单机试车合格后，施工单位和建设单位所作的交接工作
2.2符号
2.2.10、中—平面角。单位：rad（弧度）、（度）。.3.
长度。单位：m（米）、mim（毫米）。宽度。单位：m（米）、mm（毫米）。高度。单位：m（米）、mm（毫米）。r、R-一半径。单位：m（米）、mm（毫米)。一直径。单位：m（米）、mm（毫米）。d、D-
面积。单位：m2（平方米）、mm2（平方毫米）。
时间。单位：h（小时）、min（分）、s（秒）。77
质量。单位：kg（T克）。
一力、重力。单位：N（牛顿）。M、T.一力矩、转矩、力偶矩。单位：N·m（牛·米）。
P_一压力、压强。单位：MPa（兆帕）。T—热力学温度。单位：K（尔文）。一摄氏温度。单位：℃（摄氏度）。n--转速。单位：r/min（转/分）。——组数。单位：组。
C-一安全系数或间隙值。
一材料线膨胀系数（10-6/℃）。At--
工作温度与环境温度差。单位：℃（摄氏度）。3施工准备
3.1技术准备
3.1。1建设单位应组织工程监理、生产、施工、安全质量监督等单位的有关人员参加，由设计单位进行设计技术交底和施工图样的专业会审及综合会审，并签发“设计技术交底记录和“施工图样会审记录”。上述记录应与施工图样、设计技术文件等效。
3.1.2施工单位应根据机器安装工程具体项日内容，编写施工技术方案或技术措施。施工技术方案技术播施经施单位技术主管部门审定、批准后，应向施工人员作技术交底。
3.1.3施工单位应组织有关施工人员参加分级进行的施工技术交底，开签发“施丁技术交底卡”，其内容与施丁技术方案、技术措施等效。
3.1.4机器及其附属设备等机组相关的施工图样和技术文件未经技术交底和施工图样会审的，不得作为施工文件使用。
3.2技术资料
3.2.1、建设单位应向施工单位提供以下技术资料：1安装工程施工图样和设计技术文件；5.
