【化工行业标准(HG)】 液压气动用多层密封组件测量叠层高度的方法

UDC678.4.03-47:620.1

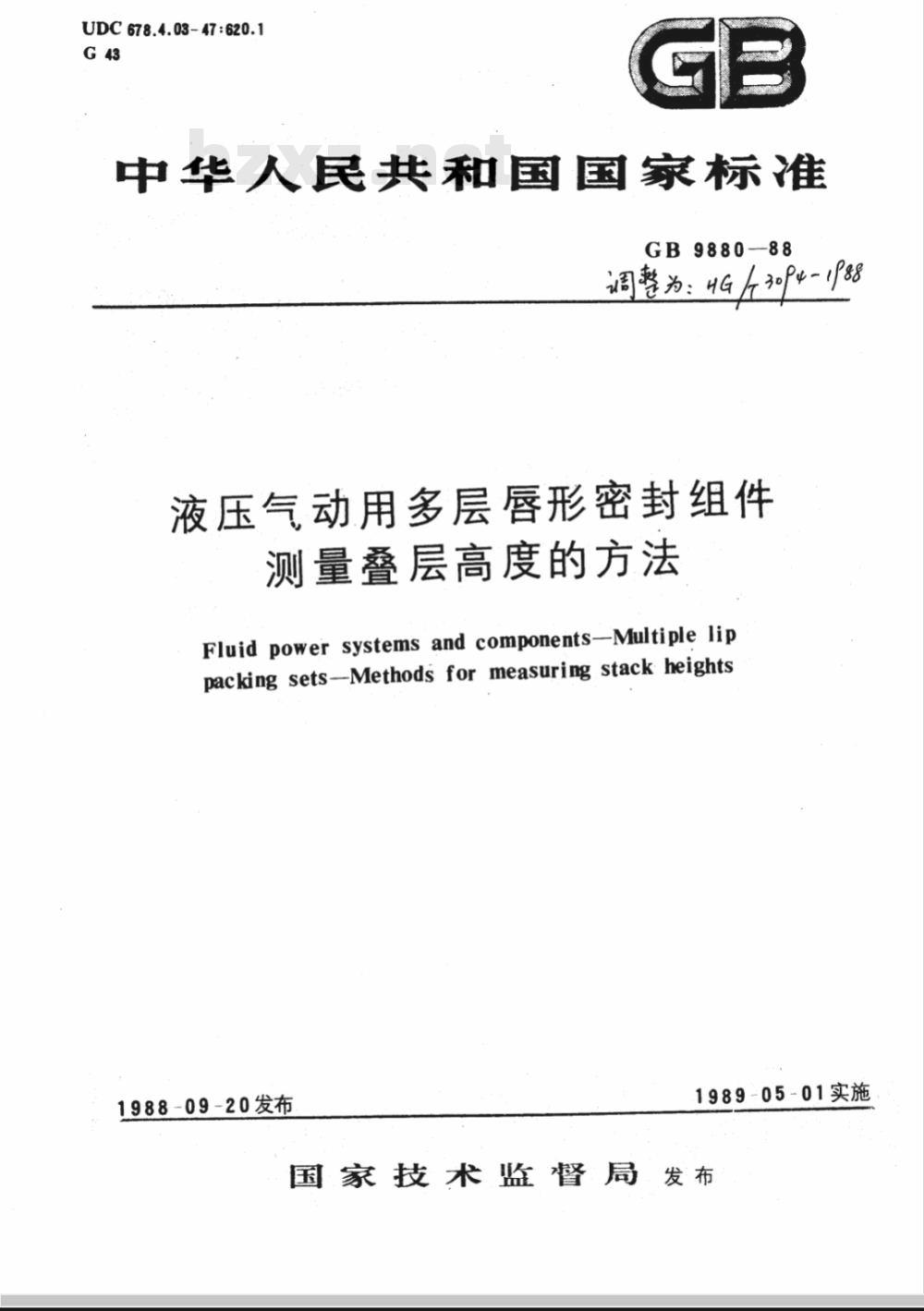

中华人民共和国国家标准
GB 9880-88
调替为： 4G左3p-188
液压气动用多层唇形密封组件
测量叠层高度的方法
Fluid power systems and components--Multiple lippacking sets--Methods for measuring stack heights1988-09-20发布
1989-05-01实施
国家技术监督局发布

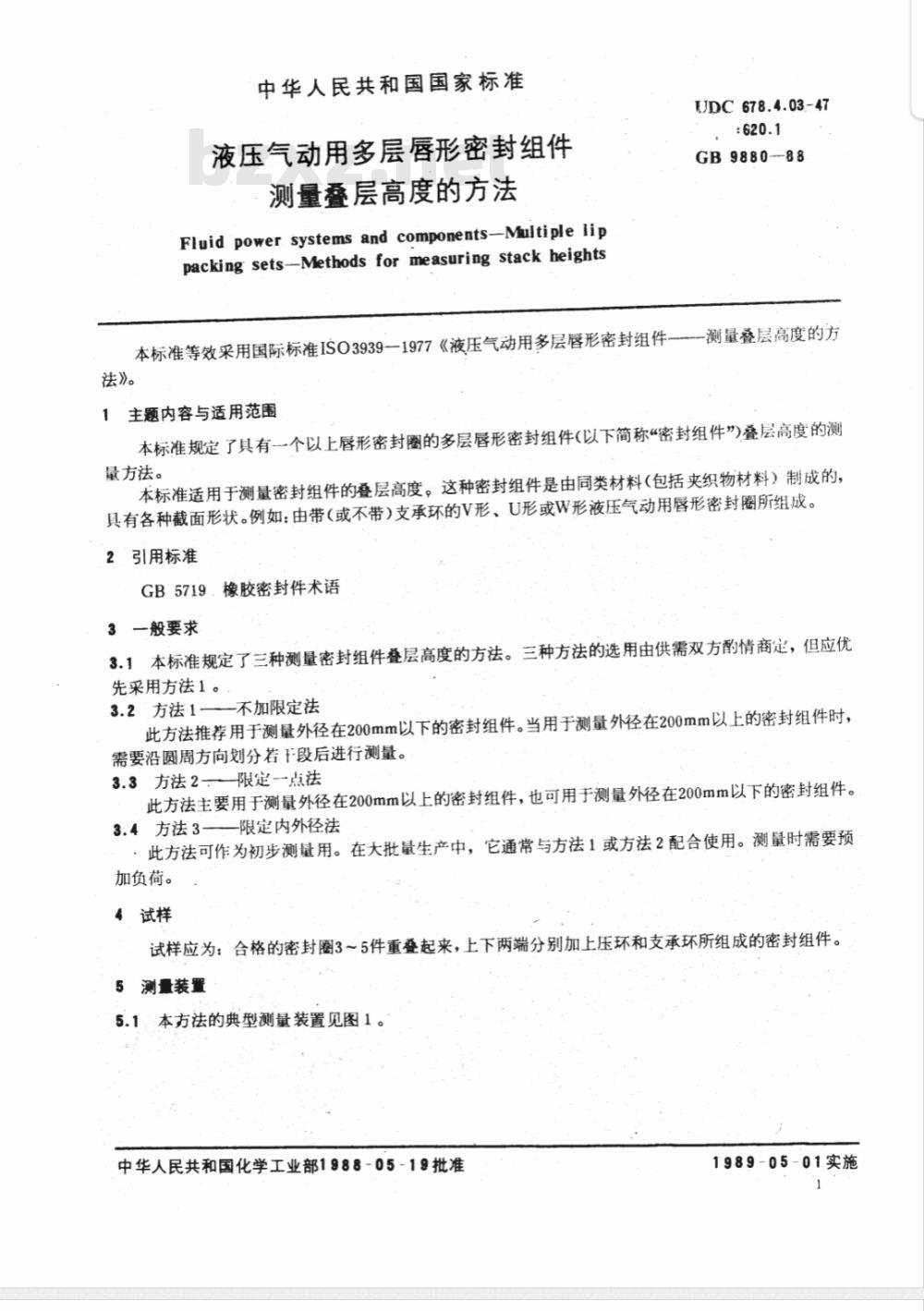

中华人民共和国国家标准
液压气动用多层唇形密封组件
测量叠层高度的方法
Fluid power systems and components-Multiple lippacking sets--Methods for measuring stack heights本标准等效采用国际标准ISO3939-1977《液压气动用多层唇形密封组件法》。
UDC678.4.03-47
GB9880--88
一测量叠层高度的方
主题内容与适用范围
本标准规定了具有一个以上唇形密封圈的多层唇形密封组件(以下简称“密封组件\)叠层高度的测量方法。
本标准适用于测量密封组件的叠层高度。这种密封组件是由同类材料（包括夹织物材料）制成的，具有各种截面形状。例如：由带(或不带）支承环的V形、U形或W形液压气动用唇形密封圈所组成。2、引用标准
GB5719.橡胶密封件术语
3一般要求
3.1本标准规定了三种测量密封组件叠层高度的方法。三种方法的选用由供需双方酌情商定，但应优先采用方法1。
—不加限定法
3.2方法1—
此方法推荐用于测量外径在200mm以下的密封组件。当用于测量外径在200mm以上的密封组件时，需要沿圆周方向划分若段后进行测量。3.3方法2-限定-点法
此方法主要用于测量外径在200mm以上的密封组件，也可用于测量外径在200mm以下的密封组件。3.4方法3—限定内外径法
·此方法可作为初步测量用。在大批量生产中，它通常与方法1或方法2配合使用。测量时需要预加负荷。
4试样
试样应为：合格的密封圈3～5件重叠起来，上下两端分别加上压环和支承环所组成的密封组件。5测量装置
5.1，本方法的典型测量装置见图1。中华人民共和国化学工业部1988-05-19批准1989-05-01实施免费标准下载网bzxz
滑动轴承
GB9880-88

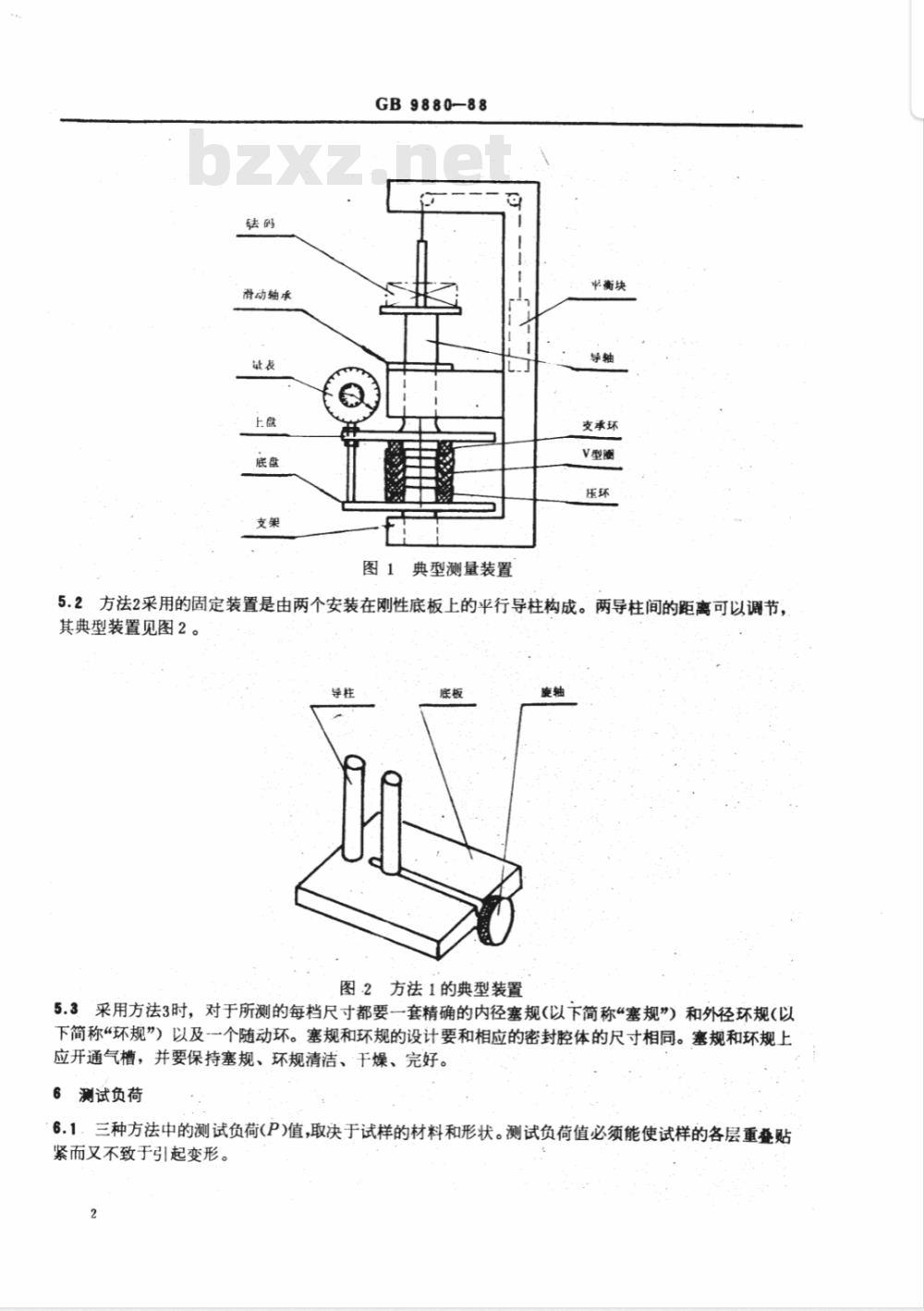

图1典型测量装置
支承环
V型阀
5.2方法2采用的固定装置是由两个安装在刚性底板上的平行导柱构成。两导柱间的距离可以调节，其典型装置见图2。
图2方法1的典型装置
5.3采用方法3时，对于所测的每档尺寸都要一套精确的内径塞规(以下简称“塞规\）和外径环规（以下简称“环规”）以及个随动环。塞规和环规的设计要和相应的密封腔体的尺寸相同。塞规和环规上应开通气槽，并要保持塞规、环规清洁、干燥、完好。6测试负荷
6.1．三种方法中的测试负荷(P)值,取决于试样的材料和形状。测试负荷值必须能使试样的各层重叠贴紧而又不致于引起变形。
GB9880-88

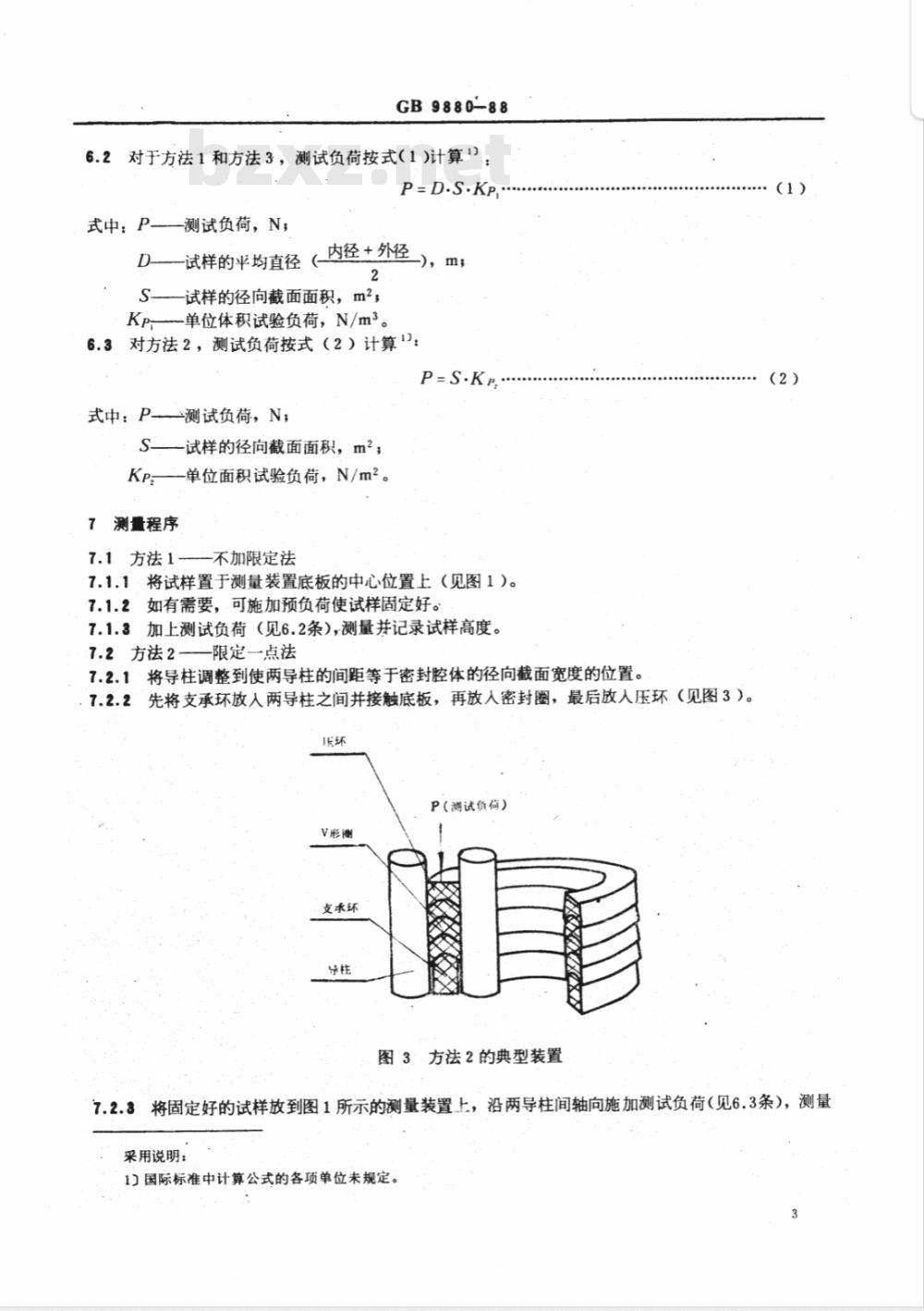

6.2对于方法1和方法3，测试负荷按式（1)计算1）P=D.S.Kp
式中：P
测试负荷，N；
D——试样的平均直径（←内径+外径)2
一试样的径向截面面积，m2，
Kp单位体积试验负荷，N/m3。
6.3对方法2，测试负荷按式（2）计算\)：式中：P测试负荷，N；
S—试样的径向截面面积，m2；
Kp—单位面积试验负荷，N/m2。?测量程序
7.1方法1
一不加限定法
7.1.1·将试样置于测量装置底板的中心位置上（见图1）。7.1.2如有需要，可施加预负荷使试样固定好。7.1.3加上测试负荷（见6.2条），测量并记录试样高度。7.2方法2—限定点法
7.2.1将导柱调整到使两导柱的间距等于密封腔体的径向截面宽度的位置。先将支承环放入两导柱之间并接触底板，再放人密封圈，最后放入压环（见图3）。7.2.2
P（测试负荷）
V形澳
支承环
图3方法2的典型装置
（1）
（2）
7.2.3将固定好的试样放到图1所示的测量装置上，沿两导柱间轴向施加测试负荷（见6.3条），测量采用说明：
1)国际标准中计算公式的各项单位未规定。3
GB9880-88
并记录试样高度。

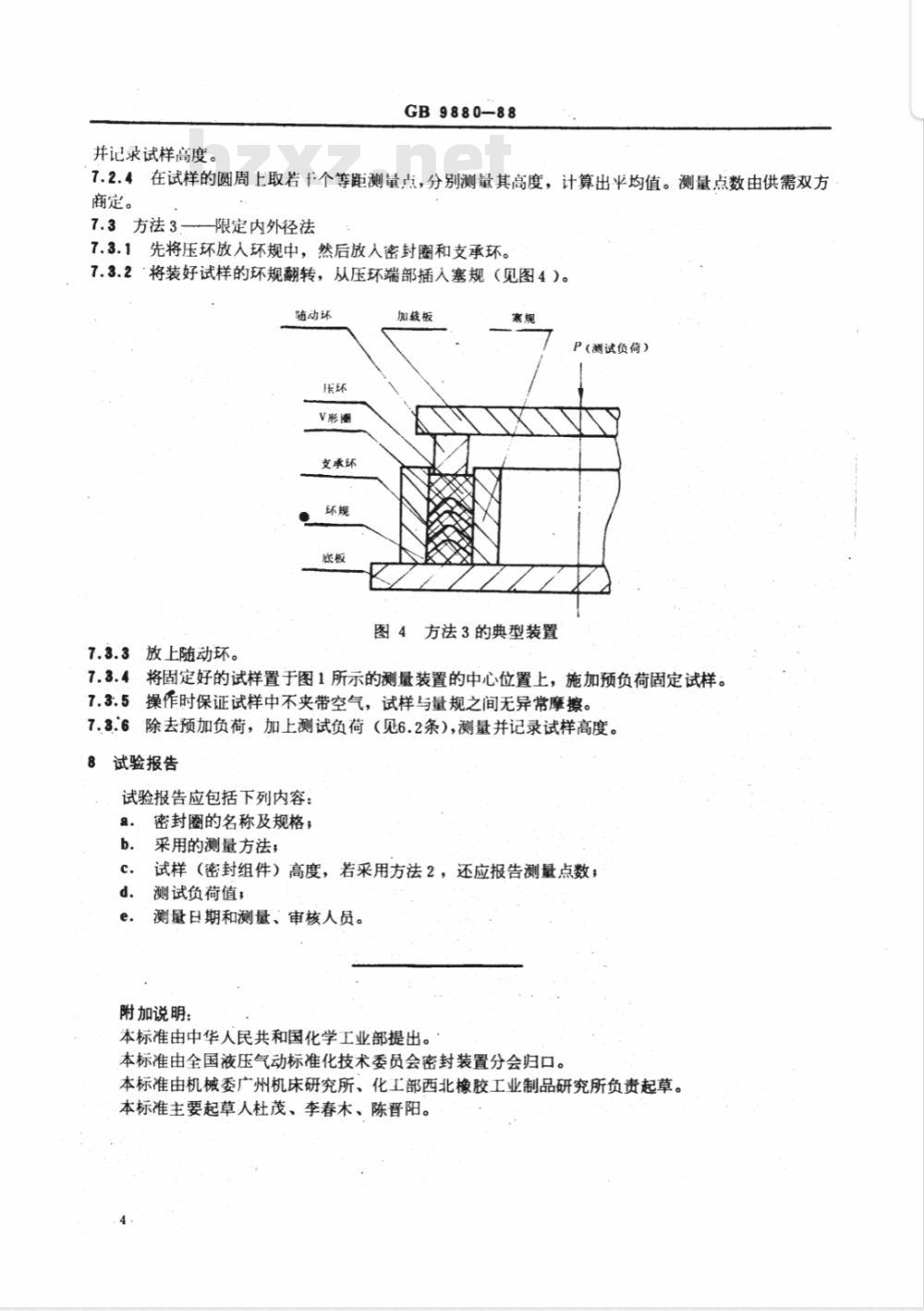

7.2.4在试样的圆周上取若于个等距测量点，分别测量其高度，计算出平均值。测量点数由供需双方商定。
7.3方法3—
一限定内外径法
7.3.1先将压环放人环规中，然后放人密封圈和支承环。7.3.2将装好试样的环规翻转，从压环端部插人塞规（见图4）。随动环
V形通
支承环
7.3.3放上随动环。
加载板
P(测试负荷）
图4方法3的典型装置
7.3.4，将固定好的试样置于图1所示的测量装置的中心位置上，施加预负荷固定试样。7.3.5操作时保证试样中不夹带空气，试样与量规之间无异常摩擦。7.3.6除去预加负荷，加上测试负荷（见6.2条），测量并记录试样高度。8
试验报告
试验报告应包括下列内容：
密封圈的名称及规格；
采用的测量方法；
试样（密封组件）高度，若采用方法2，还应报告测量点数；测试负荷值；
测量日期和测量、审核人员。
附加说明：
本标准由中华人民共和国化学工业部提出。本标准由全国液压气动标准化技术委员会密封装置分会归口。本标准由机械委广州机床研究所、化工部西北橡胶工业制品研究所负责起草。本标准主要起草人杜茂、李春木、陈晋阳。中华人民共和国
国家标准
液压气动用多层昏形密封组件
测量叠层高度的方法
GB9880—88
中国标准出版社出版
（北京复外三里河）
中国标准出版社北京印刷厂印剧新华书店北京发行所发行：各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数80001989年7月第一版1989年7月第一次印刷印数13000
书号：155066·1-6316定价0.50元标目11437
