【化工行业标准(HG)】 耐电弧漆耐电弧性测定法

中华人民共和国化学工业部
部标准
耐电弧漆耐电弧性测定法
HG2-6080

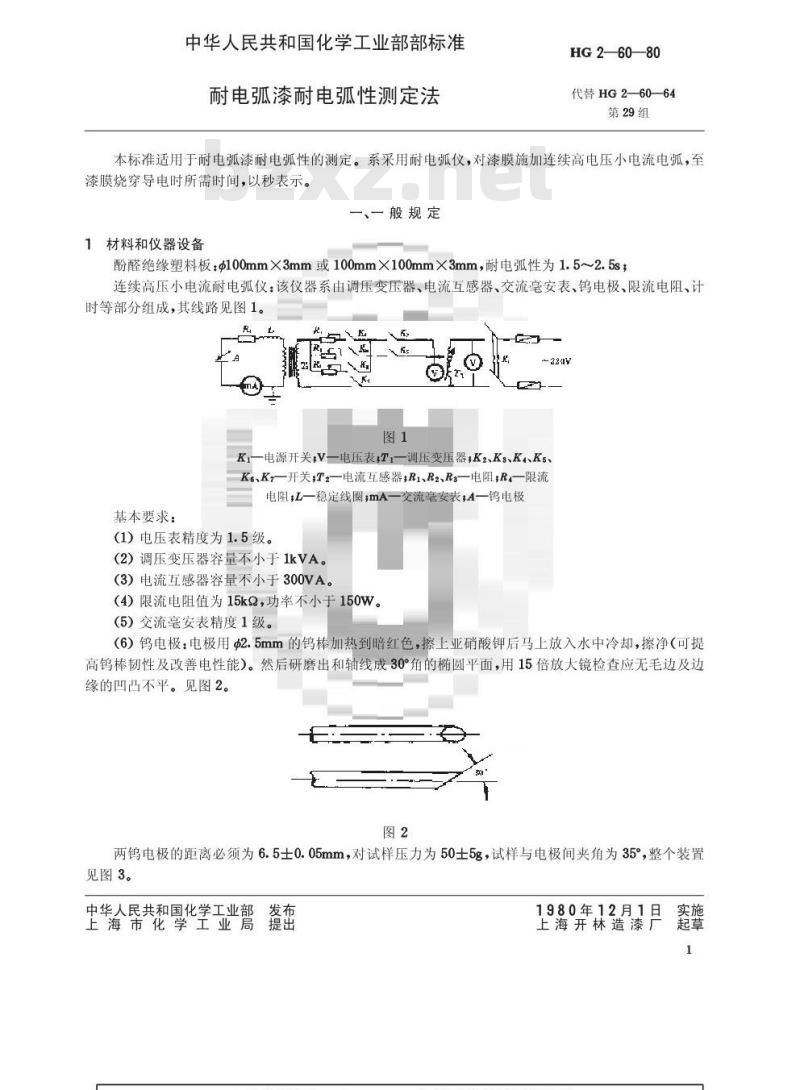

中华人民共和国化学工业部部标准耐电弧漆耐电弧性测定法
HG2—60—80
代替HG2—60—64
第29组
本标准适用于耐电弧漆耐电弧性的测定。系采用耐电弧仪，对漆膜施加连续高电压小电流电弧，至漆膜烧穿导电时所需时间，以秒表示。一、一般规定
1材料和仪器设备
酚醛绝缘塑料板：9100mm×3mm或100mm×100mm×3mm，耐电弧性为1.5~2.5s连续高压小电流耐电弧仪：该仪器系由调压变压器、电流互感器、交流毫安表、钨电极、限流电阻、计时等部分组成，其线路见图1。
K—电源开关,V—电压表,Ti-调压变压器，K2、Ks、KKs、K6、K开关;T2—电流互感器;Ri1、R2、R3—电阻，R—限流电阻，L一稳定线圈；mA一交流毫安表，A一钨电极基本要求：
(1）电压表精度为1.5级。
(2）调压变压器容量不小于1kVA。(3）电流互感器容量不小于300VA。（4）限流电阻值为15kQ，功率不小于150W。(5）交流毫安表精度1级。
（6）钨电极：电极用d2.5mm的钨棒加热到暗红色，擦上亚硝酸钾后马上放入水中冷却，擦净（可提高钨棒韧性及改善电性能）。然后研磨出和轴线成30°角的椭圆平面，用15倍放大镜检查应无毛边及边缘的凹凸不平。见图2。
两钨电极的距离必须为6.5士0.05mm，对试样压力为50士5g，试样与电极间夹角为35°整个装置见图3。
中华人民共和国化学工业部
上海市化学工业局
1980年12月1日
上海开林造漆厂
HG2—60—80下载标准就来标准下载网

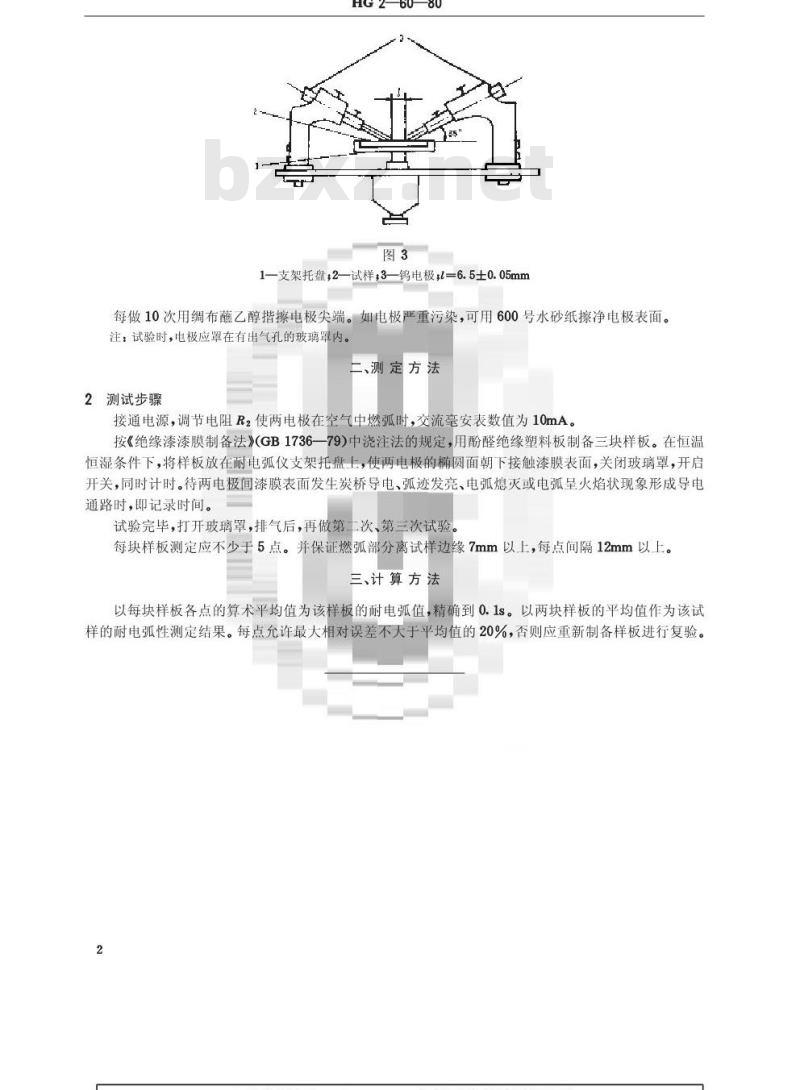

1支架托盘，2试样，3钨电极=6.5土0.05mm每做10次用绸布蘸乙醇指擦电极尖端。如电极严重污染，可用600号水砂纸擦净电极表面。注：试验时，电极应罩在有出气孔的玻璃罩内。二、测定方法
2测试步骤
接通电源，调节电阻R2使两电极在空气中燃弧时，交流毫安表数值为10mA。按《绝缘漆漆膜制备法》(GB1736—79)中浇注法的规定，用酚醛绝缘塑料板制备三块样板。在恒温恒湿条件下，将样板放在耐电弧仪支架托盘上，使两电极的椭圆面朝下接触漆膜表面，关闭玻璃罩，开启开关，同时计时。待两电极间漆膜表面发生炭桥导电、弧迹发亮、电弧熄灭或电弧呈火焰状现象形成导电通路时，即记录时间。
试验完毕，打开玻璃罩，排气后，再做第二次、第三次试验每块样板测定应不少于5点。并保证燃弧部分离试样边缘7mm以上，每点间隔12mm以上。三、计算方法
以每块样板各点的算术平均值为该样板的耐电弧值，精确到0.1s。以两块样板的平均值作为该试样的耐电弧性测定结果。每点允许最大相对误差不大于平均值的20%，否则应重新制备样板进行复验。2
