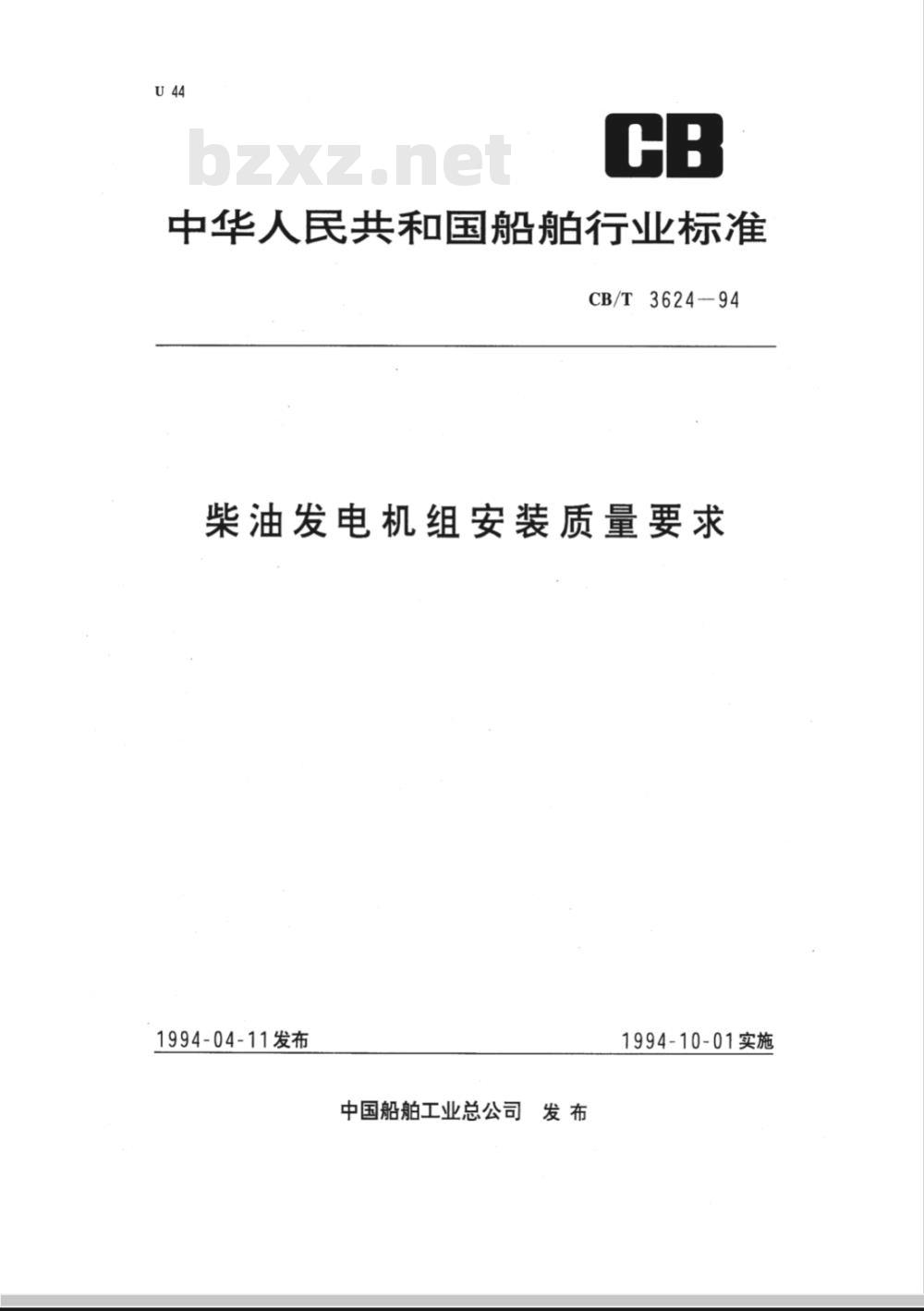

中华人民共和国船舶行业标准wwW.bzxz.Net
CB/T3624-94
柴油发电机组安装质量要求
1994-04-11发布
中国船舶工业总公司发布
1994-10-01实施

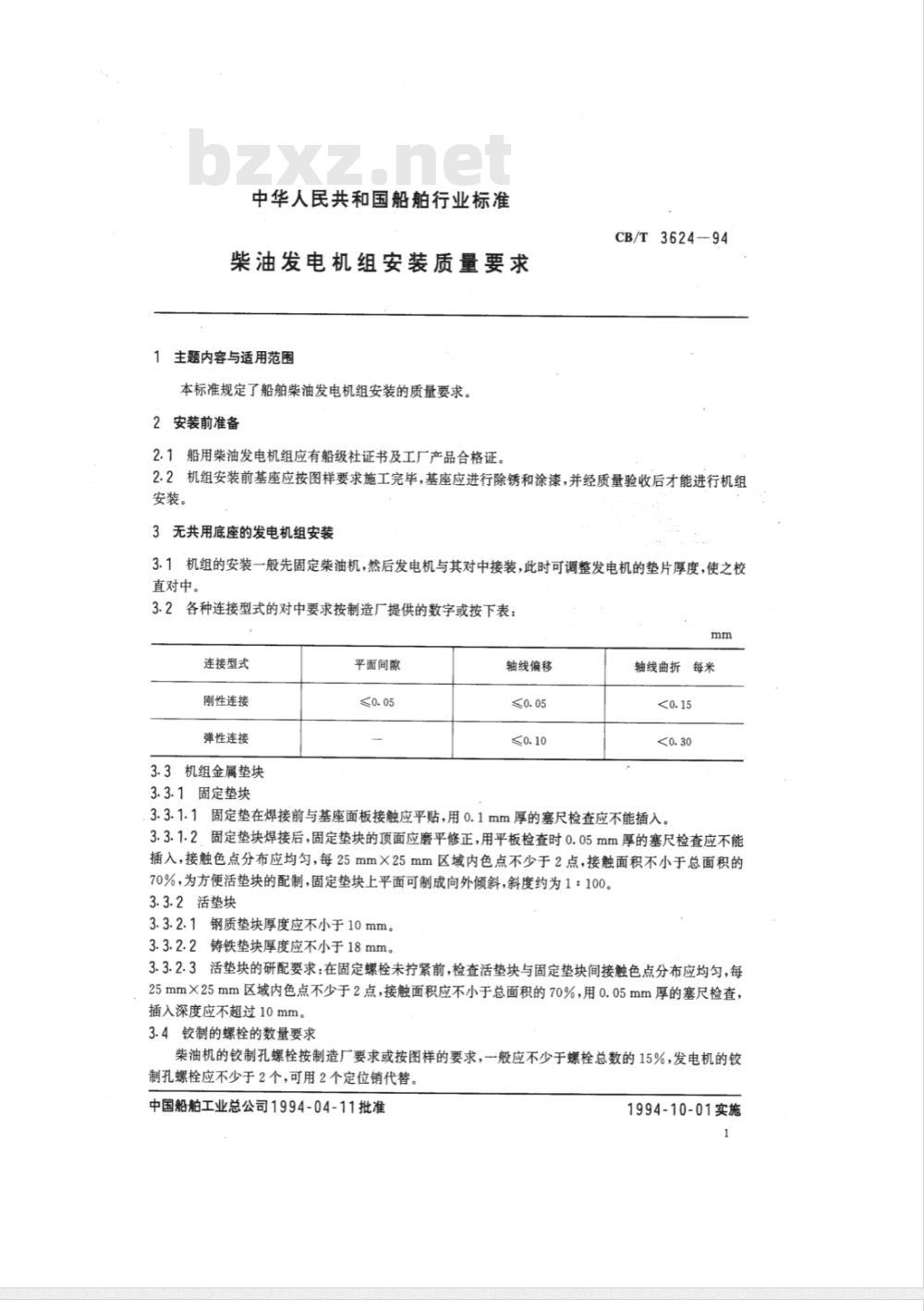

中华人民共和国船舶行业标准
柴油发电机组安装质量要求
1主题内容与适用范围
本标准规定了船舶柴油发电机组安装的质量要求。2安装前准备
2.1船用柴油发电机组应有船级社证书及工厂产品合格证。CB/T3624-94
2.2机组安装前基座应按图样要求施工完毕，基座应进行除锈和涂漆，并经质量验收后才能进行机组安装。
3无共用底座的发电机组安装
3.1机组的安装一般先固定柴油机，然后发电机与其对中接装，此时可调整发电机的垫片厚度，使之校直对中。
3.2各种连接型式的对中要求按制造厂提供的数字或按下表：mm
连接型式
刚性连接
弹性连接
3.3机组金属垫块
3.3.1固定垫块
平面间隙
轴线偏移
轴线曲折每米
3.3.1.1固定垫在焊接前与基座面板接触应平贴，用0.1mm厚的塞尺检查应不能插入。3.3.1.2、固定垫块焊接后，固定垫块的项面应磨平修正，用平板检查时0.05mm厚的塞尺检查应不能插入，接触色点分布应均匀，每25mmX25mm区域内色点不少于2点，接触面积不小于总面积的70%，为方便活垫块的配制，固定垫块上平面可制成向外倾斜，斜度约为1：100。3.3.2活垫块
3.3.2.1钢质垫块厚度应不小于10mm。3.3.2.2铸铁垫块厚度应不小于18mm。3.3.2.3活垫块的研配要求：在固定螺栓未拧紧前，检查活垫块与固定垫块间接触色点分布应均匀，每25mm×25mm区域内色点不少于2点，接触面积应不小于总面积的70%，用0.05mm厚的塞尺检查，插入深度应不超过10mm。
3.4铰制的螺栓的数量要求
柴油机的铰制孔螺栓按制造厂要求或按图样的要求，一般应不少于螺栓总数的15%，发电机的铰制孔螺栓应不少于2个，可用2个定位销代替。中国船舶工业总公司1994-04-11批准1994-10-01实施

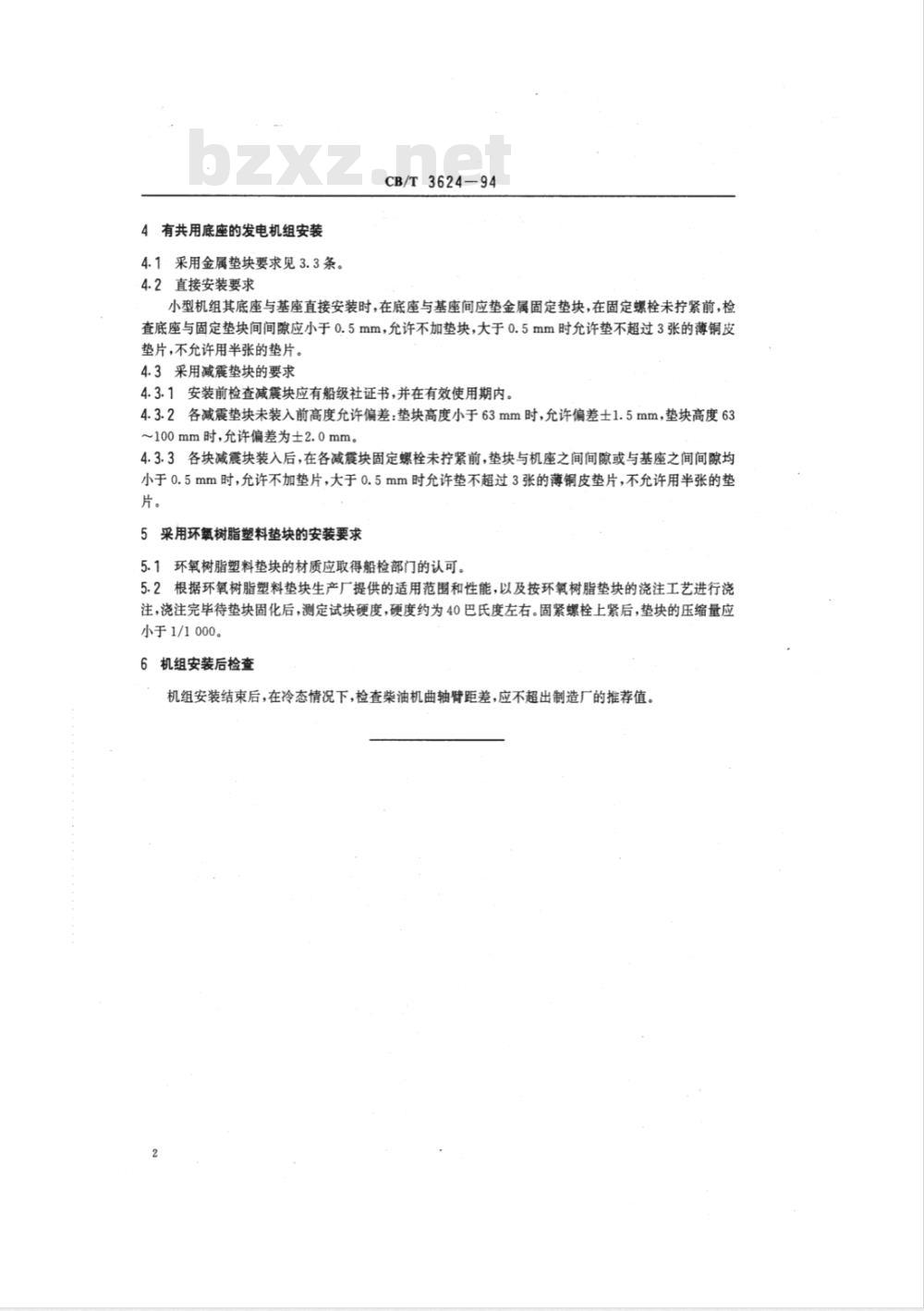

4有共用底座的发电机组安装
4.1采用金属垫块要求见3.3条。4.2直接安装要求
CB/T3624—94
小型机组其底座与基座直接安装时，在底座与基座间应垫金属固定垫块，在固定螺栓未拧紧前，检查底座与固定垫块间间隙应小于0.5mm，允许不加垫块，大于0.5mm时允许垫不超过3张的薄铜皮垫片，不允许用半张的垫片。
4.3采用减震垫块的要求
4.3.1安装前检查减震块应有船级社证书，并在有效使用期内。4.3.2各减震垫块未装入前高度允许偏差：垫块高度小于63mm时，允许偏差土1.5mm，垫块高度63~100mm时，允许偏差为士2.0mm。4.3.3各块减震块装入后，在各减震块固定螺栓未拧紧前，垫块与机座之间间隙或与基座之间间隙均小于0.5mm时，允许不加垫片，大于0.5mm时允许垫不超过3张的薄铜皮垫片，不允许用半张的垫片。
5采用环氧树脂塑料垫块的安装要求5.1环氧树脂塑料垫块的材质应取得船检部门的认可。5.2根据环氧树脂塑料垫块生产厂提供的适用范围和性能，以及按环氧树脂垫块的浇注工艺进行浇注，浇注完毕待垫块固化后，测定试块硬度，硬度约为40巴氏度左右。固紧螺栓上紧后，垫块的压缩量应小于1/1000。
6机组安装后检查

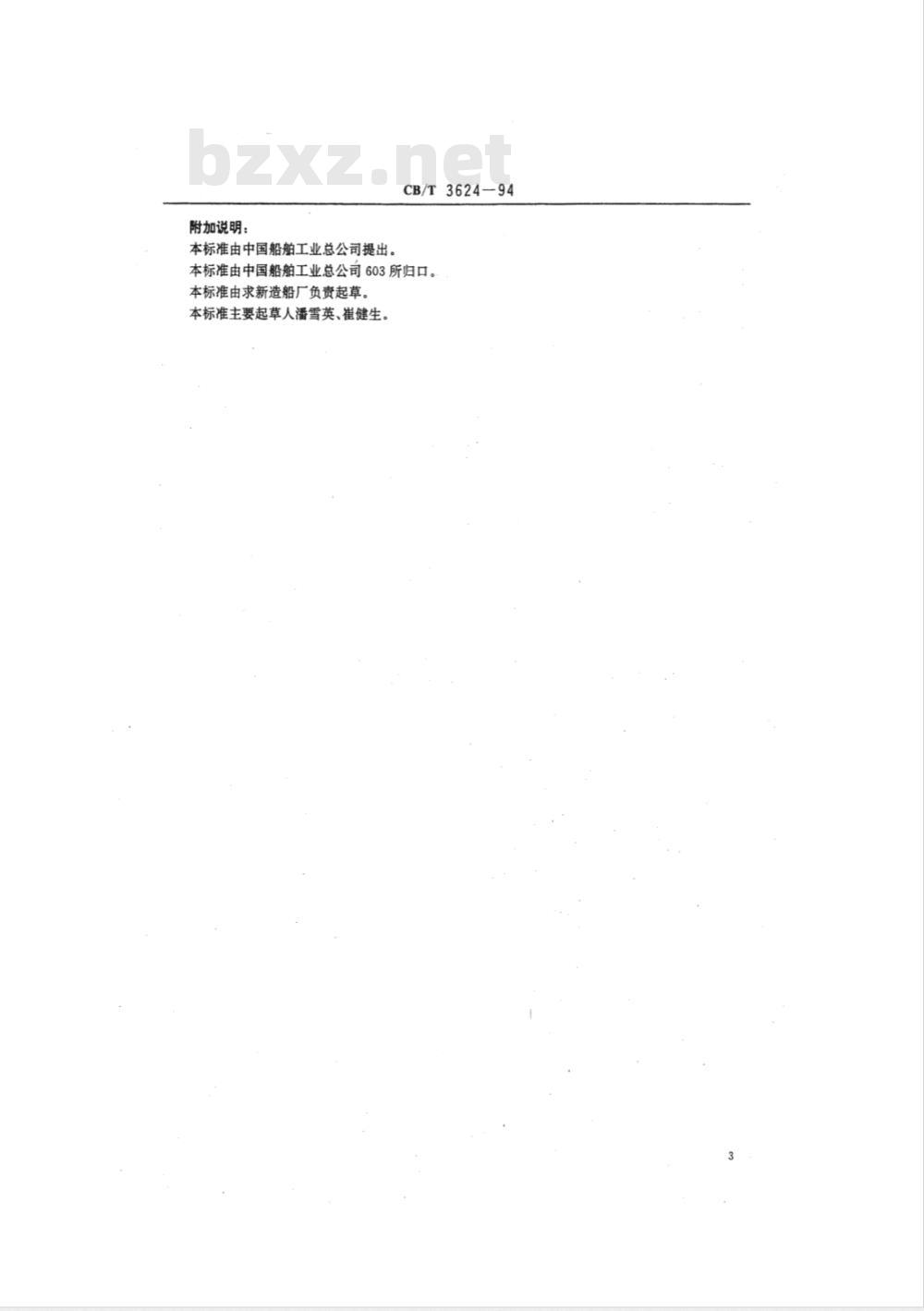

机组安装结束后，在冷态情况下，检查柴油机曲轴臂距差，应不超出制造厂的推荐值。附加说明：
本标准由中国船舶工业总公司提出。CB/T3624-94
本标准由中国船舶工业总公司603所归口。本标准由求新造船厂负责起草。本标准主要起草人潘雪英、崔健生。*草庐一苇*提供优质文档，如果你下载的文档有缺页、模糊等现象或者遇到找不到的稀缺文件，请发站内信和我联系！我一定帮你解决！本人有各种国内外标准 20 余万个，包括全系列 GB国标及国内行业及部门标准，全系列BSIEN
