【船舶行业标准(CB)】 机电设备安装质量要求

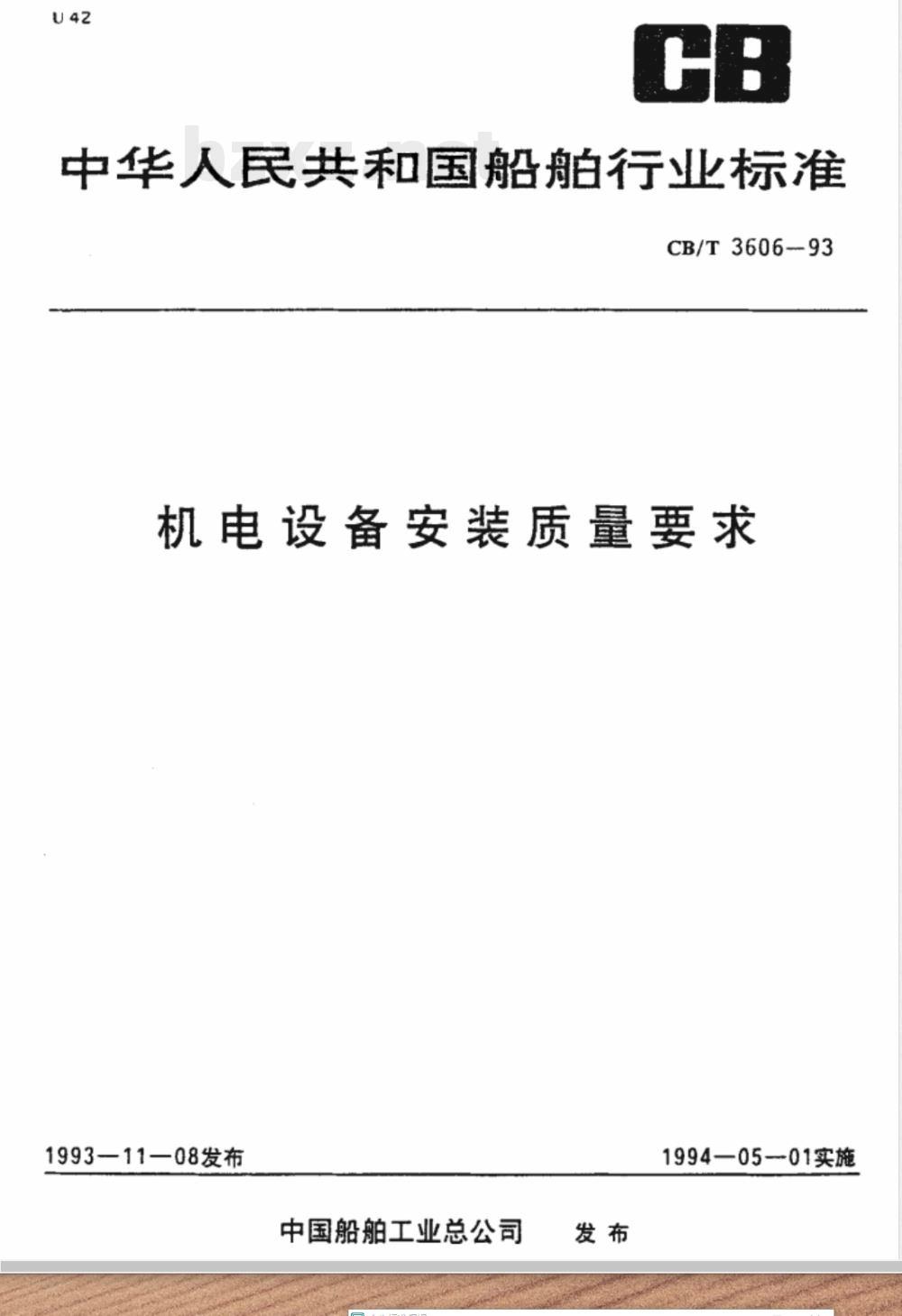

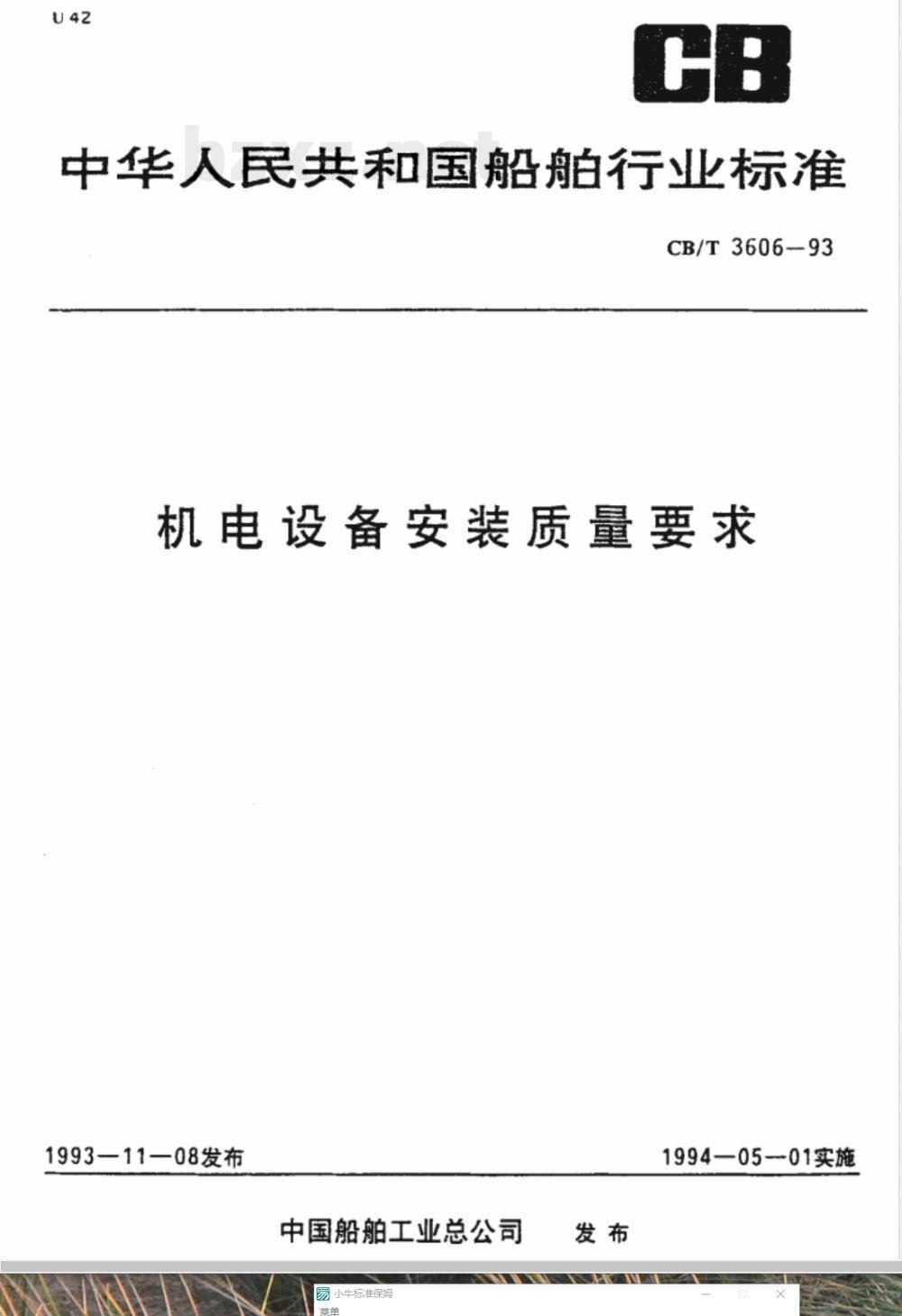

中华人民共和国船行业标准
CB/T3606-93
机电设备安装质量要求
1993-11—08发布
中国船舶工业总公司
1994—0501实施

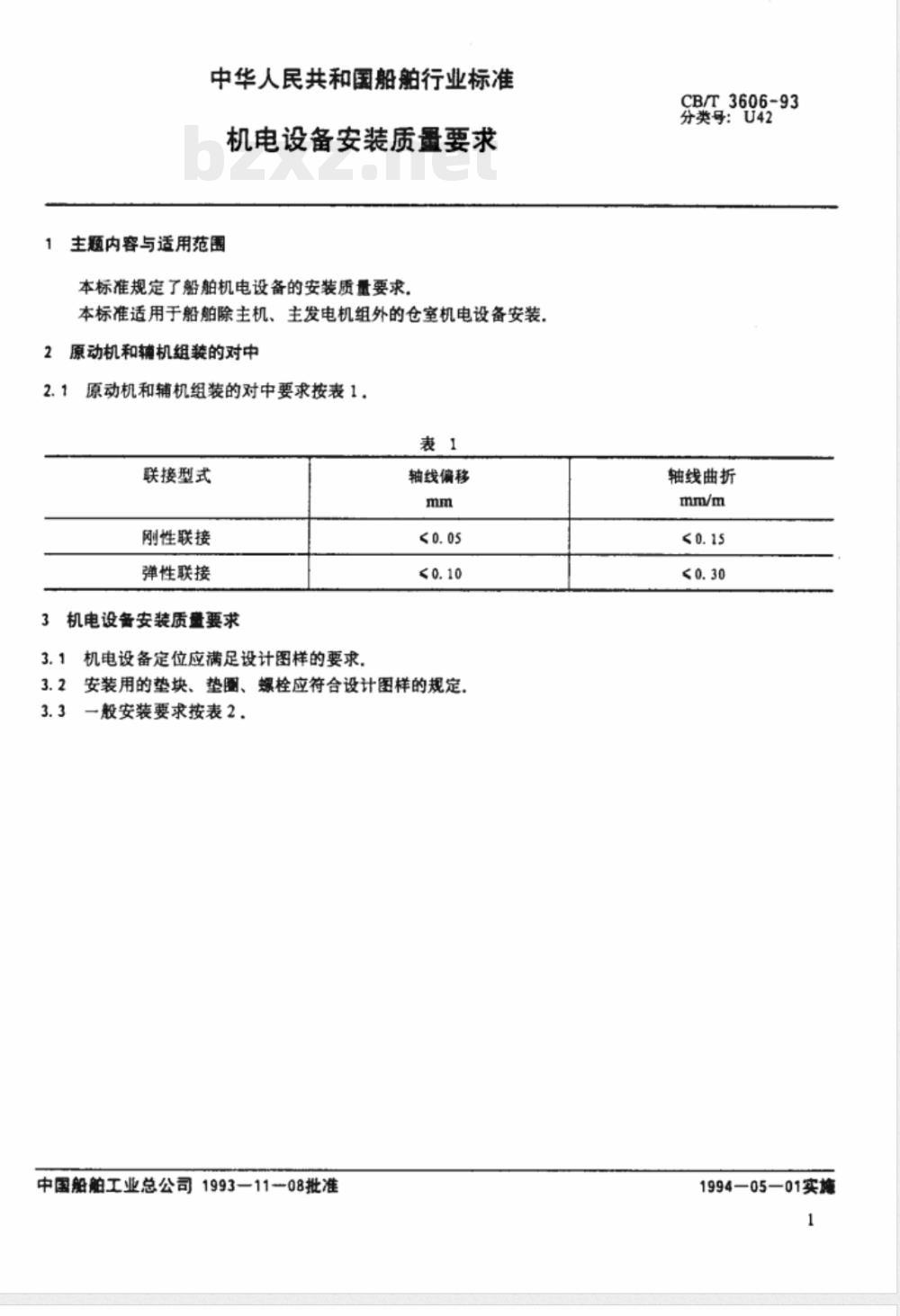

中华人民共和国船舶行业标准
机电设备安装质量要求
主题内容与适用范围
本标准规定了船舶机电设备的安装质量要求。本标准适用于船舶除主机、主发电机组外的仓室机电设备安装，2原动机和辅机组装的对中
2.1原动机和辅机组装的对中要求按表1表1
联接型式
刚性联接
弹性联接
3机电设备安装质量要求
3.1机电设备定位应满足设计图样的要求，轴线偏移
≤ 0. 05
3.2安装用的垫块、垫图、螺栓应符合设计图样的规定3.3
一般安装要求按表2.
中国船舶工业总公司1993—11-08批准CB/T3606-93
分类号：U42
轴线曲折
1994—05—01实施

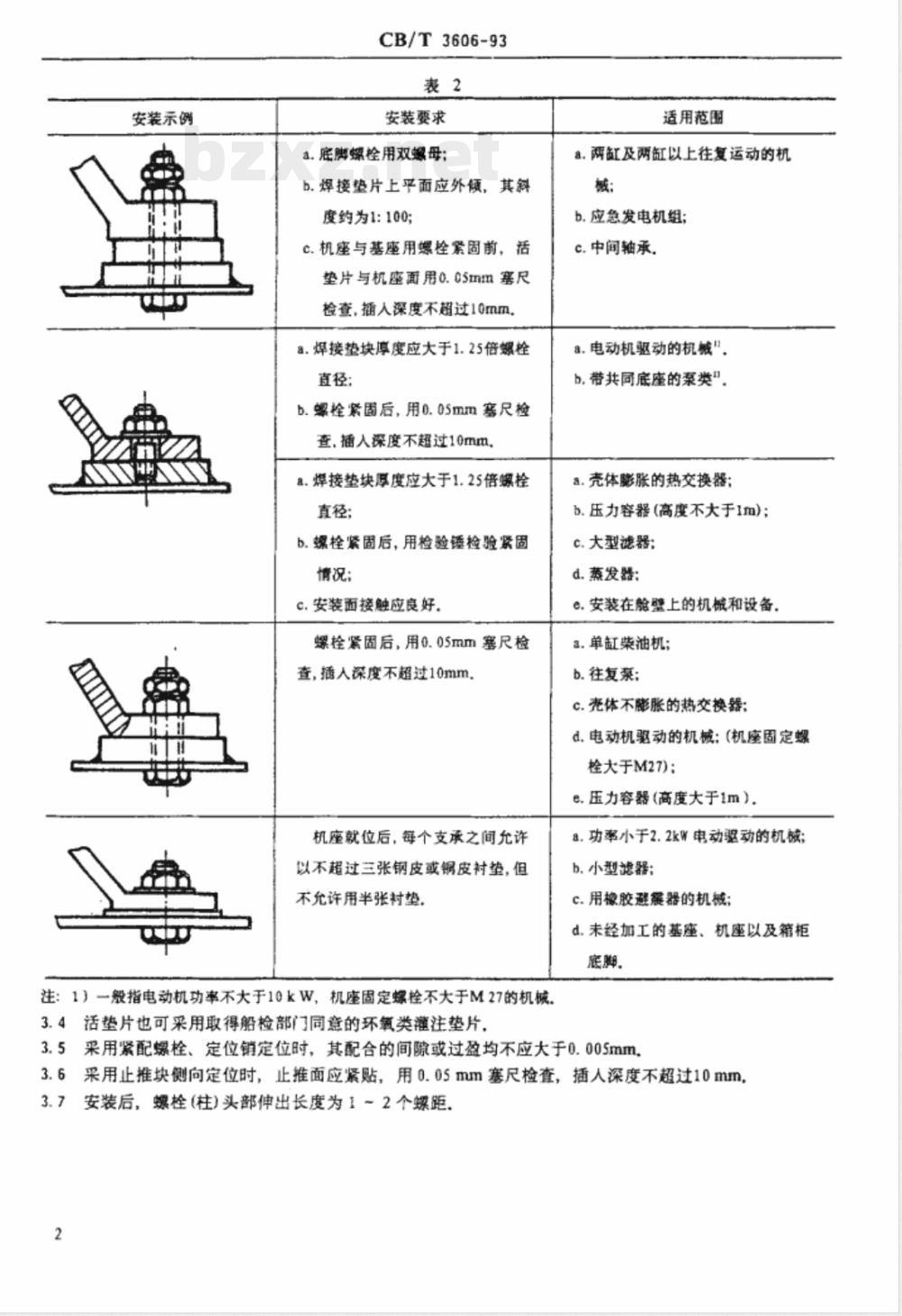

安装示例
CB/T3606-93
安装要求
2.底脚螺栓用双螺母；
b.焊接垫片上平面应外倾，其斜度约为1：100；
C.机座与基座用螺栓紧固前，活垫片与机座面用0.05mm塞尺
检查，播人深度不超过10mm，
a.焊接垫块厚度应大于1.25倍螺栓直径：
b.螺栓紧固后，用0.05mm塞尺检查，插入深度不超过10mm
a.焊接垫块厚度应大于1.25倍螺栓直径；
b.螺栓紧固后，用检验锤检验紧固情况：
c.安装面接触应良好。
螺栓紧固后，用0.05mm塞尺检
查，插人深度不超过10mm，
机座就位后，每个支承之间允许以不超过三张钢皮或锅皮衬垫，但不允许用半张衬垫，
注：1）一般指电动机功率不大于10kW，机座固定螺栓不大于M27的机械。3.4活垫片也可采用取得船检部门同意的环氧类灌注垫片适用范围
a.两缸及两缸以上往复运动的机械：
b.应急发电机组；
c.中闻轴承，
a.电动机驱动的机械\，
b,带共同底座的泵类\
a.壳体膨胀的热交换器；
b.压力容器(高度不大于1m)；
c.大型滤器；www.bzxz.net
d.蒸发器：
e.安装在舱壁上的机械和设备。a.单缸柴油机；
b.往复藜：
c.壳体不膨胀的热交换器：
d.电动机驱动的机械：(机座固定螺栓大于M27)；
e.压力容器（高度大于1m），
8.功率小于2.2kW电动驱动的机械；b.小型滤器：
c.用橡胶避露器的机械；
d.未经加工的基座、机座以及箱柜底脚
3.5采用紧配螺栓、定位销定位时，其配合的间隙或过盈均不应大于0.005mm。3.6采用止推块侧向定位时，止推面应紧贴，用0.05mm塞尺检查，插人深度不超过10mm，3.7安装后，螺栓(柱)头部伸出长度为1~2个螺距。2

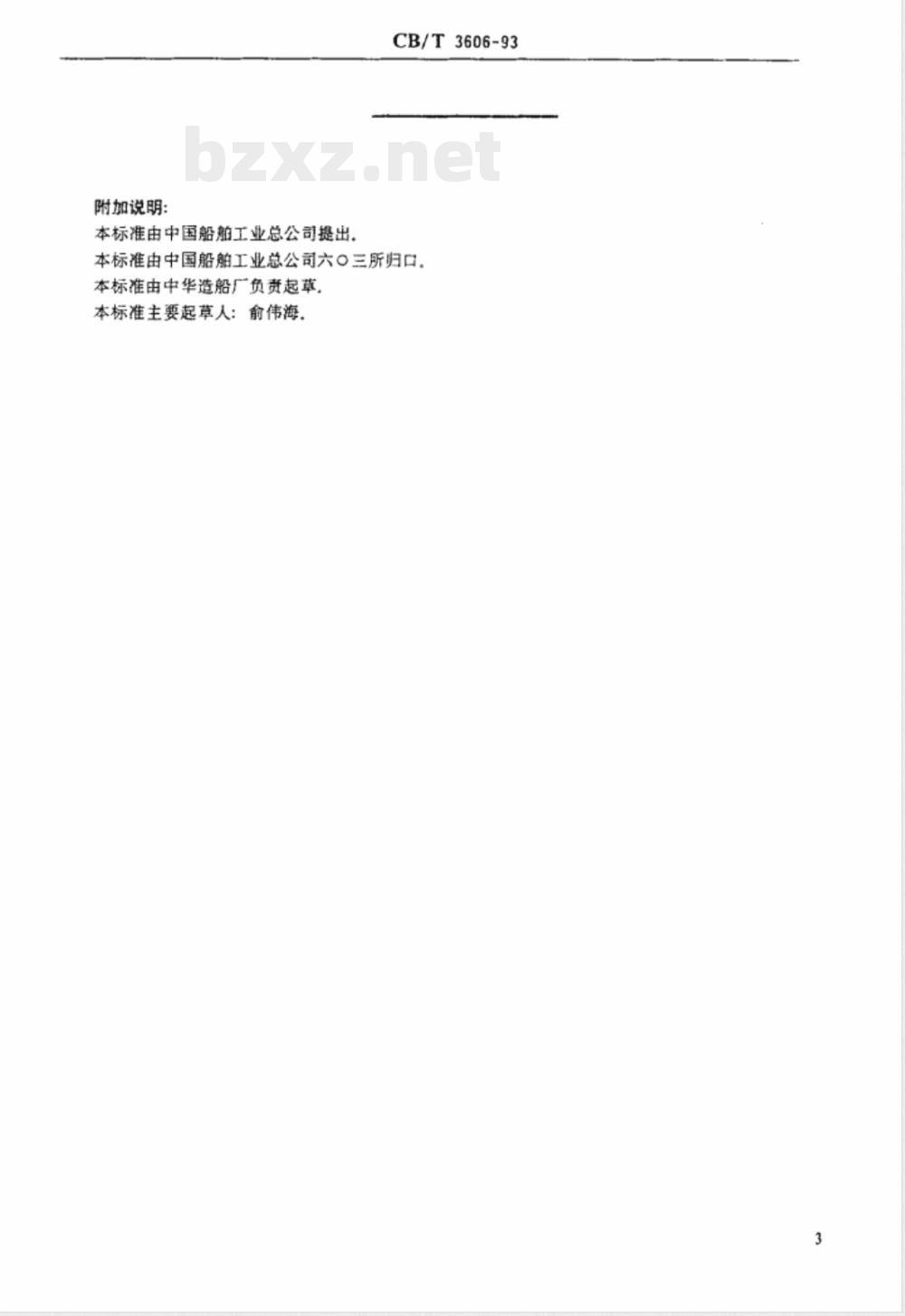

附加说明：
本标准由中国船舶工业总公司提出。CB/T3606-93
本标准由中国船舶工业总公司六〇三所归口。本标准由中华造船厂负责起草，本标准主要起草人：俞伟海，
