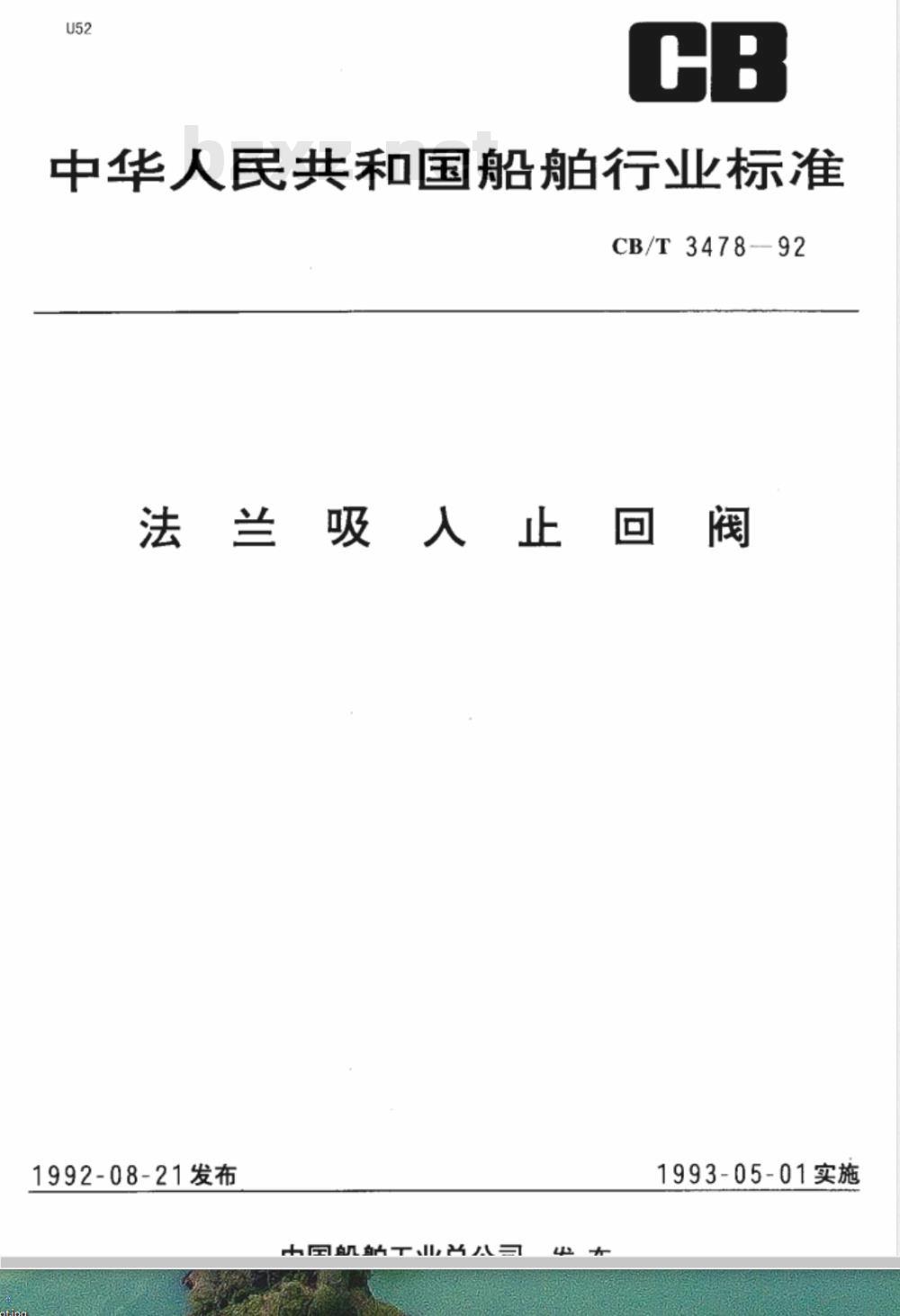

【船舶行业标准(CB)】 法兰吸入止回阀

中华人民共和国船舶行业标准
CB/T3478-92
法兰吸人止回阀
1992-08-21发布
中国凯邮工
1993-05-01实施
中华人民共和国韶舶行业标准
1主题内容与适用范围
CB/T3478--92
分类号：U52
代 C-2 %
本标准规定了法兰连接尺寸按GB569、GB2501的法兰吸入止回阀（以下简称吸入止回阀）的产品分类、技术要求、试验方法、检验规则、标志和包装。本标准适用于介质为油类、海水和淡水的船舶管路系统。2引用标准
GB2051
GB3032
船用法兰连接尺寸和密封面
船舶管路阀件通用技术条件
船用法兰连接尺寸和密封面（四进位）船舶管路附件的标志
ZB/TU52001船用铸造阀件壁厚
3产品分类
3.1吸入止回阀的型式规定如下：R型一法兰连接尺寸按GB569的软密封吸入止回阀；RS型-—-法兰连接尺寸按GB2501的软密封吸入止回阀；Y型一-法兰连接尺寸按GB569的硬密封吸入止回阀：YS型一-法兰连接尺寸按GB2501的硬密封吸入止回阀。3.2吸入止回阀的基本参数按表1规定。表1
R、RS.Y、YS
3.3吸入止回阀的结构尺寸

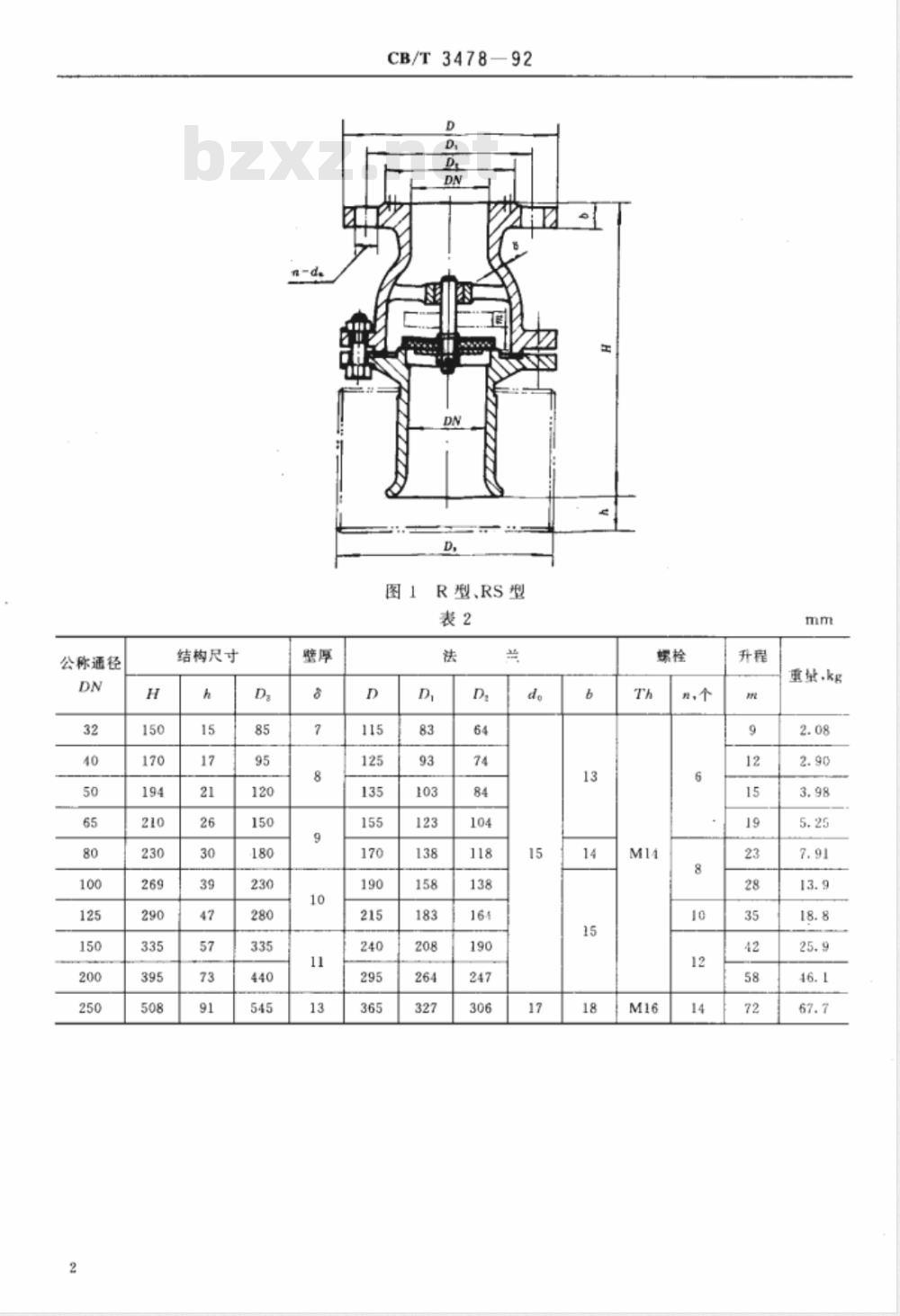

3.3.1铸铁吸入止回阀的结构尺寸3.3.1.1R型吸入止回阀结构尺寸按图1和表2规定。3.3.1.2RS型吸入止回阀结构尺寸按图1和表3规定。中国船舶工业总公司1992-08-21批准公称通径DN，mm
1993-05-01实施
公称通径
结构尺寸
CB/T3478—92
R型、RS型
并，个
重盐，kg
公称通径
结构尺寸
铸铜吸入止回阀的结构尺寸
CB/T347892
R型、Y型吸入止回阀结构尺寸按图2和表4规定RS型、YS型吸入止回阀结构尺寸按图2和表5规定。D
R型、RS型
Y型、YS型
重量，kg
公称通径
公称通径
标记示例
结构尺寸
结构尺寸
3—92
CB/T3478
四，个
月，个
公称通径为80mm，法兰连接尺寸按GB569的软密封法兰铸铁吸入止回阀；吸入止回阀R80TCB/T3478—92
公称通径为80mm，法兰连接尺寸按GB2501的软密封法兰铸铁吸入止回阀，吸入止回阀RS80TCB/T3478—92
公称通径为80mm，法兰连接尺寸按GB569的硬密封法兰铸铜吸入止回阀：Y80HCB/T3478—92
吸入止回阀
技术要求
吸入止回阀的技术要求按G乃600规定4.1
吸入止回阀的主要零件材料按表6规定。4
重量,kg
R型Y型
重基,kg
RSYS型
5.0041.97
零件名称
吸入口
R型、RS型
Y型、YS型
密封环
CB/T3478--92
耐油橡胶或软聚酸脂
硅黄铜
吸入止回阀的法兰连接尺寸按GB569和GB2501规定，试验方法和检验规则

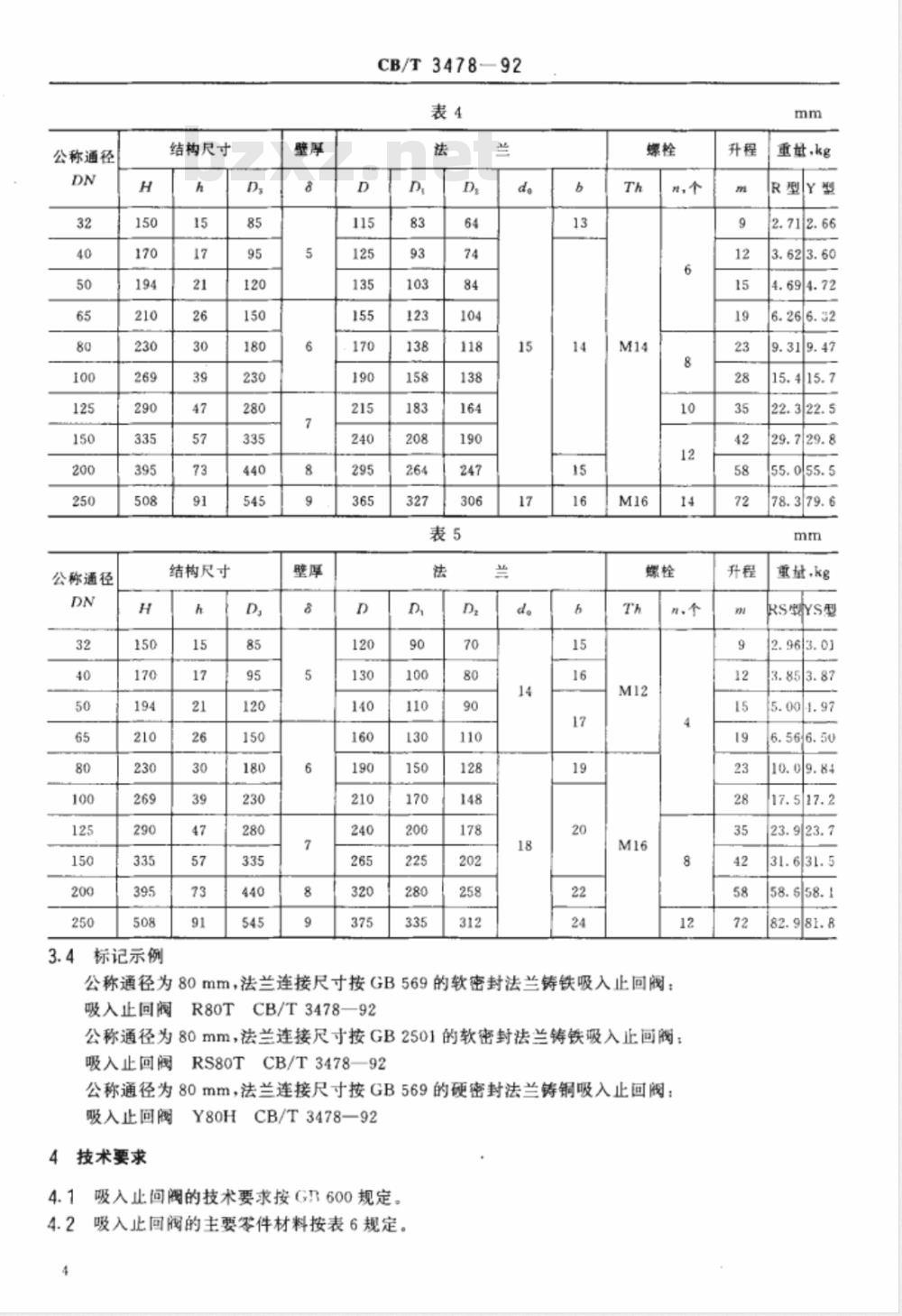

吸入止回阀的试验方法按GB600规定。型式检验和出厂检验的项目按表7规定。表7
铸件力学性能和化学成分分析
外观检查
强度和材料紧密性试验
密封性试验
ZHSi80-31
HSi80-3
ZHSi80-31
应符合GB9439、CB883规定
应符合GB600规定
试验压力P。为0.2MPa
试验时间按GB600要求
试验压力为P，0.05~0.1MPawww.bzxz.net
试验时间按GB600要求
5.3每个吸入止回阀在按表7逐项检验合格后方可出厂。标志和包装
6.1吸入止回阀的标志按GB3032规定。6.2吸入止回阀的包装按GB600规定。附加说明：
本标准由全国船用机械标准化技术委员会管系附件分技术委员会提出。本标准由中国船舶工业总公司603所归日。本标准由大连市金州阀门厂负资起草，603所参加。本标准主要起草人辛克海、李济泽、吴绍曾。本标准有统一施工图样提供。
标准编号
GB9439
GB4426
