【船舶行业标准(CB)】 法兰铸钢海水截止阀

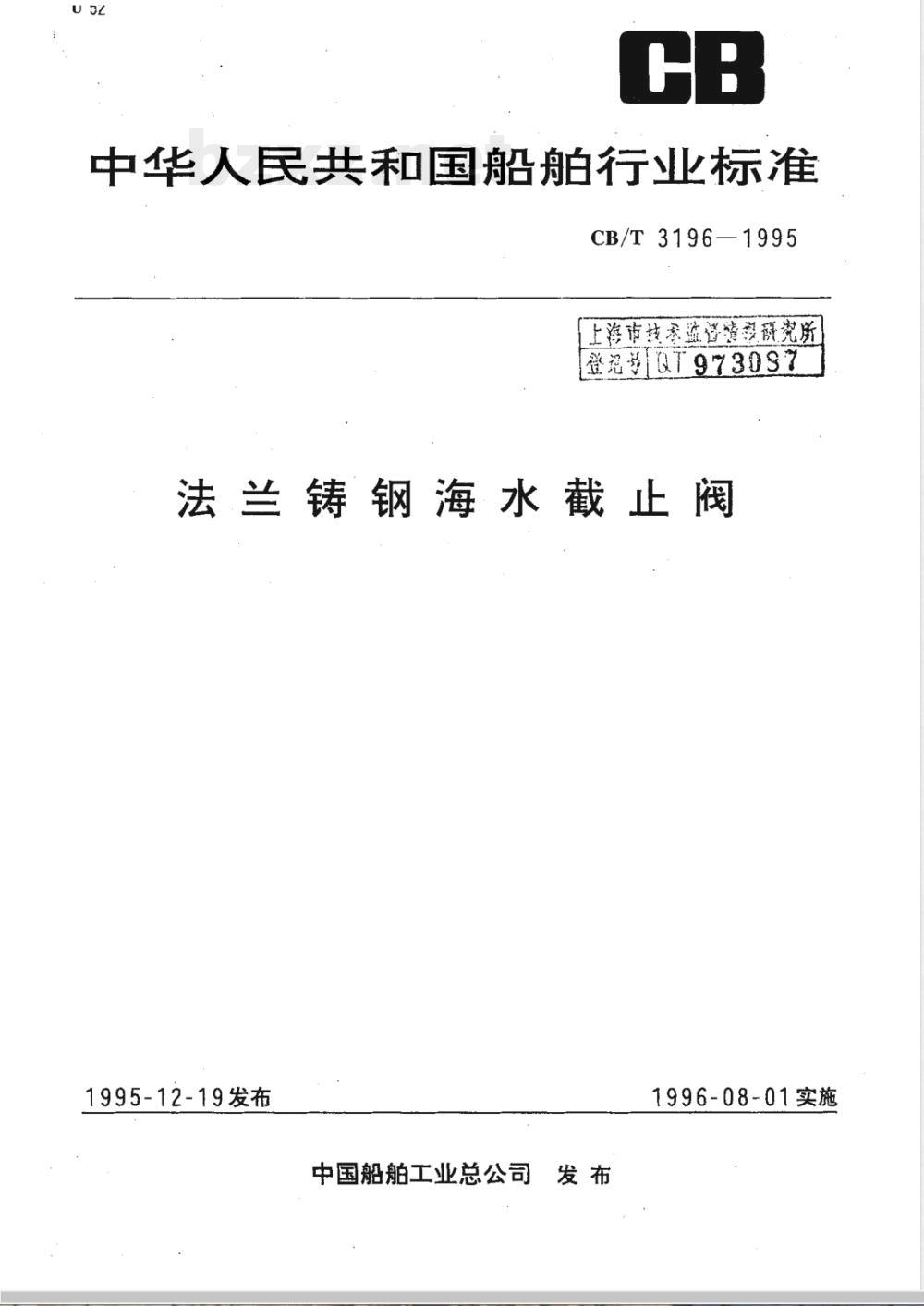

中华人民共和国船舶行业标准
CB/T3196—1995
上海市技术溢督精教研究所
话号Q1973097
法兰铸钢海水截止阀
1995-12-19发布
中国船舶工业总公司
1996-08-01实施

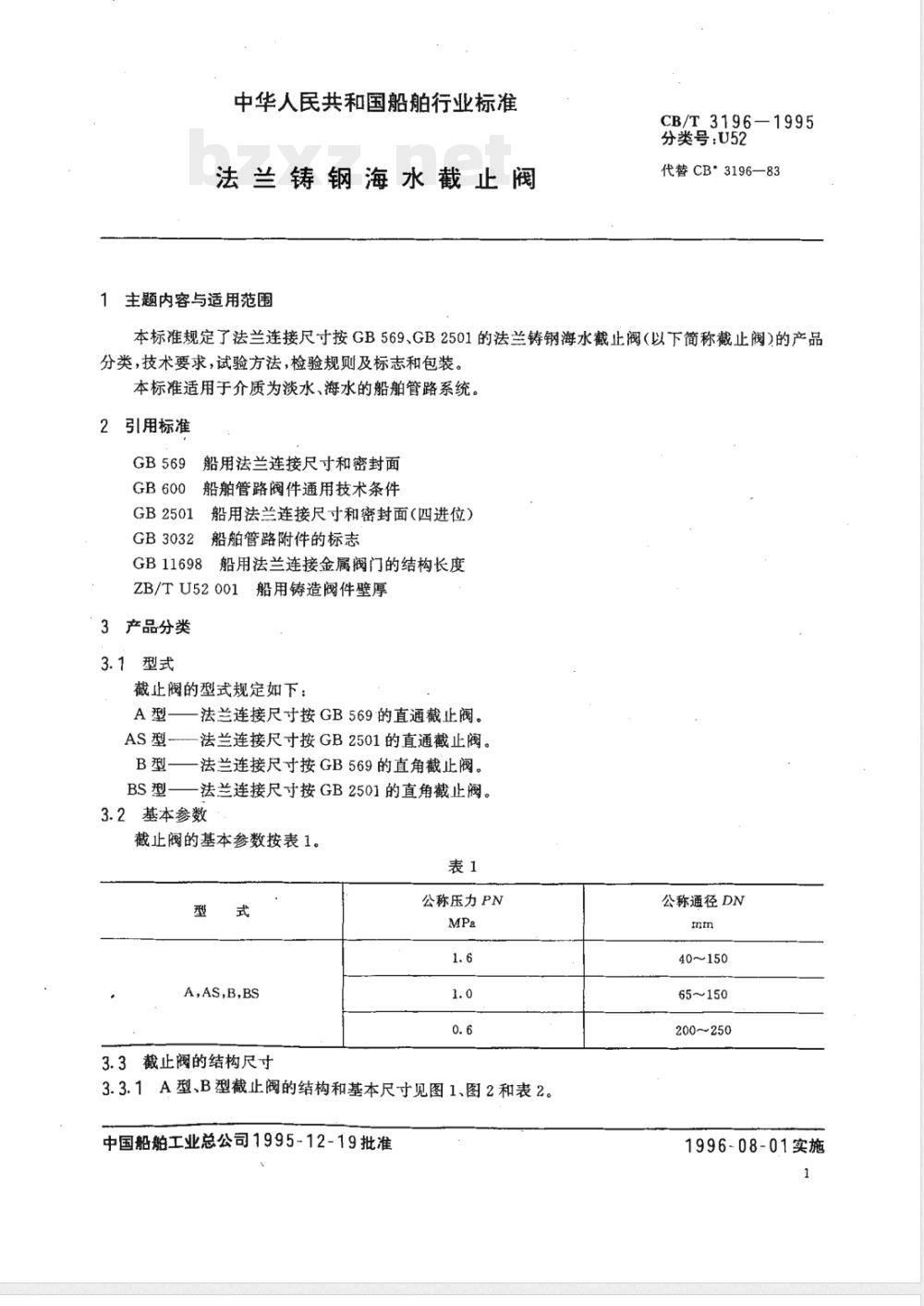

中华人民共和国船舶行业标准
法兰铸钢海水截止阀
1主题内容与适用范围
CB/T3196
—1995
分类号：U52
代替CB:3196—83
本标准规定了法兰连接尺寸按GB569、GB2501的法兰铸钢海水截止阀（以下简称截止阀）的产品分类，技术要求，试验方法，检验规则及标志和包装。本标准适用于介质为淡水、海水的船舶管路系统。2引用标准
船用法兰连接尺寸和密封面
船舶管路阀件通用技术条件
GB2501
GB3032
船用法兰连接尺寸和密封面（四进位）船舶管路附件的标志
GB11698船用法兰连接金属阀门的结构长度ZB/TU52 001
船用铸造阀件壁厚
3产品分类
3.1型式
截止阀的型式规定如下：
法兰连接尺寸按GB569的直通截止阀。AS型-法兰连接尺寸按GB2501的直通截止阀。B型——法兰连接尺寸按GB569的直角截止阀。BS型——法兰连接尺寸按GB2501的直角截止阀。3.2基本参数www.bzxz.net
截止阀的基本参数按表1。
A,AS,B,BS
3.3截止阀的结构尺寸
公称压力PN
3.3.1A型、B型截止阀的结构和基本尺寸见图1、图2和表2。中国船舶工业总公司1995-12-19批准公称通径DN
40~150
65~150
200~250
1996-08-01实施
公称压力
方头对边口

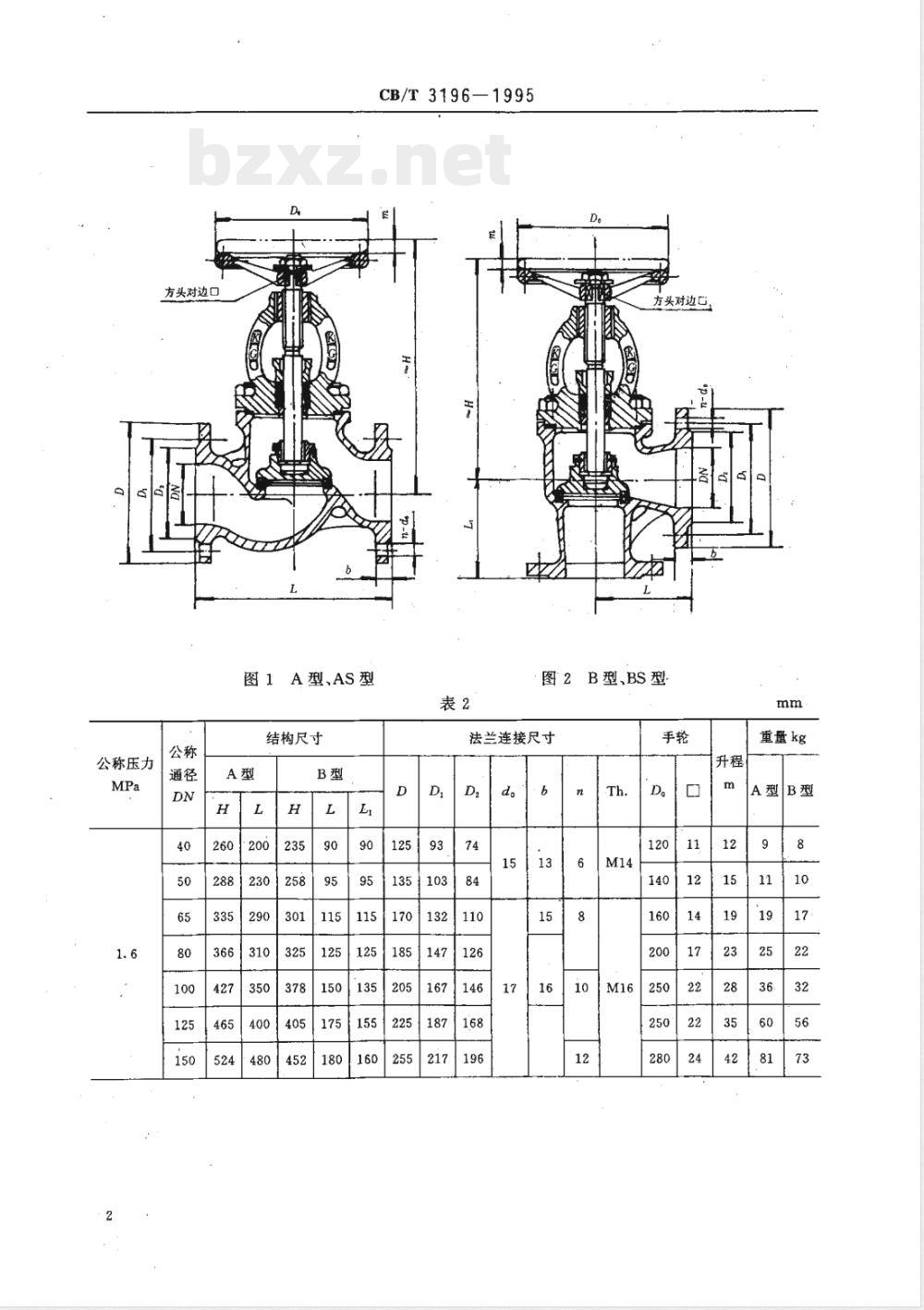

图1A型、AS型
结构尺寸
CB/T3196—1995
买对边口
图2B型、BS型
法兰连接尺寸
重量kg
A型B型
公称压力
结构尺寸
CB/T3196-1995

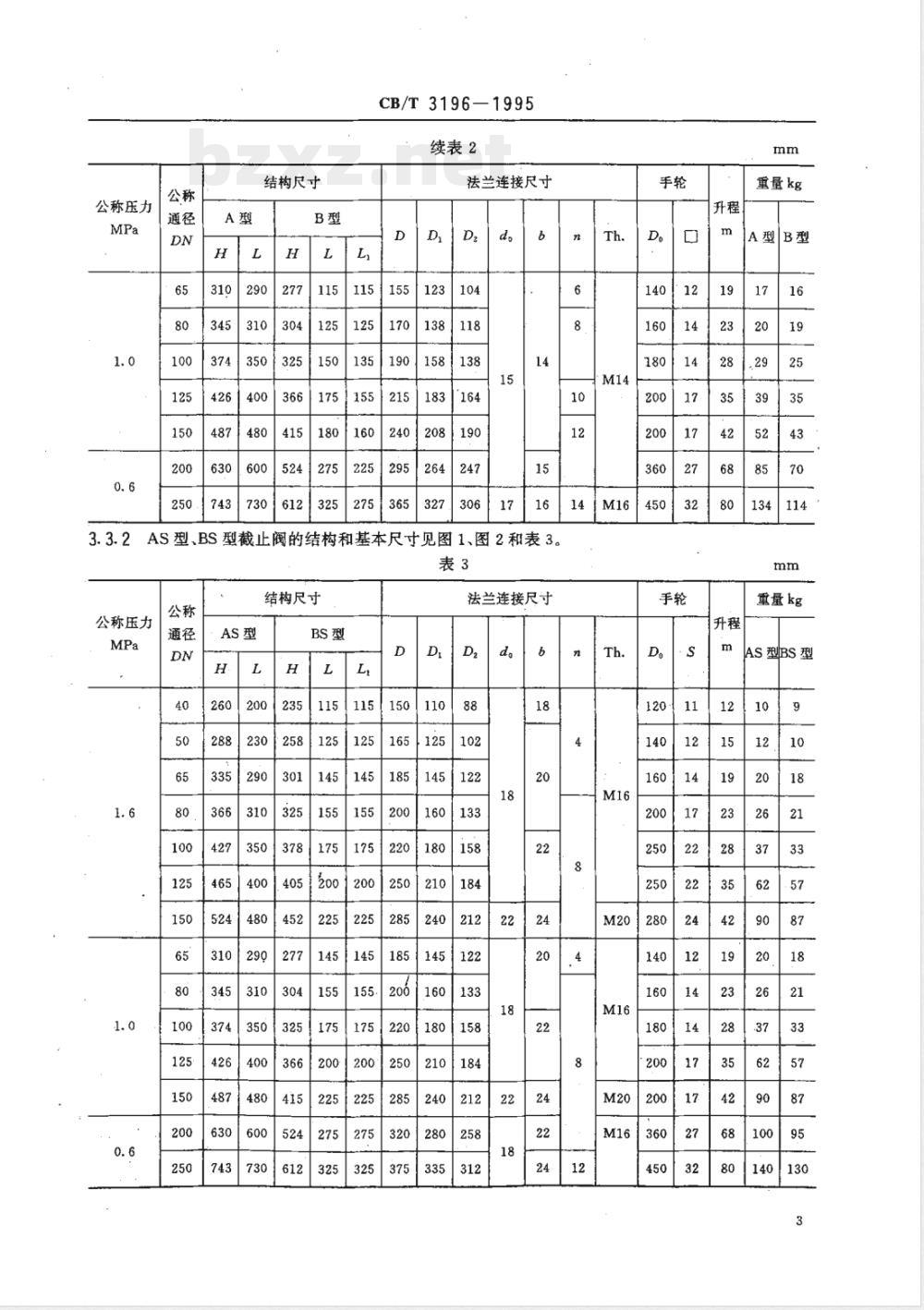

续表2
法兰连接尺寸
AS型、BS型截止阀的结构和基本尺寸见图1、图2和表3。表3
公称压力
结构尺寸
法兰连接尺寸
重量kg
A型B型
重量kg
AS型BS型

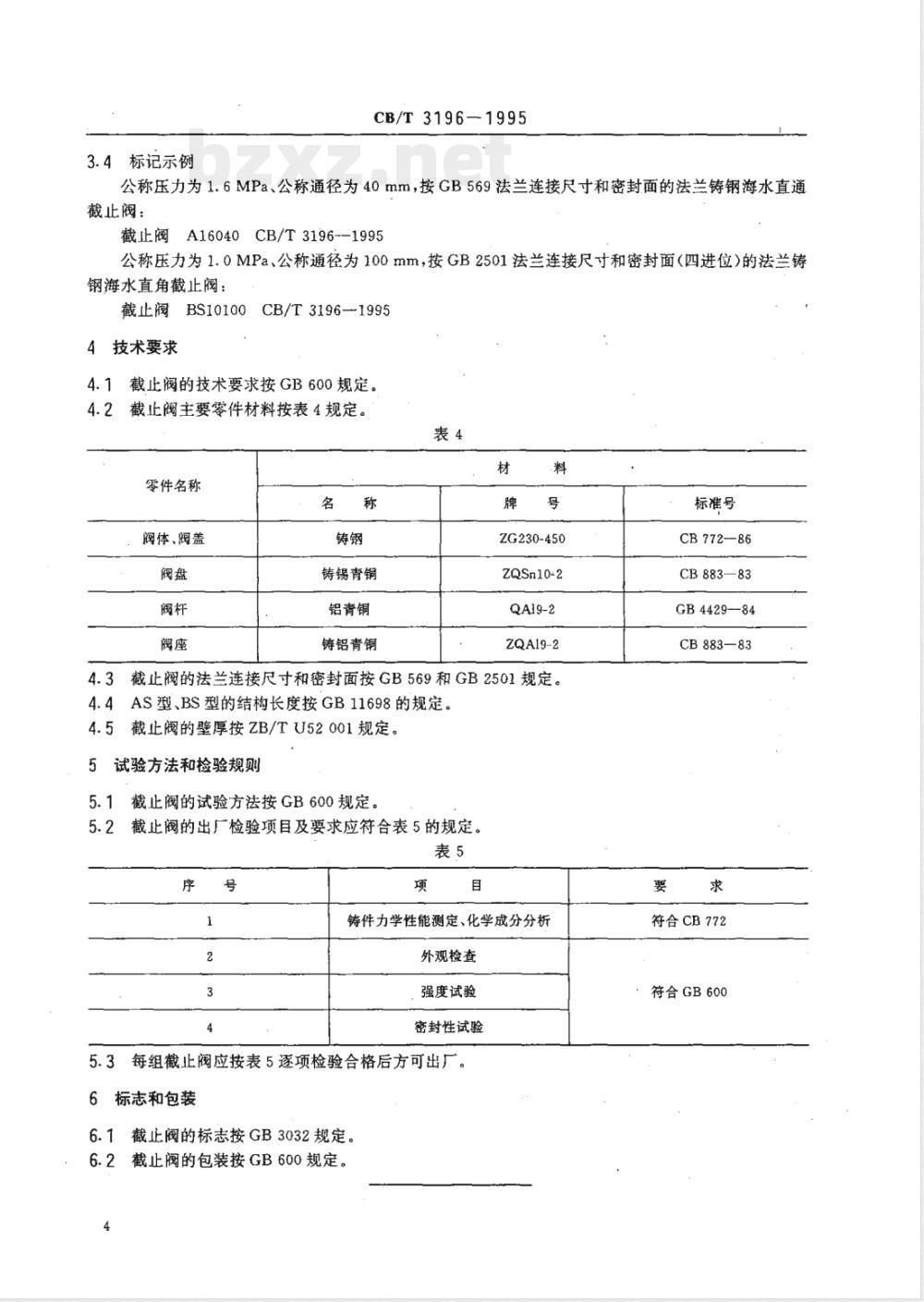

3.4标记示例
CB/T3196—1995
公称压力为1.6MPa、公称通径为40mm，按GB569法兰连接尺寸和密封面的法兰铸钢海水直通截止阀：
截止阀
A16040
CB/T3196--1995
公称压力为1.0MPa、公称通径为100mm，按GB2501法兰连接尺寸和密封面（四进位）的法兰铸钢海水直角截止阀
截止阀BS10100
CB/T3196—1995
4技术要求
4.1截止阀的技术要求按GB600规定。4.2
截止阀主要零件材料按表4规定。表4
零件名称
阀体、阀盖
铸锡青铜
铝青铜
铸铝青铜
ZG230-450
ZQSn10-2
QA19-2
ZQA19-2
4.3截止阀的法兰连接尺寸和密封面按GB569和GB2501规定。4.4AS型、BS型的结构长度按GB11698的规定、截止阀的壁厚按ZB/TU52001规定。4.5
5试验方法和检验规则
截止阀的试验方法按GB600规定。截止阀的出厂检验项目及要求应符合表5的规定。表5
铸件力学性能测定、化学成分分析外观检查
强度试验
密封性试验
每组截止阀应按表5逐项检验合格后方可出厂6
标志和包装
截止阀的标志按GB3032规定。
截止阀的包装按GB600规定。
标准号
CB772—86
CB883—83
GB4429--84
CB 883—83
符合CB772
符合GB600
附加说明：
CB/T3196—1995
本标准由全国船用机械标准化技术委员会管系附件分技委提出。本标准由中国船舶工业总公司603所归口。本标准由大连船用阀门厂、603所负责起草。本标准主要起草入单广文、吴绍曾。本标准有统一施工图提供。
