【化工标准】 快速特种管接头

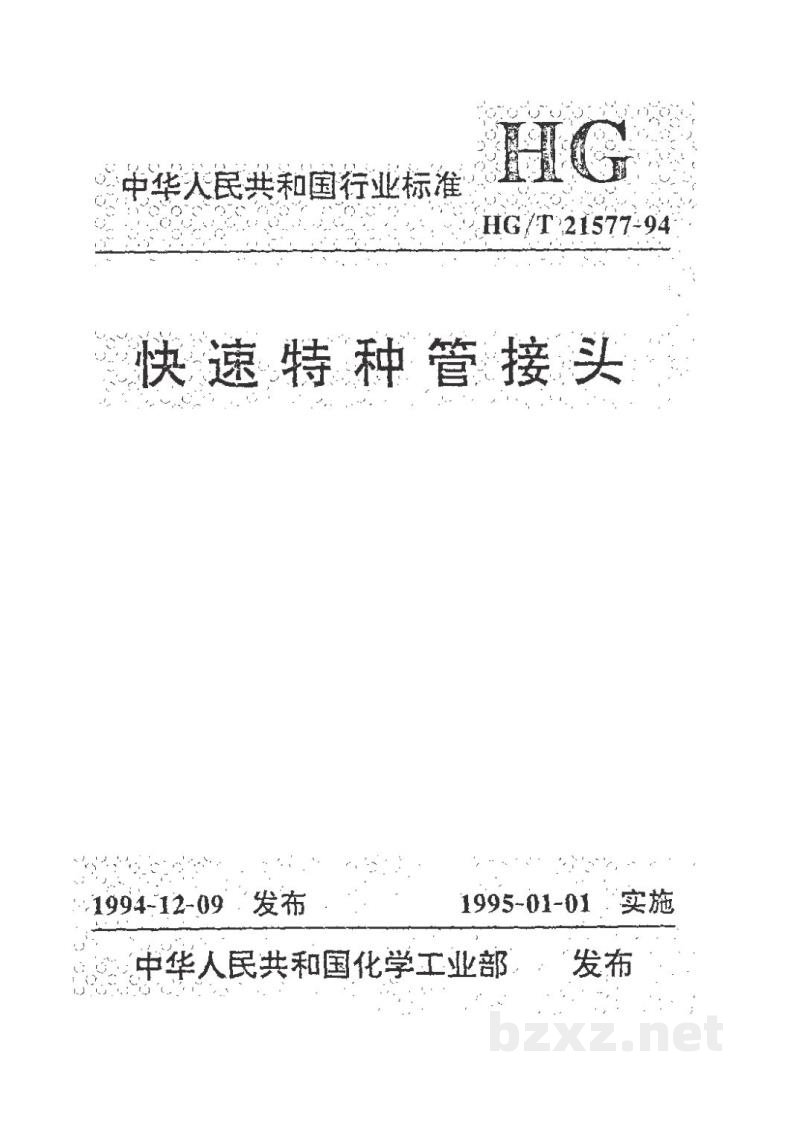

中华人民共和国行业标准

HG/T 21577-94

快速特种管接头

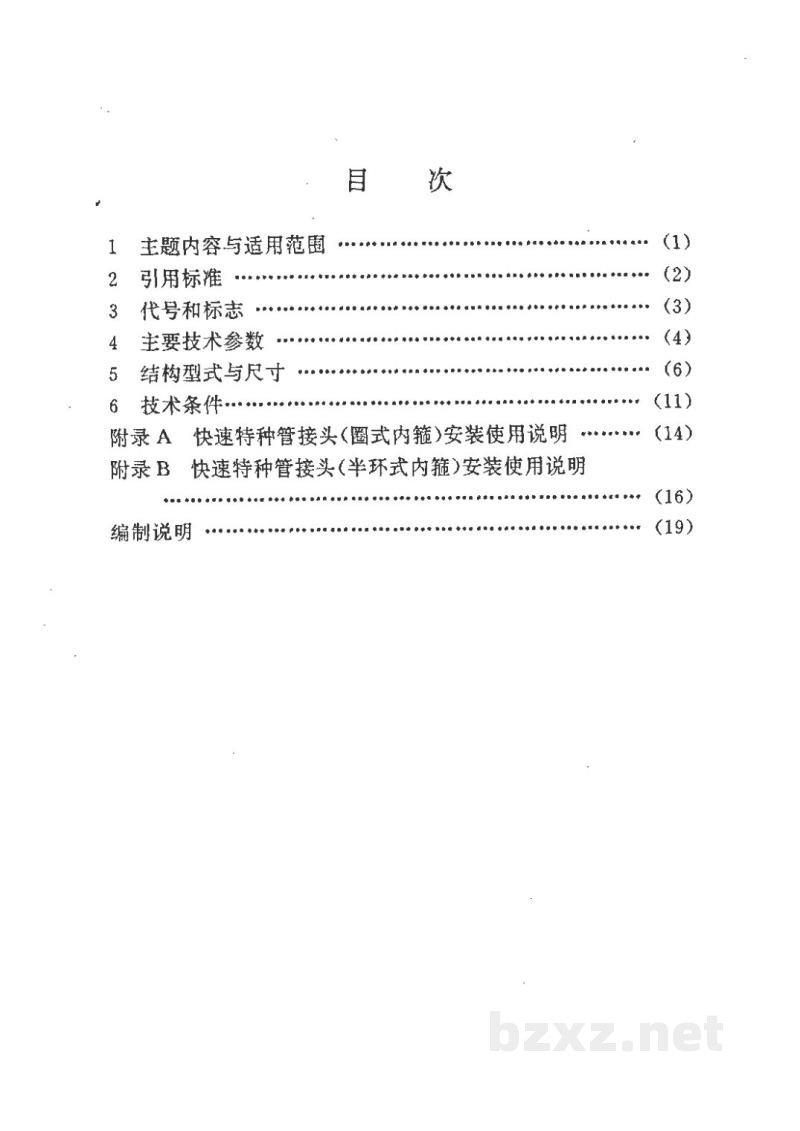

目 次

1 主题内容与适用范围

(1)

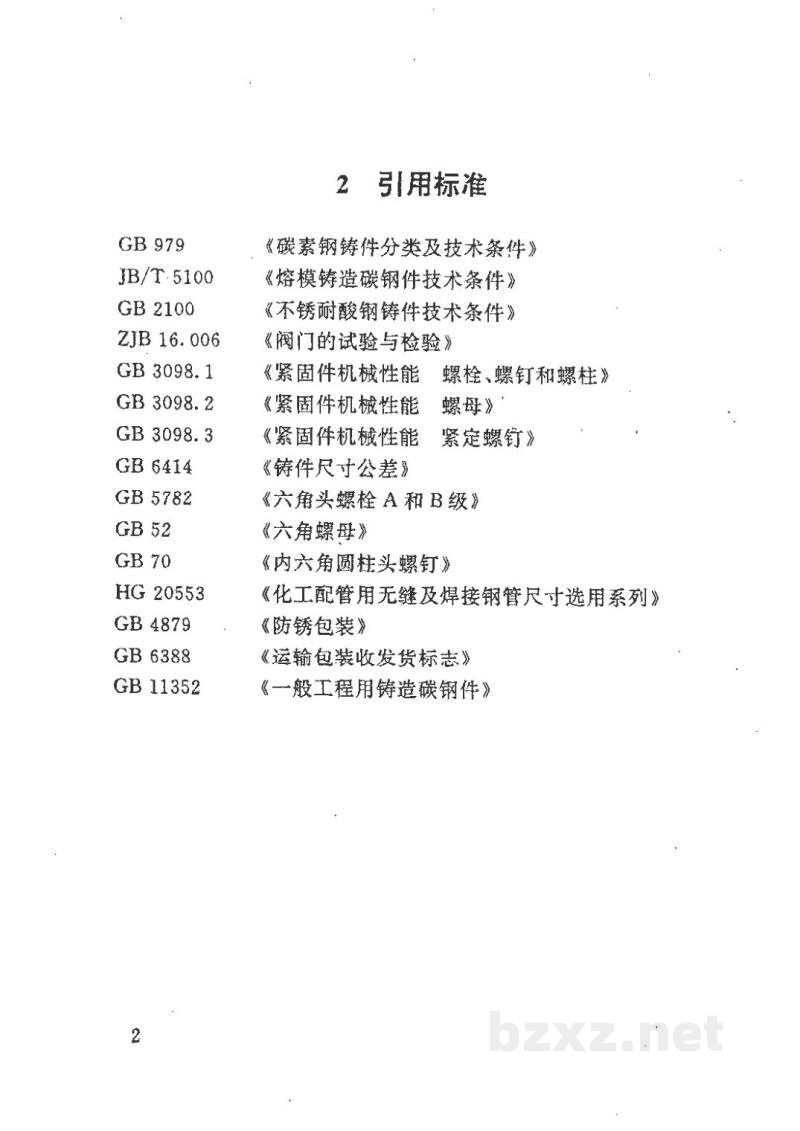

2 引用标准

(2)

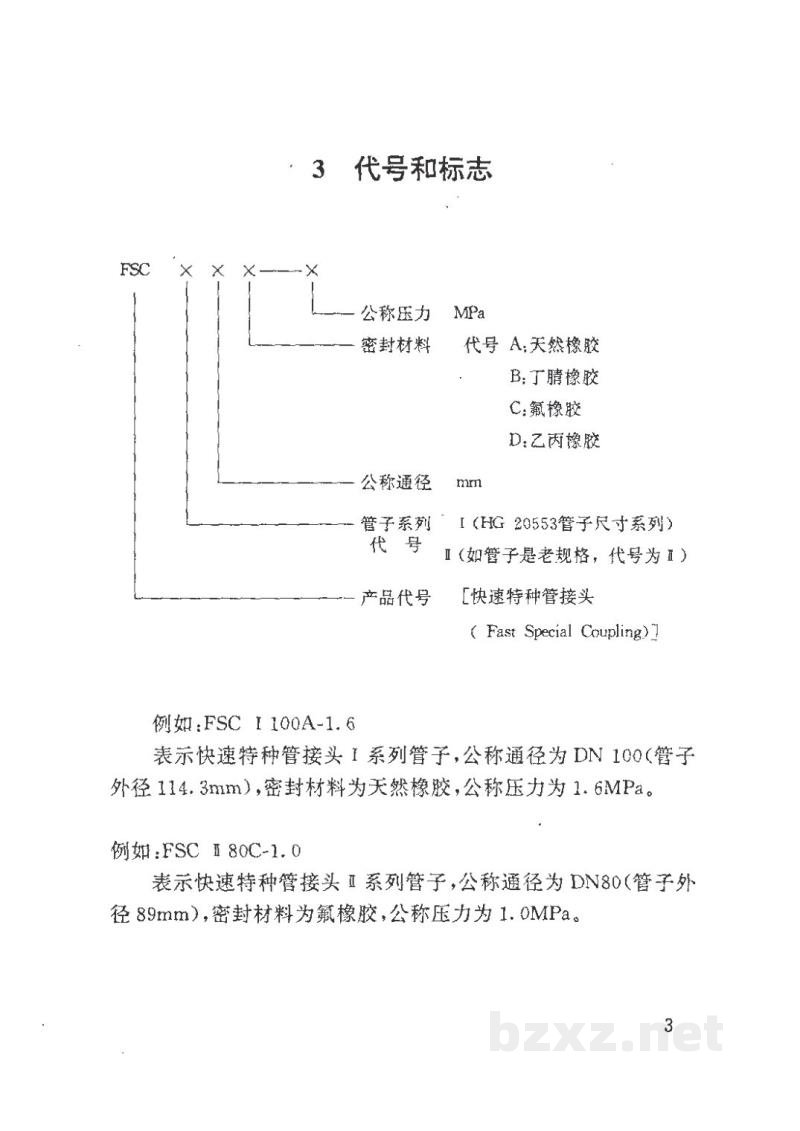

3 代号和标志

(3)

4 主要技术参数

(4)

5 结构型式与尺寸

(6)

6 技术条件

(11)

附录A 快速特种管接头(圈式内箍)安装使用说明

(14)

附录B 快速特种管接头(半环式内箍)安装使用说明

(16)

编制说明

(19)

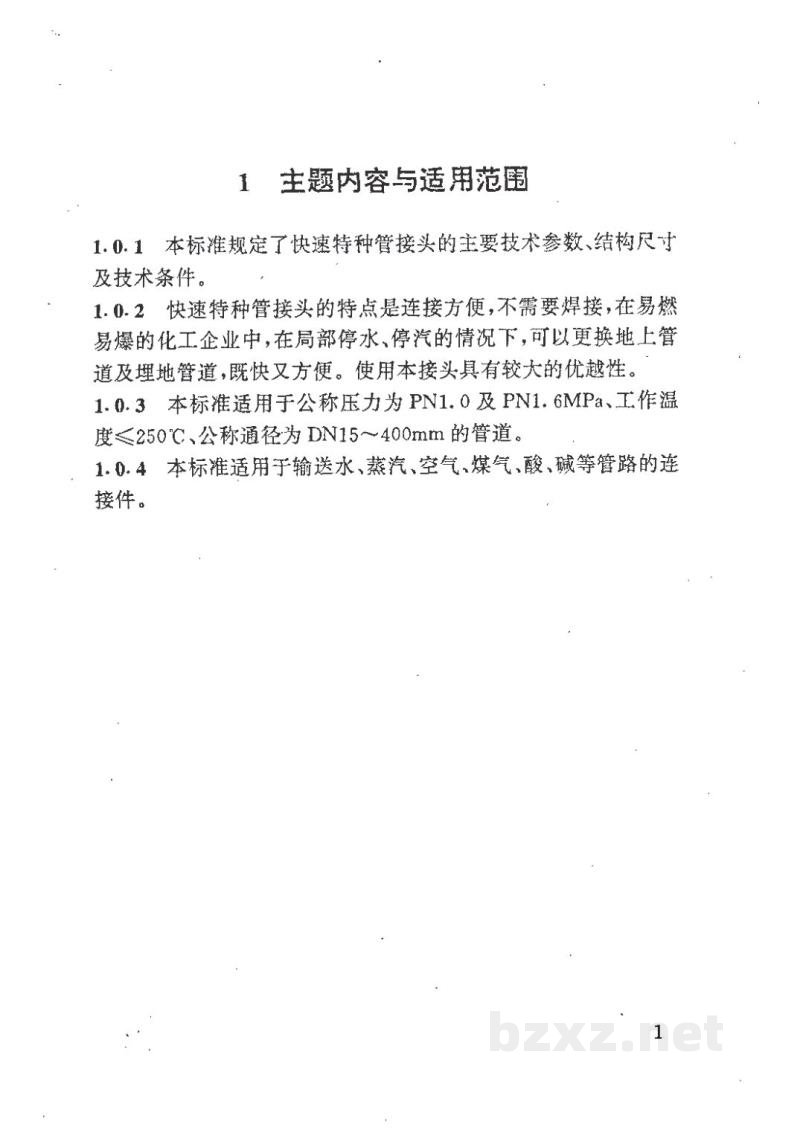

1 主题内容与适用范围

1.0.1 本标准规定了快速特种管接头的主要技术参数、结构尺寸及技术条件。

1.0.2 快速特种管接头的特点是连接方便，不需要焊接，在易燃易爆的化工企业中，在局部停水、停汽的情况下，可以更换地上管道及埋地管道，既快又方便。使用本接头具有较大的优越性。

1.0.3 本标准适用于公称压力为PN1.0及PN1.6MPa、工作温度≤250℃、公称通径为DN15～400mm的管道。

1.0.4 本标准适用于输送水、蒸汽、空气、煤气、酸、碱等管路的连接件。
