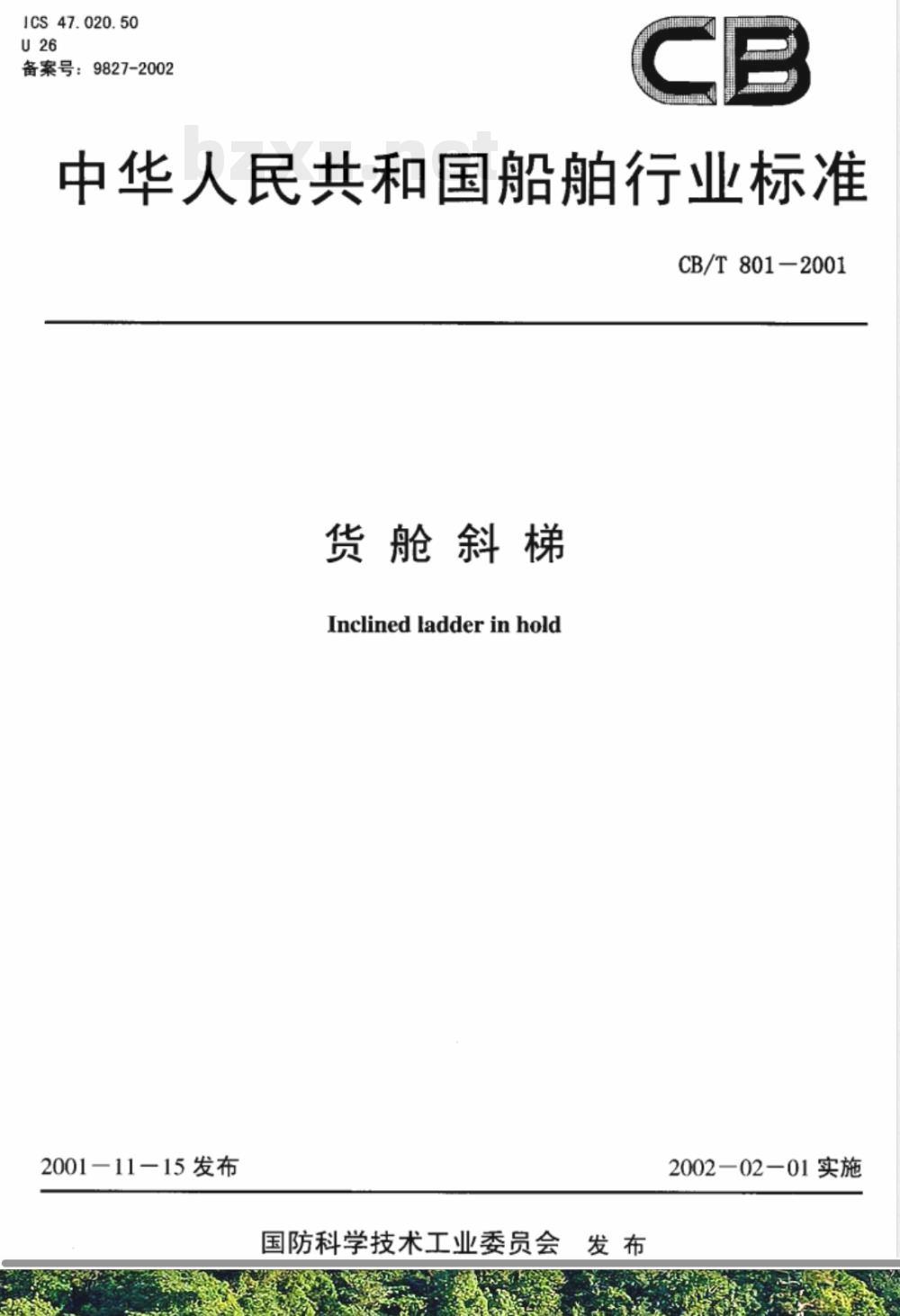

货舱斜梯
Inclinedladderinhold
2001-11-15发布
国防科学技术工业委员会发布
2002-02-01实施
CB/T801-2001

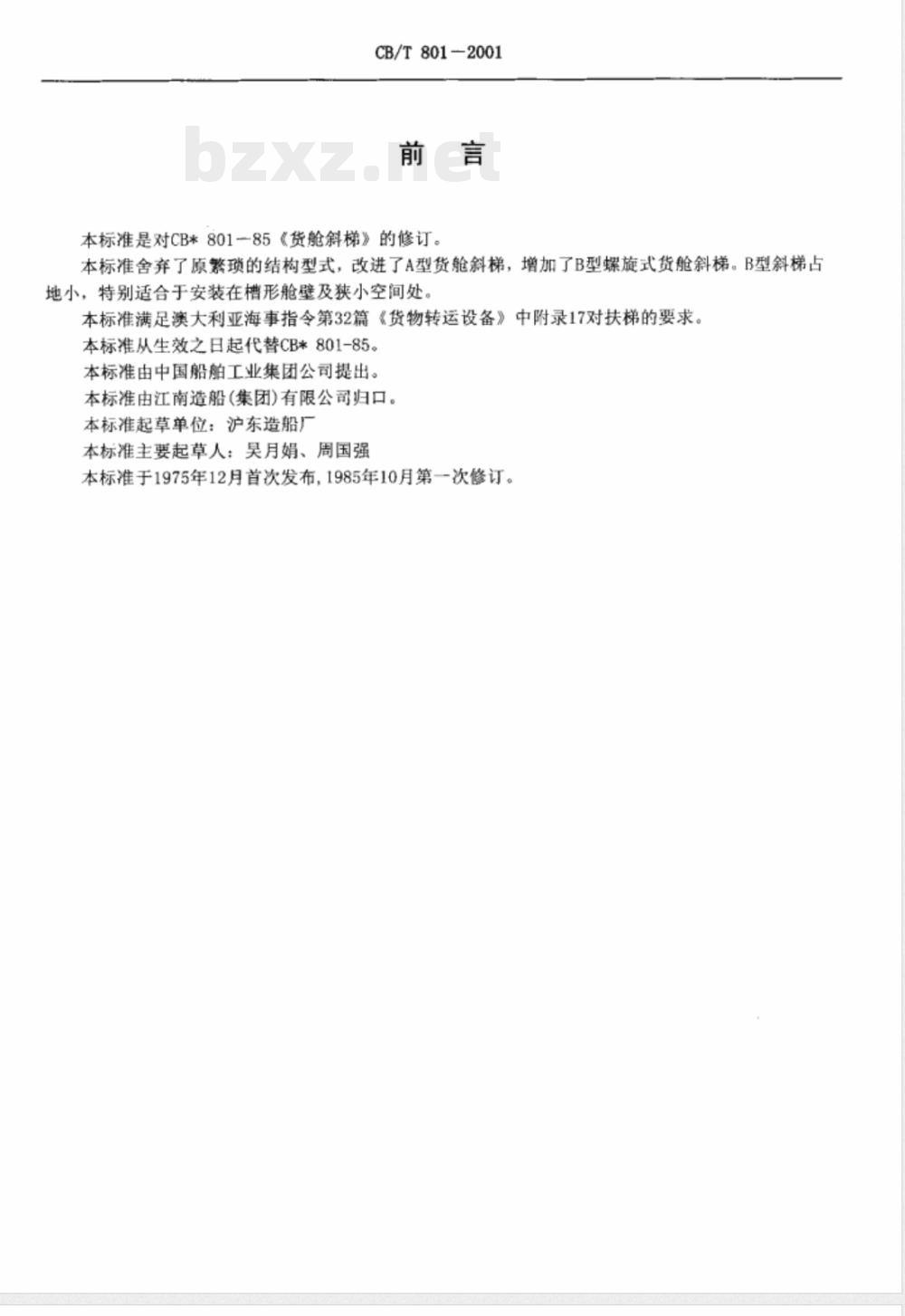

本标准是对CB*801一85《货舱斜梯》的修订。本标准舍弃了原繁琐的结构型式，改进了A型货舱斜梯，增加了B型螺旋式货舱斜梯。B型斜梯占地小，特别适合于安装在槽形舱壁及狭小空间处。本标准满足澳大利亚海事指令第32篇&货物转运设备》中附录17对扶梯的要求本标准从生效之日起代替CB*801-85。本标准由中国船舶工业集团公司提出。本标准由江南造船(集团)有限公司归口。本标准起草单位：沪东造船厂
本标准主要起草人：昊月娟、周国强本标准于1975年12月首次发布，1985年10月第一次修订。1范围
CB/T801-2001
货舱斜梯
本标准规定了货舱斜梯（以下简称“斜梯”）的分类、要求、检验规则和标志。本标准适用于十货舱内供人员上下所用的斜梯。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T699-1999优质结构碳素钢
GB/T 7001988
GB/T3091-1993
GB/T8162—1999
GB/T8923-1988
GB/T 99451988
碳素结构钢
低压流体输送用镀锌焊接钢管
结构用无缝钢管
涂装前钢材表面锈蚀等级和除锈等级造船用球扁钢

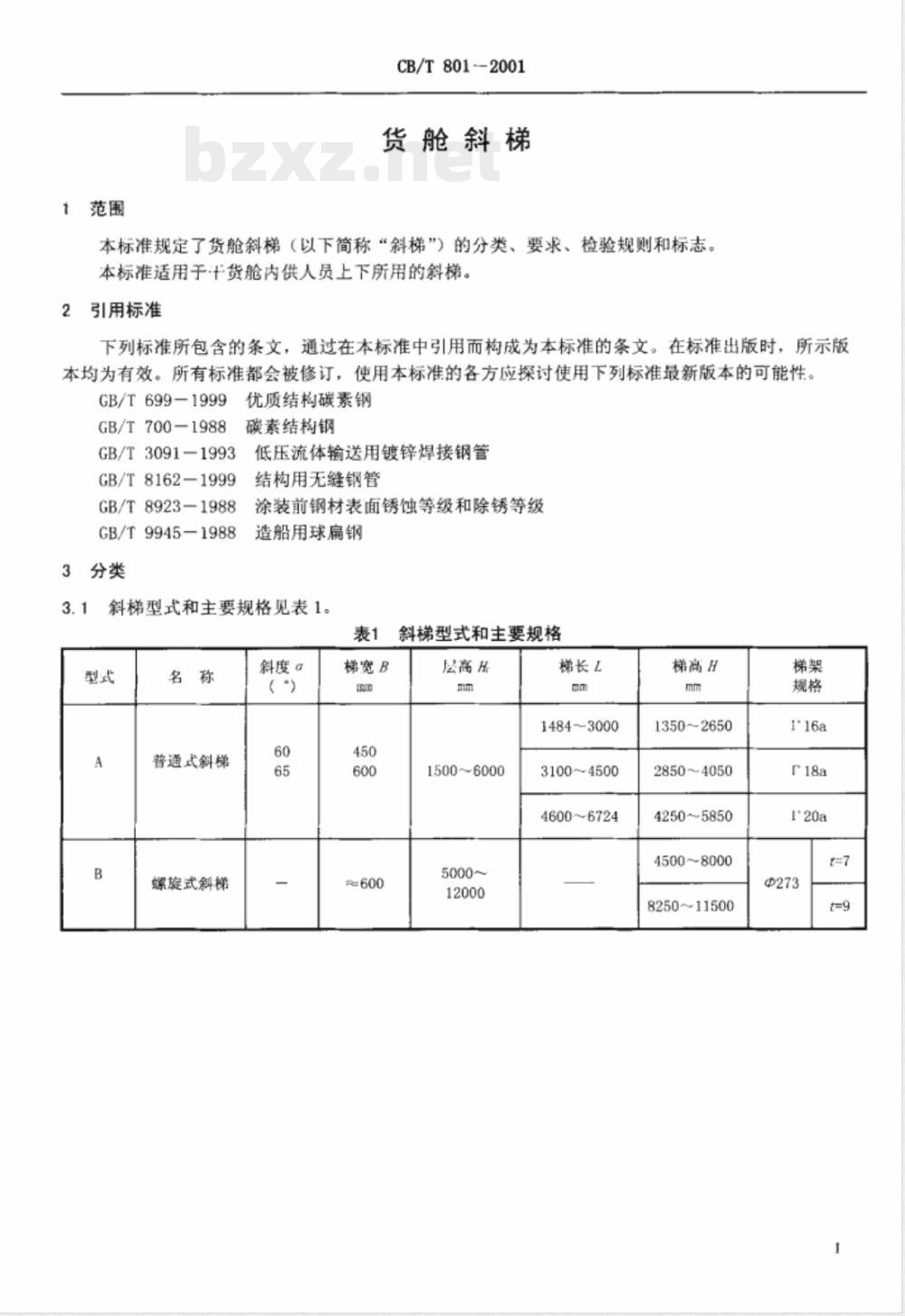

斜梯型式和主要规格见表1。
普通式斜梯
螺旋式斜梯
斜度。
梯宽B
斜梯型式和主要规格
层高岳
1500~6000
梯长乙
1484~3000
3100~4500
4600~6724
梯高H
13502650
2850~4050
42505850
45008000
8250~11500
CB/T801-2001

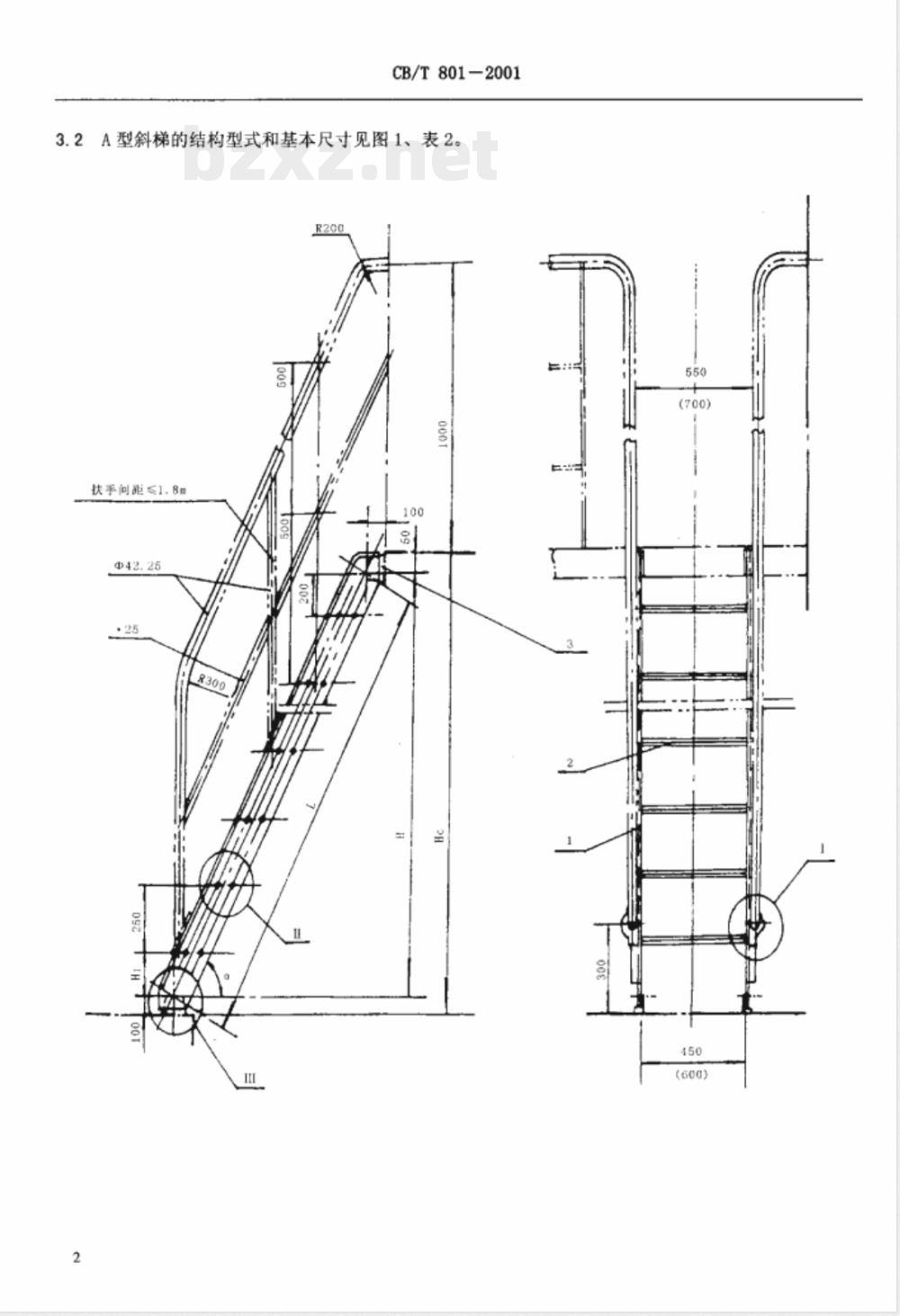

3.2A型斜梯的结构型式和基本尺寸见图1、表2。000
扶手间距系1.8
CB/T801-2001

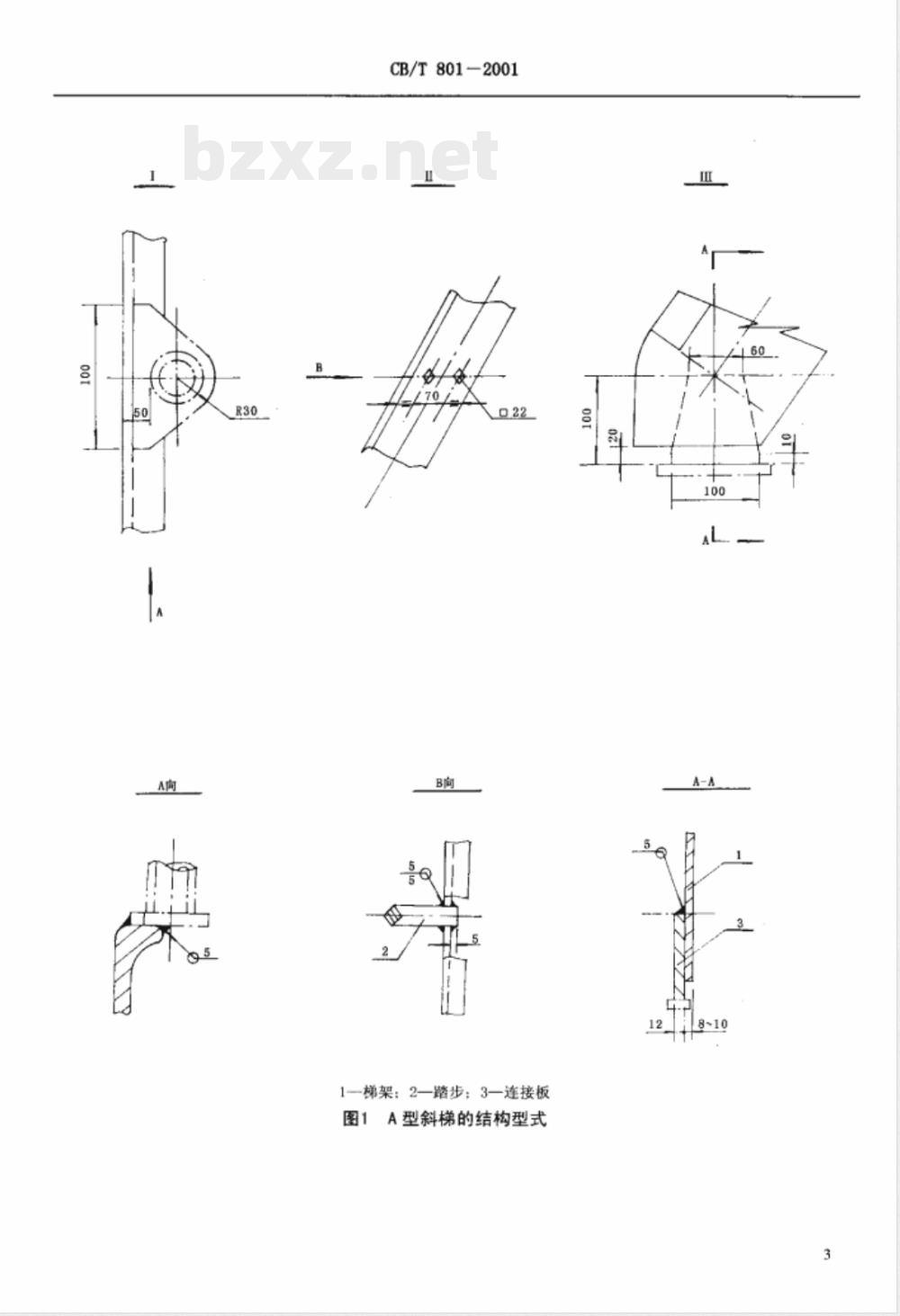

1—梯架：2—踏步；3连接板
图1A型斜梯的结构型式
注：：
表内重量不包括扶手重量。
CB/T801-2001
A型斜梯基本尺寸
量(α)
CB/T801-2001
3.3B型斜梯的结构型式和基本尺寸见图2、表3。船体构菜
上平台
品体构益
选用者视实际位置确定，
CB/T801-2001
-16x65
L50X50X6
1-覆板；2-梯架；3一扶手；4-栏杆柱：5栏杆；6一踏步图2B型斜梯的结构型式
注1：H及后由选用者定
CB/T801-2001
B型斜梯的基本尺寸
注2：重量仅为梯高H以内的重量，不包括以外及扶手的重量。
踏步级数
重量(α)
3.4标记示例
CB/T801-2001
斜度60°，梯宽450mm，梯长3046mm的普通式斜梯标记为：货舱斜梯A60°×450×3046CB/T801-2001梯高8500mm的螺旋式斜梯标记为：货舱斜梯B8500CB/T801-2001
斜梯的主要零件材料按表4。
表4斜梯的主要零件材料
零件名称
栏杆柱
造船用球扁钢
结构用无缝钢管
镀锌焊接钢管
Q235-A
Q235-A
Q235-A
标准号
GB/T 99451988
GB/T8162-1999
GB/T 699 1999
GB/T700—1988
GB/T 30911993
GB/T 699—1999
GB/T 700—1988
GB/T 7001988
斜梯主要尺寸应符合表2或表3的规定，踏步间距250mm允许偏差为土2mm，层高累积偏差
不得超过土5mm。
踏步方钢顶部必须在同一平面上，并保持水平。4.3
斜梯扶手表面应光滑、无毛刺。每侧扶手应在一个垂直平面内。4.5
斜梯及其零件装配后，不得有歪斜扭曲等缺陷。焊缝应牢固，不允许有裂纹、夹渣等缺陷4.6斜梯表面经处理应达到GB/T8923所规定的Sa2级或St2～3级的要求，并涂以防锈底漆。5试验方法
5.1外观
以目测观察斜梯外观。结果应符合4.34.6的要求。5.2尺寸
用通用量具，测量斜梯主要尺寸。结果应符合4．2的要求。6检验规则bzxz.net
6.1检验分类
斜梯的检验分型式检验和出厂检验。6.2型式检验
6.2.1检验时机
斜梯有下列情况之一时，应进行型式检验：8
a）首制产品或产品转厂生产时：CB/T801-2001
b)正式生产的产品如结构、材料或工艺有较大改变时；c）质量监督机构提出型式检验时。检验项目
型式检验项目按表5。
检验项目
检验项目
检验样品数量
要求的章条号
试验方法的章条号
型式检验
在首制产品或批量生产产品中抽取普通斜梯和螺旋式斜梯各一架进行型式检验。6.2.4判定规则
出厂检验
斜梯的各项检验符合要求，则可认为型式检验合格。若有不符合要求的项目，允许经修正后进行复检，复检合格仍认为型式检验合格。复检只允许一次。6.3出厂检验
6.3.1出厂检验项目按表5。
6.3.2每架斜梯均应进行出厂检验。6.3.3斜梯各项检验符合要求则可认为出厂检验合格。若有不符合要求的项目，允许经修正后复检，复检合格仍可认为出厂检验合格。若复验仍有不符合要求的项目，则该斜梯判为不合格。6.3.4斜梯检验合格后，应有检验部门出具合格证书。1
在产品明显部位应注明下列产品标志：a）
制造厂名称或商标；
产品型号和标准号：
生产年月；
检查合格印章。
