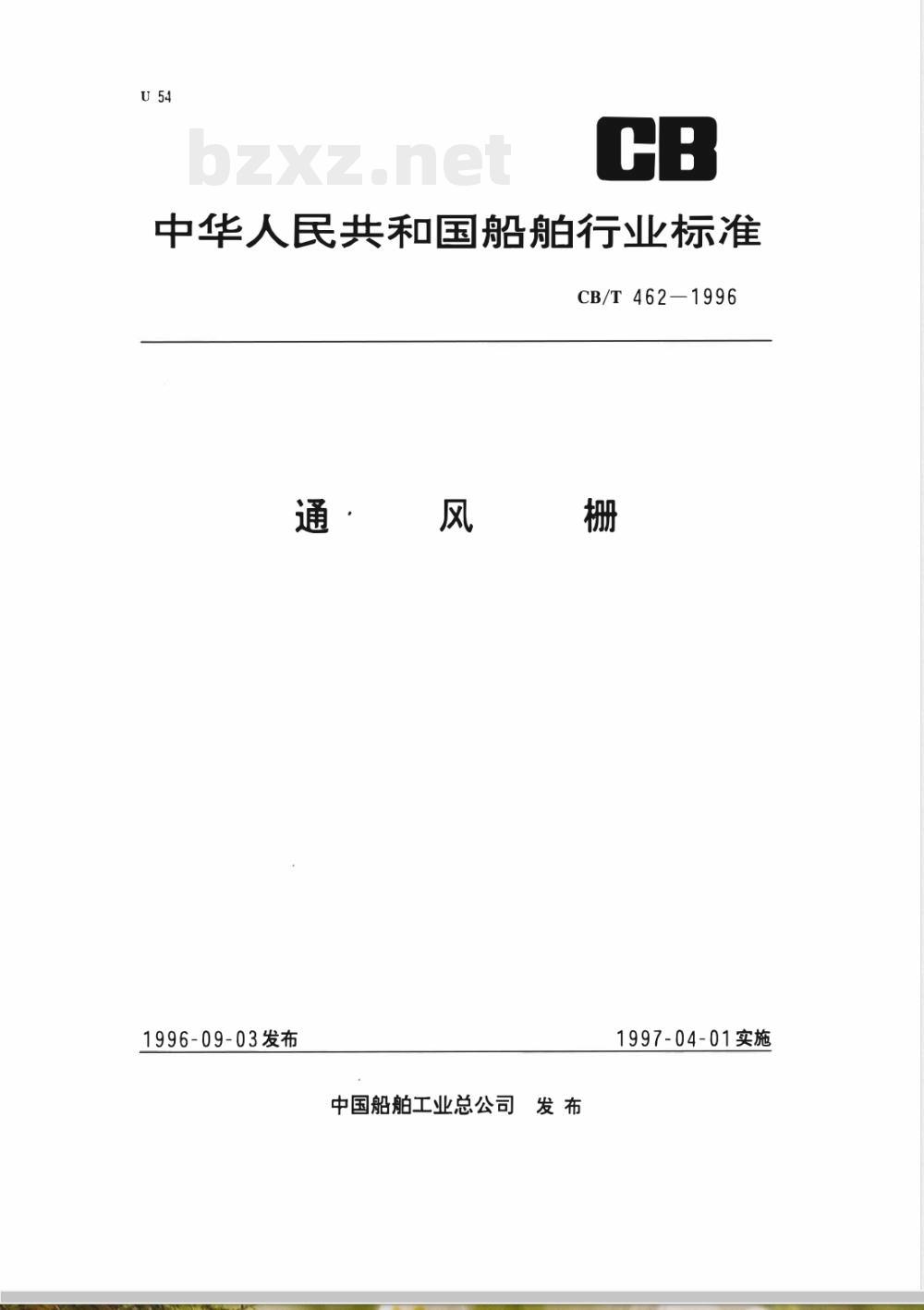

【船舶行业标准(CB)】 通风栅

中华人民共和国船舶行业标准
CB/T462—1996
1996-09-03发布
1997-04-01实施
中国船舶工业总公司发布
CB/T462-1996

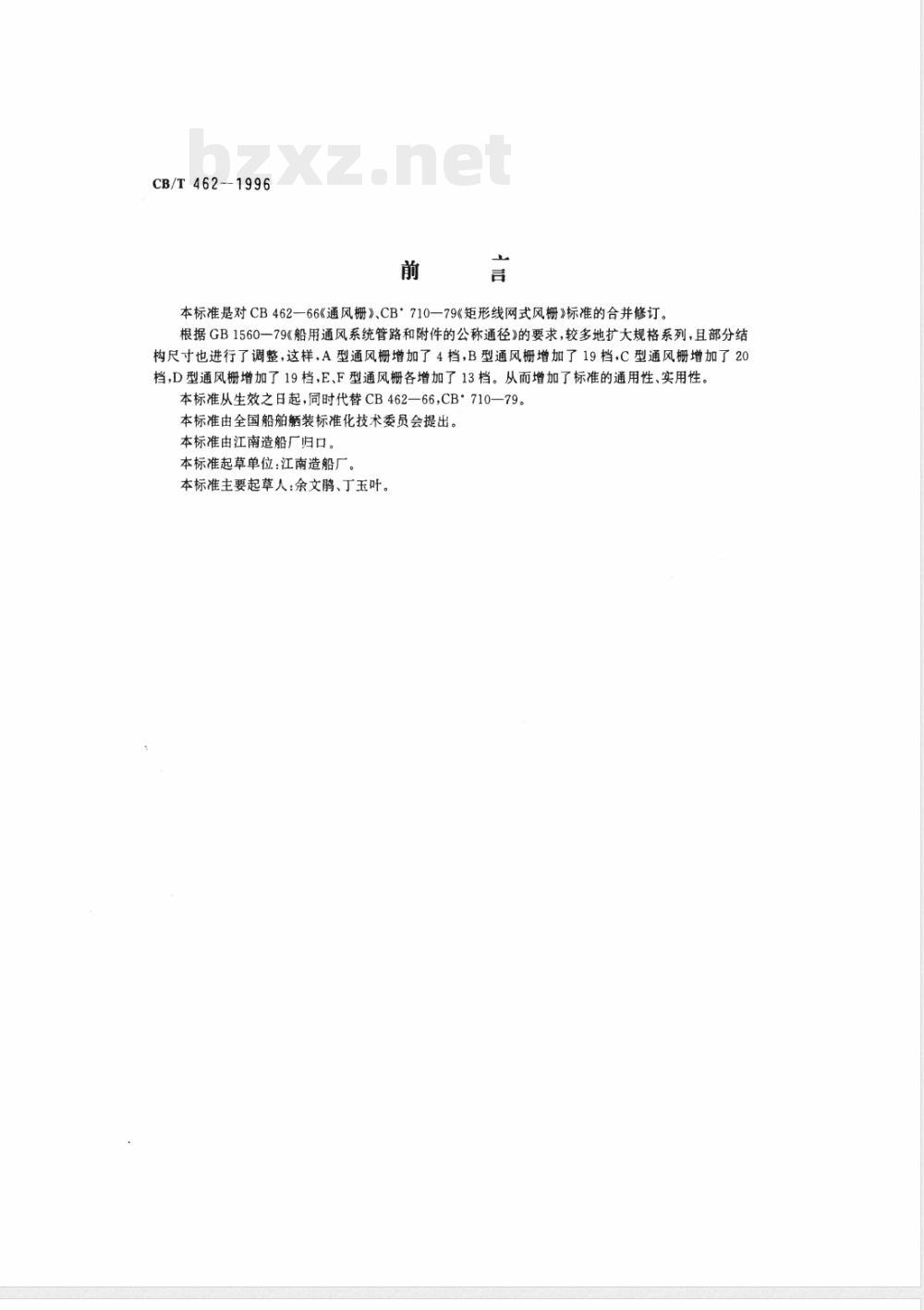

本标准是对CB462—66《通风栅》,CB*710-79《矩形线网式风栅》标准的合并修订。根据GB1560—79《船用通风系统管路和附件的公称通径》的要求，较多地扩大规格系列，且部分结构尺寸也进行了调整，这样，A型通风栅增加了4档，B型通风栅增加了19档，C型通风栅增加了20档，D型通风栅增加了19档，E、F型通风栅各增加了13档。从而增加了标准的通用性、实用性。本标准从生效之日起，同时代替CB462—66,CB*710—79。本标准由全国船舶装标准化技术委员会提出。本标准由江南造船厂归口，
本标准起草单位：江南造船厂。本标准主要起草人：余文鹏、丁玉叶。1范围

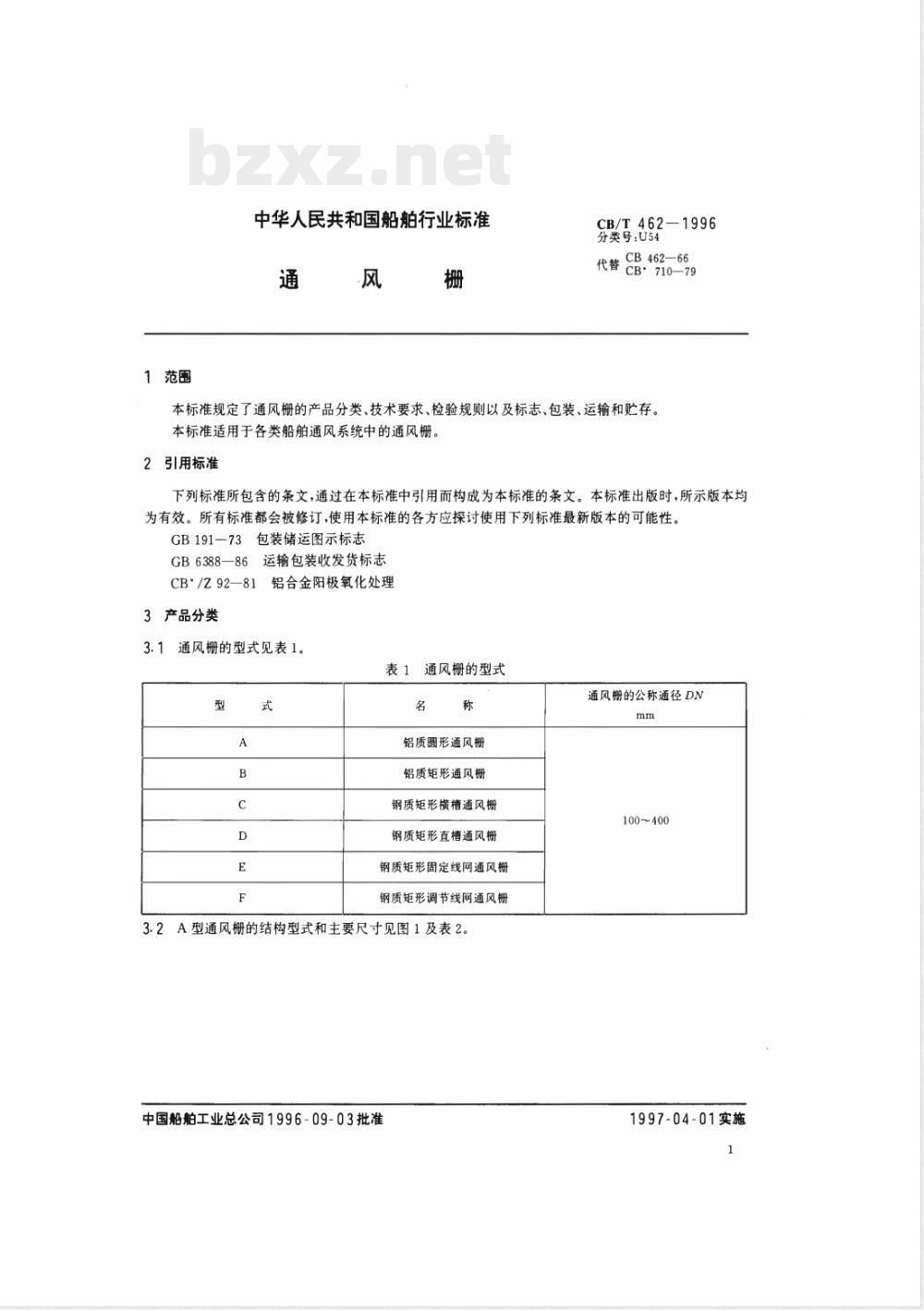

中华人民共和国船舶行业标准
CB/T462-1996
分类号：U54
代替CB-4710-79
CB462-66
本标准规定了通风栅的产品分类、技术要求、检验规则以及标志、包装、运输和贮存。本标准适用于各类船舶通风系统中的通风栅。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191-73包装储运图示标志
GB6388-86运输包装收发货标志
CB/Z92—81铝合金阳极氧化处理产品分类
通风栅的型式见表1。
表1通风栅的型式
铝质圆形通风栅
铝质矩形通风栅
钢质矩形横槽通风栅
钢质矩形直植通风栅
钢质矩形固定线网通风栅
钢质矩形调节线网通风栅
3.2A型通风栅的结构型式和主要尺寸见图1及表2。中国船舶工业总公司1996-09-03批准通风栅的公称通径DN
100~400
1997-04-01实施
公称通径DN
CB/T462-1996

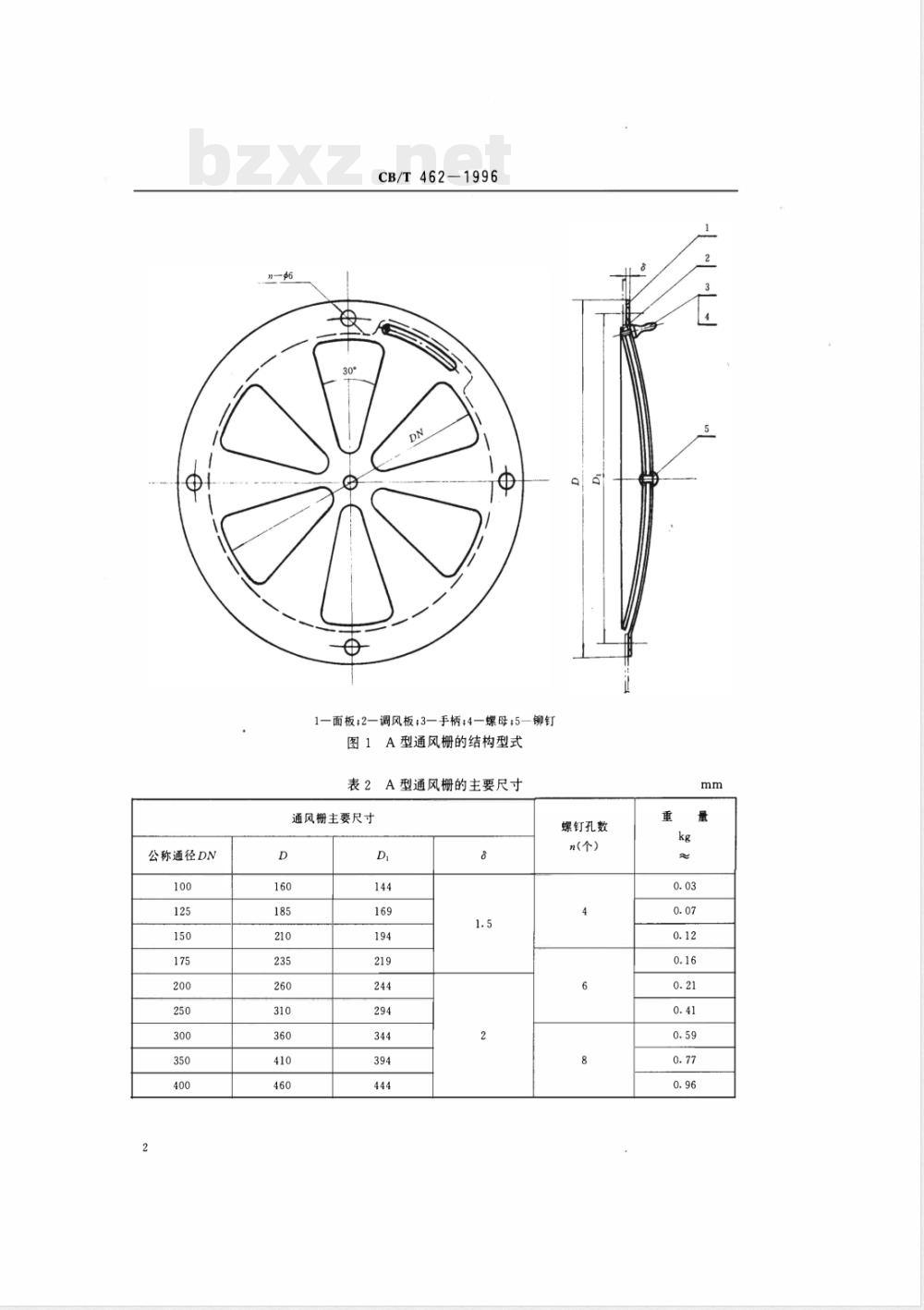

1一面板：2一调风板+3一手柄：4一爆母：5一钢钉图1A型通风栅的结构型式
表2A型通风栅的主要尺寸
通风栅主要尺寸
螺钉孔数
（个)
CB/T462-1996

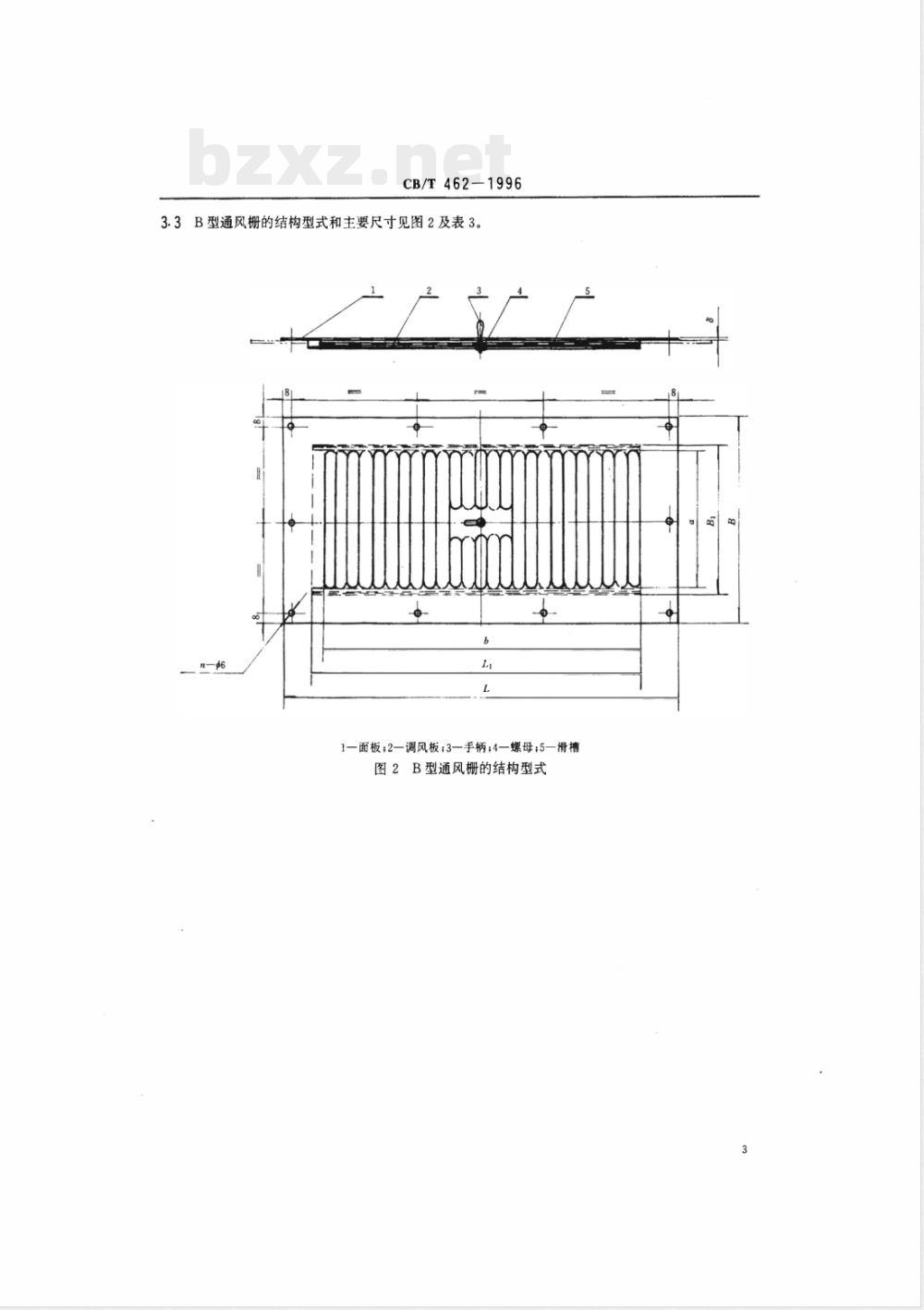

3.3B型通风栅的结构型式和主要尺寸见图2及表3。L
1—面板：2一调风板：3—手柄：4一螺母：5—滑槽图2B型通风栅的结构型式
公称通径
公称尺寸
60×150
80×130
60×230
80×170
100×130
80×250
100×210
120×150
80X350
100X250
120×210
100×350
120×290
150×230
120×470
150×350
190×290
150×530
190×390
240×310
190×550
240×430
290×370
190×770
240×550
290X470
CB/T462—1996
B型、C型、D型通风栅的主要尺寸通风栅主要尺寸
66×165
86×145
66x245
86x185
106×145
86×265
106x225
126×165
86X365
106×265
126×225
106×365
126×305
156×245
126×485
156×365
196×305
156x545
196×405
246×325
196×565
246×445
296X375
196X785
246x565
296×485
100×210
120×190
100×290
120×230
140×190
120×310
140×270
160×210
120×410
140×310
160×270
140×410
160×350
190×290
160×530
190×410
230×350
190×590
230×450
280×370
230×610
280×490
330×430
230×830
280×610
330×530
螺钉孔数
双（个)
CB/T462-1996
3.4C型通风栅的结构型式和主要尺寸见图3及表3。L
1一面板：2围板：3-格栅：4导风板，5-半圆头螺钉+6-螺母；7-弹货：8-小链图3C型通风栅的结构型式
CB/T462-1996
3.5D型通风栅的结构型式和主要尺寸见图4及表3。1一面板；2一调风板：3—围板：4—导风板5半圆头螺钉；6一累母：7-弹黄18手柄：9滑槽：10-小链图4D型通风栅的结构型式
CB/T462-1996
3.6E型通风栅的结构型式和主要尺寸见图5及表4。[-U形爽-2--钢板网
图5E型通风栅的结构型式
公称通径
公称尺寸
60×140
80×120
60×220
80×160
100×130
80x250
100×200
120×150
80×350
100×250
120×210
100×350
120×280
150×220
120×470
150×350
190×280
150×530
190×390
240×300
190×550
240×420
290×360
190×760
240×550
290×460
CB/T462-1996
表4E型、F型通风栅的主要尺寸
通风栅主要尺寸
100×180
120×160
100×260
120×200
140×170
120×290
140×240
160×190
120×.390
140×290
160×250
140×390
160×320
190×260
160×510
190×390
240×320
190×570
230×430
280×340
230×590
280×460
330×400
230×800
280×590
330×500
螺钉孔数
（个）
CB/T462-1996
3.7F型通风栅的结构型式和主要尺寸见图6及表4，1-U形夹：2—钢板网：3-边框：4-调风板，5-禁形螺母；6开口销：7—半头螺钉8一垫图
图6F型通风栅的结构型式
3.8标记示例
公称通径DN=100mm的铝质图形通风栅：通风栅A100CB/T462-1996
公称通径DN=200mm，公称尺寸a=150mm，b=220mm的钢质矩形横槽通风栅：通风栅C200-150×220CB/T462-19964技术要求
4.1通风栅的主要零件材料见表5。零件名称
面板、调风板、滑槽
围板，导风板、格栅、U形夹、边框手柄、钢板网
螺母、蝶形螺母
CB/T462-1996
表5主要零件材料
碳素结构钢
铝合金
碳素结构钢
不锈钢
阀门用铬钒弹簧钢丝
通风栅四周不允许有毛刺、锐边、裂纹等缺陷。牌
Q235-A
Q235-A
1Cr18Ni9Ti
50CrVA
通风栅制造完毕后，面板与调风板之间扯动应灵活，并能可靠地定位。通风栅的面板、调风板应保持平整4.4
A型、B型通风榭的面板及调风板应按CB/Z92进行阳极氧化处理。4.6C型、D型通风栅的面板、围板及滑槽，焊接完毕后应进行镀铬及抛光。E型、F型通风栅均用镀锌钢板。4.7
检验规则
每一扇通风栅要进行外观检查，应符合4.2～4.7的要求。5.1
5.2通风栅制造完毕后，应由检验部门检验合格后出具合格证书。6标志
经检验合格的通风栅均应具有下列标志：制造厂名称及标志；
b）产品标记和标准号；
生产批号或生产年月；
d）检查合格印章。
7包装
标准号
GB700—88
GB3190—82
GB700—88
GB122084
GB5232—85
GB5220—85
通风栅应小心平整地放在包装箱内，箱面标志应符合GB6388的规定，图示标志应符合GB191的规定。
8运输及贮存
运输中应防止雨淋及剧烈震动，放在干燥通风的仓库内。装卸时不得抛挪、摔跌，以防产品受损。10
