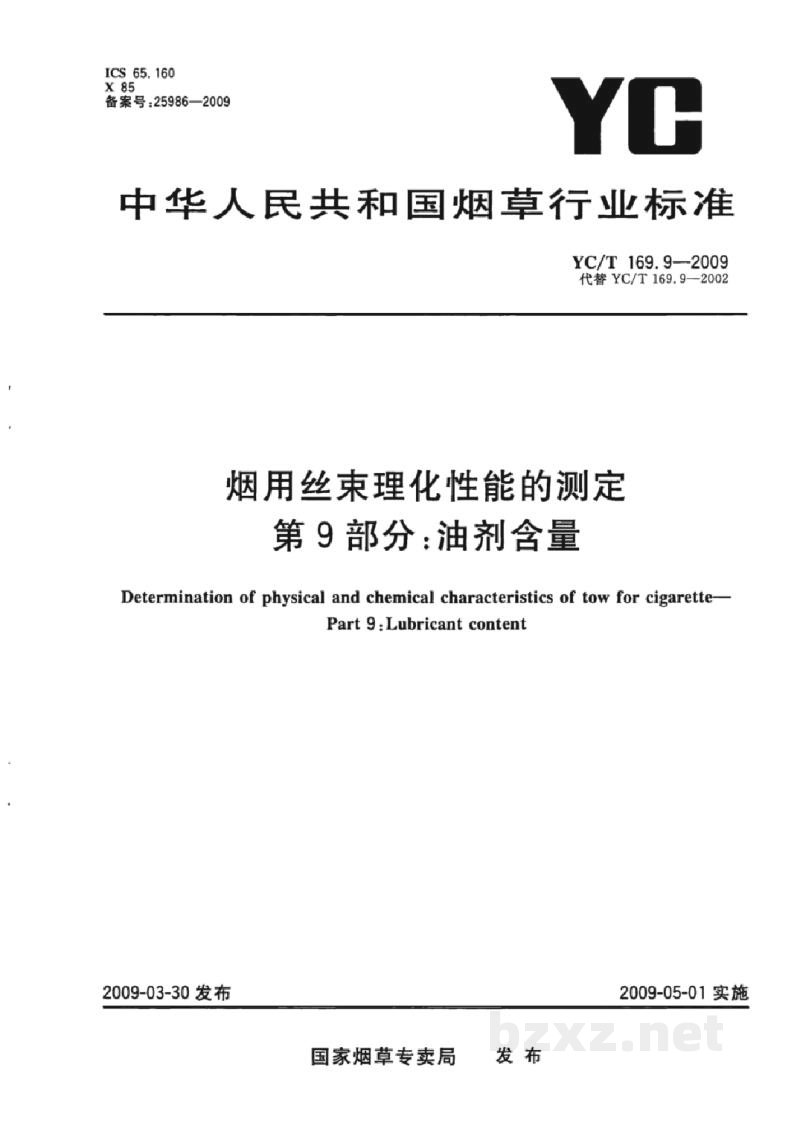

【烟草标准】 烟用丝束理化性能的测定　第9部分：油剂含量

ICS 65.160

X 85

备案号：25986—2009

YCT

中华人民共和国烟草行业标准

烟用丝束理化性能的测定
第 9 部分：油剂含量

Determination of physical and chemical characteristics of tow for cigarette—
Part 9: Lubricant content

YCT 169.9—2009
代替 YCT 169.9—2002

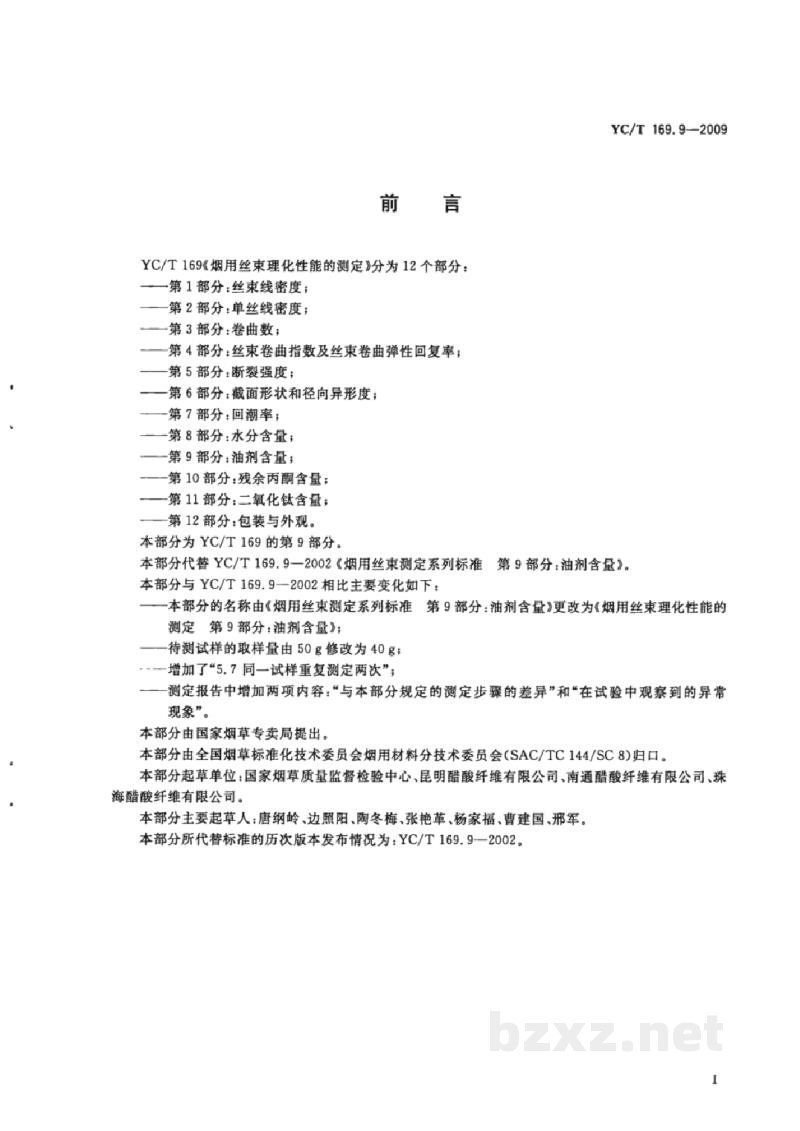

前 言

YC/T 169《烟用丝束理化性能的测定》分为12个部分：

• ——第1部分：丝束线密度；
• ——第2部分：单丝线密度；
• ——第3部分：卷曲数；
• ——第4部分：丝束卷曲指数及丝束卷曲弹性回复率；
• ——第5部分：断裂强度；
• ——第6部分：截面形状和径向异形度；
• ——第7部分：回潮率；
• ——第8部分：水分含量；
• ——第9部分：油剂含量；
• ——第10部分：残余丙酮含量；
• ——第11部分：二氧化钛含量；
• ——第12部分：包装与外观。

本部分为YC/T 169的第9部分。
本部分代替YC/T 169.9—2002《烟用丝束测定系列标准 第9部分：油剂含量》。
本部分与YC/T 169.9—2002相比主要变化如下：
——本部分的名称由《烟用丝束测定系列标准 第9部分：油剂含量》更改为《烟用丝束理化性能的
测定 第9部分：油剂含量》；
——待测试样的取样量由50g修改为40g；
——增加了“5.7同一试样重复测定两次”；
——测定报告中增加两项内容：“与本部分规定的测定步骤的差异”和“在试验中观察到的异常
现象”。

本部分由国家烟草专卖局提出。
本部分由全国烟草标准化技术委员会卷烟材料分技术委员会（SAC/TC 144/SC 8）归口。
本部分起草单位：国家烟草质量监督检验中心、昆明醋酸纤维有限公司、南通醋酸纤维有限公司、珠
海醋酸纤维有限公司。

本部分主要起草人：唐绍岭、边照阳、陶冬梅、张艳革、杨家福、曹建国、邢军。
本部分所代替标准的历次版本发布情况为：YC/T 169.9—2002。

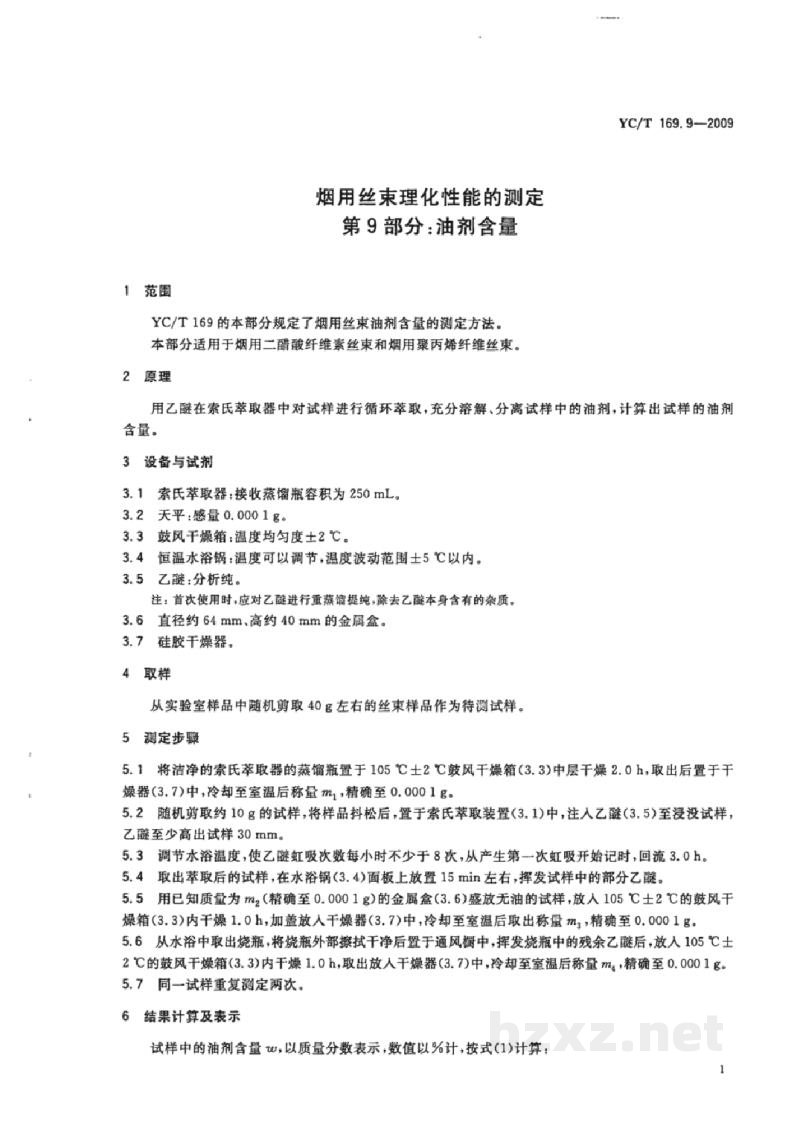

烟用丝束理化性能的测定
第 9 部分:油剂含量

1 范围

YC/T 169 的本部分规定了烟用丝束油剂含量的测定方法。
本部分适用于烟用二醋酸纤维素丝束和烟用聚丙烯纤维丝束。

2 原理

用乙醚在索氏萃取器中对试样进行循环萃取，充分溶解、分离试样中的油剂，计算出试样的油剂含量。

3 设备与试剂

1. 3.1 索氏萃取器：接收蒸馏瓶容积为 250 mL。
2. 3.2 天平:感量 0.000 1 g。
3. 3.3 鼓风干燥箱:温度均匀度 ± 2 ℃。
4. 3.4 恒温水浴锅:温度可以调节，温度波动范围 ± 5 ℃以内。
5. 3.5 乙醚:分析纯。
   注：首次使用时，应对乙醚进行重蒸馏提纯，除去乙醚本身含有的杂质。
6. 3.6 直径约 64 mm、高约 40 mm的金属盒。
7. 3.7 硅胶干燥器。

4 取样

从实验室样品中随机剪取 40 g左右的丝束样品作为待测试样。

5 测定步骤

1. 5.1 将洁净的索氏萃取器的蒸馏瓶置于 105 ℃±2℃鼓风干燥箱(3.3)中烘干 2.0 h，取出后置于干燥器(3.7)中，冷却至室温后称量 m₁，精确至 0.000 1 g。
2. 5.2 随机剪取约 10 g的试样，将样品抖松后，置于索氏萃取装置(3.1)中，注入乙醚(3.5)至浸没试样，乙醚至少高出试样 30 mm。
3. 5.3 调节水浴温度，使乙醚虹吸次数每小时不少于 8次，从产生第一次虹吸开始记时，回流 3.0 h。
4. 5.4 取出萃取后的试样，在水浴锅(3.4)面板上放置 15 min左右，挥发试样中的部分乙醚。
5. 5.5 用已知质量为 m₂(精确至 0.000 1 g)的金属盒(3.6)盛放无油的试样，放入 105 ℃±2℃的鼓风干燥箱(3.3)内干燥 1.0 h,加盖放入干燥器(3.7)中，冷却至室温后取出称量 m₃，精确至 0.000 1 g。
6. 5.6 从水浴中取出烧瓶,将烧瓶外部擦拭干净后置于通风橱中，挥发烧瓶中的残余乙醚后，放入 105 ℃±2℃的鼓风干燥箱(3.3)内干燥 1.0 h,取出放入干燥器(3.7)中,冷却至室温后称量 m₄,精确至 0.000 1 g。
7. 5.7 同一试样重复测定两次。

6 结果计算及表示

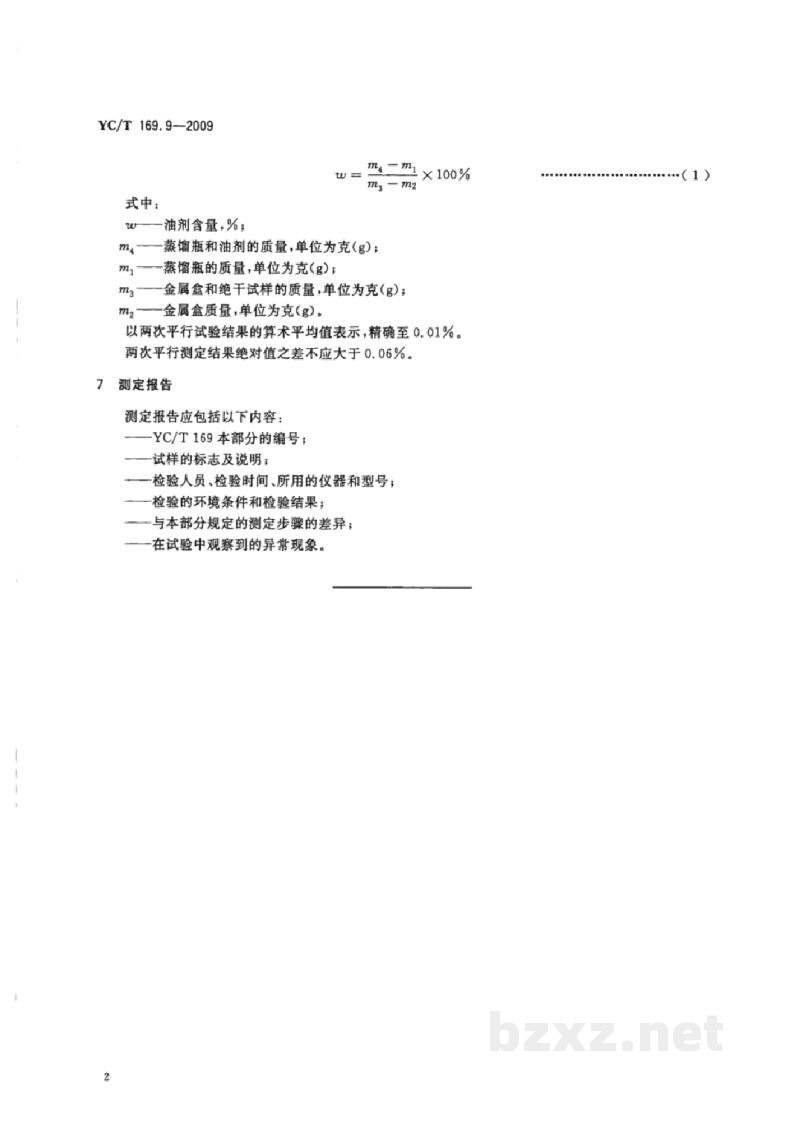

试样中的油剂含量 w，以质量分数表示,数值以%计,按式(1)计算:
