【船舶行业标准(CB)】 外螺纹钢制直角截止阀

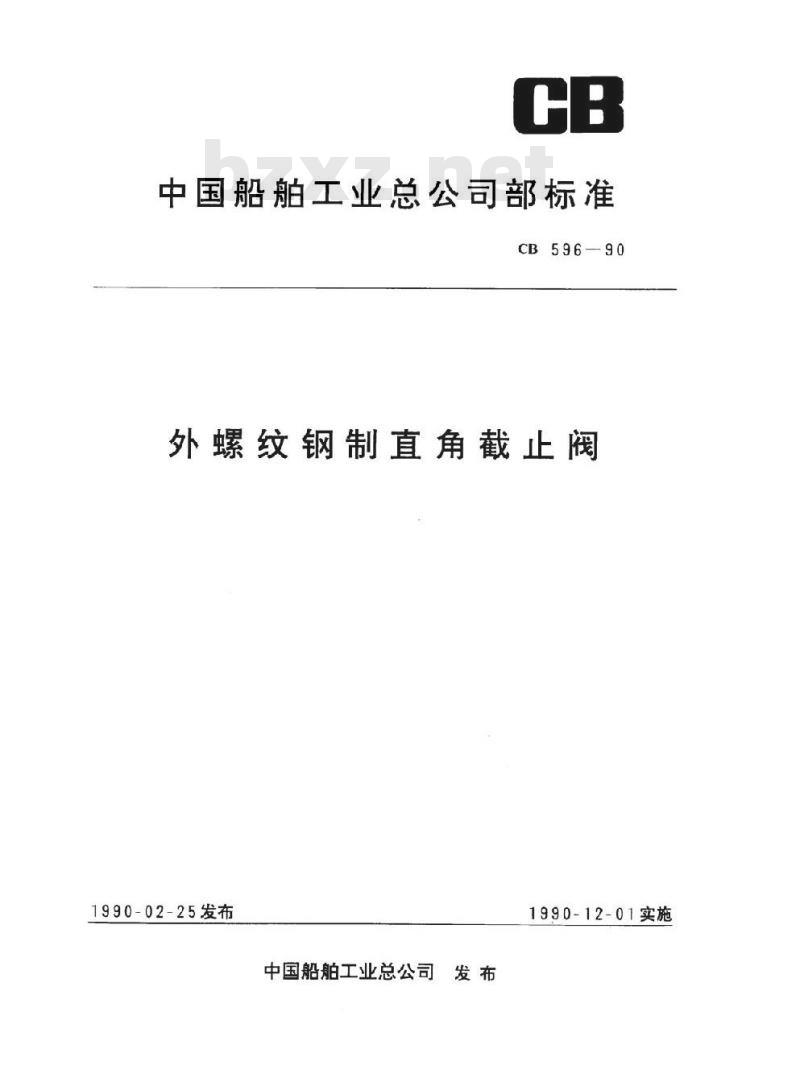

中国船舶工业总公司部标准
CB596—90
外螺纹钢制直角截止阀
1990-02-25发布
中国船舶工业总公司发布
1990-12-01实施

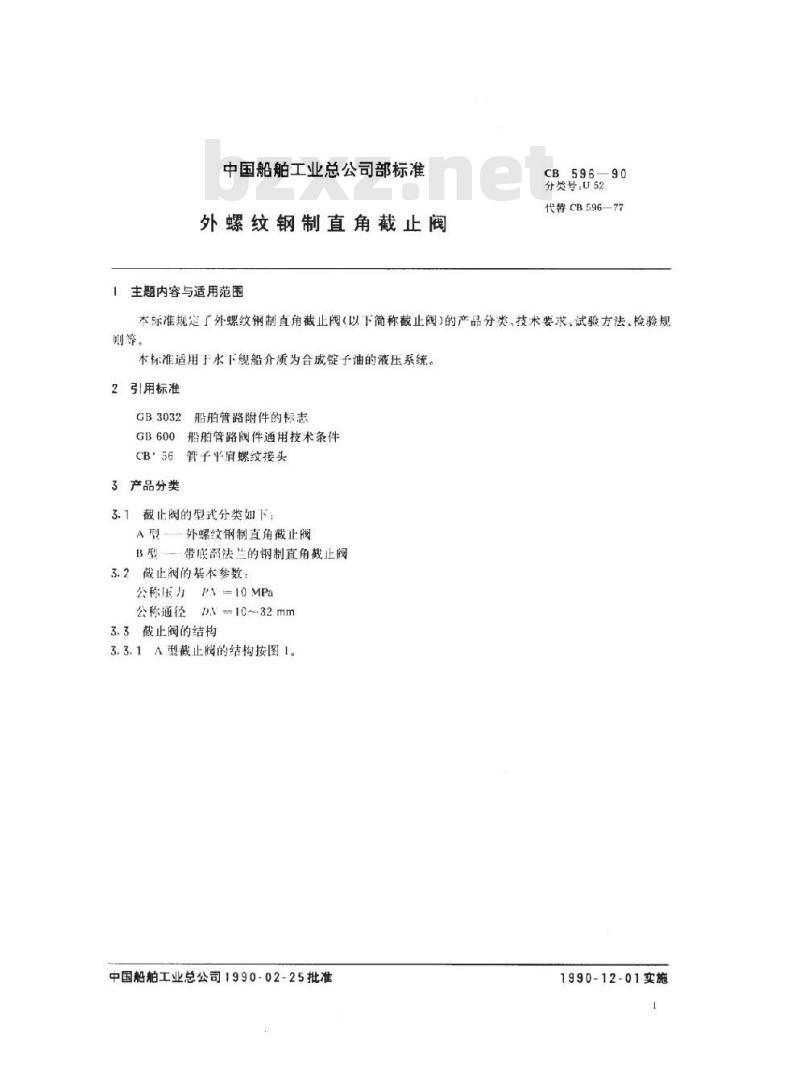

中国船舶工业总公司部标准
外螺纹钢制直角截止阀
主题内容与适用范围
596-90
分类号U52
代替CB596—77
本标准规定了外螺纹钢制直角截止阀（以下简称截止阀）的产品分类、技术要求、试验方法、检验规划等。
本标准适用于水下舰船介质为合成锭子油的液压系统。2引用标准
GB3032
船舶管路附件的标志
3产品分类
船舶管路阀件通用技术条件
管子平肩螺纹接头
截止阀的型式分类如下：
A型外螺纹钢制直角截止阀
B型带底部法兰的钢制直角截止阀3.2截止阀的基本参数：
公称压力PV=10MPa
公称通径V=10~32mm
3.3截止阀的结构

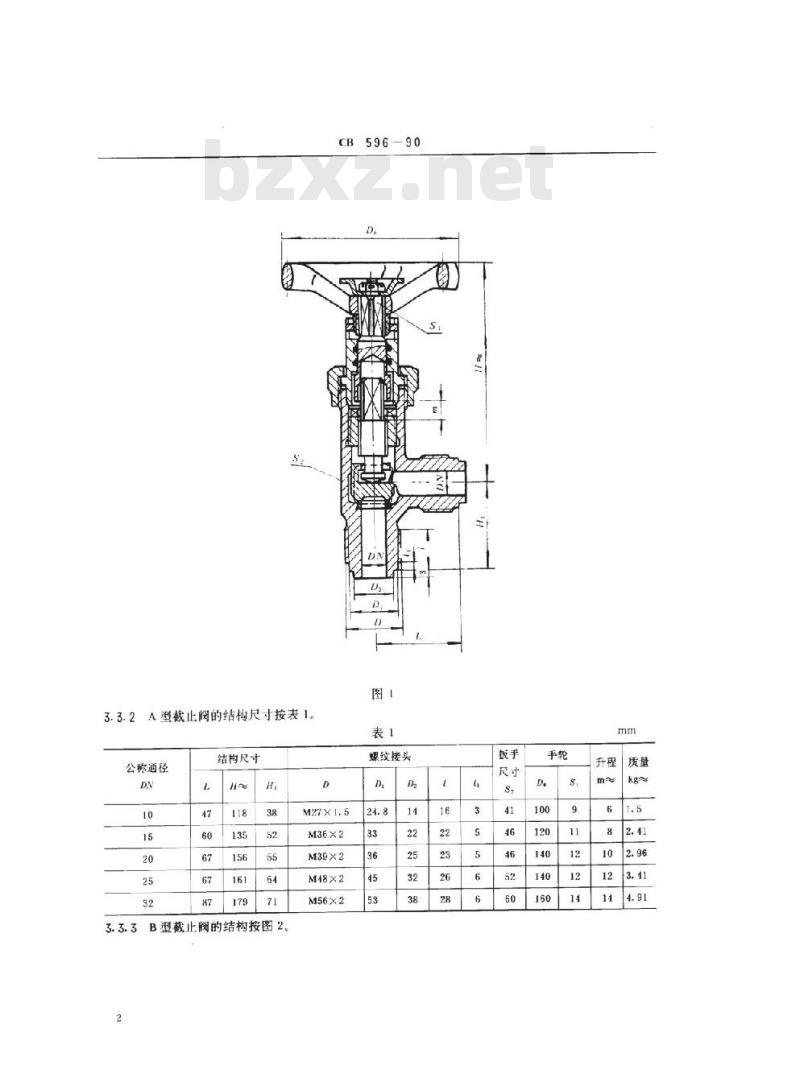

3.3.1A型截止阅的结构按图1。
中国船舶工业总公司1990-02-25批准1990-12-01实施
3.3.2A型截止阀的结构尺寸按表1。公称通径
结构尺寸

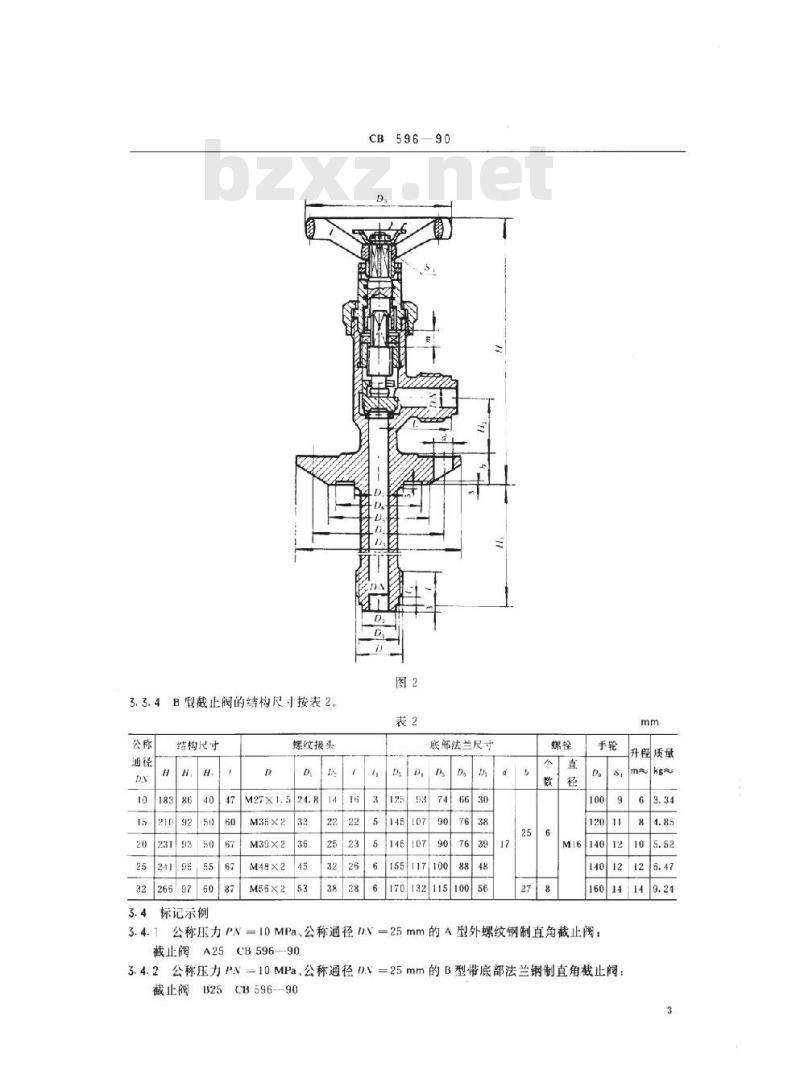

3.3.3B型截止阅的结构按图2。
CB596-90www.bzxz.net
螺纹接头
M36×2
M39×2
M48×2
M56×2
3.3.4B型截止阀的结构尺寸按表2。公称
结构尺寸
标记示例
M56×2
螺纹接头
CB596-90
底部法兰尺寸
3.4.1公称压力PN=10MPa、公称通径IV=25mm的A型外螺纹钢制直角截止阀：截止阀A25CB596—90
3.4.2公称压力PN=10MPa、公称适径DV=25mm的B型带底部法兰钢制直角载止阅截止阀B25CB596--90
升程质量

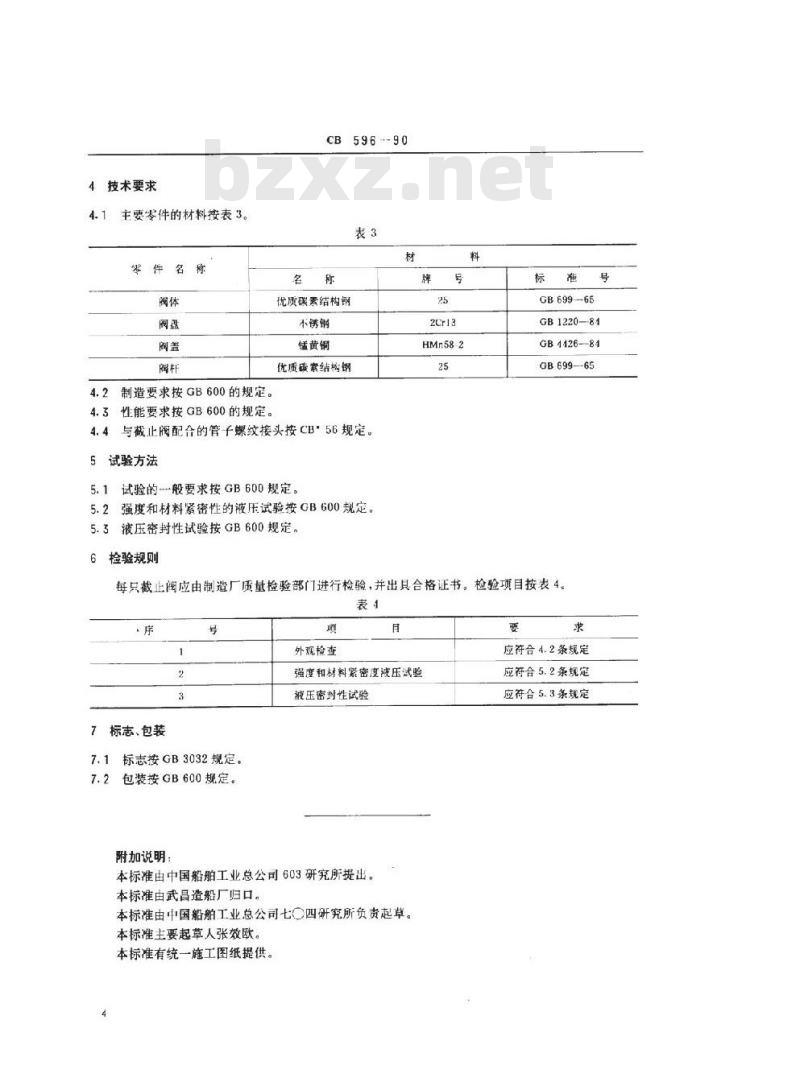

4技术要求
4.1主要零件的材料按表3。
零件名称
制造要求按GB600的规定。
性能要求按GB600的规定。
CB596-90
优质碳素结构钢
不锈钢
锰黄铜
优质碳素结构钢
与截止阀配合的管子螺纹接头按CB·56规定。5试验方法
5.1试验的--般要求按GB600规定。5.2强度和材料紧密性的液压试验按GB600规定。5.3液压密封性试验按GB600规定。6检验规则
HMn582
GB699-65
GB1220—-81
GB1126-84
GB699-65
每只截止阀应由制造厂质量检验部门进行检验，并出具合格证书。检验项目按表4。表4
标志、包装
7.1标志按GB3032规定。
7.2包装按GB600规定。
外观检查
强度和材料紧密度液压试验
液压密封性试验
附加说明：
本标准由中国船舶工业总公司603研究所提出。本标准由武昌造船厂归口。
本标准由中国船舶工业总公司七○四研究所负责起草。本标准主要起草人张效欧。
本标准有统一施工图纸提供。
应符合4.2条规定
应符合5.2条规定
应符合5.3条规定
