【船舶行业标准(CB)】 货、油舱直梯

全国船舶标准化技术委员会专业标准CB*3218-84
货、油舱直梯
1984-10-15发布
1986-01-01实施
全国船舶标准化技术委员会专业标准货、油舱直梯

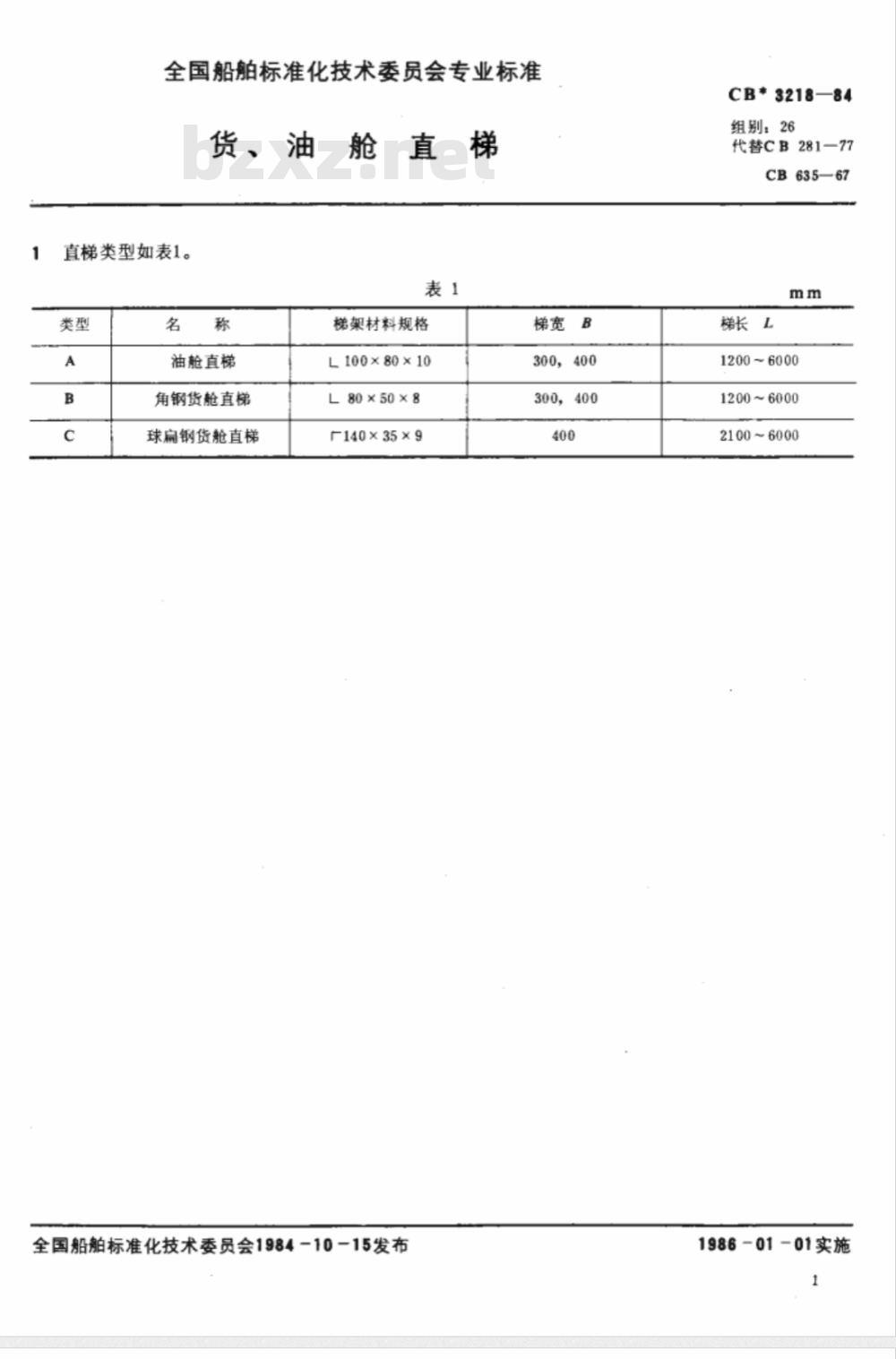

直梯类型如表1。
油舱直梯
角钢货舱直梯
球扁钢货舱直梯
梯架材料规格
L100×80×10
L80×50×8
厂140×35×9
全国船舶标准化技术委员会1984-10-15发布梯宽B
300，400
300，400
CB*3218—84
组别：26
代替CB281-77
CB635—67
梯长L
1200~6000
1200~6000
2100~6000
1986-01-01实施
CB*321884

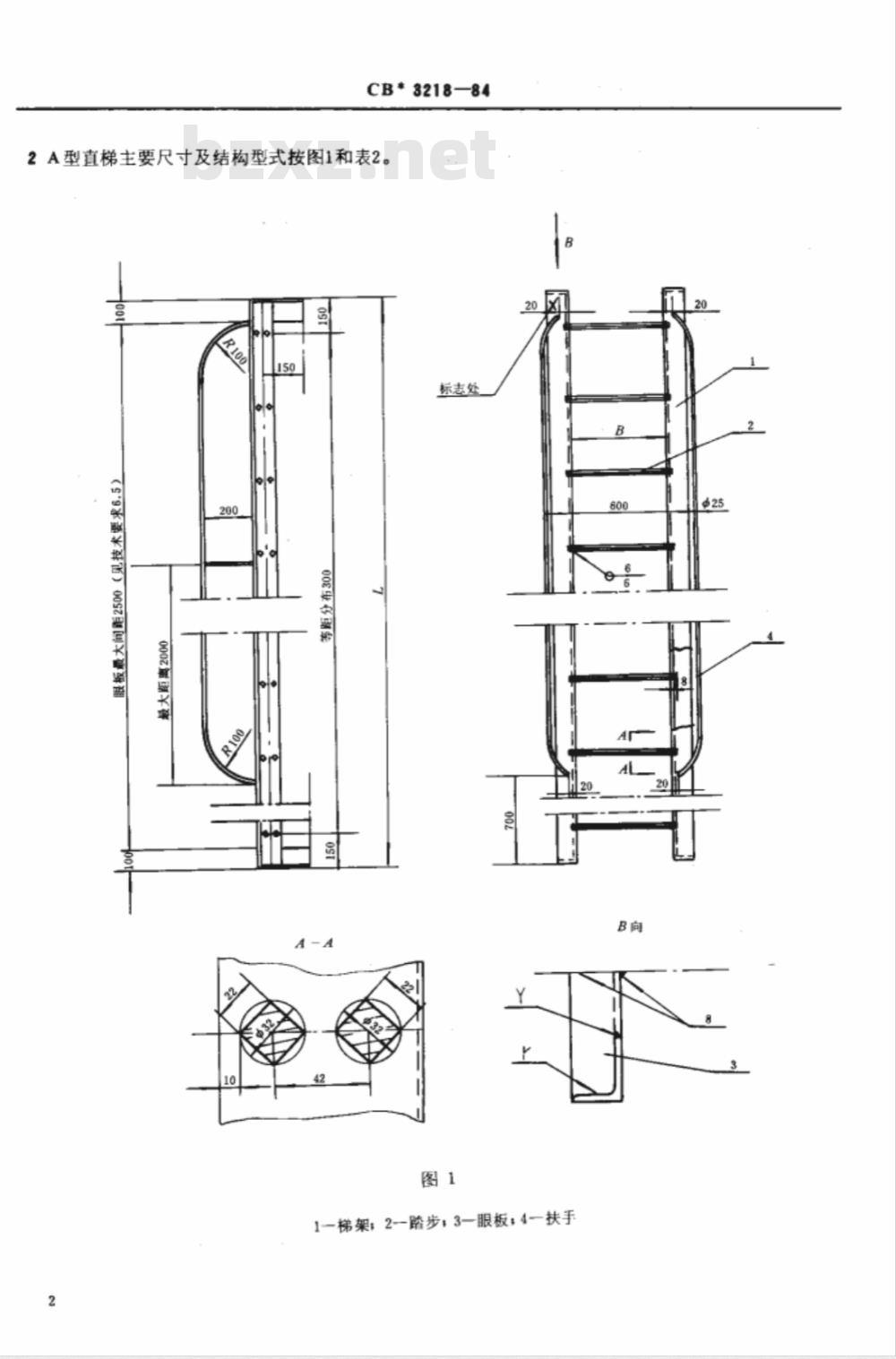

2A型真梯主要尺寸及结构型式按图1和表2。标志处
（9）0
1一梯架；2踏步，3—眼板；4一扶手600

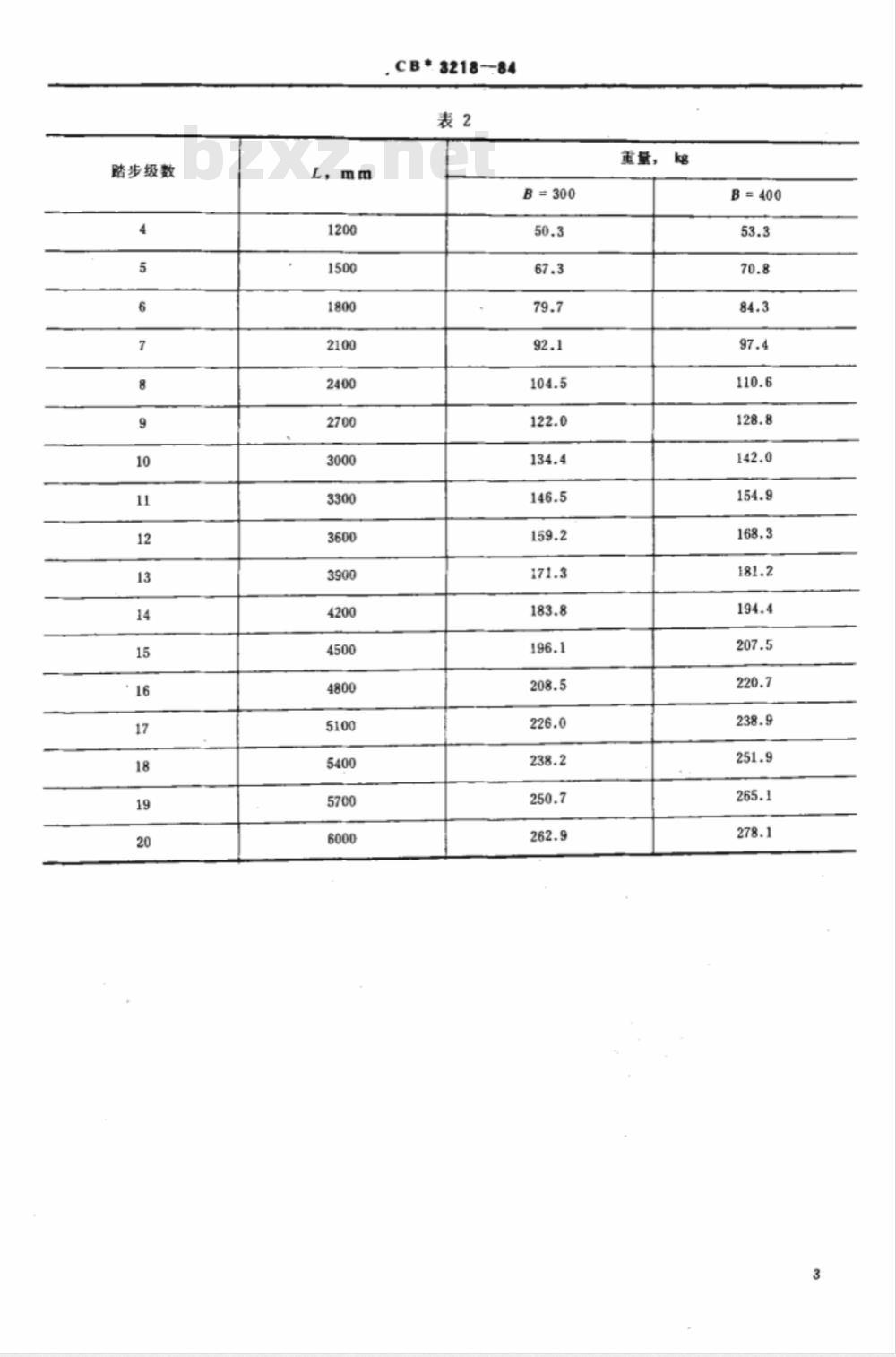

踏步级数
L，mm
.CB* 3218--84
B= 300
策量，
B= 400
CB*3218—84

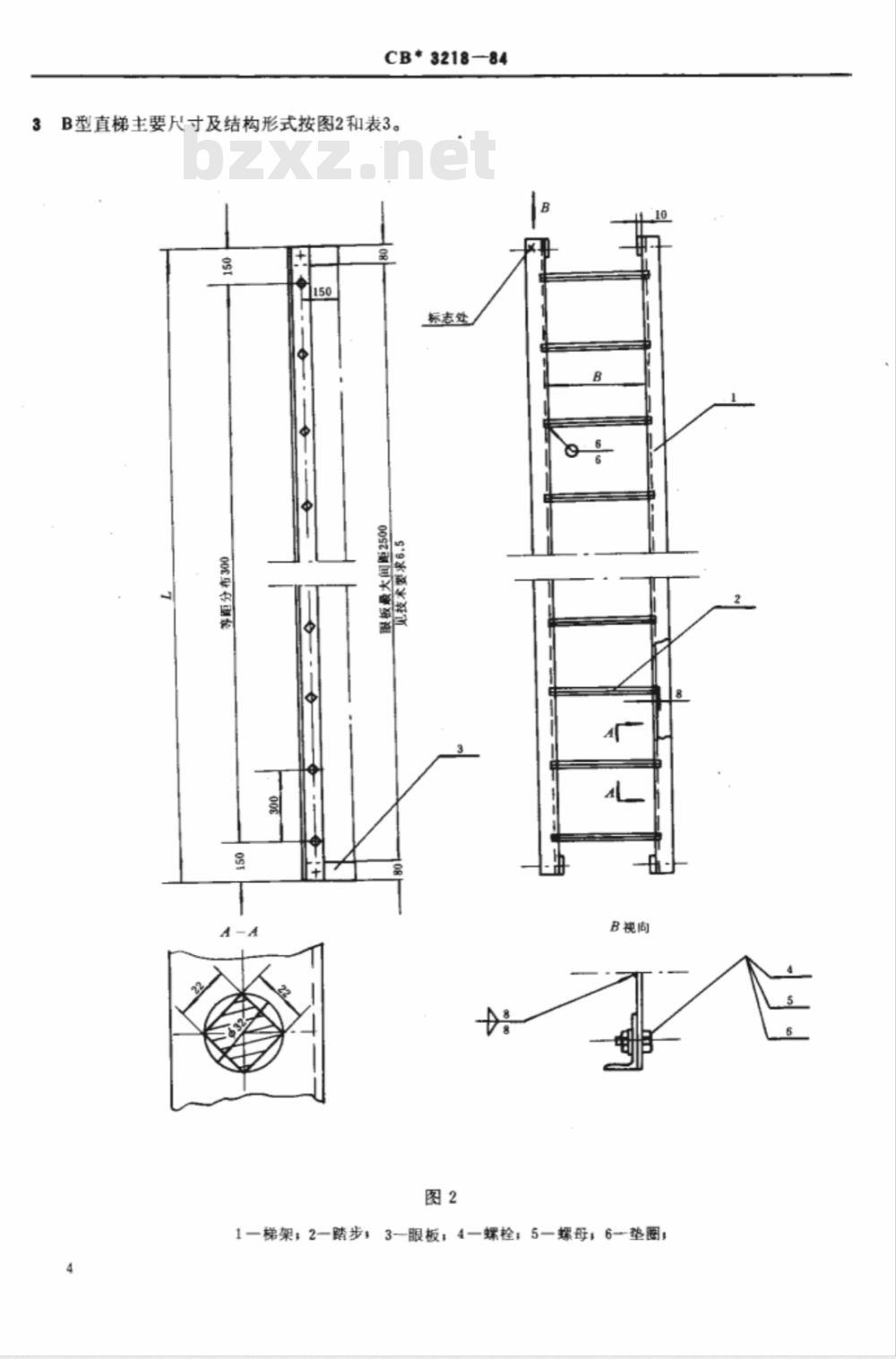

3B型直梯主要尺寸及结构形式按图2和表3。*9
B视向
1一梯架；2-踏步；3一眼板；4一螺栓；5-螺母；6-垫圈；踏步级数免费标准下载网bzxz
L，mm
CB* 3218—84
重量，kg
B= 400
CB*3218-84
C型直梯主要尺寸及结构形式按图3和表4。标志处
1-梯架；2一踏步；3一眼板；
B视向
4-螺栓；5一螺母；6一垫圈；
踏步级数
标记示例
CB*3218—84
长度为1500mm、宽度为400mm的油舱直梯：油舱直梯A1500×400
CB*3218-84
长度为5400mm的球扁钢货舱直梯：货舱直梯C5400CB*3218-84
技术要求
货油舱直梯应符合本标准要求。6.1
重量，
6.2货油舱直梯主要零件：踏步、扶手、螺栓、眼板和A、B型梯架的材料采用普通碳素钢A3（GB700-79），C型梯架采用2C（GB712—80）。6.3
货舱直梯制成后须镀锌，镀层厚度不少于25μm，也可以除锈涂漆，油舱直梯制成后用清油防货油舱直梯零件表面应光洁，装配后不应有歪斜、扭曲变形及其他缺陷。L>2500mm时中间约等距位置加装一个眼板固定。货油舱直梯应由制造厂技术检查部门验收，并出具合格证书。在每部货油舱直梯的明显处，应打上下列标志：a.
产品型号或标准号；
生产年月；
检验合格印章。
CB*3218—84
附加说明：
本标准由舱面属具组提出，由沪东造船厂归口。本标准由广州造船厂负责起草。本标准主要起草人刘武英。
油舱直梯CB281—77首次发布于1964年。货舱直梯CB635—67，首次发布于1967年11月28日。
