【烟草标准】 金属薄壁整体内螺纹

ICS 65.160
X 94
备案号:21212—2007

中华人民共和国烟草行业标准

YC/T 231—2007

金属薄壁整体内螺纹

Metal sheets integral internal thread

2007-07-05 发布 2007-09-01 实施

国家烟草专卖局 发布

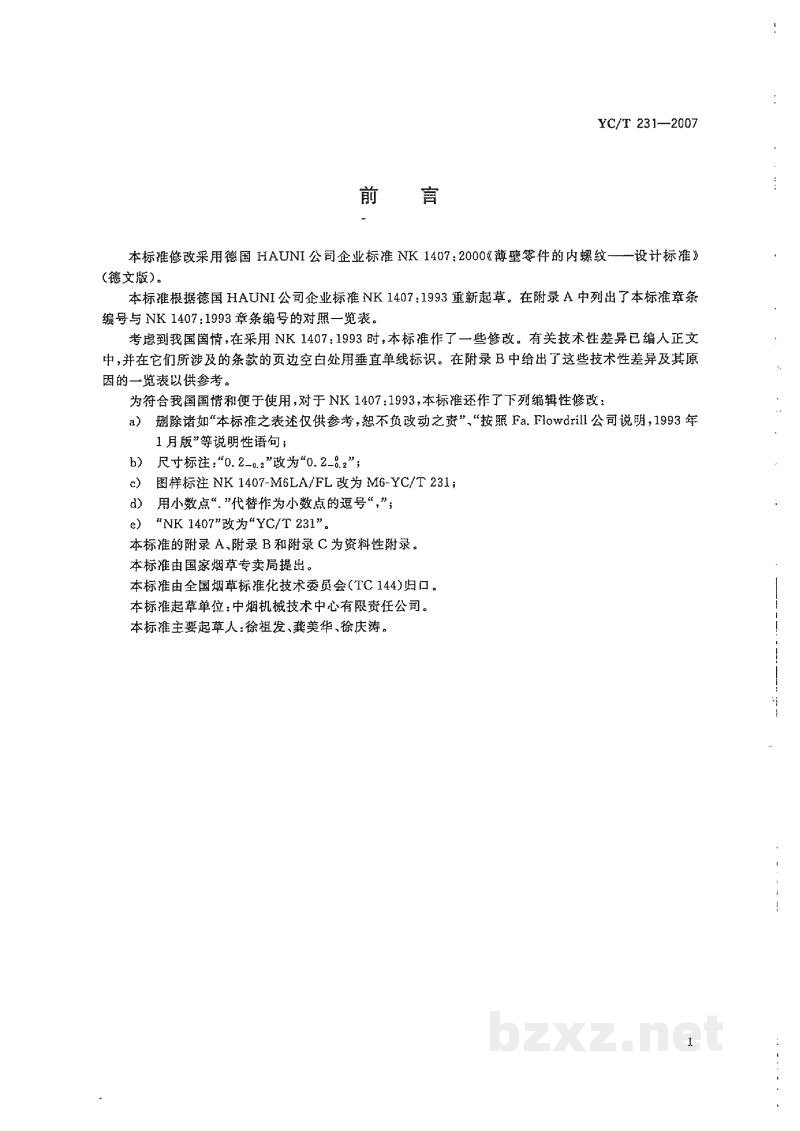

前言

本标准修改采用德国 HAUNI 公司企业标准 NK 1407:2000《薄壁零件的内螺纹——设计标准》(德文版)。

本标准根据德国 HAUNI 公司企业标准 NK 1407:1993 重新起草。在附录 A 中列出了本标准章节编号与 NK 1407:1993 章节编号的对照一览表。

考虑到我国国情，在采用 NK 1407:1993 时，本标准作了一些修改。有关技术性差异已编入正文中，并在它们所涉及的条款的页边空白处用垂直单线标识。在附录 B 中给出了这些技术性差异及其原因的一览表以供参考。

为符合我国国情和便于使用，对于 NK 1407:1993，本标准还作了下列编辑性修改：

1. a) 删除诸如“本标准之表述仅供参考，恕不负改动之责”、“按照 Fa. Flowdrill 公司说明，1993年1月版”等说明性语句；
2. b) 尺寸标注：“0.2_{-0.2}^{+0.5}”改为“0.2_{-0.2}^{+0.8}”；
3. c) 图样标注 NK 1407-M6LA/FL 改为 M6-YC/T 231；
4. d) 用小数点“.”代替作为小数点的逗号“,”；
5. e) “NK 1407”改为“YC/T 231”。

本标准的附录 A、附录 B 和附录 C 为资料性附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会（TC 144）归口。

本标准起草单位：中烟机械技术中心有限责任公司。

本标准主要起草人：徐祖发、龚美华、徐庆涛。

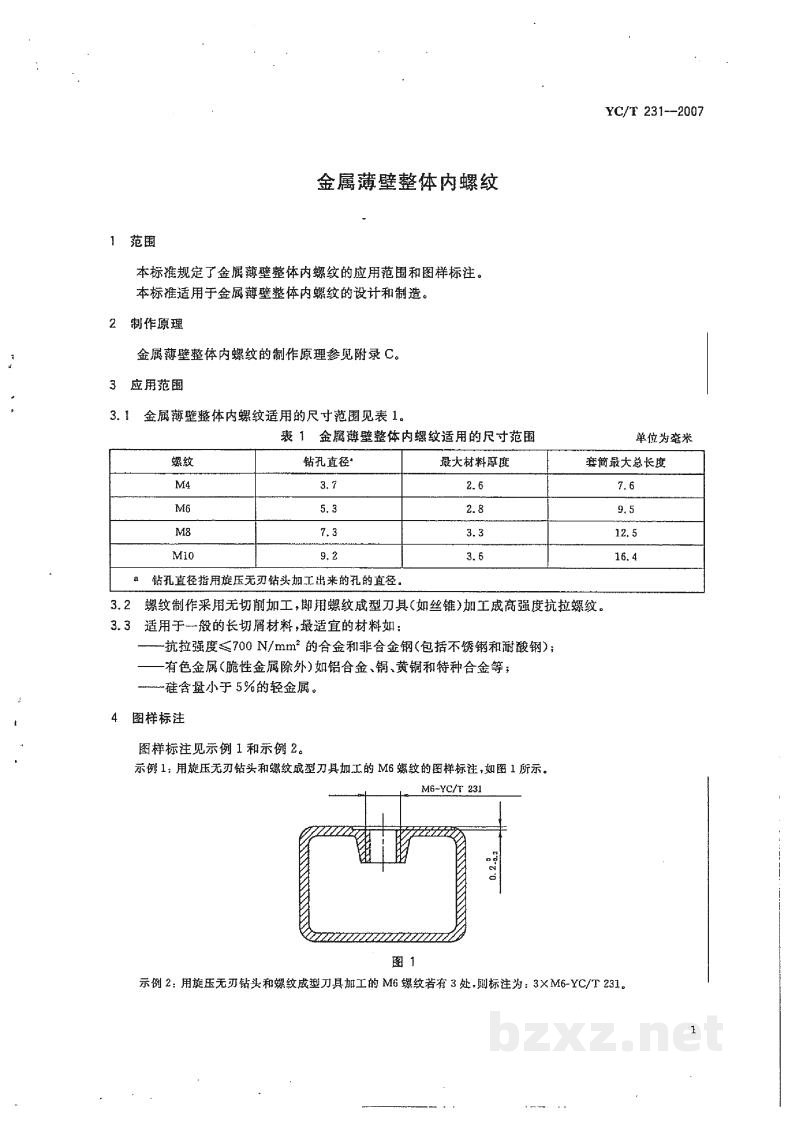

金属薄壁整体内螺纹

1 范围

本标准规定了金属薄壁整体内螺纹的应用范围和图样标注。

本标准适用于金属薄壁整体内螺纹的设计和制造。

2 制作原理

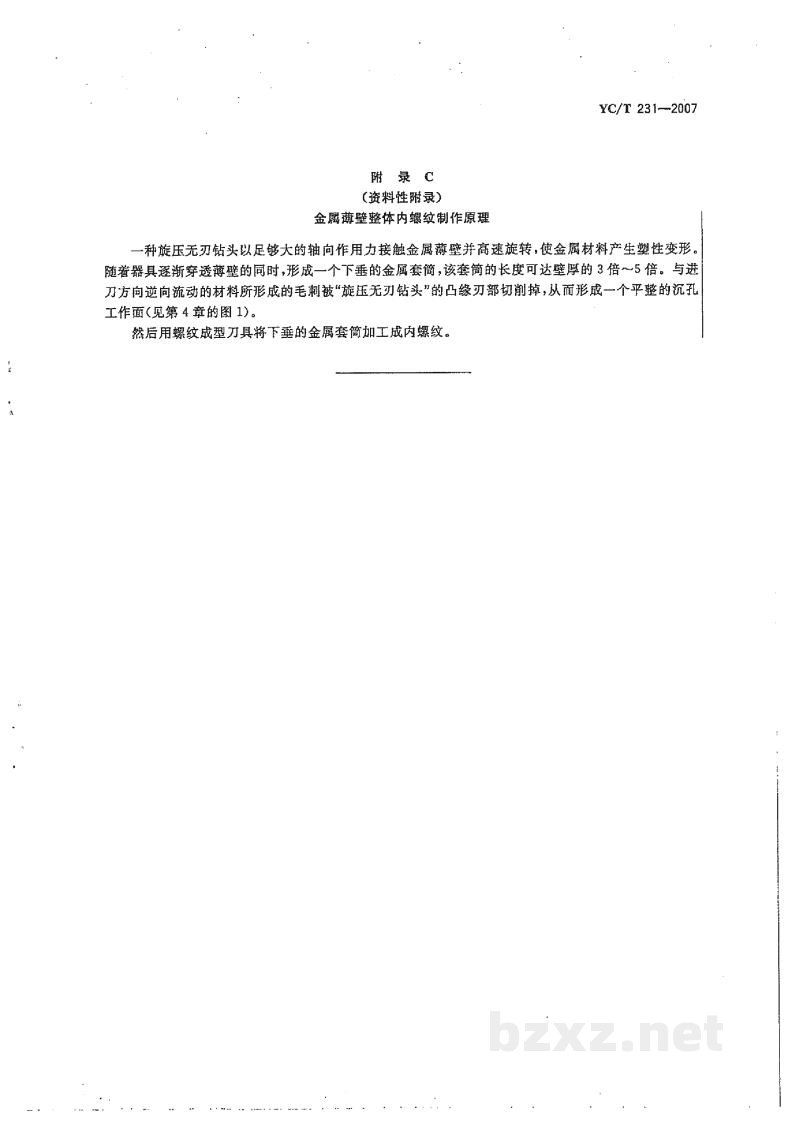

金属薄壁整体内螺纹的制作原理参见附录 C。

3 应用范围

3.1  金属薄壁整体内螺纹适用的尺寸范围见表 1。

3.2  螺纹制作采用无切削加工，即用螺纹成型刀具（如丝锥）加工成高强度抗拉螺纹。

3.3  适用于一般的长切屑材料，最适宜的材料如：

• ——抗拉强度≤700 N/mm²的合金和非合金钢（包括不锈钢和耐酸钢）；
• ——有色金属（脆性金属除外）如铝合金、铜、黄铜和特种合金等；
• ——硅含量小于 5% 的轻金属。

4 图样标注

图样标注见示例 1 和示例 2。

示例 1： 用旋压无刃钻头和螺纹成型刀具加工的 M6 螺统的图样标注，如图 1 所示。

[图片]

M6-YC/T 231

图 1

示例 2： 用旋压无刃钻头和螺纹成型刀具加工的 M6 螺统若有 3 处，则标注为：3×M6-YC/T 231。
