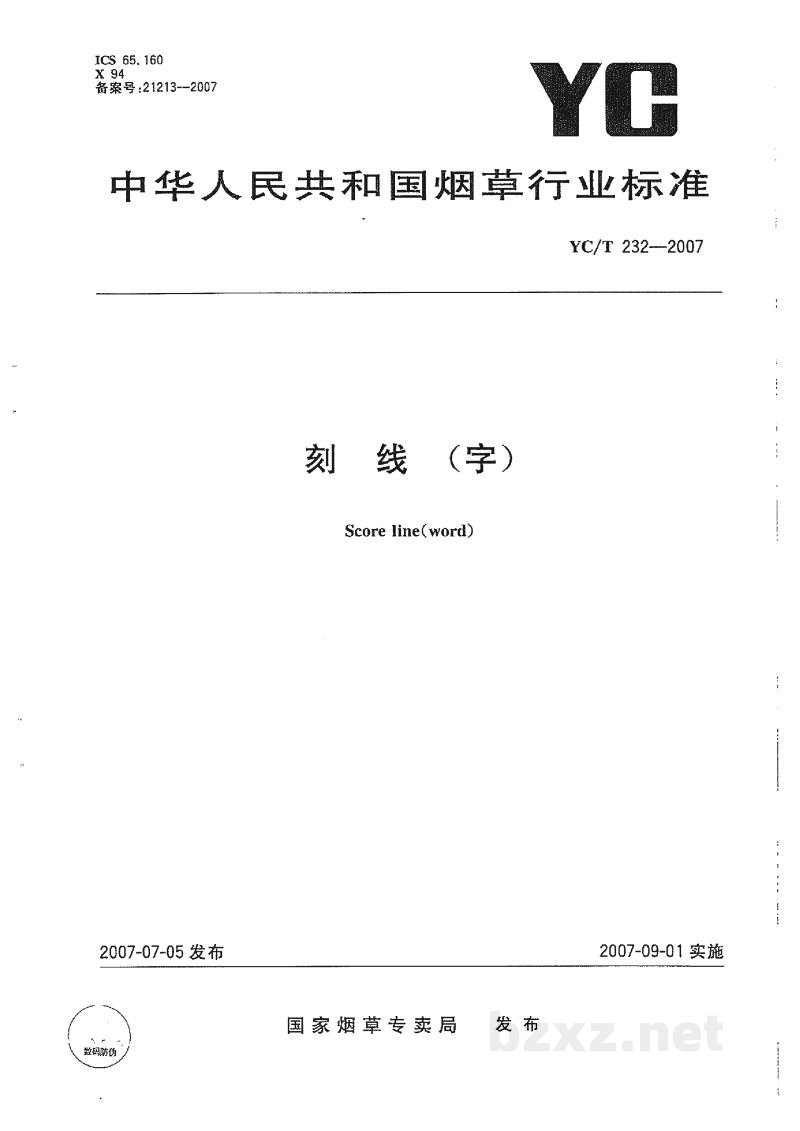

中华人民共和国烟草行业标准

YC/T 232—2007

刻线（字）

Score line(word)

2007-07-05 发布 2007-09-01 实施

国家烟草专卖局  发布

前 言

本标准修改采用德国 HAUNI 公司企业标准 NK 2110:1997《刻度盘——刻线和标记》(德文版)。

本标准根据德国 HAUNI 公司企业标准 NK 2110:1997 重新起草。在附录 A 中列出了本标准章条编号与 NK 2110:1997 章条编号的对照一览表。

考虑到我国国情，在采用 NK 2110:1997 时，本标准作了一些修改。有关技术性差异已编入正文中，并在它们所涉及的条款的页边空白处用垂直单线标识。在附录 B 中给出了这些技术性差异及其原因的一览表以供参考。

为符合我国国情和便于使用，对于 NK 2110:1997，本标准还作了下列编辑性修改：

• a) 删除诸如“本标准之表述仅供参考，恕不负改动之责”、“备注：代替 1982 年 11 月版本”等说明性语句；
• b) 适用范围由“说明”形式改为“范围”形式；
• c) “依据 DIN 30 640, 1991 年 4 月”改为“规范性引用文件并引用 GB/T 14691—1993”；
• d) 用小数点 "." 代替作为小数的逗号 ","；
• e) “NK 2110”改为“YC/T 232”。

本标准的附录 A、附录 B 和附录 C 为资料性附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会 (TC 144) 归口。

本标准起草单位：中烟机械技术中心有限责任公司。

本标准主要起草人：徐庆涛、徐祖发、费美华。

刻 线 （字）

1 范围

本标准规定了刻线（字）的型式、尺寸和要求及其图样标注。

本标准适用于零部件刻线（字）的设计和制造。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 14691—1993 技术制图 字体

3 型式和尺寸

3.1 分度线

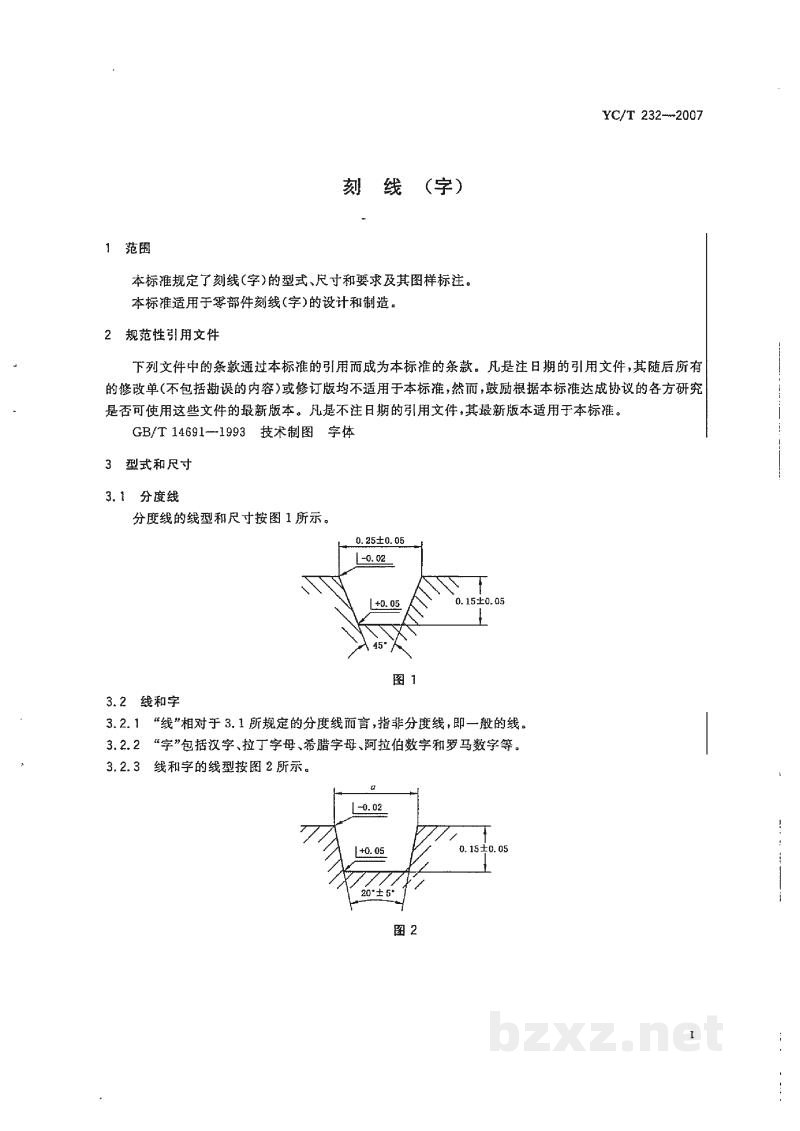

分度线的线型和尺寸按图1所示。

[图片]

图 1

3.2 线和字

3.2.1 “线”相对于3.1所规定的分度线而言，指非分度线，即一般的线。

3.2.2 “字”包括汉字、拉丁字母、希腊字母、阿拉伯数字和罗马数字等。

3.2.3 线和字的线型按图2所示。

[图片]

图 2
