【烟草标准】 烟草机械 YL11型纤维开松上胶机

前 言

本标准规定了YL11型纤维开松上胶机的技术要求、试验方法、检验、标志、包装、运输及贮存等。可作为YL11型纤维开松上胶机的生产、质量检验、选购验收、使用、维护、修理和洽谈贸易的技术依据。

YL11型纤维开松上胶机是ZL21型纤维滤棒成型机组的一个整机，与本标准相关的产品标准有：YC/T 106—1996 烟草机械 ZL21型纤维滤棒成型机组。

本标准自1996年11月1日起实施，从1997年11月1日起生产的YL11型开松上胶机均应符合本标准。

本标准的附录A是标准的附录。

本标准由国家烟草专卖局提出。

本标准由全国烟草标准化技术委员会归口。

本标准起草单位：宁波万达机械制造有限公司。

本标准主要起草人：徐克强。

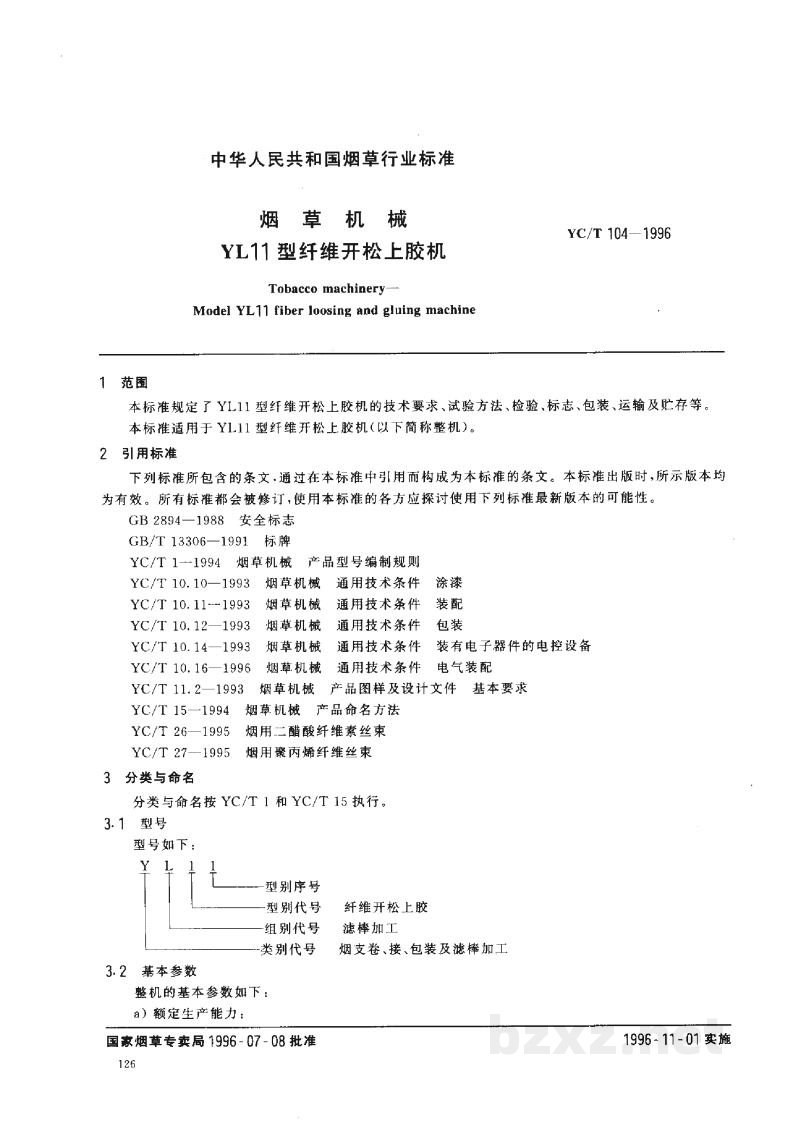

中华人民共和国烟草行业标准

YC/T 104—1996

烟草机械
YL11型纤维开松上胶机

Tobacco machinery —
Model YL11 fiber loosing and gluing machine

1 范围

本标准规定了YL11型纤维开松上胶机的技术要求、试验方法、检验、标志、包装、运输及贮存等。

本标准适用于YL11型纤维开松上胶机（以下简称整机）。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

3 分类与命名

分类与命名按 YC/T 1 和 YC/T 15 执行。

3.1 型号

型号如下：

3.2 基本参数

整机的基本参数如下：

1. 额定生产能力：

1) 使用烟用二醋酸纤维素丝束时：140 m/min；
2) 使用烟用聚丙烯纤维丝束时：70 m/min。
b) 丝束开松宽度：225 mm；
c) 耗电功率：3 kW；
d) 外形尺寸（长×宽×高）：3800 mm × 1200 mm × 2800 mm；
e) 重量：850 kg。

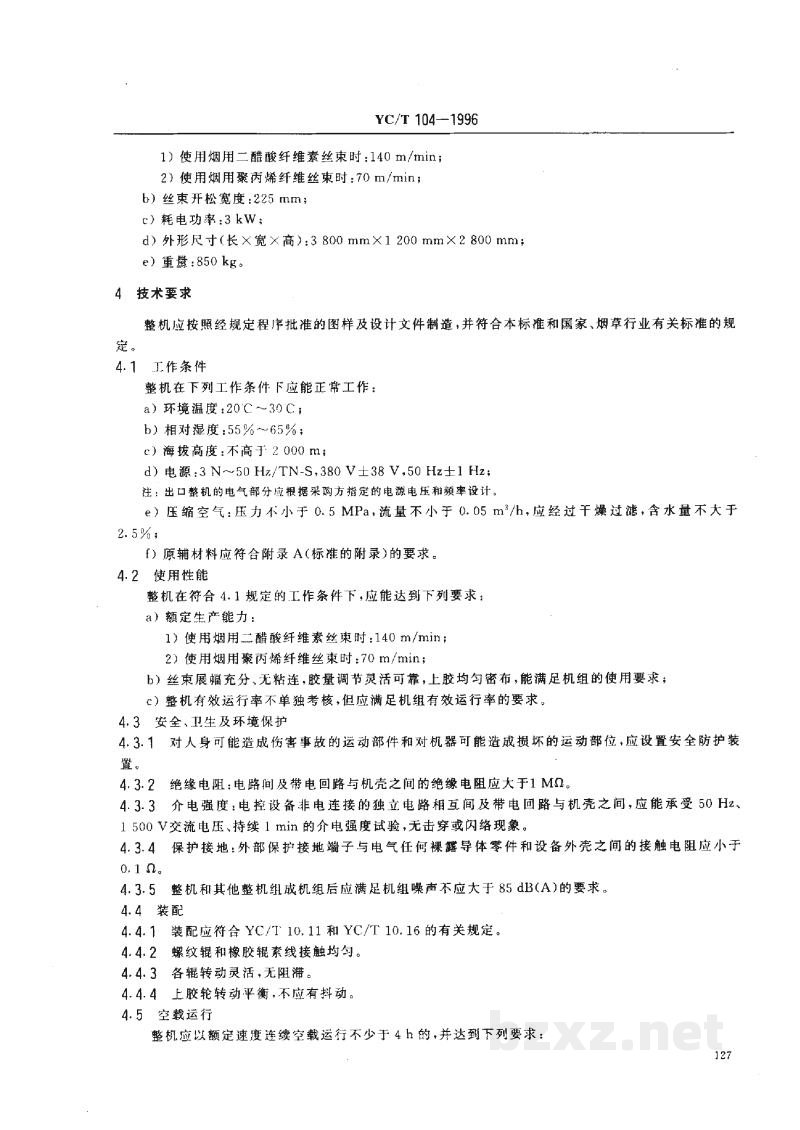

4 技术要求

整机应按照经规定程序批准的图样及设计文件制造，并符合本标准和烟草行业有关标准的规定。

4.1 工作条件

整机在下列工作条件下应能正常工作：
a) 环境温度：20 ℃～39 ℃；
b) 相对湿度：55%～65%；
c) 海拔高度：不高于 2000 m；
d) 电源：3 N～50 Hz/TN-S，380 V ± 38 V，50 Hz ± 1 Hz。
注：出口整机的电气部分应根据采购方指定的电源电压和频率设计。
e) 压缩空气：压力不小于 0.5 MPa，流量不小于 0.05 m³/h，应经过干燥过滤，含水量不大于 2.5%；
f) 原材料应符合附录 A（标准的附录）的要求。

4.2 使用性能

整机在符合 4.1 规定的工作条件下，应能达到下列要求：
a) 额定生产能力：
    1) 使用烟用二醋酸纤维素丝束时：140 m/min；
    2) 使用烟用聚丙烯纤维丝束时：70 m/min；

b) 丝束展幅充分、无粘连，胶量调节灵活可靠，上胶均匀密布，能满足机组的使用要求。
c) 整机有效运行率不单独考核，但应满足机组有效运行率的要求。

4.3 安全、卫生及环境保护

4.3.1 对人体可能造成伤亡事故的运动部件和对机器可能造损坏的运动部位，应设置安全防护装置。
4.3.2 绝缘电阻：电路间及带电回路与机壳之间的绝缘电阻应大于 1 MΩ。
4.3.3 介电强度：电控设备非电连接的独立电路相互间及带电回路与机壳之间，应能承受 50 Hz、1500 V 交流电压，持续 1 min 的介电强度试验，无击穿或闪络现象。
4.3.4 保护接地：外部保护接地端子与电气任何裸露导体零件和设备外壳之间的接触电阻应小于 0.1 Ω。
4.3.5 整机和其他整机组成机组后应满足机组噪声不应大于 85 dB(A) 的要求。

4.4 装配

4.4.1 装配应符合 YC/T 10.11 和 YC/T 10.16 的有关规定。
4.4.2 螺纹辊和橡胶辊系线接触均匀。
4.4.3 各轮转动灵活，无阻滞。
4.4.4 上胶轮转动平衡，不应有抖动。

4.5 空载运行

整机应以额定速度连续空载运行不少于 4 h 的，并达到下列要求：
