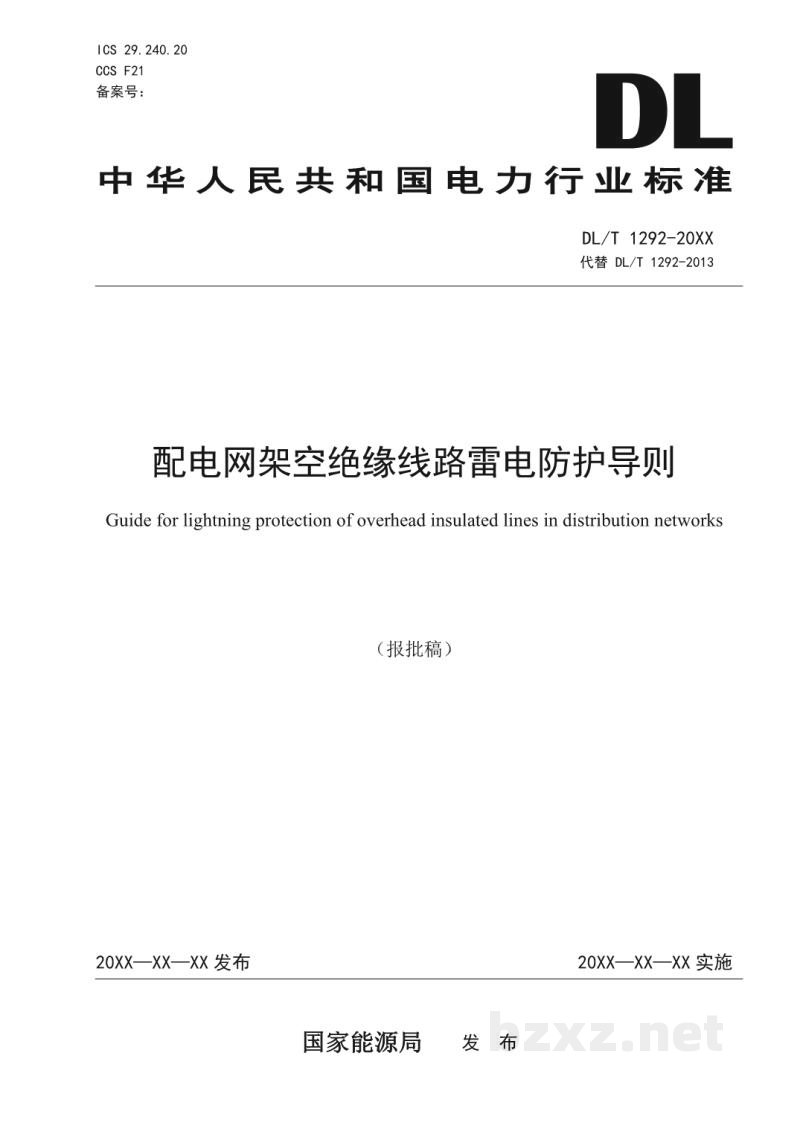

【DL电力标准】 配电网架空绝缘线路雷电防护导则

ICS 29.240.20
CCS F21
备案号：

中华人民共和国电力行业标准

DL/T 1292-20XX
代替 DL/T 1292-2013

配电网架空绝缘线路雷电防护导则

Guide for lightning protection of overhead insulated lines in distribution networks

（报批稿）

20XX—XX—XX 发布20XX—XX—XX 实施

国家能源局    发 布

目 次

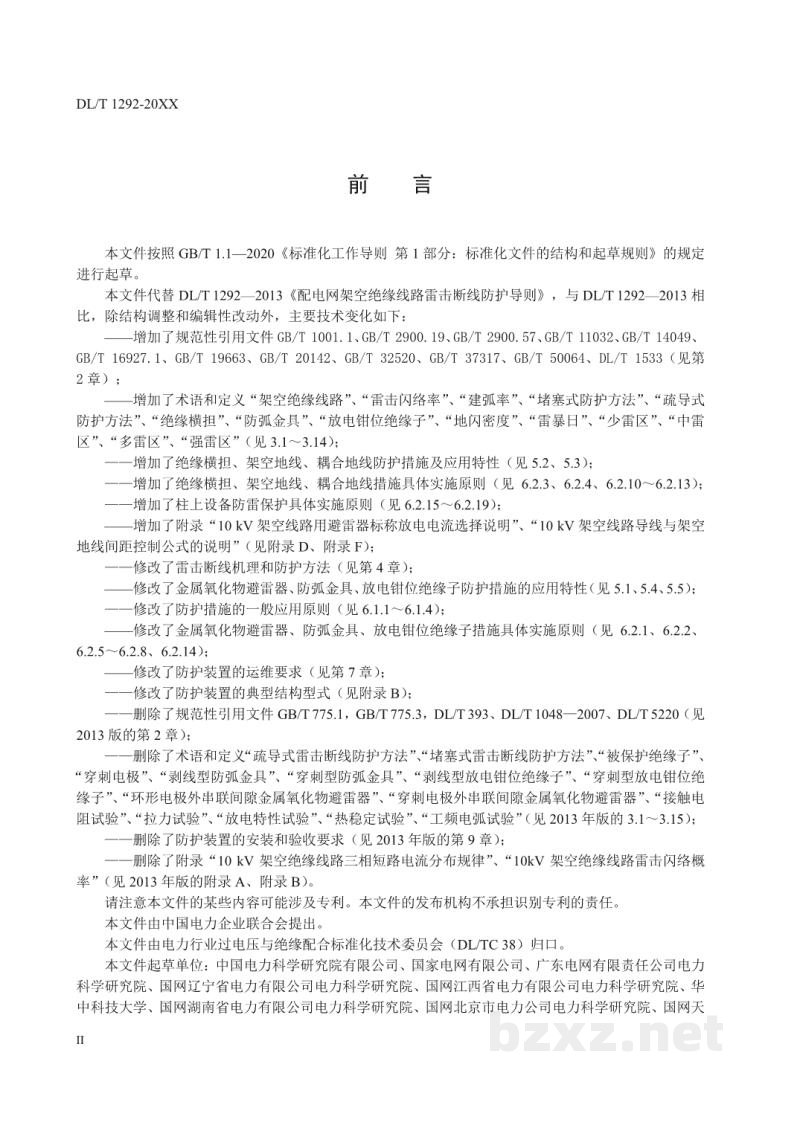

前 言

本文件按照 GB/T 1.1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定进行起草。

本文件代替 DL/T 1292—2013《配电网架空绝缘线路雷击断线防护导则》，与 DL/T 1292—2013 相比，除结构调整和编辑性改动外，主要技术变化如下：

• ——增加了规范性引用文件 GB/T 1001.1、GB/T 2900.19、GB/T 2900.57、GB/T 11032、GB/T 14049、GB/T 16927.1、GB/T 19663、GB/T 20142、GB/T 32520、GB/T 37317、GB/T 50064、DL/T 1533（见第 2 章）；
• ——增加了术语和定义“架空绝缘线路”、“雷击闪络率”、“建弧率”、“堵塞式防护方法”、“疏导式防护方法”、“绝缘横担”、“防弧金具”、“放电钳位绝缘子”、“地闪密度”、“雷暴日”、“少雷区”、“中雷区”、“多雷区”、“强雷区”（见 3.1～3.14）；
• ——增加了绝缘横担、架空地线、耦合地线防护措施及应用特性（见 5.2、5.3）；
• ——增加了绝缘横担、架空地线、耦合地线措施具体实施原则（见 6.2.3、6.2.4、6.2.10～6.2.13）；
• ——增加了柱上设备防雷保护具体实施原则（见 6.2.15~6.2.19）；
• ——增加了附录“10 kV 架空线路用避雷器标称放电电流选择说明”、“10 kV 架空线路导线与架空地线间距控制公式的说明”（见附录 D、附录 F）；
• ——修改了雷击断线机理和防护方法（见第 4 章）；
• ——修改了金属氧化物避雷器、防弧金具、放电钳位绝缘子防护措施的应用特性（见 5.1、5.4、5.5）；
• ——修改了防护措施的一般应用原则（见 6.1.1～6.1.4）；
• ——修改了金属氧化物避雷器、防弧金具、放电钳位绝缘子措施具体实施原则（见 6.2.1、6.2.2、6.2.5~6.2.8、6.2.14）；
• ——修改了防护装置的运维要求（见第 7 章）；
• ——修改了防护装置的典型结构型式（见附录 B）；
• ——删除了规范性引用文件 GB/T 775.1、GB/T 775.3、DL/T 393、DL/T 1048—2007、DL/T 5220（见 2013 版的第 2 章）；
• ——删除了术语和定义“疏导式雷击断线防护方法”、“堵塞式雷击断线防护方法”、“被保护绝缘子”、“穿刺电极”、“刺线型防弧金具”、“穿刺型防弧金具”、“刺线型放电钳位绝缘子”、“穿刺型放电钳位绝缘子”、“环形电极外串联间隙金属氧化物避雷器”、“穿刺电极外串联间隙金属氧化物避雷器”、“接触电阻试验”、“拉力试验”、“放电特性试验”、“热稳定试验”、“工频电弧试验”（见 2013 年版的 3.1～3.15）；
• ——删除了防护装置的安装和验收要求（见 2013 年版的第 9 章）；
• ——删除了附录“10 kV 架空绝缘线路三相短路电流分布规律”、“10kV 架空绝缘线路雷击闪络概率”（见 2013 年版的附录 A、附录 B）。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由中国电力企业联合会提出。

本文件由电力行业过电压与绝缘配合标准化技术委员会（DL/TC 38）归口。

本文件起草单位：中国电力科学研究院有限公司、国家电网有限公司、广东电网有限责任公司电力科学研究院、国网辽宁省电力有限公司电力科学研究院、国网江西省电力有限公司电力科学研究院、华中科技大学、国网湖南省电力有限公司电力科学研究院、国网北京市电力公司电力科学研究院、国网天
