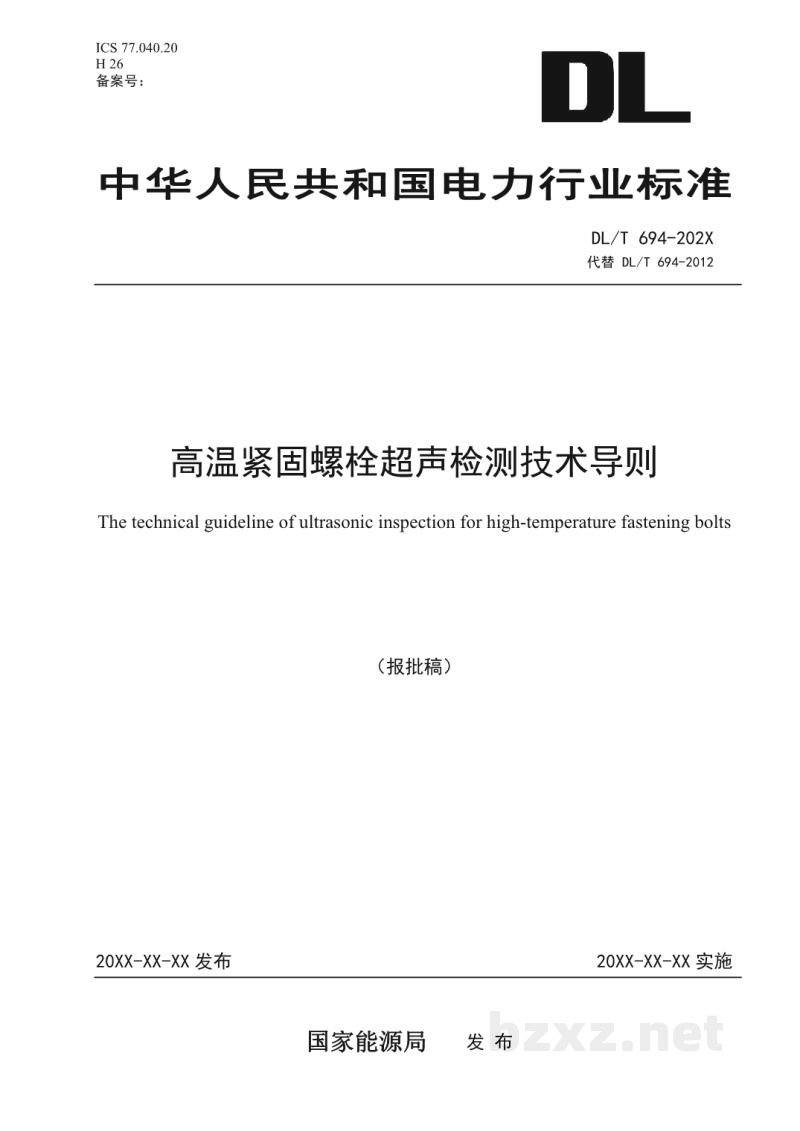

标准简介/下载中华人民共和国电力行业标准
ICS 77.040.20
H 26
备案号：DL/T 694-202X
代替 DL/T 694-2012
高温紧固螺栓超声检测技术导则
The technical guideline of ultrasonic inspection for high-temperature fastening bolts
（报批稿）
20XX-XX-XX 发布20XX-XX-XX 实施
国家能源局 发布
目 次
前 言 .................... II
1 范围 ................................................. 1
2 规范性引用文件 .............................. 1
3 术语和定义 .......................................... 1
4 检测人员 ............................................ 1
5 检测设备和器材 .............................. 2
6 检测准备 .......................................... 3
7 检测系统校准和复核 .................. 3
8 检测工艺 ............................................ 4
9 检测方法 ............................................ 4
10 检测信号评定 .............................. 14
11 检测结果评定 .............................. 16
12 记录 .................................................. 16
13 报告 .................................................. 16
附 录 A （规范性） LS-I 对比试块 ........... 17
附 录 B （规范性） LS-II 对比试块 ........... 18
附 录 C （资料性） 螺栓声速测定及定位修正 .. 19
附 录 D （资料性） 螺栓和控阵超声检测典型缺陷图谱 .21
附 录 E （资料性） 国内超临界、超超临界火电机组螺栓钢种 .25
前言
本文件按照 GB/T 1.1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件代替 DL/T 694—2012《高温紧固螺栓超声检测技术导则》，与 DL/T 694—2012 相比，除结构调整和编辑性改动外，主要变化如下：
- 完善了规范性引用文件（见第 2 章）；
- 增加了第 3 章 术语和定义；
- 增加了相控阵超声检测设备、扫查装置和分析软件的相关规定（见 5.2）；
- 增加了标准试块、螺栓等深槽试块的规定（见 5.3.1、5.3.3）；
- 增加了系统校准和复核时机的规定（见 7.2）；
- 增加了相控阵超声检测方法选择的规定（见 9.3.1）；
- 增加了螺栓相控阵超声检测典型缺陷图谱（见附录 D）；
- 修改了小角度纵波法的适用范围和探头选择（见 9.2.2，2012 版的 5.2）；
- 修改了直探头纵波法的适用范围和探头选择（见 9.2.3，2012 版的 5.3）；
- 修改了横波法的探头晶片尺寸选择、扫描速度调整和灵敏度调整的规定（见 9.2.4，2012 版的 5.4）；
- 修改了相控阵纵波法的适用范围、探头和模块的选择、检测灵敏度的调校方法的规定（见 9.3.2，2012 版的附录 D）；
- 修改了相控阵横波法的适用范围、探头和模块的选择、扫查方式选择的规定（见 9.3.3，2012 版的附录 D）；
- 修改了螺栓相控阵检测方法的缺陷信号评定相关规定（见 10.5，2012 版的附录 D）；
- 修改了 LS-T 试块的尺寸（见附录 A，2012 版的附录 A）；
- 修改了国内超临界、超超临界火电机组主要用螺栓钢种（见附录 E，2012 版的附录 E）。
本文件由中国电力企业联合会提出。
本文件由电力行业电站金属材料标准化技术委员会（DL/TC 23）归口。
本文件起草单位：上海明华电力科技有限公司、河南九域思源电力技术有限公司、国能徐州发电有限公司、华北电力科学研究院有限责任公司、西安热工研究院有限公司、苏州热工研究院有限公司、润电能源科学技术有限公司、云南电力试验研究院（集团）有限公司、国能锅炉压力容器检验有限公司、国网上海市电力公司、国网辽宁省电力有限公司电力科学研究院、国家能源集团新能源技术研究院有限公司、华电电力科学研究院有限公司、国网山西省电力公司电力科学研究院、山东瑞祥模具有限公司、上海市特种设备监督检验技术研究院、华北郑州机械设计研究院有限公司
本文件主要起草人：段鹏、丘国平、汪毅、王维东、季昌国、蔡晖、严海、蔡红生、吴章勤、纳日苏、杨青、王伟、肖少阳、杜晋峰、李泽、刘宇轩、张武能、童伟、马东方、王晨宝、魏玉龙、王海荣、胥杨、韩玉峰、黄春犁、黄志强、王瑞璇、乔湛
本文件所代替文件的历次版本发布情况为：
- 1999 年首次发布为 DL/T 694—1999，首次发布日期为 2000 年 2 月 24 日；
- 2012 年第一次修订为 DL/T 694—2012，发布日期为 2012 年 8 月 23 日。
