【DL电力标准】 复合绝缘高压穿墙套管技术条件

ICS 29.080.10
CCS K48
备案号：

中华人民共和国电力行业标准

DL/T 1001—202X
代替 DL/T 1001-2006

复合绝缘高压穿墙套管技术条件

Technical requirement of composite insulating high voltage wall bushing

（报批稿）

国家能源局 发 布

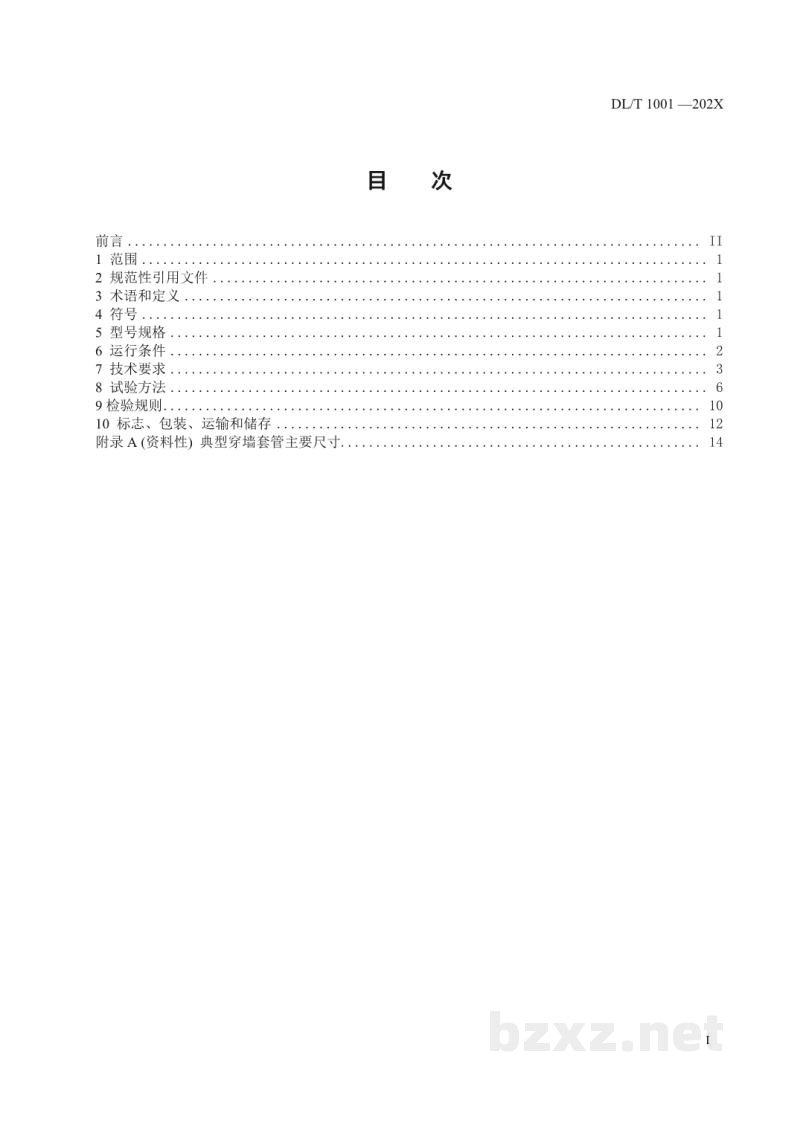

目次

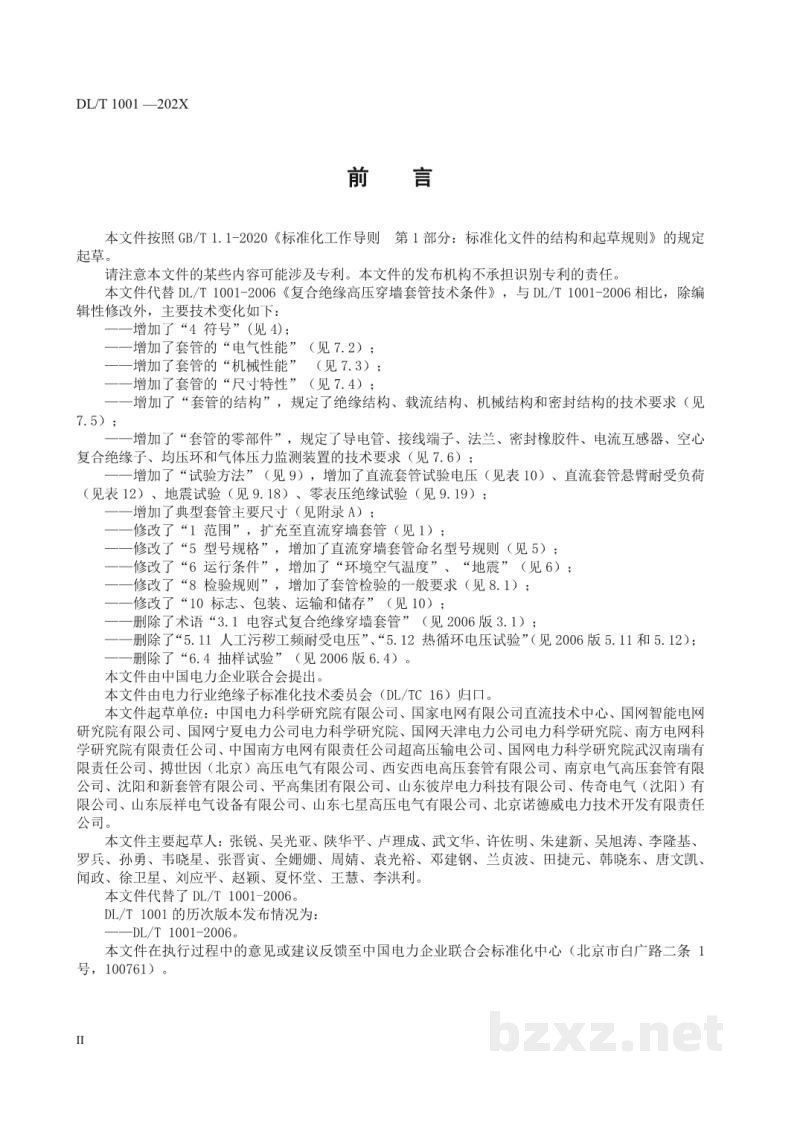

前 言

本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件代替DL/T 1001-2006《复合绝缘高压穿墙套管技术条件》，与DL/T 1001-2006相比，除编辑性修改外，主要技术变化如下：

• ——增加了“4 符号”（见4）；
• ——增加了套管的“电气性能”（见7.2）；
• ——增加了套管的“机械性能”（见7.3）；
• ——增加了套管的“尺寸特性”（见7.4）；
• ——增加了“套管的结构”，规定了绝缘结构、载流结构、机械结构和密封结构的技术要求（见7.5）；
• ——增加了“套管的零部件”，规定了导电管、接线端子、法兰、密封橡胶件、电流互感器、空心复合绝缘子、均压环和气体压力监测装置的技术要求（见7.6）；
• ——增加了“试验方法”（见9），增加了直流套管试验电压（见表10）、直流套管悬臂耐受负荷（见表12）、地震试验（见9.18）、零压气绝缘试验（见9.19）；
• ——增加了典型套管主要尺寸（见附录A）；
• ——修改了“1 范围”，扩充至直流穿墙套管（见1）；
• ——修改了“5 型号规格”，增加了直流穿墙套管命名型号规则（见5）；
• ——修改了“6 运行条件”，增加了“环境空气温度”、“地震”（见6）；
• ——修改了“8 检验规则”，增加了套管检验的一般要求（见8.1）；
• ——修改了“10 标志、包装、运输和储存”（见10）；
• ——删除了术语“3.1 电容式复合绝缘穿墙套管”（见2006版3.1）；
• ——删除了“5.11 人工污秽工频耐受电压”、“5.12 热循环电压试验”（见2006版5.11和5.12）；
• ——删除了“6.4 抽样试验”（见2006版6.4）。

本文件由中国电力企业联合会提出。

本文件由电力行业绝缘子标准化技术委员会(DL/TC16)归口。

本文件起草单位：中国电力科学研究院有限公司、国家电网有限公司直流技术中心、国网智能电网研究院有限公司、国网宁夏电力公司电力科学研究院、国网天津电力公司电力科学研究院、南方电网科学研究院有限责任公司、中国南方电网有限责任公司超高压输电公司、国网电力科学研究院武汉南瑞有限责任公司、搏世因(北京)高压电气有限公司、西安西电高压套管有限公司、南京电气高压套管有限公司、沈阳和新套管有限公司、平高集团有限公司、山东彼岸电力科技有限公司、传奇电气(沈阳)有限公司、山东辰祥电气设备有限公司、山东七星高压电气有限公司、北京诺德威力技术开发有限责任公司。

本文件主要起草人：张锐、吴光亚、陈华平、卢理成、武文华、许佐明、朱建新、吴旭涛、李隆基、罗兵、孙勇、韦晓星、张智寅、全姗姗、周娟、袁光裕、邓建钢、兰贞波、田捷元、韩晓东、唐文凯、闻政、徐卫星、刘应平、赵颖、夏怀堂、王慧、李洪利。

本文件代替了DL/T 1001-2006。

DL/T 1001的历次版本发布情况为：

• —— DL/T 1001-2006。

本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条1号，100761）。
