【DL电力标准】 架空输电线路接续管保护装置

ICS 29.120.20
CCS L24

DL

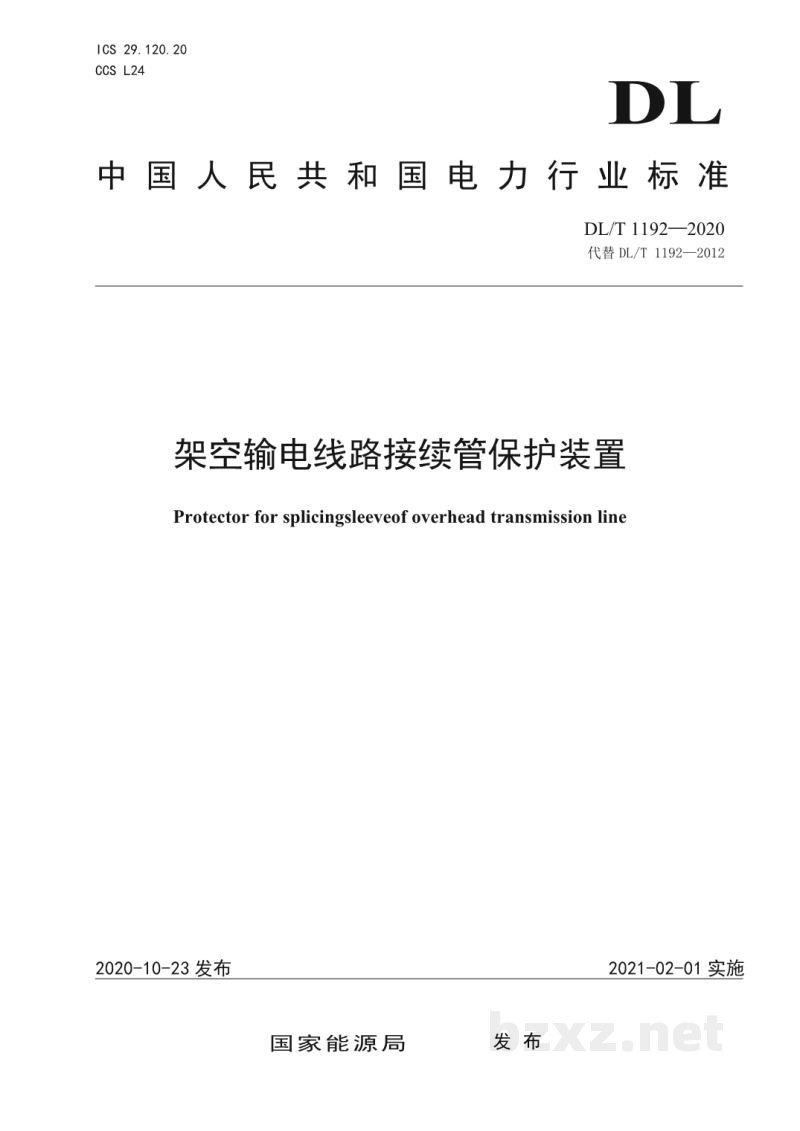

中华人民共和国电力行业标准

DL/T 1192—2020
代替 DL/T 1192—2012

架空输电线路接续管保护装置

Protector for splicingsleeveof overhead transmission line

国家能源局      发 布

DL/T1192-20XX

目 次

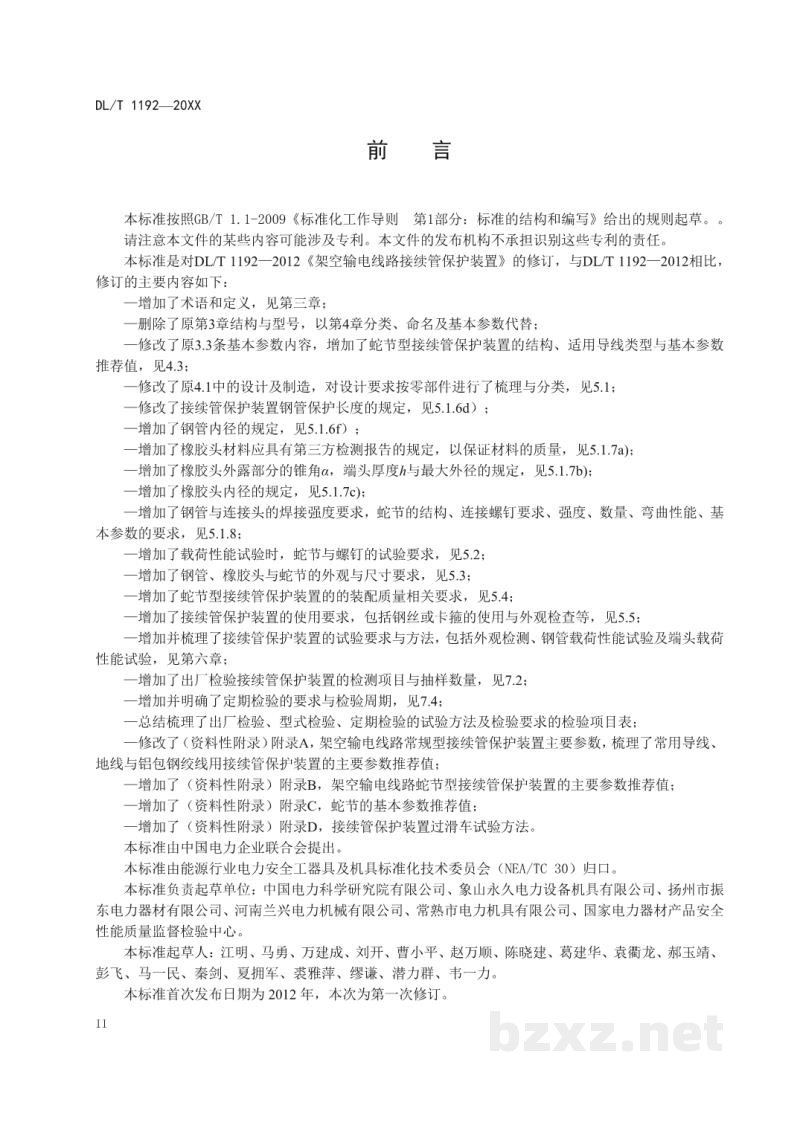

前言

本标准按照GB/T 1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准是对DL T 1192—2012《架空输电线路接续管保护装置》的修订，与DL T 1192—2012相比，修订的主要内容如下：

• 增加了术语和定义，见第三章；
• 删除了原第3章结构与型号，以第4章分类、命名及基本参数代替；
• 修改了原3.3条基本参数内容，增加了蛇节型接续管保护装置的结构、适用导线类型与基本参数推荐值，见4.3；
• 修改了原4.1中的设计及制造，对设计要求按零部件进行了梳理与分类，见5.1；
• 修改了接续管保护装置钢管保护长度的规定，见5.1.6d)；
• 增加了钢管内径的规定，见5.1.6f)；
• 增加了橡胶头材料应具有第三方检测报告的规 定，以保证材料的质量，见5.1.7a)；
• 增加了橡胶头外露部分的锥角α，端头厚度h与最大外径的规定，见5.1.7b)；
• 增加了橡胶头内径的规定，见5.1.7c)；
• 增加了钢管与连接头的焊接强度要求，蛇节的结构、连接螺钉要求、强度、数量、弯曲性能、基本参数的要求，见5.1.8；
• 增加了载荷性能试验时，蛇节与螺钉的试验要求，见5.2；
• 增加了钢管、橡胶头与蛇节的外观与尺寸要求，见5.3；
• 增加了蛇节型接续管保护装置的装配质量相关要求，见5.4；
• 增加了接续管保护装置的使用要求，包括钢丝或卡箍的使用与外观检查等，见5.5；
• 增加并梳理了接续管保护装置的试验要求与方法，包括外观检测、钢管载荷性能试验及端头载荷性能试验，见第六章；
• 增加了出厂检验接续管保护装置的检测项目与抽样数量，见7.2；
• 增加并明确了定期检验的要求与检验周期，见7.4；
• 总结梳理了出厂检验、型式检验、定期检验的试验方法及检验要求的检验项目表；
• 修改了（资料性附录）附录A，架空输电线路常规型接续管保护装置主要参数，梳理了常用导线、地线与铝包钢绞线用接续管保护装置的主要参数推荐值；
• 增加了（资料性附录）附录B，架空输电线路蛇节型接续管保护装置的主要参数推荐值；
• 增加了（资料性附录）附录C，蛇节的基本参数推荐值；
• 增加了（资料性附录）附录D，接续管保护装置过滑车试验方法。

本标准由中国电力企业联合会提出。

本标准由能源行业电力安全工器具及机具标准化技术委员会（NEA/TC 30）归口。

本标准负责起草单位：中国电力科学研究院有限公司、象山永久电力设备机具有限公司、扬州市振东电器器材有限公司、河南兰兴电力机械有限公司、常熟市电力机具有限公司、国家电力器材产品安全性能质量监督检验中心。

本标准起草人：江明、马勇、万建成、刘开、曹小平、赵万顺、陈晓建、葛建华、袁龍龙、郝玉清、彭飞、马一民、秦剑、夏拥军、袁雅萍、缪谦、潜力群、韦一力。

本标准首次发布日期为2012年，本次为第一次修订。
