ICS 29.240
P 62

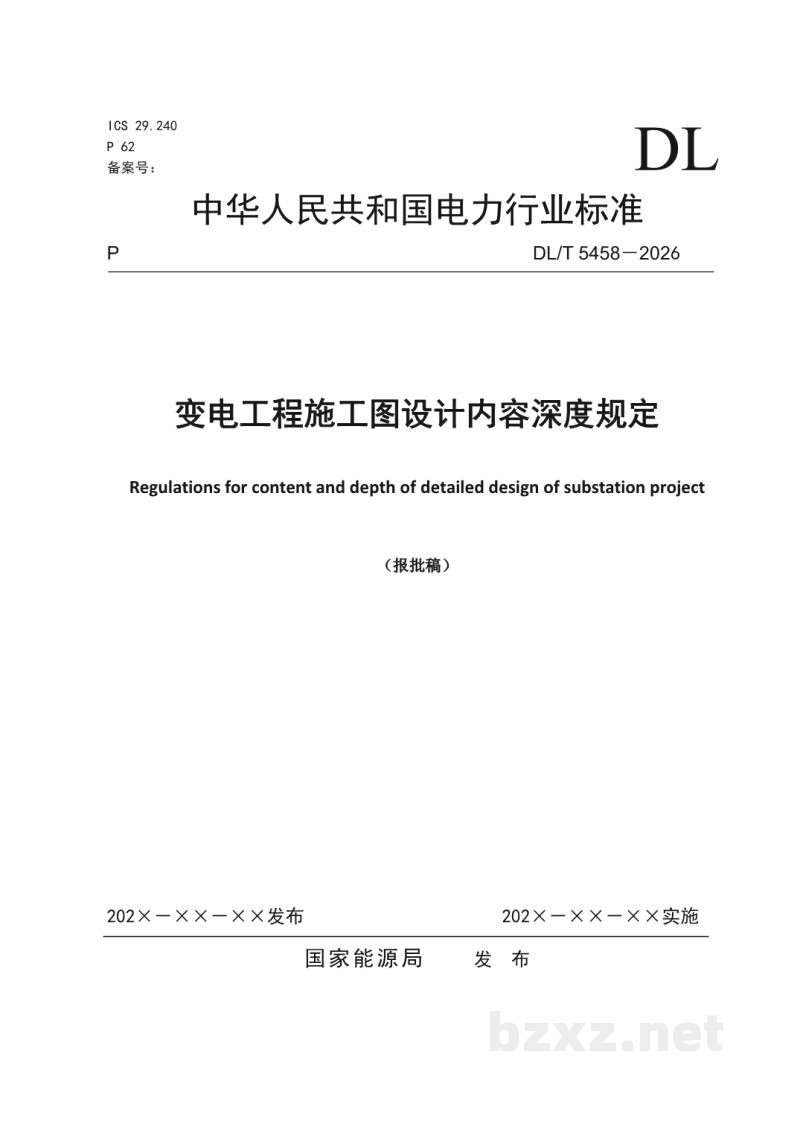

中华人民共和国电力行业标准

变电工程施工图设计内容深度规定

Regulations for content and depth of detailed design of substation project

（报批稿）

国家能源局       发  布

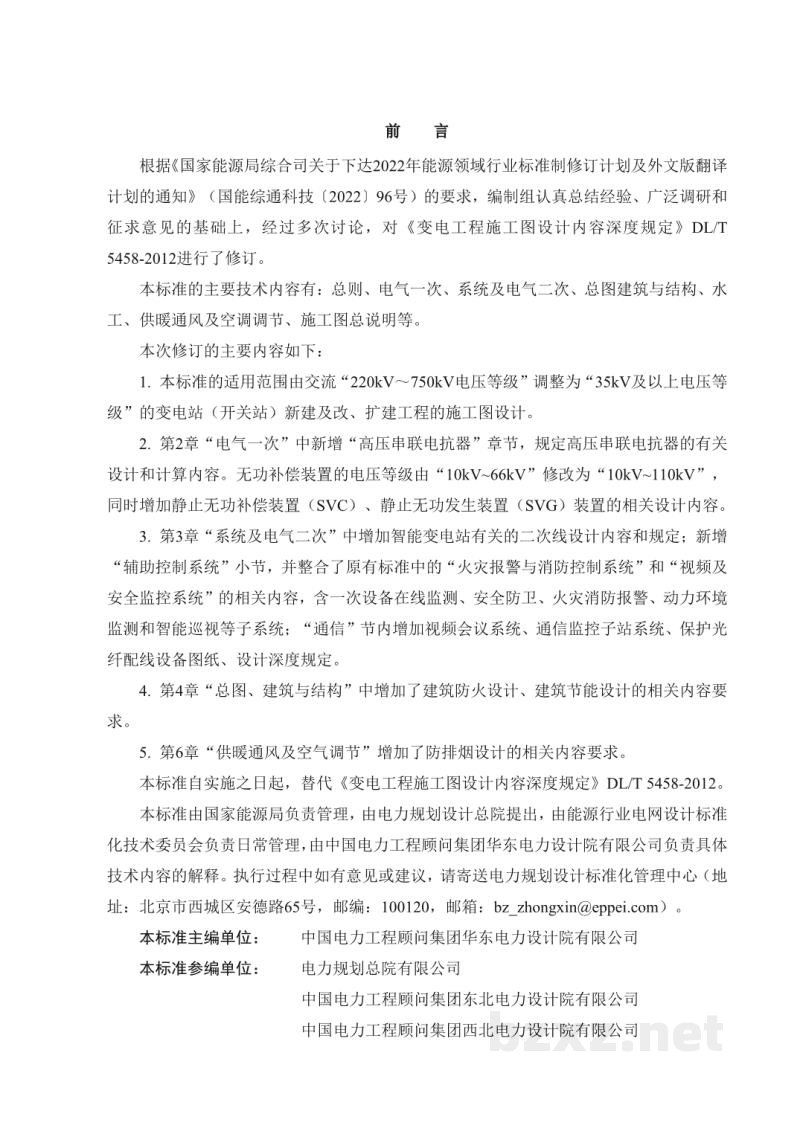

前 言

根据《国家能源局综合司关于下达2022年能源领域行业标准制修订计划及外文版翻译计划的通知》（国能综通科技〔2022〕96号）的要求，编制组认真总结经验、广泛调研和征求意见的基础上，经过多次讨论，对《变电工程施工图设计内容深度规定》DL/T 5458-2012进行了修订。

本标准的主要技术内容有：总则、电气一次、系统及电气二次、总图建筑与结构、水工、供暖通风及空调调节、施工图总说明等。

本次修订的主要内容如下：

1. 本标准的适用范围由交流“220kV～750kV电压等级”调整为“35kV及以上电压等级”的变电站（开关站）新建及改、扩建工程的施工图设计。
2. 第2章“电气一次”中新增“高压串联电抗器”章节，规定高压串联电抗器的有关设计和计算内容。无功补偿装置的电压等级由“10kV~66kV”修改为“10kV~110kV”，同时增加静止无功补偿装置（SVC）、静止无功发生装置（SVG）装置的相关设计内容。
3. 第3章“系统及电气二次”中增加智能变电站有关的二次线设计内容和规定；新增“辅助控制系统”小节，并整合了原有标准中的“火灾报警与消防控制系统”和“视频及安全监控系统”的相关内容，含一次设备在线监测、安全防范、火灾消防报警、动力环境监测和智能巡视等子系统；“通信”节内增加视频会议系统、通信监控子站系统、保护光纤配线设备图纸、设计深度规定。
4. 第4章“总图、建筑与结构”中增加了建筑防火设计、建筑节能设计的相关内容要求。
5. 第6章“供暖通风及空气调节”增加了防排烟设计的相关内容要求。

本标准自实施之日起，替代《变电工程施工图设计内容深度规定》DL/T 5458-2012。

本标准由国家能源局负责管理，由电力规划设计总院提出，由能源行业电网设计标准化技术委员会负责日常管理，由中国电力工程顾问集团华东电力设计院有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送电力规划设计标准化管理中心（地址：北京市西城区安德路65号，邮编：100120，邮箱：bz_zhongxin@eppei.com）。

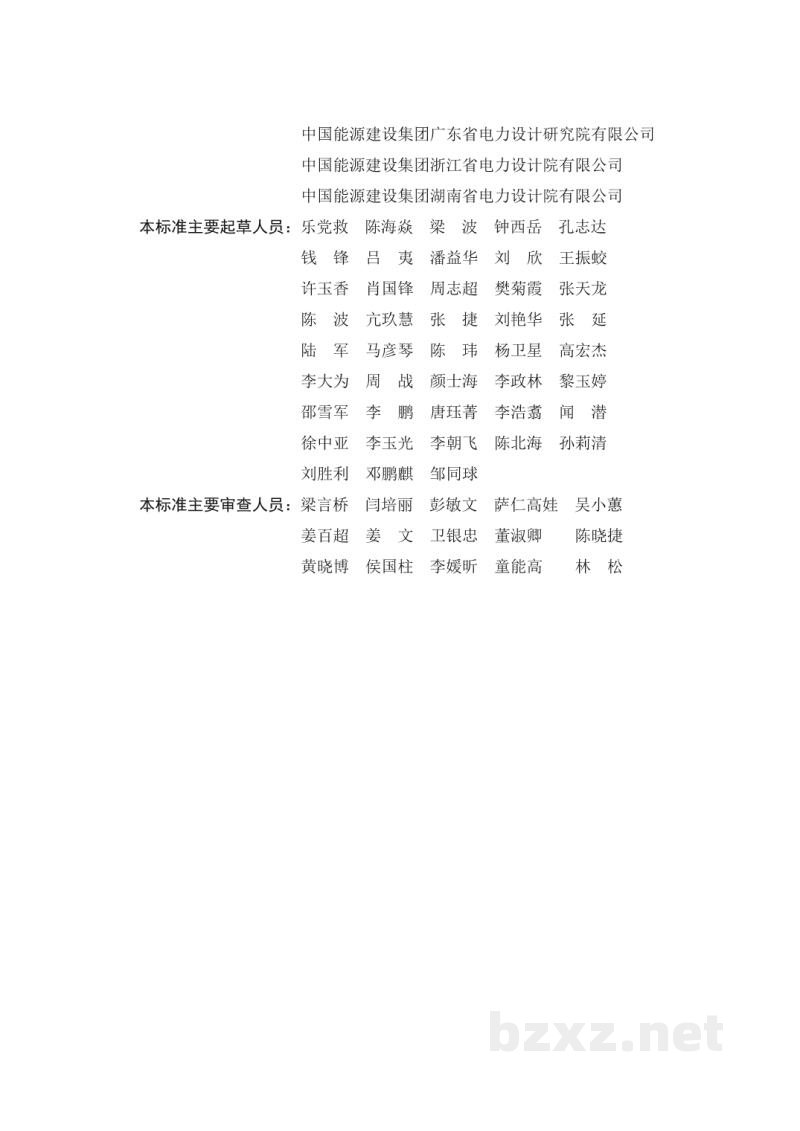

中国能源建设集团广东省电力设计研究院有限公司
中国能源建设集团浙江省电力设计院有限公司
中国能源建设集团湖南省电力设计院有限公司
