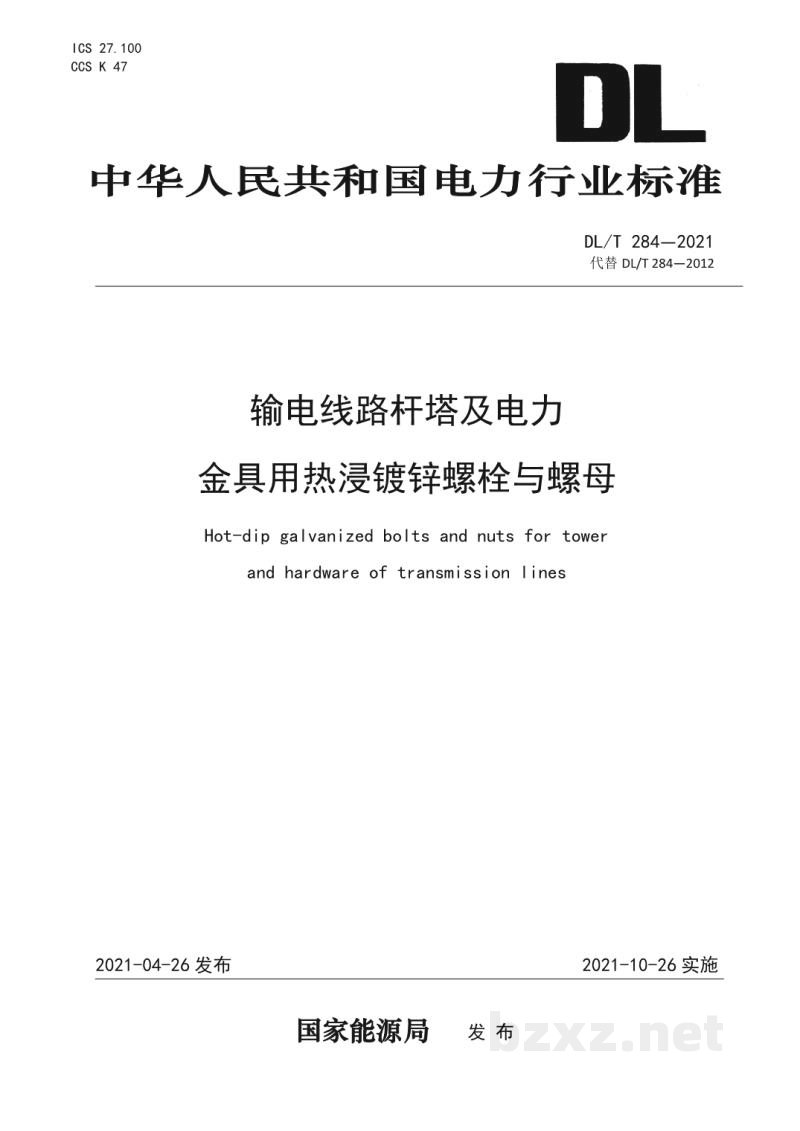

【DL电力标准】 输电线路杆塔及电力金具用热浸镀锌螺栓与螺母

ICS 27.100
CCS K 47

DL

中华人民共和国电力行业标准

DL/T 284—2021
代替 DL/T 284—2012

输电线路杆塔及电力
金具用热浸镀锌螺栓与螺母

Hot-dip galvanized bolts and nuts for tower
and hardware of transmission lines

2021-04-26 发布 2021-10-26 实施

国家能源局  发 布

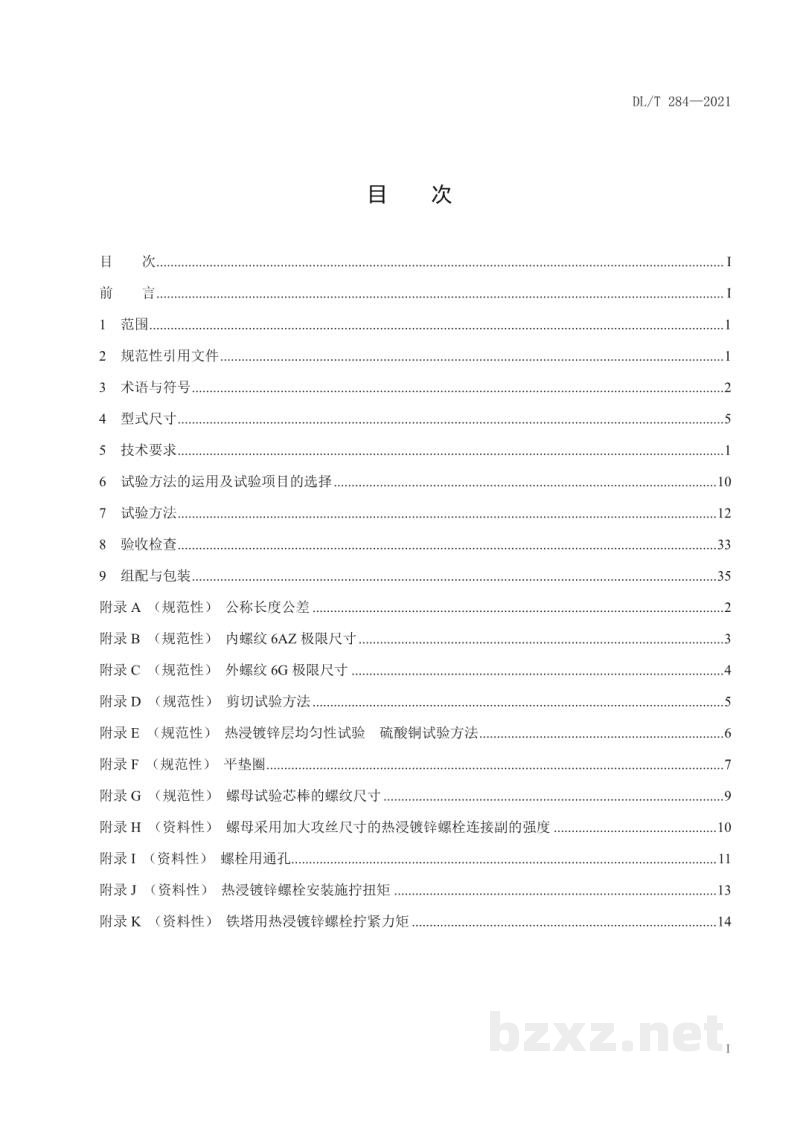

目 次

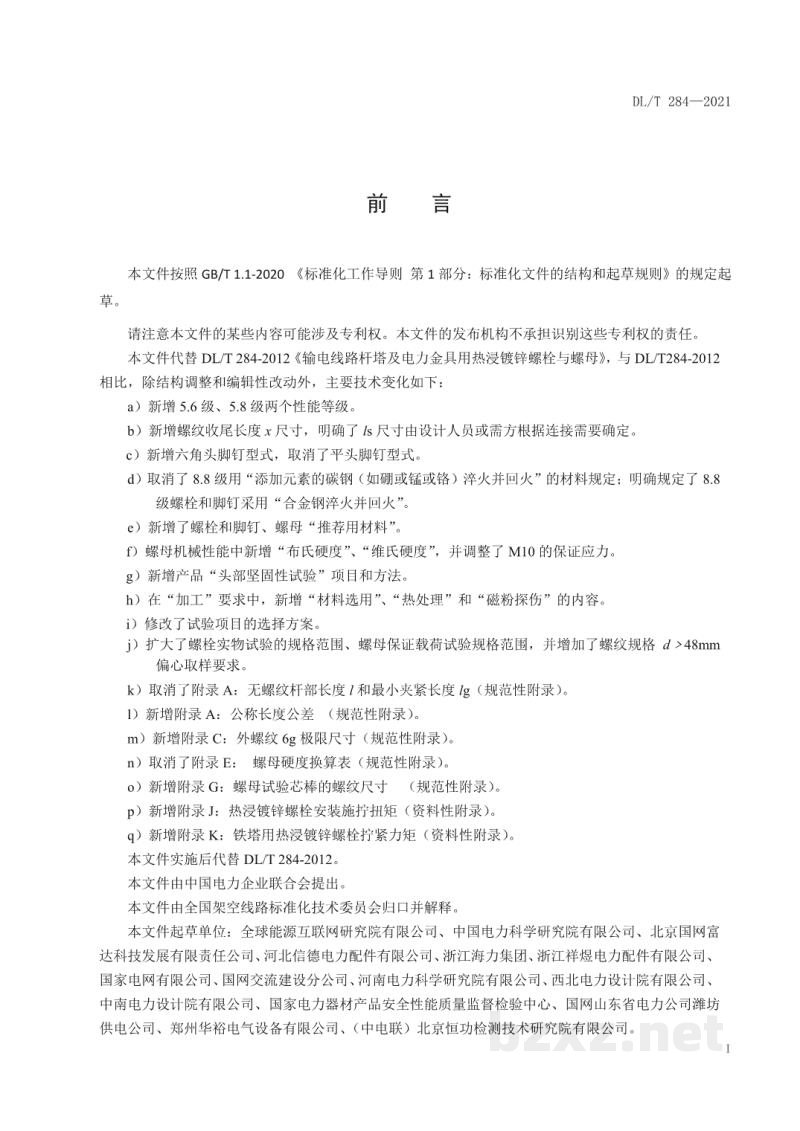

前 言

本文件按照 GB/T 1.1-2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定起草。

请注意本文件的某些内容可能涉及专利权。本文件的发布机构不承担识别这些专利权的责任。

本文件代替 DL/T 284-2012《输电线路杆塔及电力金具用热浸镀锌螺栓与螺母》，与 DL/T 284-2012 相比，除结构调整和编辑性改动外，主要技术变化如下：

1. 新增 5.6 级、5.8 级两个性能等级。
2. 新增螺纹收尾长度 x 尺寸，明确了 ls 尺寸由设计人员或需方根据连接需要确定。
3. 新增六角头脚钉型式，取消了平头脚钉型式。
4. 取消了 8.8 级用“添加元素的碳钢（如硼或锰或铬）淬火并回火”的材料规定；明确规定了 8.8 级螺栓和脚钉采用“合金钢淬火并回火”。
5. 新增了螺栓和脚钉、螺母“推荐用材料”。
6. 螺母机械性能中新增“布氏硬度”、“维氏硬度”，并调整了 M10 的保证应力。
7. 新增产品“头部坚固性试验”项目和方法。
8. 在“加工”要求中，新增“材料选用”、“热处理”和“磁粉探伤”的内容。
9. 修改了试验项目的选择方案。
10. 扩大了螺栓实物试验的规格范围、螺母保证载荷试验规格范围，并增加了螺纹规格 d > 48mm 偏心取样要求。
11. 取消了附录 A：无螺纹杆部长度 l 和最小夹紧长度 lg（规范性附录）。
12. 新增附录 A：公称长度公差（规范性附录）。
13. 新增附录 C：外螺纹 6g 极限尺寸（规范性附录）。
14. 取消了附录 E：螺母硬度换算表（规范性附录）。
15. 新增附录 G：螺母试验芯棒的螺纹尺寸（规范性附录）。
16. 新增附录 J：热浸镀锌螺栓安装施拧扭矩（资料性附录）。
17. 新增附录 K：铁塔用热浸镀锌螺栓拧紧力矩（资料性附录）。

本文件实施后代替 DL/T 284-2012。

本文件由中国电力企业联合会提出。

本文件由全国架空线路标准化技术委员会归口并解释。

本文件起草单位：全球能源互联网研究院有限公司、中国电力科学研究院有限公司、北京国网富达科技发展有限责任公司、河北信德电力配件有限公司、浙江海力集团、浙江科煜电力配件有限公司、国家电网有限公司、国网交流建设分公司、河南电力科学研究院有限公司、西北电力设计院有限公司、中南电力设计院有限公司、国家电力器材产品安全性能质量监督检验中心、国网山东省电力公司潍坊供电公司、郑州华裕电气设备有限公司、（中电联）北京恒功检测技术研究院有限公司。
