【船舶行业标准(CB)】 锡基轴承合金金相检验

中华人民共和国船舶行业标准
CB 1156—92www.bzxz.net
锡基轴承合金金相检验
1992-07-04发布
中国船舶工业总公司
1993-02-01实施
标准资料收藏家www.17bzW.cn易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站www.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60元中华人民共和国船舶行业标准

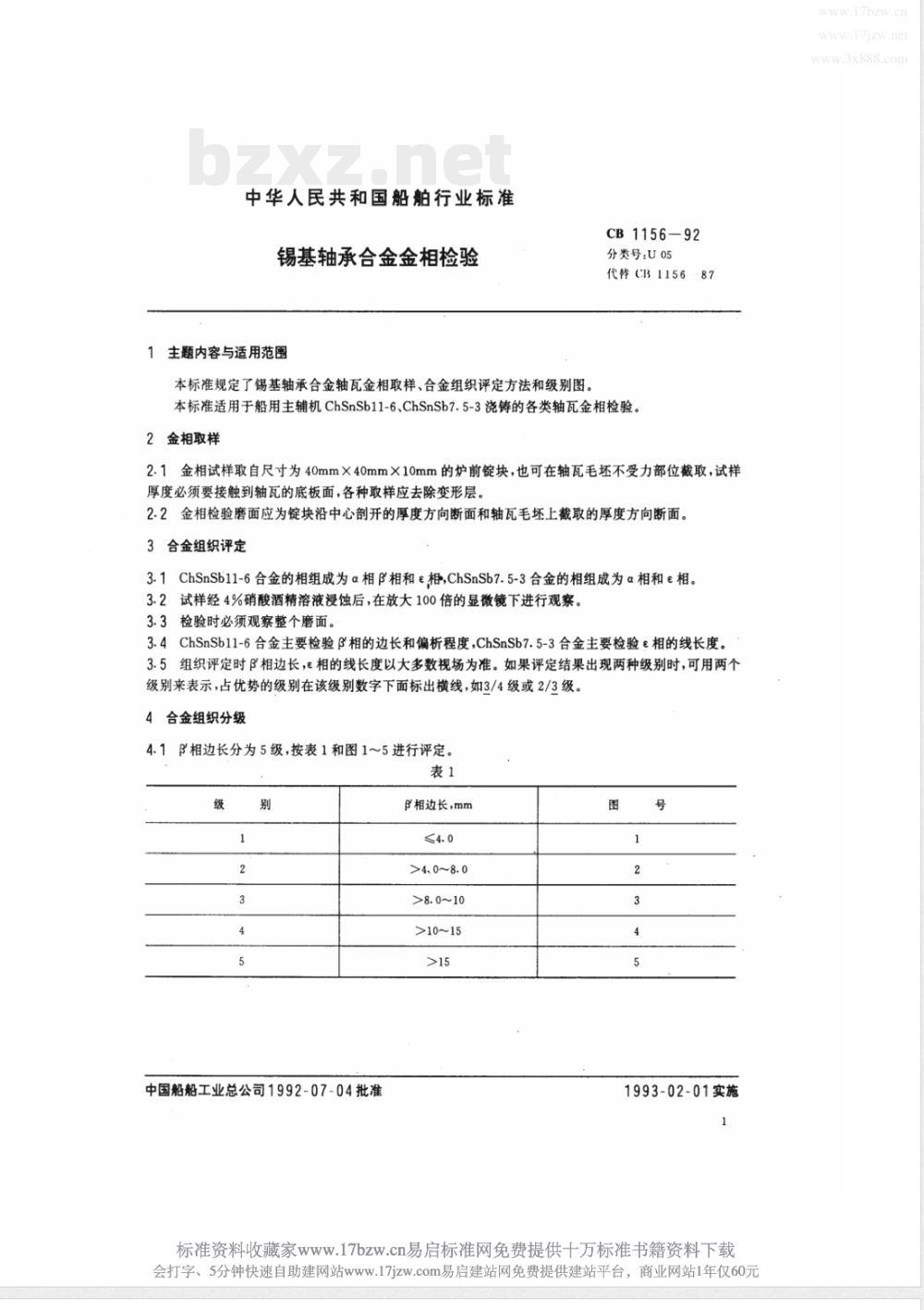

锡基轴承合金金相检验
1主题内容与适用范围
本标准规定了锡基轴承合金轴瓦金相取样、合金组织评定方法和级别图，CB1156-92
分类号：U05
代替（B1156
本标准适用于船用主辅机ChSnSb11-6、ChSnSb7.5-3浇铸的各类轴瓦金相检验。2金相取样
2.1金相试样取自尺寸为40mm×40mm×10mm的炉前锭块，也可在轴瓦毛坏不受力部位截取，试样厚度必须要接触到轴瓦的底板面，各种取样应去除变形层。2.2金相检验磨面应为锭块沿中心剖开的厚度方向断面和轴瓦毛坏上截取的厚度方向断面。3合金组织评定
3.1ChSnSb11-6合金的相组成为α相β相和ε相，ChSnSb7.5-3合金的相组成为α相和ε相3.2试样经4%硝酸酒精溶液浸蚀后，在放大100倍的显微镜下进行观察。3.3检验时必须观察整个磨面。
3.4ChSnSb11-6合金主要检验β相的边长和偏析程度，ChSnSb7.5-3合金主要检验相的线长度。3.5组织评定时β相边长，e相的线长度以大多数视场为准。如果评定结果出现两种级别时，可用两个级别来表示，占优势的级别在该级别数字下面标出横线，如3/4级或2/3级，合金组织分级
4.1β相边长分为5级，按表1和图1～5进行评定。表1
中国船船工业总公司1992-07-04批准B相边长，mm
>4. 0~8. 0
>10~15
1993-02-01实施
标准资料收藏家www.17bzw.cn易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站www.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60元W.
www.3x888.com

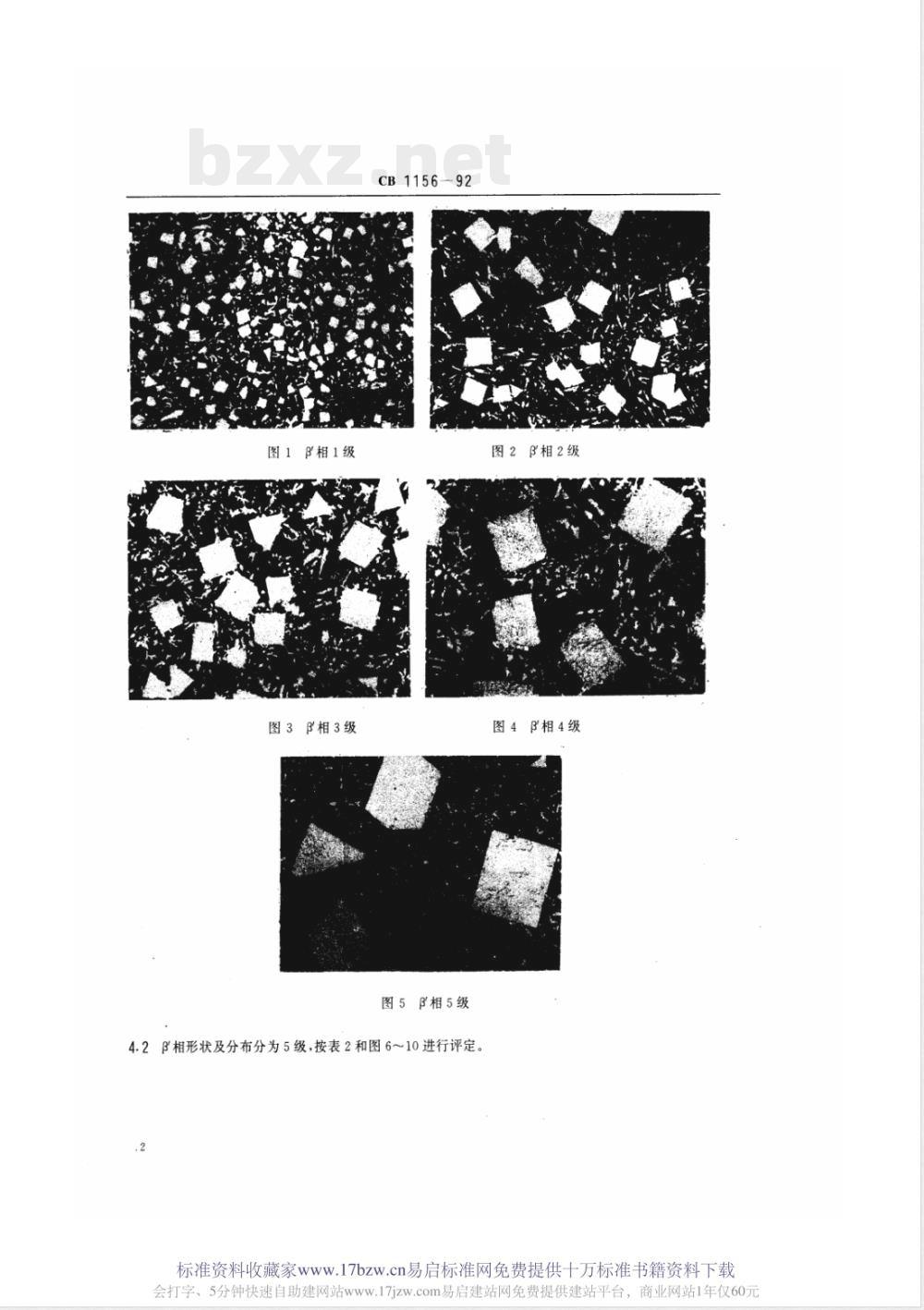

图1β相1级
图3β相3级
CB115692
图5β相5级
4.2β相形状及分布分为5级，按表2和图6～10进行评定。图23相2级
图4B相4级
标准资料收藏家www.17bzw.cn易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站www.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60元级
CB1156---92

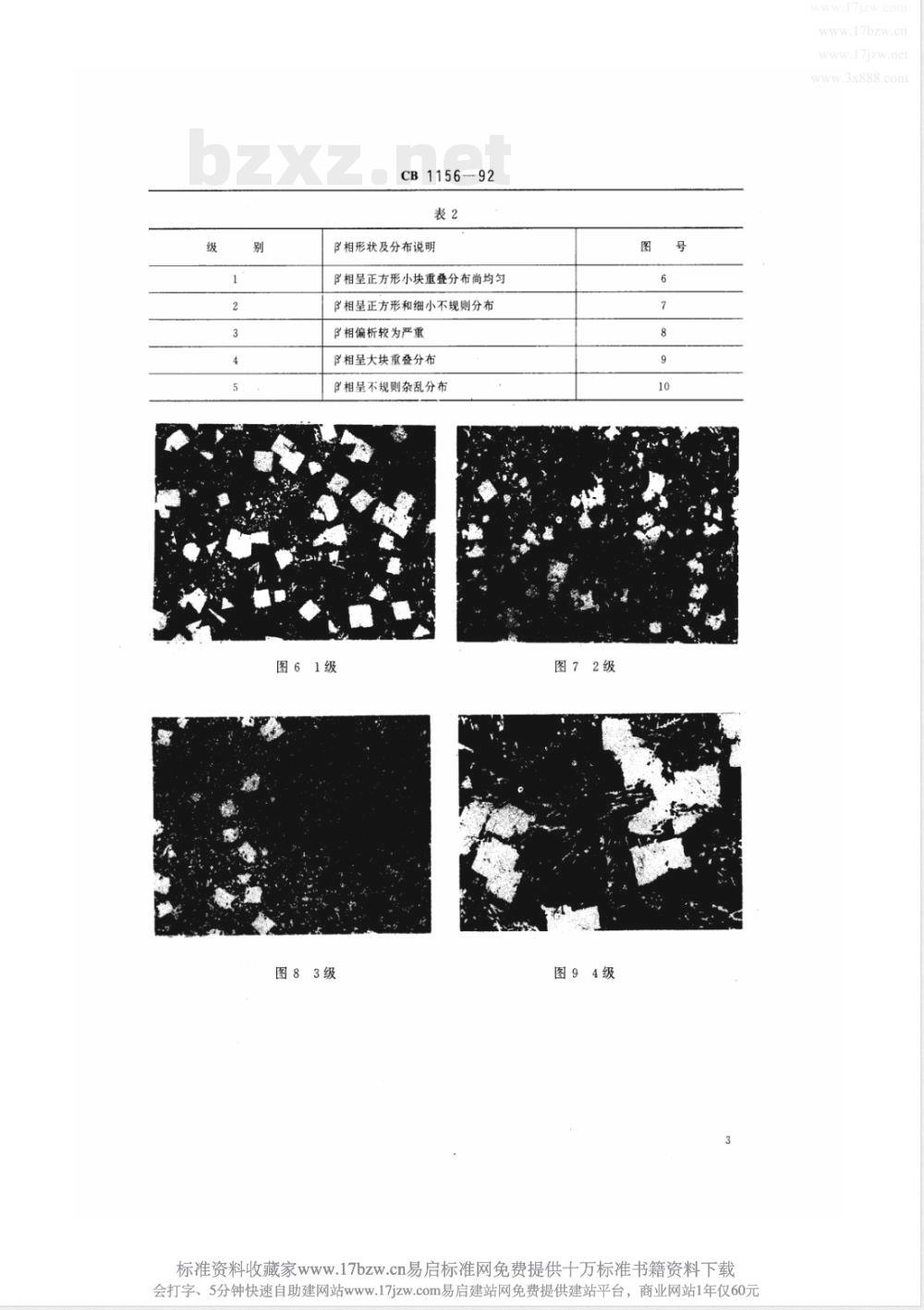

β相形状及分布说明
β相呈正方形小块重叠分布尚均匀β相呈正方形和细小不规则分布β相偏析较为严重
β相呈大块重叠分布
β相呈不规则杂乱分布
图61级
图83级
图72级
图94级
标准资料收藏家www.17bzw.cn易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站www.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60元3x888.co1
CB1156-92

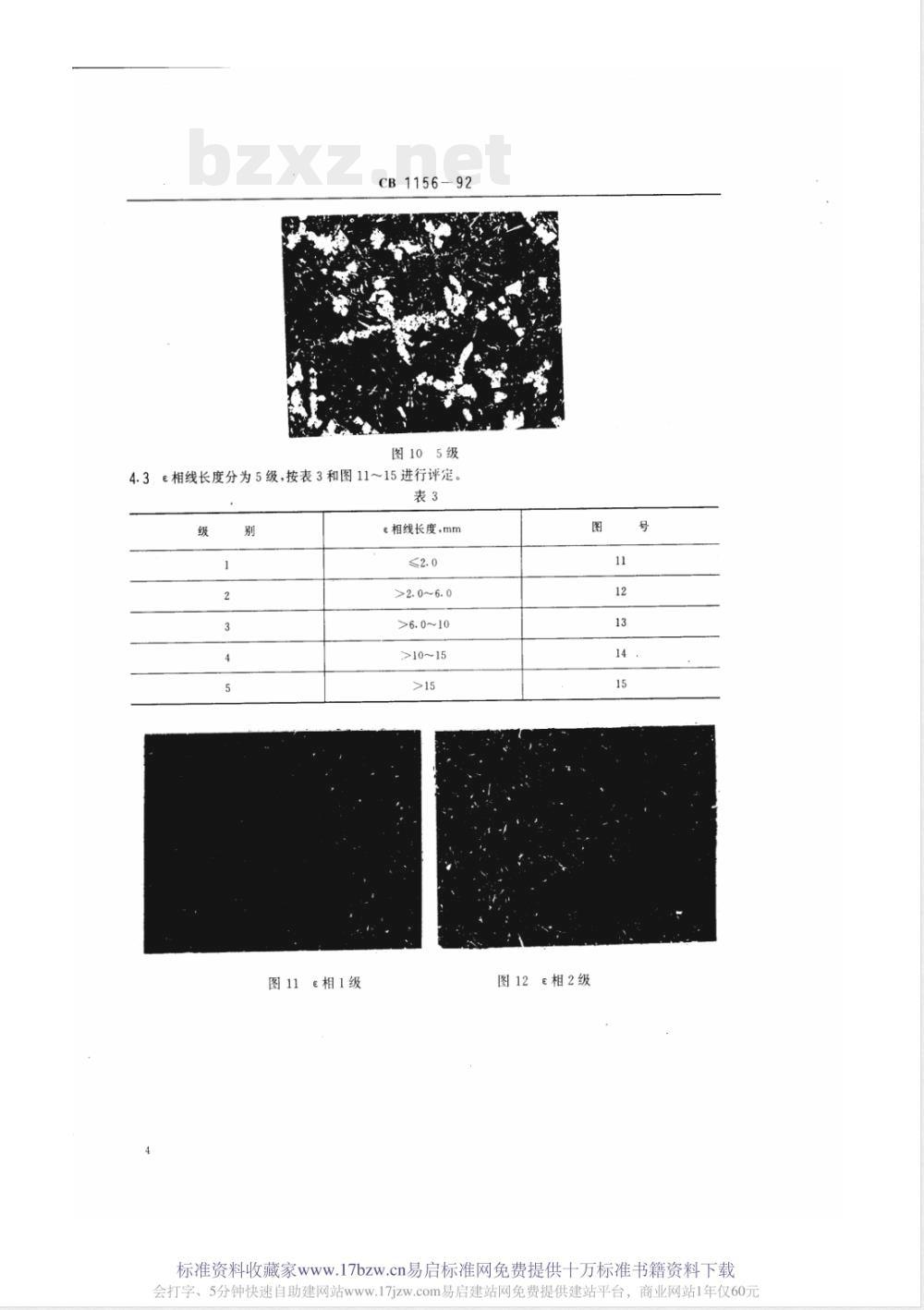

图105级
4.3e相线长度分为5级，按表3和图11～15进行评定。表3
图11e相1级
e相线长度，mm
>10~15
图12e相2级
标准资料收藏家www.17bzw.cn易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站www.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60元图13e相3级
CB1156—92
图15ε相5级
图14E相4级
附加说明：
本标准由全国海洋船标准化委员会船用材料应用工艺分技术委员会提出。本标准由中国船舶总工业公司七二五所归口。本标准由沪东造船厂、上海船厂、十二所负责起草。本标准主要起草人汤伟成、陈雪贤、龚坤龙、张妍、许采娣。标准资料收藏家www.17bzw.cn易启标准网免费提供十万标准书籍资料下载会打字、5分钟快速自助建网站www.17jzw.com易启建站网免费提供建站平台，商业网站1年仅60元w.3x888.co
