【其他行业标准】 暴雨诱发中小河流洪水、山洪和地质灾害气象风险预警服务图形

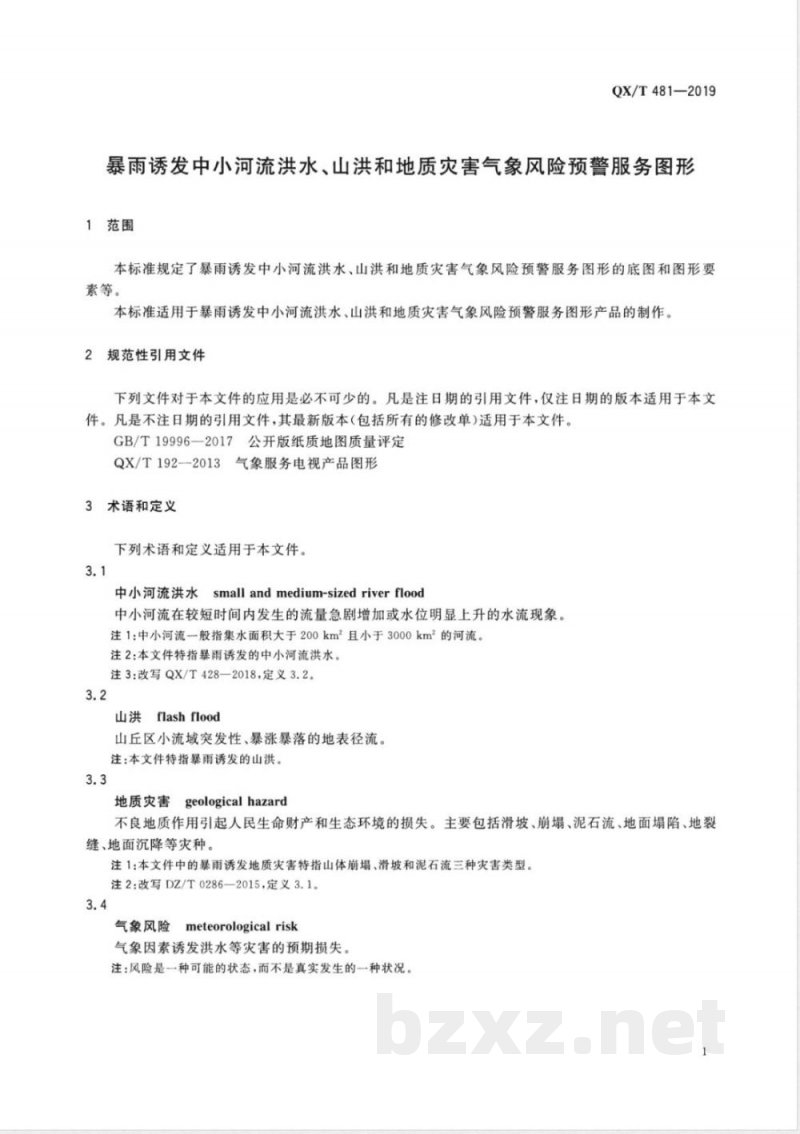

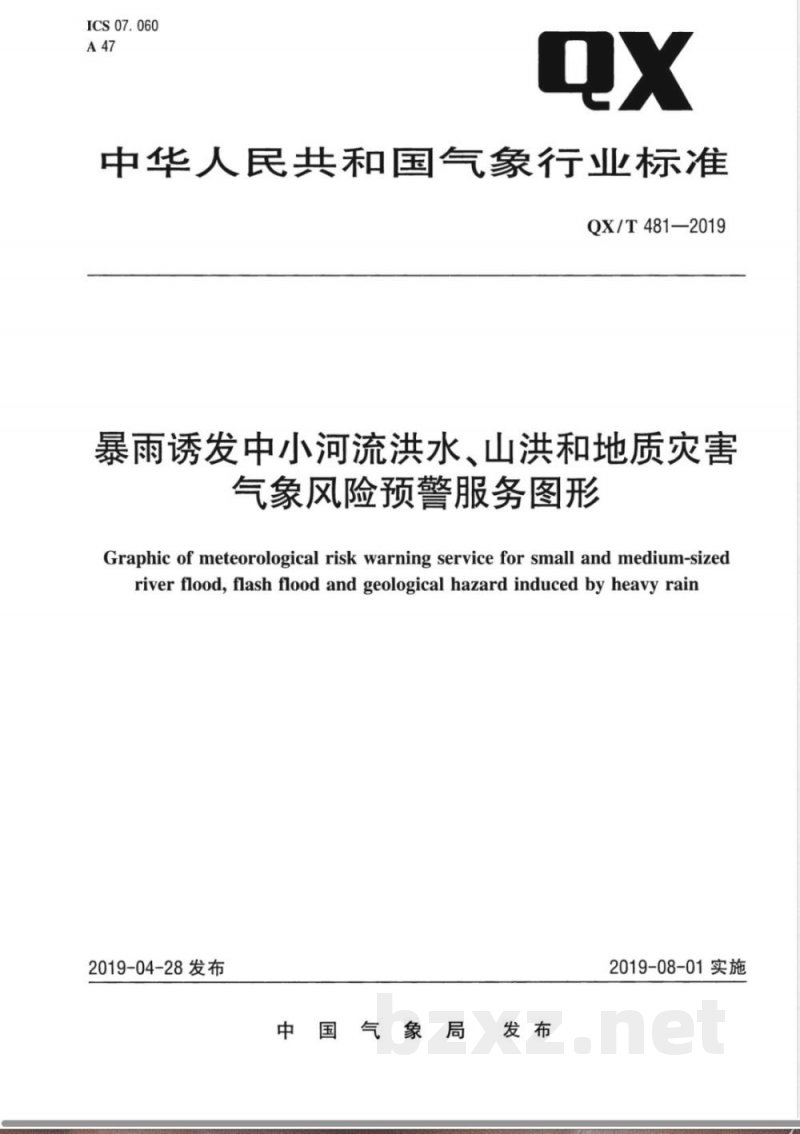

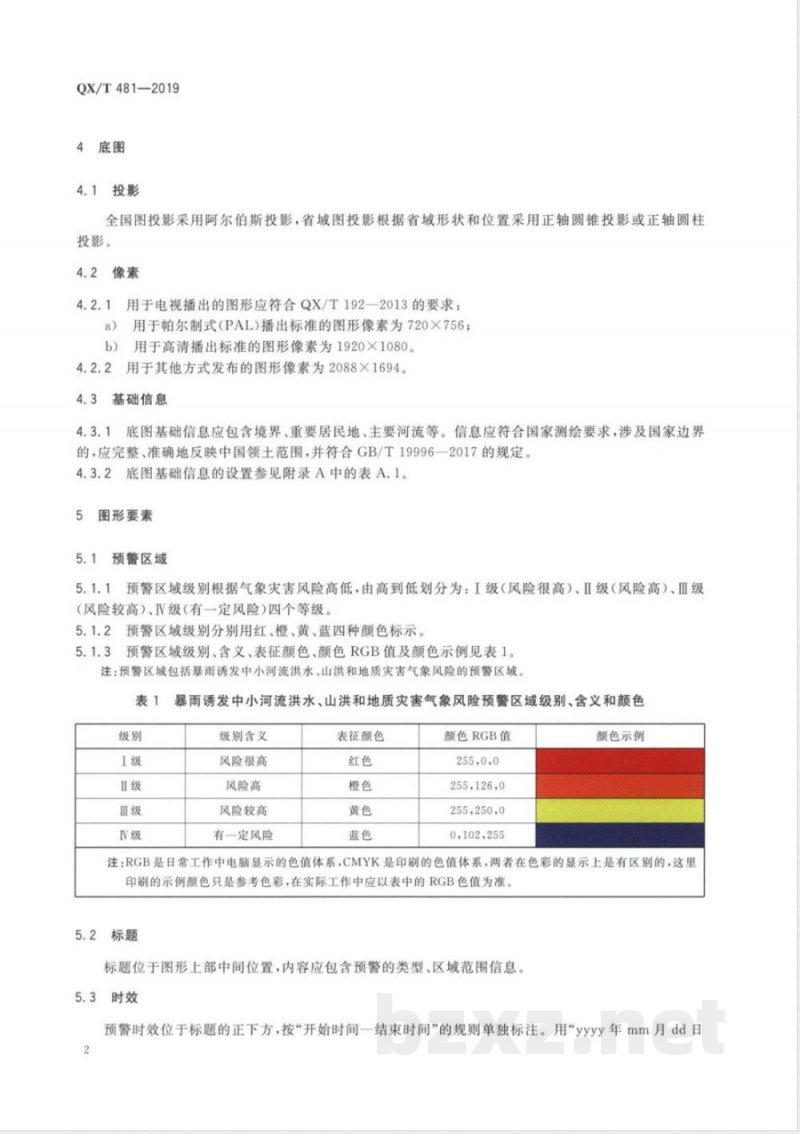

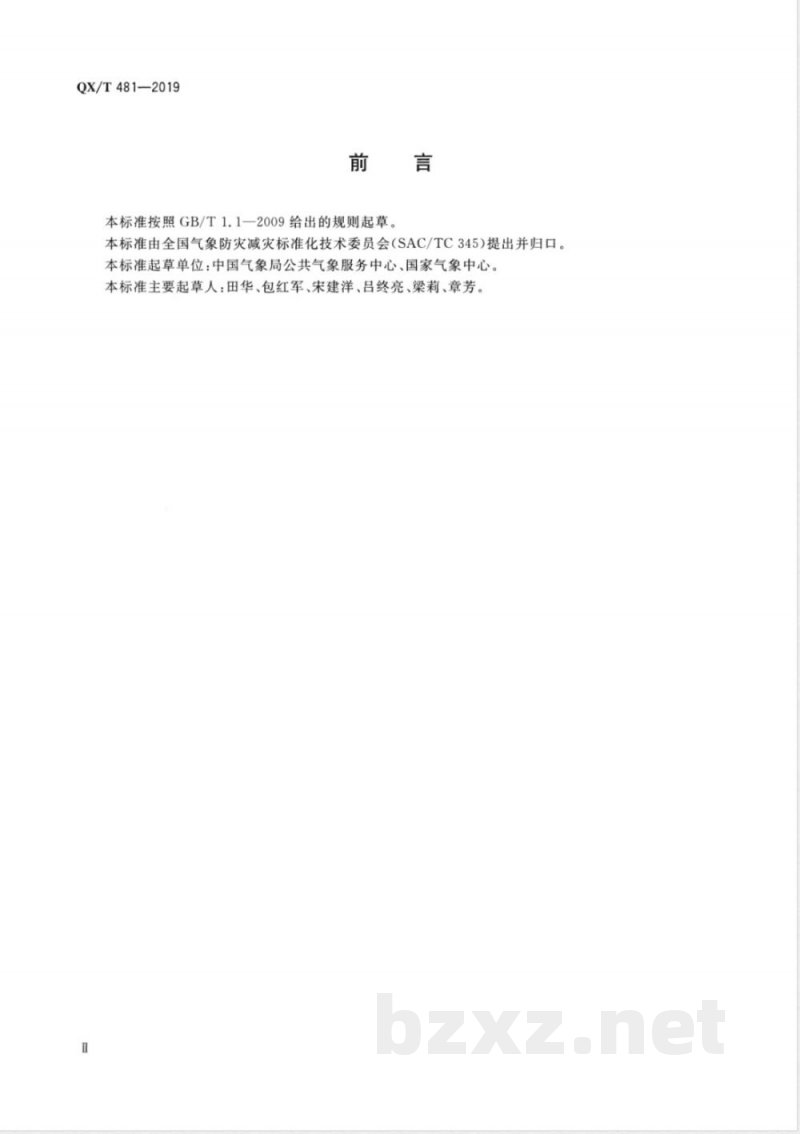

中华人民共和国气象行业标准 QX/T 481—2019 暴雨诱发中小河流洪水、山洪和地质灾害气象风险预警服务图形（Graphic of meteorological risk warning service for small and medium-sized river flood, flash flood and geological hazard induced by heavy rain） 2019-04-28发布 2019-08-01实施 中国气象局发布 前言 本标准按照GB/T 1.1—2009给出的规则起草，由全国气象防灾减灾标准化技术委员会（SAC/TC345）提出并归口。起草单位：中国气象局公共气象服务中心、国家气象中心。主要起草人：田华、包红军、宋建洋、吕终亮、梁莉、章芳。 1 范围 本标准规定了暴雨诱发中小河流洪水、山洪和地质灾害气象风险预警服务图形的底图和图形要素等。 本标准适用于相关气象风险预警服务图形产品的制作。 2 规范性引用文件 GB/T 19996—2017 公开版纸质地图质量评定 QX/T 192—2013 气象服务电视产品图形 3 术语和定义 3.1 中小河流洪水：中小河流在短时间内流量急剧增加或水位明显上升的水流现象，特指暴雨诱发洪水。 3.2 山洪：山丘区小流域突发性、暴涨暴落的地表径流，特指暴雨诱发山洪。 3.3 地质灾害：由不良地质作用引起的滑坡、崩塌、泥石流、地面塌陷、地裂缝和地面沉降等灾害类型，本文件特指暴雨诱发的滑坡、崩塌和泥石流。 3.4 气象风险：气象因素诱发洪水等灾害所导致的预期损失，是一种可能发生的状态。 4 底图 4.1 投影 全国图采用阿尔伯斯投影，省域图根据形状与位置采用正轴圆锥投影或正轴圆柱投影。 4.2 像素 用于电视播出的图形应符合QX/T 192—2013要求： （1）PAL制式：720×576； （2）高清标准：1920×1080； 其他发布方式：2088×1694。 4.3 基础信息 底图基础信息包括境界、重要居民地和主要河流等，应符合国家测绘要求，涉及国家边界时必须准确反映中国领土范围，并符合GB/T 19996—2017规定。 5 图形要素 5.1 预警区域 预警区域按气象灾害风险由高到低分为四级：I级（风险很高）、II级（风险高）、III级（风险较高）、IV级（有一定风险）。 5.2 颜色标示 预警区域分别用红、橙、黄、蓝表示对应等级： I级：红色（255,0,0） II级：橙色（255,126,0） III级：黄色（255,250,0） IV级：蓝色（0,102,255） （注：预警区域覆盖暴雨诱发中小河流洪水、山洪及地质灾害气象风险区域）
