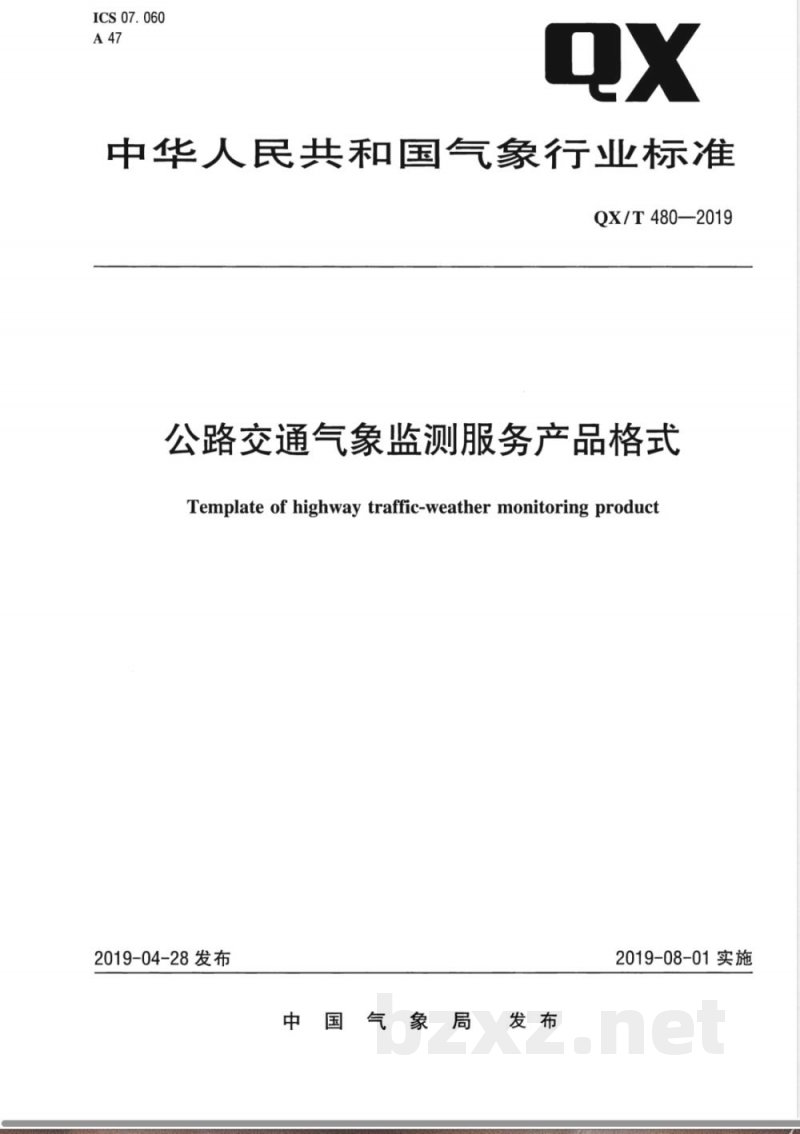

ICS 07. 060
中华人民共和国气象行业标准
QX/T480—2019
公路交通气象监测服务产品格式Template of highway traffic-weather monitoring product2019-04-28发布
2019-08-01实施

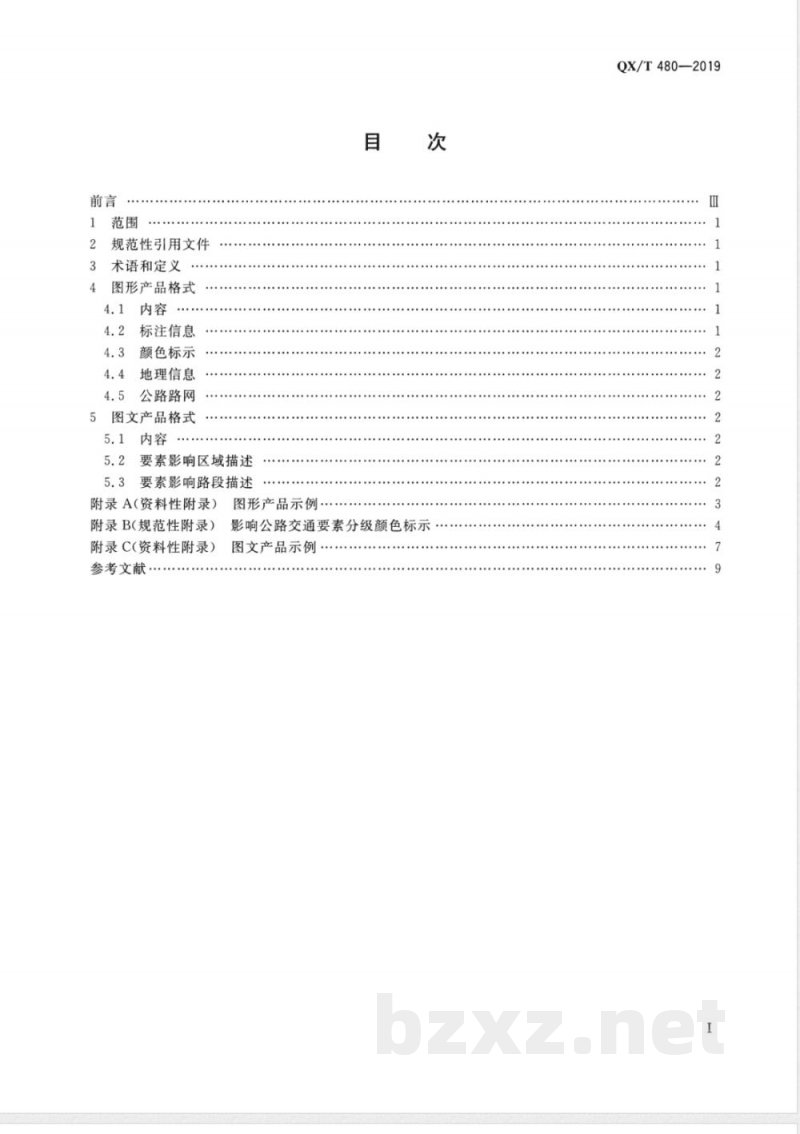

规范性引用文件
术语和定义
图形产品格式
标注信息
颜色标示
地理信息
公路路网
5图文产品格式
5.1内容
5.2要素影响区域描述
5.3要素影响路段描述
附录A（资料性附录）
附录B(规范性附录）
附录C(资料性附录)
参考文献
图形产品示例
影响公路交通要素分级颜色标示·.....
图文产品示例
QX/T480—2019

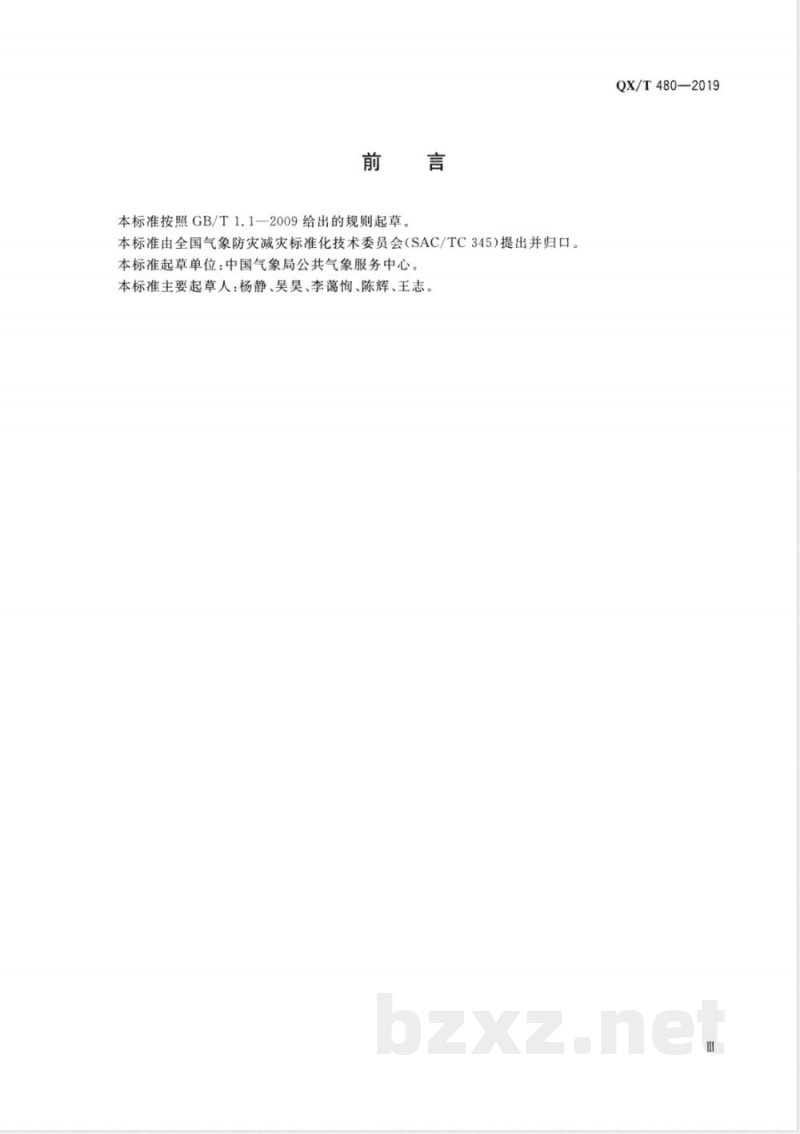

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国气象防灾减灾标准化技术委员会（SAC/TC345）提出并归口。本标准起草单位：中国气象局公共气象服务中心本标准主要起草人：杨静、吴昊、李葛恂、陈辉、王志。QX/T480—2019

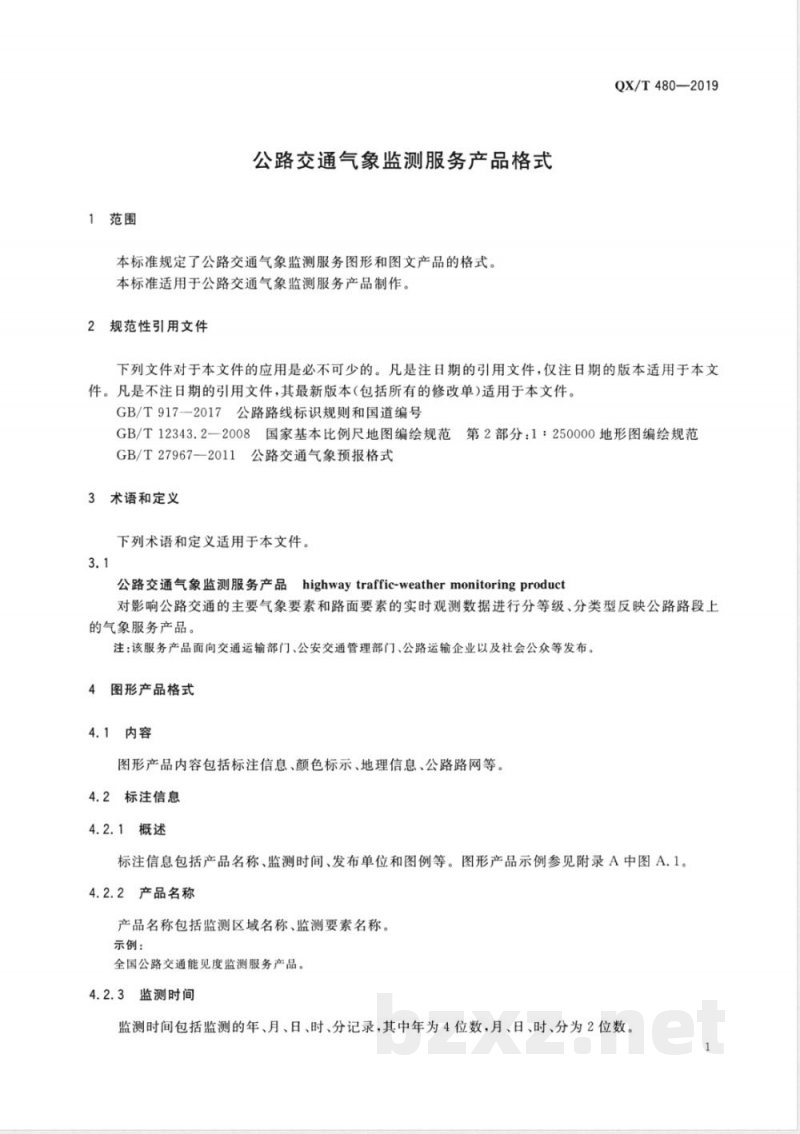

1范围
公路交通气象监测服务产品格式本标准规定了公路交通气象监测服务图形和图文产品的格式。本标准适用于公路交通气象监测服务产品制作。2规范性引用文件
QX/T480—2019
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T917一2017公路路线标识规则和国道编号GB/T12343.2—2008国家基本比例尺地图编绘规范第2部分：1：250000地形图编绘规范GB/T27967一2011公路交通气象预报格式3术语和定义
下列术语和定义适用于本文件。3.1
公路交通气象监测服务产品highwaytraffic-weathermonitoringproduct对影响公路交通的主要气象要素和路面要素的实时观测数据进行分等级、分类型反映公路路段上的气象服务产品。
注：该服务产品面向交通运输部门、公安交通管理部门、公路运输企业以及社会公众等发布。4图形产品格式
4.1内容
图形产品内容包括标注信息、颜色标示、地理信息、公路路网等。4.2标注信息
4.2.1概述
标注信息包括产品名称、监测时间、发布单位和图例等。图形产品示例参见附录A中图A.1。4.2.2产品名称
产品名称包括监测区域名称、监测要素名称。示例：
全国公路交通能见度监测服务产品。4.2.3监测时间
监测时间包括监测的年、月、日、时、分记录，其中年为4位数，月、日、时、分为2位数。1
QX/T480—2019
示例：
2018年01月31日08时00分

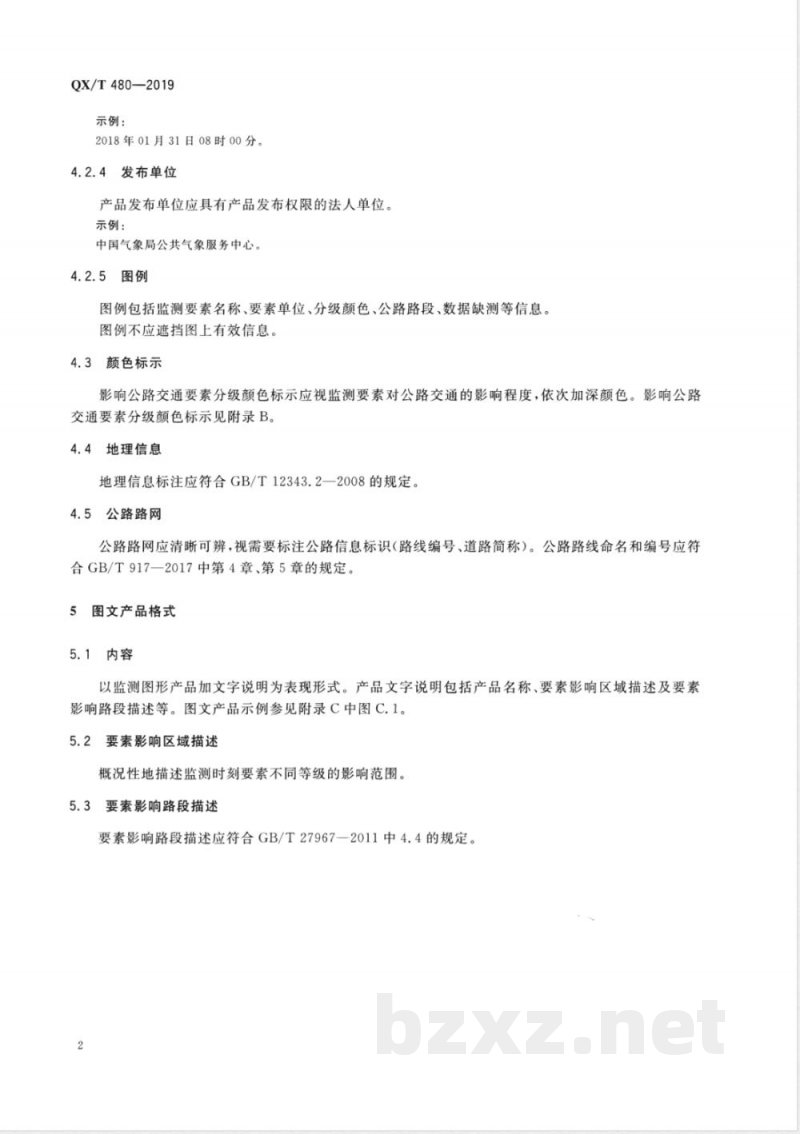

4.2.4发布单位
产品发布单位应具有产品发布权限的法人单位。示例：
中国气象局公共气象服务中心。4.2.5图例
图例包括监测要素名称、要素单位、分级颜色、公路路段、数据缺测等信息。图例不应遮挡图上有效信息。
4.3颜色标示
影响公路交通要素分级颜色标示应视监测要素对公路交通的影响程度，依次加深颜色。影响公路交通要素分级颜色标示见附录B。4.4地理信息
地理信息标注应符合GB/T12343.2—2008的规定。4.5公路路网
公路路网应清晰可辨，视需要标注公路信息标识（路线编号、道路简称）。公路路线命名和编号应符合GB/T917一2017中第4章、第5章的规定。5图文产品格式
5.1内容
以监测图形产品加文字说明为表现形式。产品文字说明包括产品名称、要素影响区域描述及要素影响路段描述等。图文产品示例参见附录C中图C.1。5.2要素影响区域描述
概况性地描述监测时刻要素不同等级的影响范围。5.3要素影响路段描述
要素影响路段描述应符合GB/T27967—2011中4.4的规定。2
连霍高速
路面温度T，
(单位：)
T,≤-2
-2255≤T,<68
T,≥68
附录A
（资料性附录）
图形产品示例
QX/T480—2019
江苏省公路交通路面温度监测图2018年08月09日14时00分
沪蓉高速
长深高速
中国气象局公共气象服务中心
沪陕高速
沪渝高速
图A.1江苏省公路交通路面温度监测服务图形产品上海
QX/T480—2019
附录B
（规范性附录）
影响公路交通要素分级颜色标示影响公路交通要素包括气象要素和路面要素，其中主要气象要素包括：能见度、小时累计降雨量、风力、气温。路面要素包括：路面温度和路面状况。分级颜色标示见B.1～B.6。对于没有相应监测数据的公路路段，统一使用RGB(210，210，210)表示。B.1
能见度
表B.1为能见度对公路交通影响的分级颜色标示。表B.1
能见度对公路交通影响的分级颜色标示划分指标
200.0m100.0m50.0m注1:V指能见度。
颜色标示
RGB(130,130,130)
RGB(255,252,48)
RGB(255,183,38)
RGB(255,106,25)
RGB(254,19.12)
注2:RGB是日常工作中电脑显示的色值体系，CMYK是印刷的色值体系，两者在色彩的显示上是有区别的，这里印刷的示例颜色只是参考色彩，在实际工作中应以表中的RGB色值为准。小时累计降雨量
表B.2为小时累计降雨量对公路交通影响的分级颜色标示表B.2
小时累计降雨量对公路交通影响的分级颜色标示划分指标
10.0mm≤R<15.0mm
15.0mm≤R<30.0mm
30.0mm≤R<50.0mm
R≥50.0mm
注：R指小时累计降雨量。
颜色标示
RGB(130,130,130)
RGB(61,186,61)
RGB(96,184,255)
RGB(0.0.255)
RGB(250.0.250)
B.3风力
表B.3为风力对公路交通影响的分级颜色标示。表B.3
3风力对公路交通影响的分级颜色标示划分指标
平均风不大于5级（W<8.0m/s)且阵风不大于7级(G<13.9 m/s)
平均风5级～6级（8.0m/s≤W<13.9m/s)或阵风7级(13.9 m/s≤G<17.2 m/s)
平均风7级（13.9m/s≤W<17.2m/s)或阵风8级(17.2m/s≤G<20.8m/s)
平均风8级（17.2m/s≤W<20.8m/s）或阵风9级~10级(20.8m/s≤G<28.5m/s)
平均风不小于9级（W≥20.8m/s)或阵风不小于11级(G≥28.5m/s)
注：W指平均风风力，此处平均风指2分钟平均风速；G指阵风风力。B.4气温
表B.4为气温对公路交通影响的分级颜色标示。颜色标示
QX/T480—2019
RGB(130,130,130）
RGB(255,25248）
RGB（255，200.33）
RGB(255，121.77)
RGB(255.77.115）
气温对公路交通影响的分级颜色标示表B.4
划分指标
T≤-4℃
-4℃4℃35℃≤T<40℃
T40℃
注：T指气温。
颜色标示
RGB(59,137.255)
RGB43.213,255)
RGB(130.130.130)
RGB(255,221,0)
RGB(255,162,0)
QX/T480—2019
路面温度
表B.5为路面温度对公路交通影响的分级颜色标示。表B.5
划分指标
Tr≤-2℃此内容来自标准下载网
路面温度对公路交通影响的分级颜色标示颜色标示
RGB33.44,255
-2℃2℃55℃≤TR<68℃
TR≥68℃
注：TR指路面温度。
路面状况
表B.6为路面状况对公路交通影响的分类颜色标示。表B.6
路面状况类型
RGB(59,160.255)
RGB(130,130.130)）
RGB(252,178,28)
RGB(255.79.15）
路面状况对公路交通影响的分类颜色标示颜色标示
RGB(130,130.130)
RGB（82,202.75)
RGB(33.196199)
RGB(6,156,238)
附录C
（资料性附录）
图文产品示例
QX/T480—2019
全国公路交通能见度监测服务产品2014年第1期
中国气象局公共气象服务中心
2014年01月31日08时
2014年1月31日08时，河南东部、安徽中部、江苏大部、浙江北部、湖北中南部、江西北部等地能见度不足500米，局部地区能见度不足200米（图1）。上述地区的低能见度天气将对交通运输造成不利影响。全国公路交通能见度监测图
2014年01月31日08时00分
能见度V（单位：m）
V≤50
50100200无数据
中国气象局公共气象服务中心
审图号：GS（2019）2793号
图1全国公路交通能见度监测图
图C.1全国公路交通能见度监测服务图文产品QX/T480—2019
能见度低于50米的主要影响路段：G45（大广高速)江西武宁--修水--泰和段G60（沪昆高速）江西丰城--樟树--宜春段能见度50～100米的主要影响路段：G15（沈海高速）江苏东海--如皋段G25（长深高速）江苏连云港--六合段能见度100～200米的主要影响路段：G4（京港澳高速）河南郑州--临颖--确山--信阳段G15（沈海高速）浙江慈溪段
G45（大广高速）河南南乐--滑县、开封--息县段能见度200～500米的主要影响路段：G3（京台高速)安徽滩溪--宿州--蚌埠--凤阳--定远段G15W（常台高速）浙江嘉兴--上虞段G25（长深高速）江苏盱眙--浙江杭州--龙泉、福建建瓯段G36（宁洛高速）江苏南京、安徽凤阳--河南孟津段G42（沪蓉高速）江苏丹阳--江宁--南京--江浦--安徽全椒、安徽肥西--六安、湖北荆门、重庆万县-梁平--垫江--四川邻水段G4211（宁芜高速）安徽马鞍山--当涂--芜湖段G4212（合安高速）安徽桐城--怀宁段G50（沪渝高速）浙江长兴--安徽宣州--桐城、湖北仙桃--潜江--沙市--长阳段G5513（长张高速）湖南汉寿--桃源--石门--慈利段G55（二广高速）湖北襄阳--广东三水段G56（杭瑞高速）浙江余杭--安徽县--江西婺源--都昌、湖南桃源--沅陵段G60（沪昆高速）浙江桐乡--海宁--余杭--箫山--绍兴--诸暨、浙江衢县--常山--江西玉山--上饶--东乡
图C.1全国公路交通能见度监测服务图文产品（续）8
