QX/T208—2013
气象卫星地面应用系统遥测遥控数据格式规范
Specifications for telemetry and telecommand data format of meteorologicalsatellitesgroundsystem
2013-10-14发布
中国气象局
2014-02-01实施
规范性引用文件
遥测遥控数据通信传输格式
通信传输格式
通信头
信息包
遥测数据格式
静止气象卫星
极轨气象卫星
QX/T208--2013
QX/T208—2013
12009给出的规则起草。
本标准按GB/T1.1
本标准由全国卫星气象与空间天气标准化技术委员会（SAC/TC347)提出并归I。本标准起草单位：国家卫星气象中心。本标准的主要起草人：魏彩英、程朝晖、林维夏、房静欣。I
1范围
QX/T208—2013
气象卫星地面应用系统遥测遥控数据格式规范本标准规定了风云系列气象卫星地面应用系统遥测遥控数据的通信传输格式、遥测数据信息格式及存档格式等。
本标准适用于气象卫尾在轨遥测遥控数据的地面传输和存储。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GJB1198.2A2004(K）航天器测控和数据管理第2部分：PCM遥测3

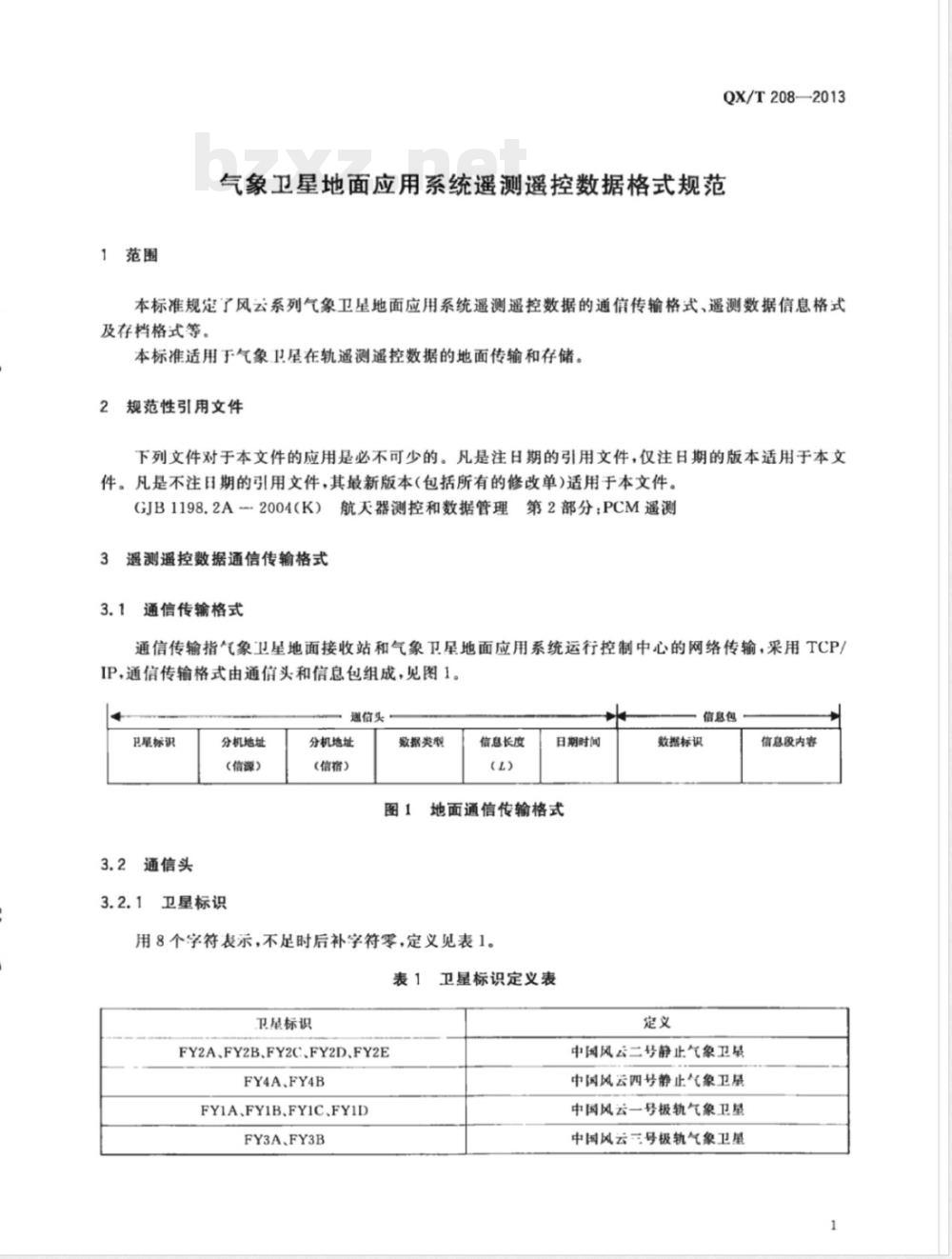

遥测遥控数据通信传输格式
3.1通信传输格式
通信传输指气象卫星地面接收站和气象卫星地面应用系统运行控制中心的网络传输，采用TCP/IP，通信传输格式由通信头和信息包组成，见图1。递信头
卫星标识
通信头
分机地址
（信源）
卫星标识
分机地址
（信宿）
数据类型
信息长度
日期时闻
地面通信传输格式
用8个字符表示，不足时后补字符零，定义见表1。表1
卫星标识
FY2A、FY2B、FY2C、FY2D、FY2EFY4A.FY4B
FY1A、FY1B、FY1C、FYID
FY3A.FY3B
卫星标识定义表
信息包
数据标识
中国风云二号静止气象卫量
中国风云四号静止气象卫垦
中国风云一号极轨气象卫星
中国风云二号极轨气象卫星
信息段内容
QX/T208-—2013
3.2.2分机地址
信源地址和信宿地址，各用12个字符表示，不足时后补字符零.定义见表2。2信源、信宿定义表
信源、信宿标识
CDAS-TTC1
CDAS-TTC2
BJ_SMS
GZ_SMS
JM_SMS免费标准下载网bzxz
XJ_SMS
数据类型
静止气象卫星系统运行控制中心静止气象卫星地面站测控站1
静止气象卫星地面站测控站2
静止气象卫星实时业务系统
静止象卫星数据处理中心(DPC)产品软件系统静止气象卫星西安卫星测控中心极轨气象卫星运行控制系统服务器极轨气象卫星数据接收系统北京地面站站管分系统服务器极轨气象卫星数据接收系统广州地面站站管分系统服务器极轨气象卫星数据接收系统佳木斯地面站站管分系统服务器极轨气象卫星数据接收系统新疆地面站站管分系统服务器极轨气象卫星业务软件系统（中心)服务器数据类型表示数据的种类，用4个字节的整型数表示，定义见表3。表3
数据类型
信息长度
数据类型定义表
静止气象卫星遥控指令/注数
静止气象卫星命令响应
静止气象卫星遥测数据
极轨气象卫星遥控指令/注数
极轨气象卫星命令响应
极轨气象卫星遥测数据
用于对卫星实施运行控制的命令用于对遥控命令的应答（响应）指的是编码遥测数据、模拟遥测数据用于对卫星实施运行控制的命令用于对遥控命令的应答（响应）指的是实时遥测数据、延时遥测数据信息长度表示信息段数据的有效字节数，用4个字节的整型数表示。3.2.3.2
日期时间
信息包生成的日期时间，用16个字符分别表示年、月、日、时、分、秒，不足时后补字符零。2
3.3信息包
信息包由数据标识和信息段内容两部分组成。QX/T208—2013
数据标识用4个字节的整型数表示，定义见表4。对于单··数据的数据标识用数据类型表示.定义见表4。
数据标识
数据标识定义表
静止气象卫星编码遥测数据
静止气象卫墨模拟遥测数据
极轨气象卫星实时遥测原码数据极轨气象卫星延时遥测原码数据信息段内容是按照数据格式传输的该种类数据信息的具体内容。4
遥测数据格式
4.1通则
按照GJB1198.2A一2004(K)的规定，遥测原码数据结构分四个层次，从高到低依次为：格式、顿、遥测字、比特。
遥测原码数据结构中，每个遥测格式宜为32顿，可为64顿或128顿。为32顿时，各顿依次按F0～F31排序；每顿包括256个字节，各字节依次按W0～W255排序；每个遥测字（即字节）长8比特，各比特位依次按B7～B0排序，见图2。避格式
遥测原码数据结构示意图
遥测原码数据结构中顿结构，格式见图3。频同步码
卫屋代号
赖计数
时间码
避弱参数
遥测原码数据顿格式
和校验
QX/T208—2013
具体内容如下：
顿同步码：用于识别-顿的开端，顿同步码组可以是16比特、24比特或32比特的码组。卫星代号：用以表示不同卫星的代号。顿计数：顿序号计数字。其最低有效位在最后传送。d)
时间码：用以传送卫星时间计数器的内容。卫星时间字的长度应是整数个遥测字，最低有效位最后传送。
遥测参数：表示相关遥测字值，每个遥测字的值用8比特表示。遥测字中的比特序号从高到低，依次为B7到BO排序，最低有效位最后传送。和校验：对遥测原码数据进行纠错。4.2
静止气象卫星
遥测数据信息格式
编码遥测数据信息格式
编码遥测数据信息由遥测原码数据组成，格式应符合4.1的规定。4.2.1.2
模拟遥测数据信息格式
模拟遥测数据信息由时间码、卫星代号和27路模拟遥测参数三部分数据组成，格式见图4。时间码（MO～M9）
具体内容如下：
卫星代号(Wo)
模拟遥测数据信息格式
27路模拟遥树参数（T1～T27）
a）时间码：卫星时间码的长度应是整数个遥测字，最低有效位在最后传送。宜用10个遥测字长表示，统·用压缩：二-十进制代码(BCD码），时间为实际采集的系统时间。b)
卫星代号：用以表示不同卫星代号，在格式中占用··路。例如，FY2E、FY2F等。c)
27路模拟遥测参数：用27×64个字节浮点型数表示模拟遥测参数值。4.2.2遥测数据存档格式
编码遥测数据存档格式
编码遥测数据存档由遥测原码及处理结果两部分数据组成，格式见图5。256路遥测原码（W0~W255）
4.2.2.2编码遥测处理结果存档格式256路遥测处理结果（R0～R255）图5编码遥测存档格式
存档由时间码、波道号、名称和处理结果四部分数据组成，以文本方式存档，格式见图6。时间码（M0～M9）
波道号
编码遥测处理结果存档格式
处理结果
具体内容如下：
a）时间码：表示该段数据发生时间.用10个字节表示；波道号：一个遥测波道号表示个遥测参数，波道号以ASCII码形式填写；b）
名称：表示该波道反映的物理含义，以ASCII码形式填写；c）
处理结果：反映卫星设备I.作状态的数值，以ASCII码形式填写。模拟遥测数据存档
存档由时间码和27路模拟遥测参数两部分数据组成，格式见图7。时间码（M1O~M9）
具体内容如下：
27路模拟遥润参数（T1～T27）
图7模拟遥测存档格式
a）时间码：表示该段数据发生时间，用10个字节表示；QX/T208—2013
b）27路模拟遥测参数：表示卫星下传的模拟遥测参数值（简称\T”值），以ASCII码形式填写。4.2.3存档文件名的命名
4.2.3.1命名规则
按照“卫星标识”、“遥测种类”、“文件名标识（00：短文件名)”、“日期时间”的顺序进行命名。存档文件名应标明清晰的时间。
4.2.3.2编码遥测原码数据格式存档文件名格式式样FY**_TMCR_00_年月日_时分秒.RAW。示例：FY2C.TMCR_00_20070625.000000.RAW。4.2.3.3编码遥测处理结果格式存档文件名格式式样FY**_TMCP_00.年月日_时分秒.TXT。示例：FY2C.TMCP_0020070625_000000.TXT。4.2.3.4模拟遥测数据格式存档文件名格式式样FY**_TMA_00_年月日_时分秒.RAW。示例：FY2C_TMA_00_20070625_000000.RAW。4.3极轨气象卫
4.3.1遥测数据信息格式
遥测数据信息由遥测原码数据组成.格式应符合4.1的规定。4.3.2遥测数据存档格式
4.3.2.1遥测原码数据存档格式
遥测原码数据存档由实时和延时的遥测原码数据组成，格式见图8。5
QX/T208—2013
256路遥测原码（W0~W255）
图8实时或延时遥测原码数据存档格式遥测处理结果存档格式
应符合4.2.2.2的规定。
4.3.3存档文件名的命名
4.3.3.1命名规则
按照“卫星标识”、“数据种类”、“日期时间”的顺序进行命名。存档文件名应标明清晰的时间。4.3.3.2实时遥测原码数据存档文件名格式式样FY**_TMRR_00_年月日_时分秒.RAW。示例：FY3A_TMRR_00_20070625_000000.RAW。4.3.3.3实时遥测处理结果存档文件名格式式样FY**_TMRP_00_年月日_时分秒.TXT。示例：FY3A_TMRP_00_20070625_000000.TXT，4.3.3.4延时遥测原码数据存档文件名格式式样FY**_TMDR_0O_年月日_时分秒.RAW。示例：FY3A_TMDR_00_20070625_000000.RAW。4.3.3.4延时遥测处理数据存档文件名格式式样FY**_TMDP_00_年月H_时分秒.TXT。示例：FY3A_TMDP_00.20070625.000000.TXT6
