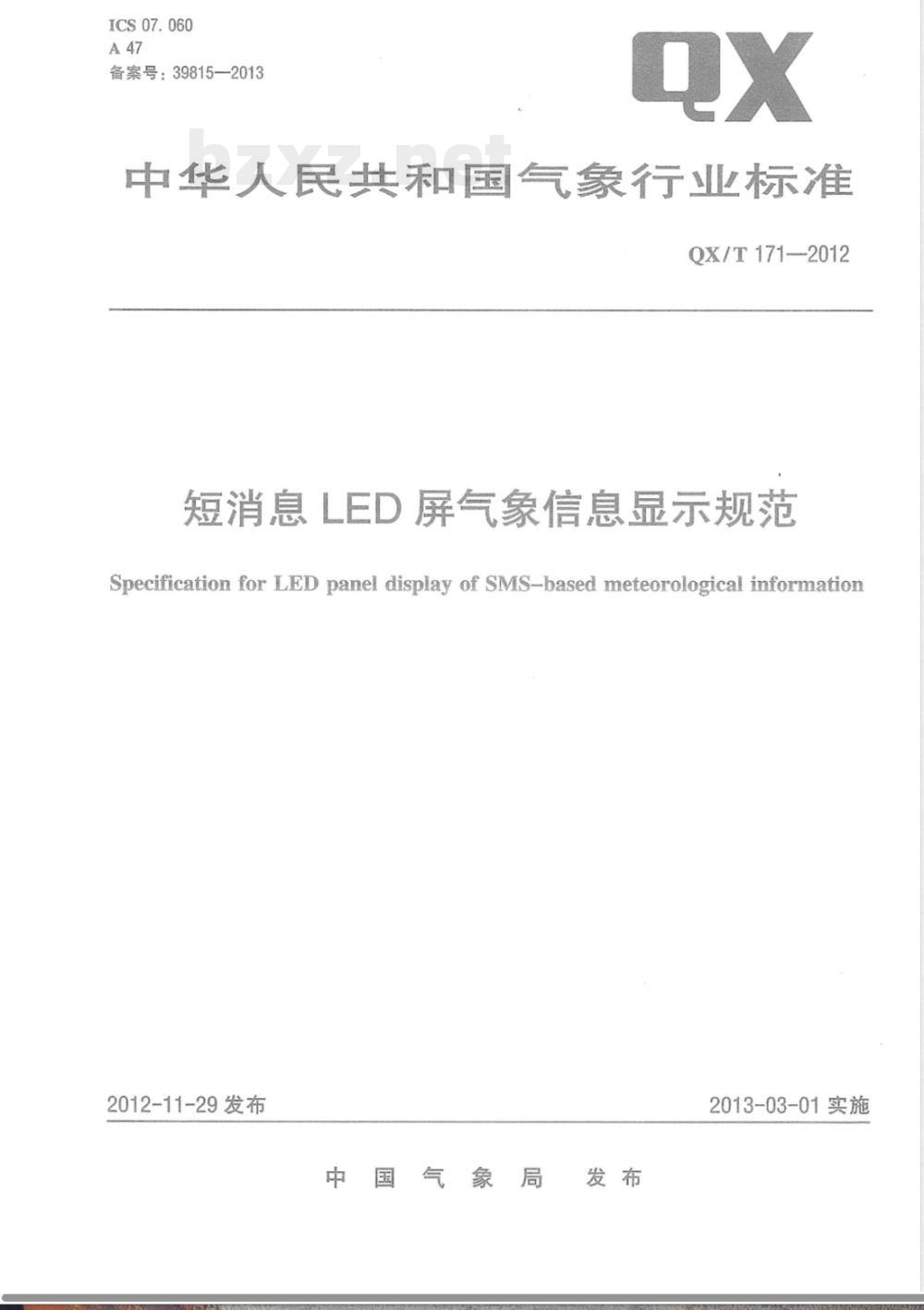

QX/T171—2012
短消息LED屏气象信息显示规范
Specification for LED panel display of SMS-based meteorological information2012-11-29发布
气象局
2013-03-01实施

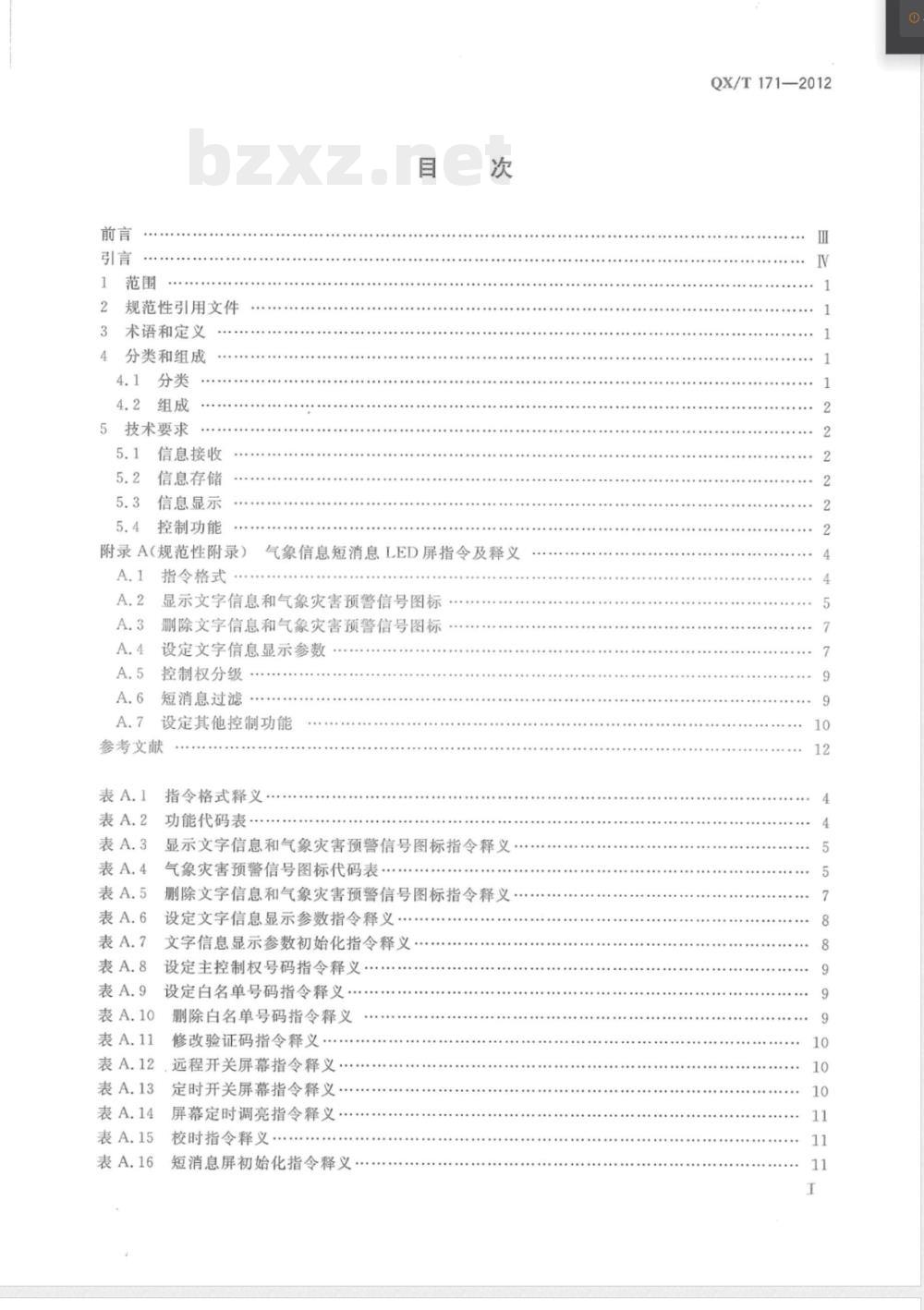

规范性引用文件
术语和定义
分类和组成
4.1分类
4.2组成
5技术要求
信息接收
信息存储
信息显示
控制功能
附录A（规范性附录）
指令格式
气象信息短消息LED屏指令及释义显示文字信息和气象灾害预警信号图标删除文字信息和气象灾害预警信号图标设定文字信息显示参数
控制权分级
短消息过滤
设定其他控制功能
参考文献
指令格式释义
功能代码表
显示文字信息和气象灾害预警信号图标指令释义.气象灾害预警信号图标代码表.
删除文字信息和气象灾害预警信号图标指令释义设定文字信息显示参数指令释义·文字信息显示参数初始化指令释义·设定主控制权号码指令释义：
设定白名单号码指令释义
删除白名单号码指令释义
修改验证码指令释义
远程开关屏幕指令释义
定时开关屏幕指令释义：
屏幕定时调亮指令释义·
校时指令释义
短消息屏初始化指令释义
QX/T171—2012

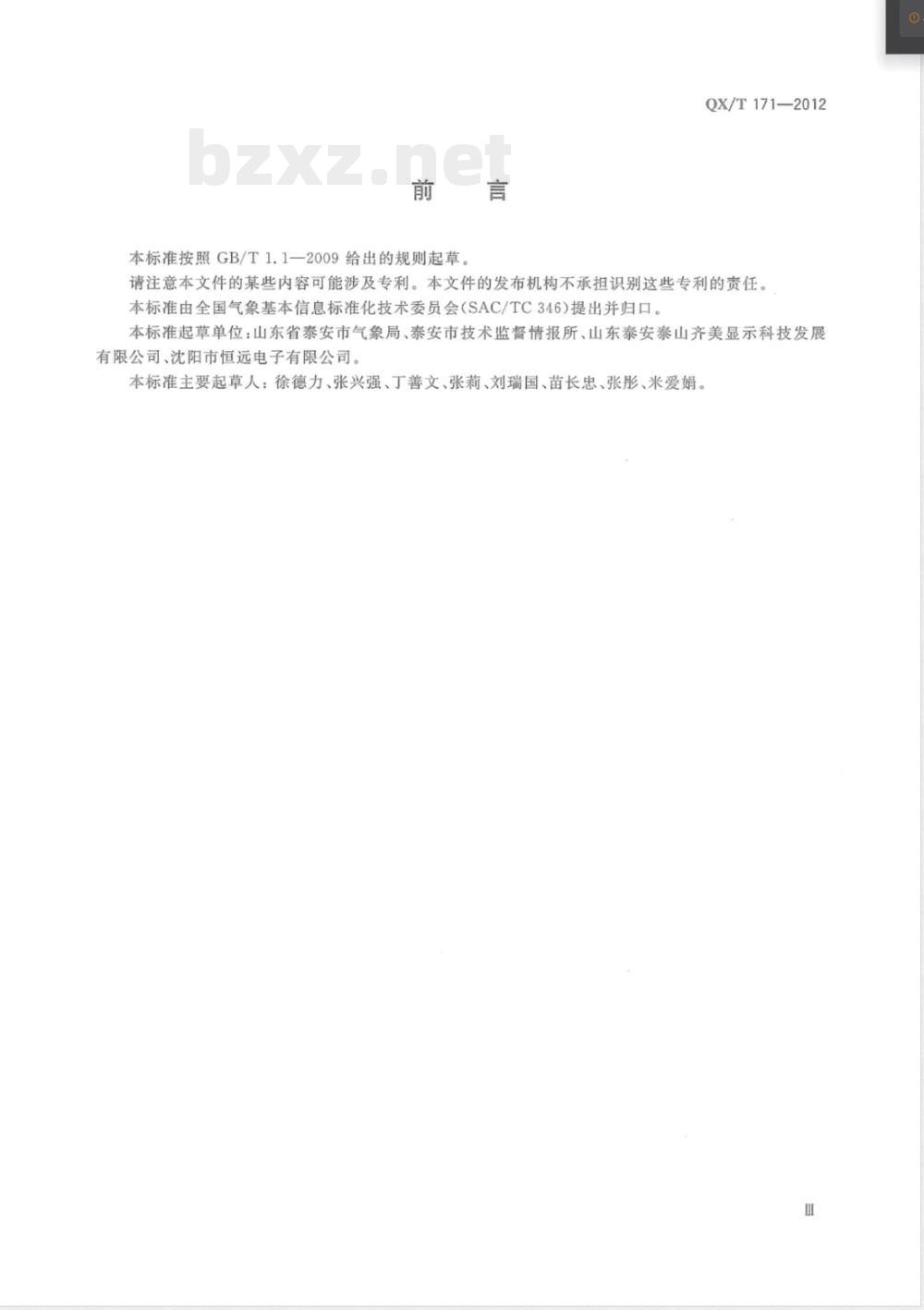

本标准按照GB/T1.1一2009给出的规则起草。QX/T171—2012
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国气象基本信息标准化技术委员会（SAC/TC346）提出并归口。本标准起草单位：山东省泰安市气象局、泰安市技术监督情报所、山东泰安泰山齐美显示科技发展有限公司、沈阳市恒远电子有限公司、本标准主要起草人：徐德力、张兴强、丁善文、张莉、刘瑞国、苗长忠、张彤、米爱娟。m
QX/T1712012

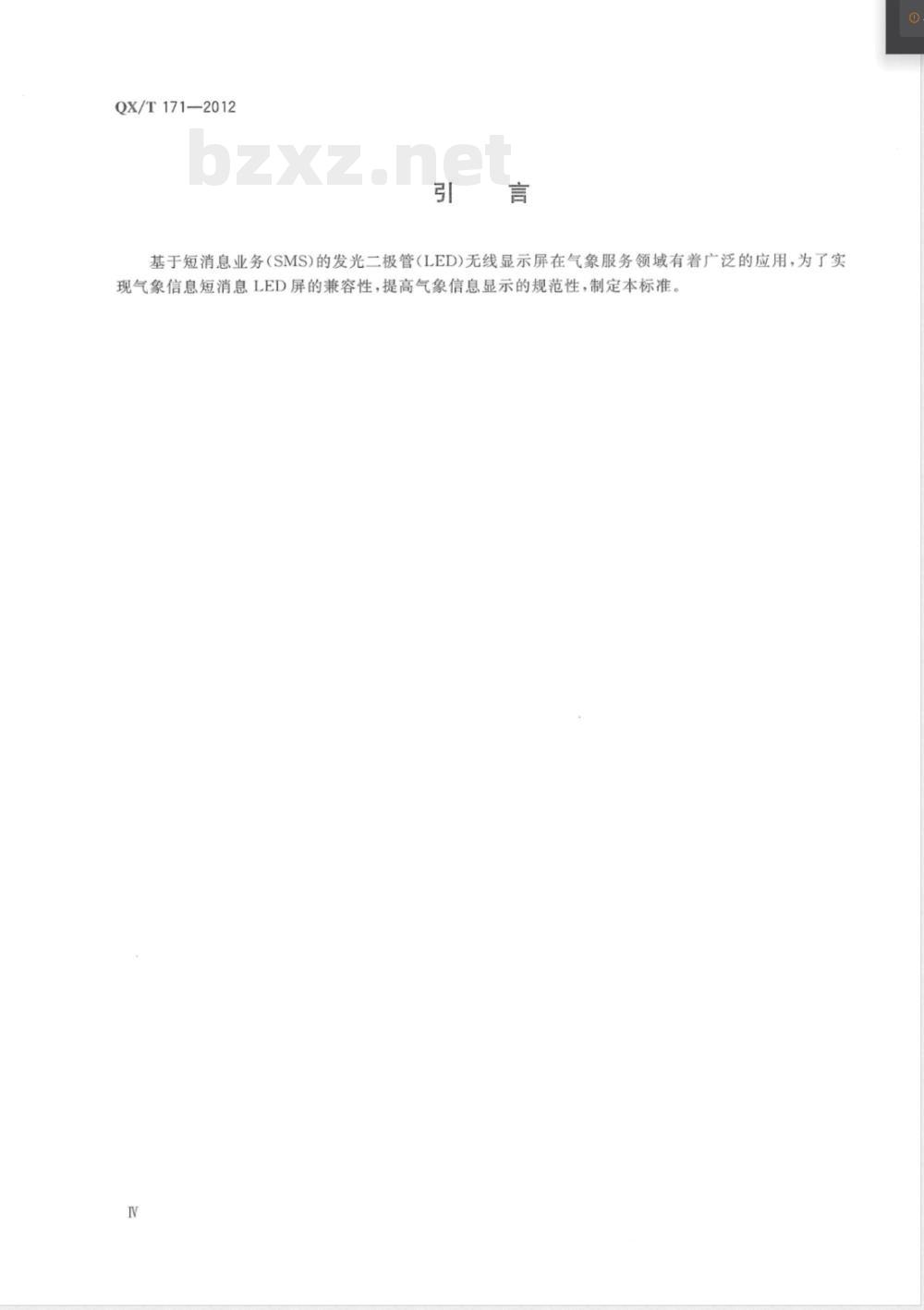

基于短消息业务（SMS)的发光二极管（LED)无线显示屏在气象服务领域有着广泛的应用，为了实现气象信息短消息LED屏的兼容性，提高气象信息显示的规范性，制定本标准。V

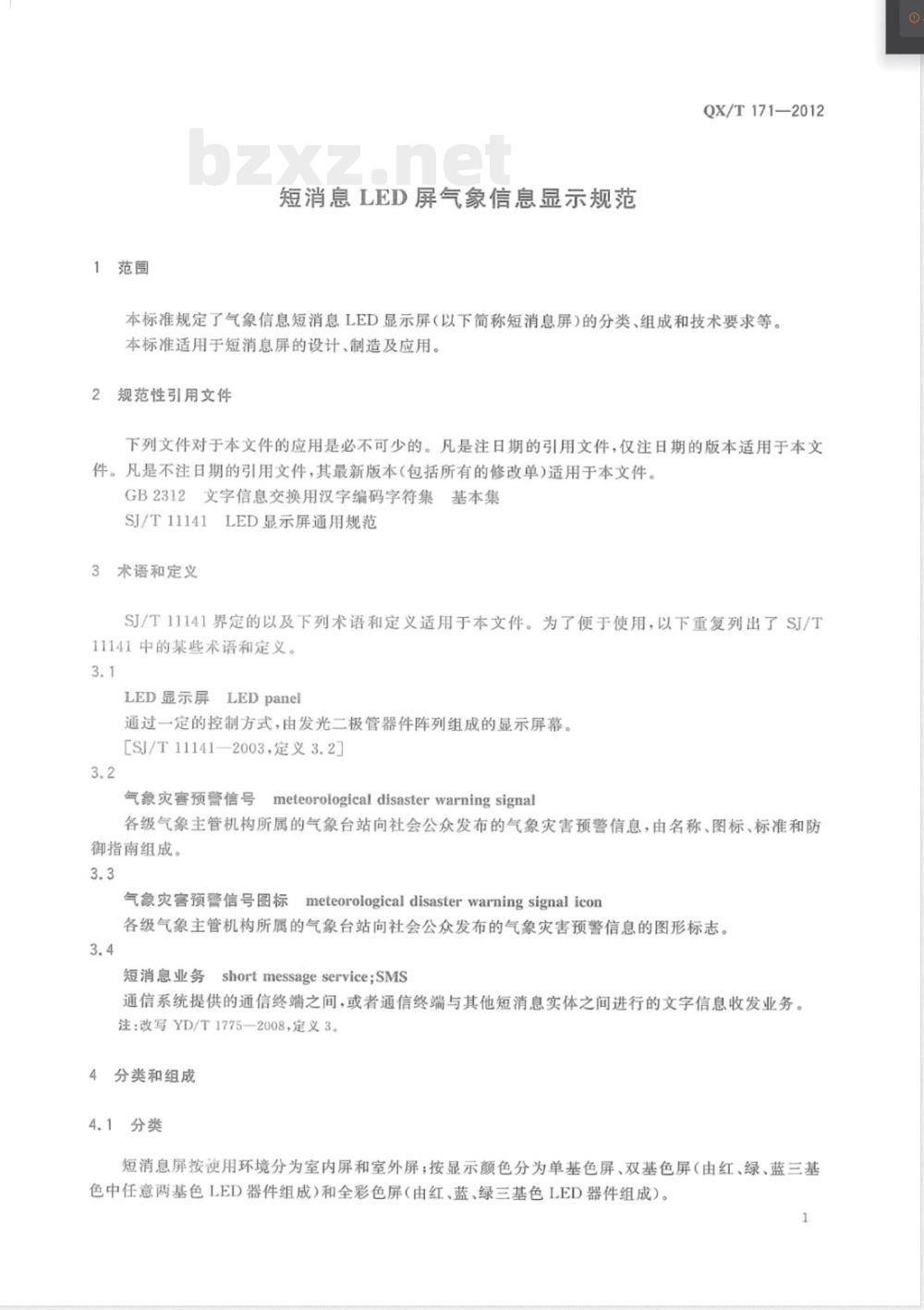

1范围
短消息LED屏气象信息显示规范
QX/T171—2012
本标准规定了气象信息短消息LED显示屏（以下简称短消息屏）的分类、组成和技术要求等。本标准适用于短消息屏的设计、制造及应用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件，GB2312文字信息交换用汉字编码字符集基本集SJ/T11141LED显示屏通用规范
3术语和定义
SJ/T11141界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了SJ/T11141中的某些术语和定义。
LED显示屏
LEDpanel
通过一定的控制方式，由发光二极管器件阵列组成的显示屏幕。［SJ/T11141—2003，定义3.2]
气象灾害预警信号meteorologicaldisasterwarningsignal各级气象主管机构所属的气象台站向社会公众发布的气象灾害预警信息，由名称、图标、标准和防御指南组成。
气象灾害预警信号图标
meteorologicaldisasterwarningsignalicon各级气象主管机构所属的气象台站向社会公众发布的气象灾害预警信息的图形标志。3.4
短消息业务shortmessageservice;SMS通信系统提供的通信终端之间，或者通信终端与其他短消息实体之间进行的文字信息收发业务。注：改写YD/T1775—2008，定义3。4分类和组成
4.1分类
短消息屏按使用环境分为室内屏和室外屏；按显示颜色分为单基色屏、双基色屏（由红、绿、蓝三基色中任意两基色LED器件组成)和全彩色屏（由红、蓝、绿三基色LED器件组成）。1
QX/T171—2012
4.2组成
短消息屏由LED显示屏幕、LED显示屏控制卡、短消息终端、供电系统、箱体、安装连接件等组成。5技术要求
5.1信息接收
应能接人公众移动通信网络接收短消息包括大于70个汉字的短消息。短消息接收指令格式应符合A.1的规定。
应具备短消息指令信息结束符智能识别功能。5.2信息存储
存储文字信息、预警信号图标代码和文字信息显示参数的信息存储位置以下简称存储位置)应具备100个，每个存储位置的存储容量不少于512个字节，存储位置以2位阿拉伯数字顺序编号，编号范围为00～99。
文字信息、预警信号图标代码和文字信息显示参数按短消息指令中指定的存储位置存储。在同一存储位置，新收到的信息覆盖原有信息。5.3信息显示
5.3.1应具备文字信息显示区和气象灾害预警信号图标（以下简称预警信号图标）显示区。显示文字信息和预警信号图标指令应符合A.2的规定，删除文字信息和预警信号图标指令应符合A.3的规定。5.3.2文字信息显示参数应按存储位置独立设定，并能恢复到出厂设置值。设定显示参数指令应符合A.4的规定。
5.3.3依据屏体小应能显示16点阵、24点阵、32点阵、48点阵、64点阵字号，汉字编码符合GB2312要求，字体置选用黑体。
5.3.4文字信息显景级别按紧急程度分为特别紧急、紧急、普通三级。在100个存储位置中，特别紧急文字信息存储位置只能设定1个，紧急文字信息存储位置可设定2个以上其他默认为普通级别文字信息存储位置。同级别文宗信息按存储位置编号依次循环显示。不同级别文宇信息显示规则见表A.6第10项。
5.3.5文字信息能按预先设定的时间长度显示完毕后自动删除。5.3.6应闪烁显示气象灾害预警信号图标。闪烁时间间隔为0.5秒（亮0.5秒、灭0.5秒），直至收到删除预警信号图标指令。多个预警信号图标在同一个显示区域显示时，按预警信号图标代码存储位置编号的升序依次循环显示，每个图标显示的时间为3秒。5.4控制功能
5.4.1应具备控制权分级功能。设定1个号码为主控制权号码，拥有对短消息屏的全部操作权限，其他号码只准许设定文字信息显示参数、发送和删除文字信息及预警信号图标。设定主控制权号码指令应符合A.5的规定。
5.4.2应具备基于白名单和验证码的短消息过滤功能。对非白名单号码发送的短消息、验证码不正确的短消息予以拦截。白名单号码最多设定9个。验证码由2个汉字组成，2个汉字不宜组成汉语常用词。设定短消息过滤功能指令应符合A.6的规定。短消息屏出厂状态为能接收所有号码的指令，当接收到设定主控制权号码指令后，立即开启控制权分级功能和短消息过滤功能。2
QX/T171—2012
5.4.3应具备远程开关屏幕、定时开关屏幕、设定屏幕定时调亮、校时、短消息屏初始化等控制功能，相应控制功能指令应符合A.7的规定。在关屏状态下，当收到特别紧急、紧急文字信息显示指令时，短消息屏应自动开启屏幕。
5.4.4应支持通过外接数据接口或初始化按键将短消息屏的配置参数恢复到出厂设置值。OGICAL
QX/T171—2012
指令格式
（规范性附录）
气象信息短消息LED屏指令及释义指令格式：**&＆&aa$#%，其释义见表A.1。表A.1
见表A.2。
功能类别
删除文字信息和气象
灾害预警信号图标
显示文字信息和气象
灾害预警信号图标
设定文字信息显示参数
控制权分级
短消息过滤
其他控制功能
扩展功能
验证码
功能代码
指令内容
信息结束符
功能代码
指令格式释义
由2个汉字组成，2个汉字不宜组成汉语常用词由2位阿拉伯数字组成
可选项。信息结束符之后的字符内容将不被执行或显示。本标准默认指
令中不含信息结束符。当短消息发送实体自动在短消息末尾添加指令内容之外的字符时，指令中应包含信息结束符表A.2
功能代码表
功能描述
删除文字信息和气象灾害预警信号图标显示文字信息和气象灾害预警信号图标设定文字信息显示参数
文字信息显示参数初始化
设定主控制权号码
设定白名单号码
删除白名单号码
修改验证码
远程开关屏幕
定时开关屏幕
设定屏幕定时调亮
短消息屏初始化
扩展码
显示文字信息和气象灾害预警信号图标QX/T171—2012
显示文字信息和气象灾害预警信号图标指令格式：**01nnJwwbb，其释义见表A.3。表A.3
见表A.4。
验证码
显示文字信息和气象灾害预警信号图标指令释义名称
功能代码
文字信息和气象灾
害预警信号图标代
码存储位置编号
气象灾害预警信号
图标代码
文字信息内容
由2个汉字组成，2个汉字不宜组成汉语常用词显示文字信息和气象灾害预警信号图标功能代码文字信息和气象灾害预警信号图标代码在短消息屏中的存储位置编号，取值2位阿拉伯数字00～99
预警信号图标显示区要显示的气象灾害预警信号图标代码。J取大写英文字母B、Y、O、R，分别代表蓝、黄、橙、红四种气象灾害预警等级；WW取2位阿拉伯数字01～99，代表气象灾害种类。省略此指令码，则只显示文字信息
示例1：
短消息屏收到短消息“气期0122天气预报”后，则将文字信息“天气预报”存储在22号存储位置并在屏幕上显示。“气翔”为默认验证码，下同。示例2：
短消息屏收到短消息“气翔0103B02泰安市气象台今天07时07分发布暴雨蓝色预警信号”后，则将气象灾害预警信号图标代码“B02”和文字信息“泰安市气象台今天07时07分发布暴雨蓝色预警信号”存储在03号存储位置，并在屏幕上显示文字信息，同时在预警信号图标显示区闪炼显示暴雨蓝色预警信号图标。表A.4
气象灾
害种类
气象灾害预警
信号图标代码
气象灾害预警信号图标代码表
气象灾害预警
信号图标名称
台风白色预警信号图标
台风蓝色预警信号图标
台风黄色预警信号图标
台风橙色预警信号图标
台风红色预警信号图标
暴雨蓝色预警信号图标
暴雨黄色预警信号图标
暴雨橙色预警信号图标
暴雨红色预警信号图标
气象灾
害种类
寒潮、寒冷
气象灾害预警
信号图标代码
气象灾害预警
信号图标名称
暴雪蓝色预警信号图标
暴雪黄色预警信号图标
暴雪橙色预警信号图标
暴雪红色预警信号图标
寒潮(寒冷)蓝色预警信号图标
寒潮(寒冷)黄色预警信号图标
寒潮(寒冷)橙色预警信号图标
寒潮(寒冷)红色预警信号图标
QX/T171-2012
气象灾
害种类
沙尘暴
气象灾害预警
信号图标代码
气象灾害预警信号图标代码表（续）气象灾害预警
信号图标名称
大风蓝色预警信号图标
大风黄色预警信号图标
大风橙色预警信号图标
大风红色预警信号图标
护展码
沙尘泰黄色预警信号图标
沙尘亮精色预警信号图标
车康红色预警信号图标
扩展码
高温黄色预警信号图标
高温橙色预警信号图标
高温红色预誉信号图标
扩展码
扩展码
干旱橙色预警信号图标
干旱红色预警信号图标
扩展码
雷电黄色预警信号图标
项警信号图标
雷电橙色预
雷电红色预警信
号图标bzxZ.net
扩展码
扩展码
永查楼色预警信号图标
冰套车色预警信号图标
霜冻蓝色预警信号图标
霜冻黄色预警信号图标
霜冻橙色预警信号图标
扩展码
扩展码
大雾黄色预警信号图标
大雾橙色预警信号图标
大雾红色预警信号图标
气象灾
害种类
道路结冰
冻雨、
电线积冰
（15）
低温冷害
持续低温、
干热风
（18)
龙卷风
连阴雨
气象灾害预警
信号图标代码
气象灾害预誉警
信号图标名称
扩展码
霾黄色预警信号图标
霍橙色预警信号图标
扩展码
扩展码
道路结冰黄色预警信号图标
道路结冰橙色预警信号图标
道路结冰红色预警信号图标
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
气象灾
害种类
气象灾害预警
信号图标代码
表A.4气象灾害预警信号图标代码表（续）气象灾害预警
信号图标名称
扩展码
扩展码
扩展码
扩展码
扩展码
抗展码
气象灾
害种类
火险、森林
（草原）
火险（23）
注：：气象灾害种类代码取值位阿拉伯数宇00-99。删除文字信息和气象灾害预警信号图标A.3
删除文字信息
示例：
象灾害预警信号图标指令格式：A.5
场能代码
气象灾害预警
信号图标代码
QX/T171—2012
气象灾害预警
信号图标名称
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
扩展码
00nngg，其释义见表A5。
删除文字信息和气象灾害预警信号图标指令释义释义
由2个汉字组成、2个汉字不宜组成汉语常用词剔除文字信息和气象灾害预警信号图标功能代码文字信息和预警信号图标代码在短消息屏中的存储位置编号，取值2位阿拉～99。编号nn与gg均有，删除nn到g含nngg，下同）存储位置息和
预警信喜图
标截码在储
位置编号
伯数字00
的所有文字信息和预警信号图标代码；省略gg，直接删除nn存储位置的文字信息和预警信号图标代码；省略nng，清空全部存储位置的文字信息和预警信号图标代码。预警信号图标代码删除后预警信景图标显示区上对应预警信号图标熄灭
短消息屏收到短消息“气翔000811”后，则删除放置在08号、09号、10号，11号存储位置的文字信息，08～11号存储位置如有气象灾害预警信号图标代码同时删除，预警信号图标显示区上对应预警信号图标熄灭。设定文字信息显示参数
设定文字信息显示参数指令格式：**02nngg，a，b，c，d，e，ff，g，hhhh，其释义见表A.6。A.4.1
