【其他行业标准】 气象低速风洞技术条件

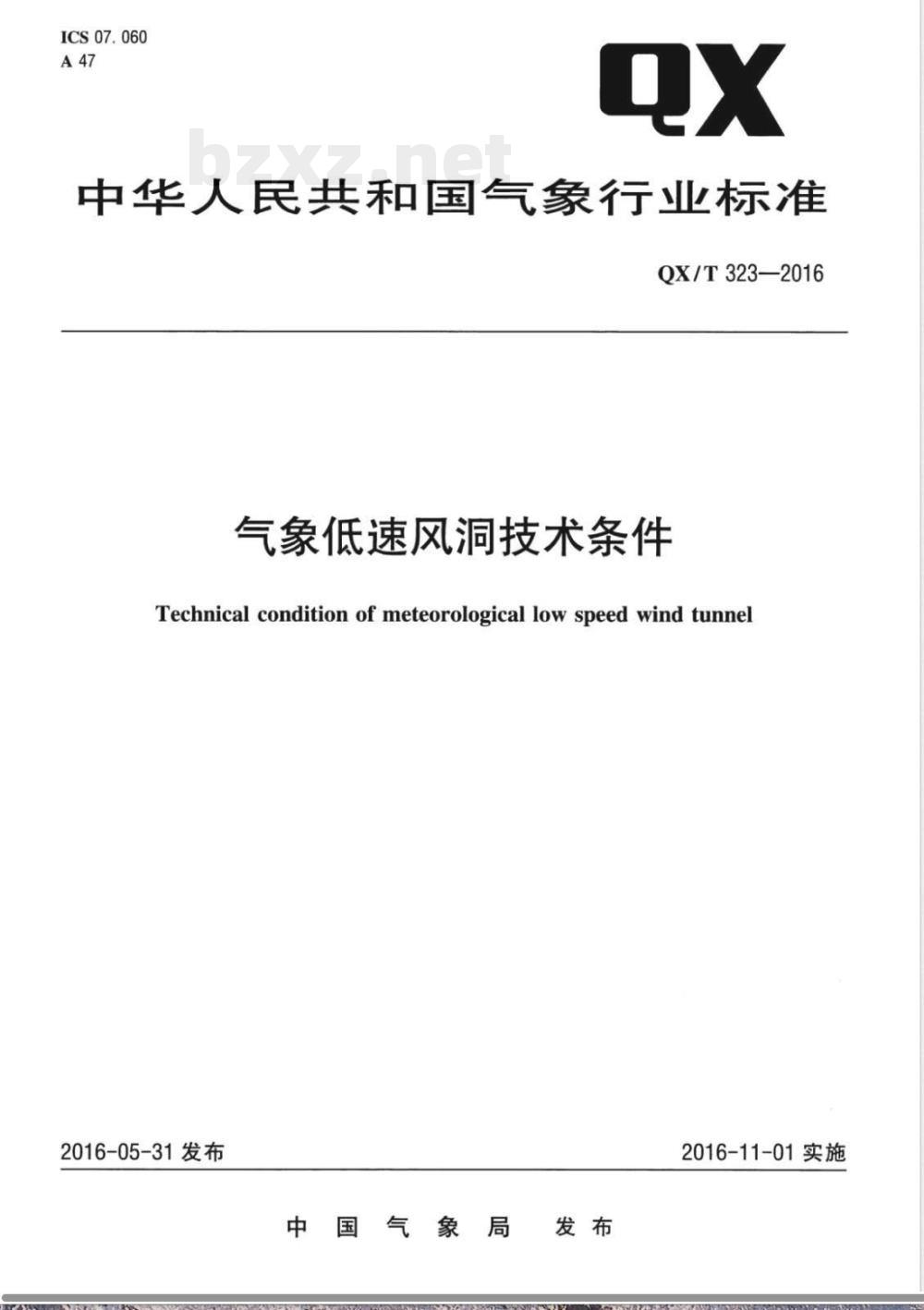

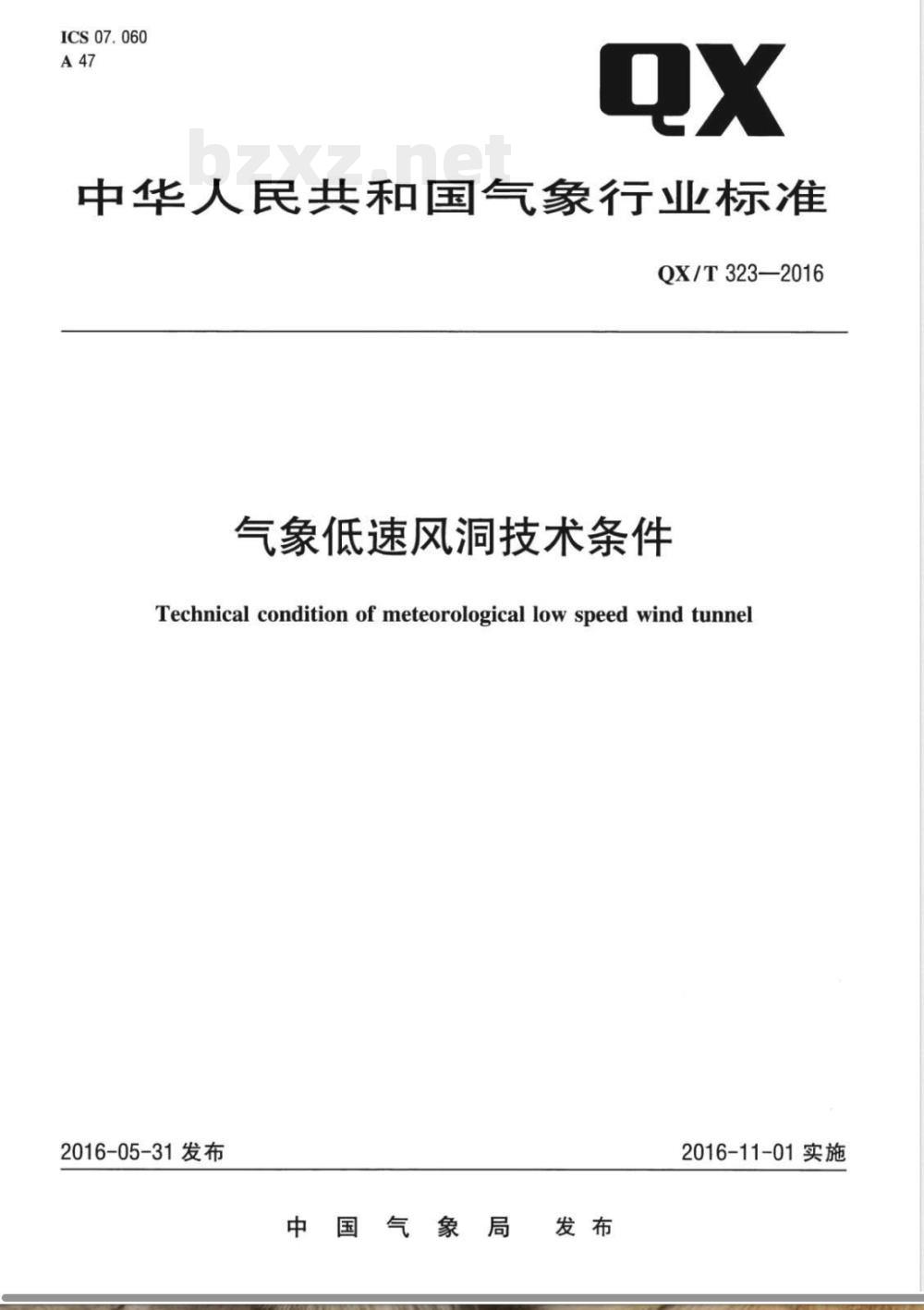

ICS 07.060 A47 QX 中华人民共和国气象行业标准 QX/T323—2016 气象低速风洞技术条件 Technical condition of meteorological low speed wind tunnel 2016-05-31 发布 中国气象局发布 2016-11-01 实施 前言 本标准按照GB/T1.1-2009起草，由全国气象仪器与观测方法标准化技术委员会（SAC/TC507）提出并归口，起草单位为黑龙江省气象局，主要起草人包括韩书新、张纯钧、颜平江、赵旭、徐嘉、黄清治。 1 范围 本标准规定了气象低速风洞的技术要求、试验方法、检验规则及设备安装要求，适用于上限流速为40 m/s的直流式和单回流式气象风洞的设计、生产、检验和验收。上限流速40 m/s以上的风洞亦可参照本标准执行。 2 规范性引用文件 本标准引用的文件对于本文件的应用必不可少。注日期的引用文件，仅适用于标注的版本；未注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。主要引用文件包括：JJG（气象）004-2011《自动气象站风向风速传感器》和QX/T84—2007《气象低速风洞性能测试规范》。 3 术语和定义 3.1 流速稳定性（stability of velocity） 风洞试验段内气流速度随时间的脉动程度，用规定时间间隔内气流速度最大偏差与平均速度之比表示。 3.2 流速均匀性（uniformity of velocity） 风洞试验段同一横截面上气流速度分布的均匀程度，用该截面各点速度的相对标准偏差表示。 4 结构组成 4.1 直流式风洞 由进气口、稳定段（含蜂窝器和阻尼网）、收缩段、主试验段、第二试验段（或转换段）、扩散段、动力段（含电动机）、支架及流速控制系统组成。示意图见图1。 4.2 单回流式风洞 由主试验段、第二试验段、扩散段、动力段（含电动机）、回流段、稳定段、收缩段、蜂窝器、阻尼网、拐角、拐角导流片及支架和流速控制系统组成。鸟瞰示意图见图2。 5 要求 5.1 一般要求 5.1.1 外观 风洞外壁应光洁、无损伤和变形，涂层牢固；内壁光滑、无凹凸及划痕；软连接无损伤变形；观察窗与外壁连接处应密封，关闭后无缝隙。试验段应设标准仪器及被测仪器的安装孔和测试孔，配备固定卡具及小型照明装置；风扇叶轮应随遇平衡，手拨能自然停止，运行平稳；蜂窝器、阻尼网应便于拆装以便清洗。 5.1.2 安装 风洞各部分连接牢固紧密；组件、零件安装正确牢固；操纵、控制及制动装置可靠、方便；安装后水平稳固，运行平稳安全；直流式风洞支撑架不明显阻挡气流。 5.2 电气部件 5.2.1 电源 风洞电动机供电AC380V，50Hz；控制系统供电AC220V，50Hz。 5.2.2 开关 安装具备过载、漏电及短路保护功能的电源总开关，额定电压和电流满足AC380V、60A最低容量要求。 5.2.3 布线 线缆应有适当保护，避免接触可能引起故障的部位，保证安全运行。
