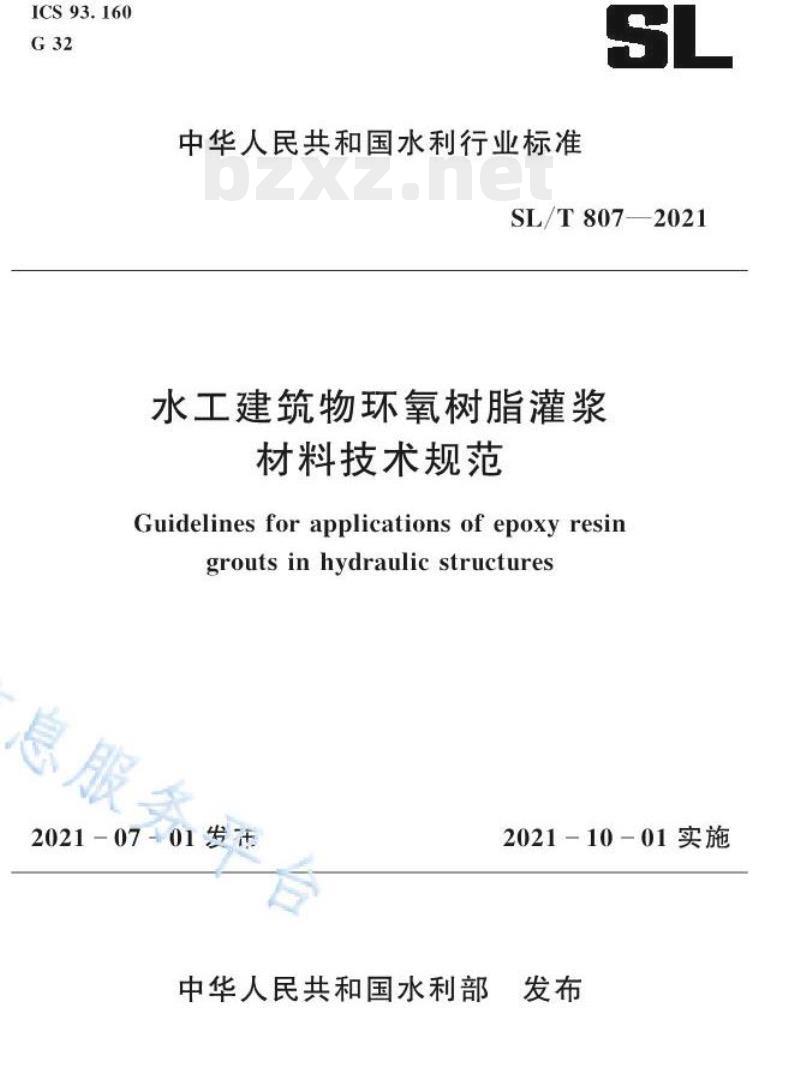

【SL水利行业标准】 水工建筑物环氧树脂灌浆材料技术规范

ICS93.160
中华人民共和国水利行业标准
SL/T8072021
水工建筑物环氧树脂灌浆
材料技术规范
Guidelines for applications of epoxy resingrouts in hydraulic structures息服务
2021-07-01发布
中华人民共和国水利部
2021-10-01实施
中华人民共和国水利部

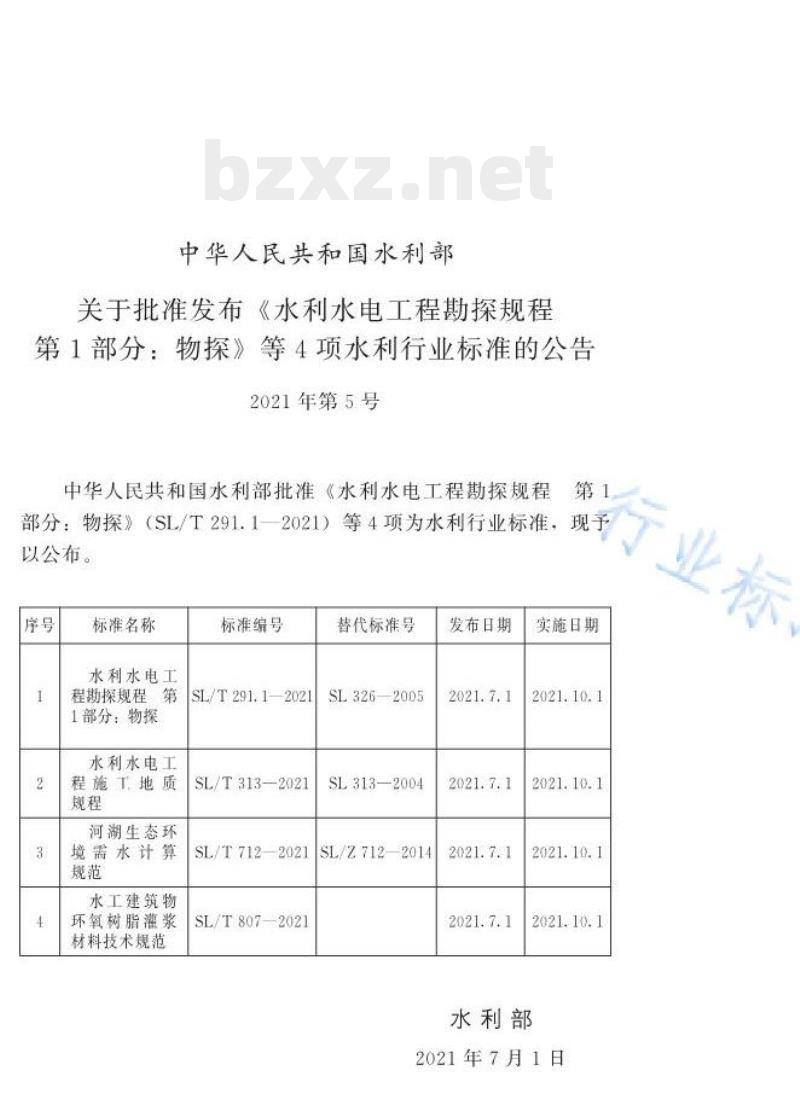

关于批准发布《水利水电工程探规程第1部分：物探》等4项水利行业标准的公告2021年第5号
行业标
中华人民共和国水利部批准《水利水电工程勘探规程第1
部分：物探》（SL/T291.1一2021）等4项为水利行业标准，现予以公布。
标准综号
标准名称
替代标准号
发布日期
实施日期
水利水电工
程勘探规程第
1部分：物探
水利水电工
程施工地质
河湖生态环
境需水计算
水工建筑物
环氧树脂灌浆
材料技术规范
SL/T 291.1—2021
SL/T313—2021
SL/T7122021
SL/T8072021
SL326—2005
SL313—2004
SL/Z712—2014
2021.10.1
2021.10.1
2021.10.1
2021.10.1
水利部
2021年7月1日
行业标

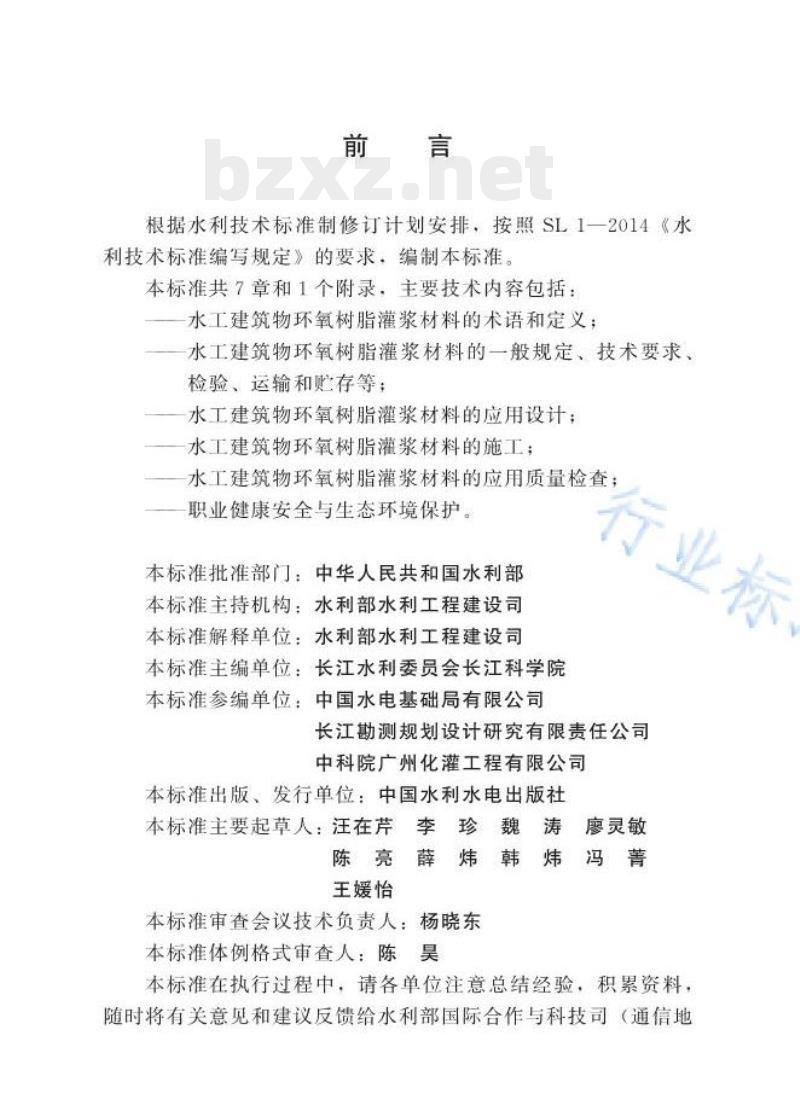

根据水利技术标准制修订计划安排，按照SL1一2014（水利技术标准编写规定》的要求，缩制本标准本标准共7章和1个附录：主要技术内容包括：水工建筑物环氧树脂灌浆材料的术语和定义：水工建筑物环氧树脂灌浆材料的一般规定、技术要求、检验、运输和贮存等；
水工建筑物环氧树脂灌浆材料的应用设计：水工建筑物环氧树脂灌浆材料的施工：行业标
水工建筑物环氧树脂灌浆材料的应用质量检查：职业健康安全与生态环境保护。本标准批准部门：中华人民共和国水利部本标准主持机构：水利部水利工程建设司本标准解释单位：水利部水利工程建设司本标准主编单位：长江水利委员会长江科学院本标准参编单位：中国水电基础局有限公司长江勘测规划设计研究有限责任公司中科院广州化灌工程有限公司
本标准出版、发行单位：中国水利水电出版社本标主要起草人：汪在芹季珍魏涛廖灵敏陈亮薛炜韩炜冯菁
王媛怡
本标准审查会议技术负责人：杨晓东本标准体例格式审查人：陈昊

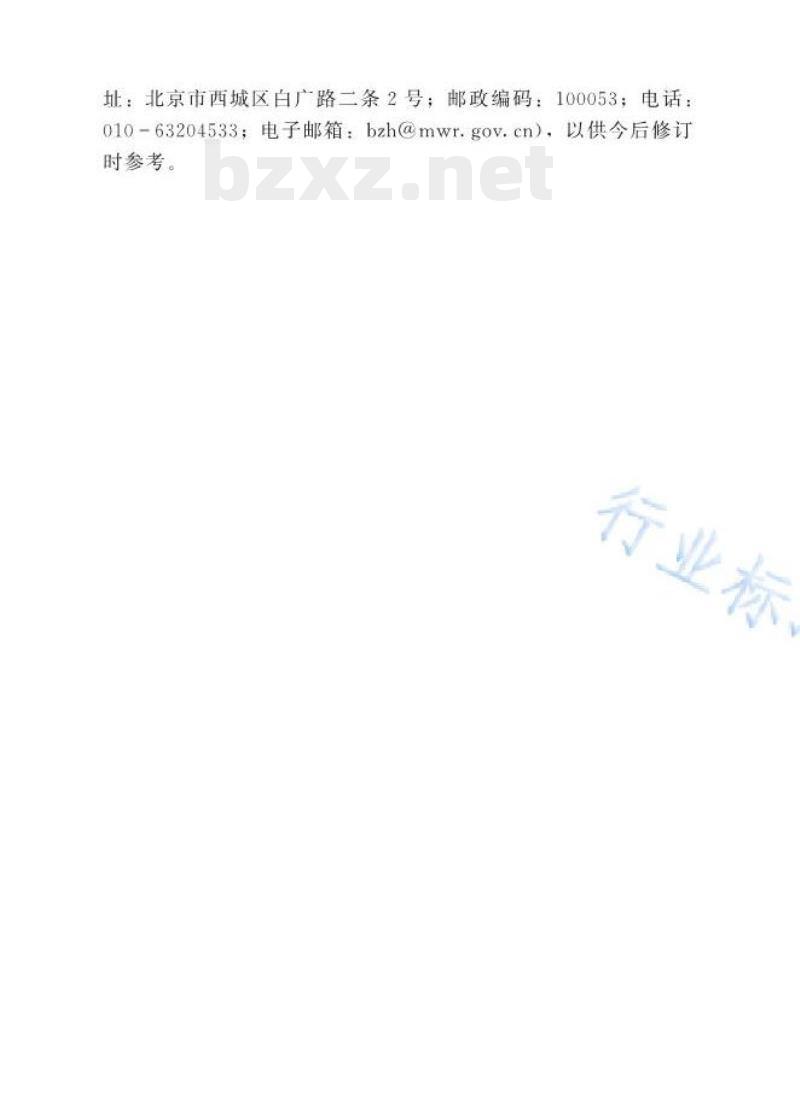

本标准在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给水利部国际合作与科技司（通信地址：北京市西城区白广路二条2号；邮政编码：100053；电话：010-63204533；电子邮箱：bzh@mwr.gov.cn），以供今后修订时参考。
行业标
般规定
技术要求
运输和贮存
材料应用设计
一般规定
材料选择
灌浆试验
工艺选择
一般规定
灌浆设备
灌浆准备
浆液配制
灌浆施工
特殊情况处理
质量检查
职业健康安全与生态环境保护
附录A环氧树脂灌浆材料性能检验方法标准用词说明下载标准就来标准下载网
条文说明
1.0.1为规范水工建筑物环氧树脂灌浆材料的技术要求、应用设计、施工和质量检查，保障工程质量和安全，制定本标准1.0.2本标准适用手水工建筑物地基处理和混凝缺陷修复灌浆中应用环氧树脂灌浆材料的设计、施工及质量检查。1.0.3从事环氧树脂灌浆材料应用的有关人员，应接受专业技术、职业健康、生态环境保护和安全等方面的培训。1.0.4本标准主要引用下列标准：GB15193.3食品安全国家标准急性经口毒性试验GB/T29510个体防护装备配备基本要求行业标
GB50194建设工程施工现场供用电安全规范GB50720建设工程施工现场消防安全技术规范DL/T5406一2010水工建筑物化学灌浆施工规范JC1066建筑防水涂料中有害物质限量1.0.5水工建筑物环氧树脂灌浆材料的应用除应符合本标准规定外，尚应符合国家现行有关标准的规定1
2术语
2.0.1环氧树脂
epoxyresin
含有两个或两个以上环氧基，以脂肪族、脂环族或芳香族等有机化合物为骨架并能通过环氧基团反应形成热固性产物的高分子低聚物。水工建筑物常用的环氧树脂是指由环氧氯内烷与双酚A缩聚而成的含有两个环氧基团的低聚物。2.0.2环氧树脂灌浆材料epoxyresingrouts用于灌浆中以环氧树脂为主剂加人固化剂、稀释剂和增韧剂等助剂形成的双组分材料。
2.0.3浆液双组分twocomponentsofepoxyresinserosity包括主剂组分和固化剂组分。其中主剂组分是以环氧树脂、稀释剂和增韧剂等组成的混合液，固化剂组分是以固化剂、表面活性剂、偶联剂等组成的混合液。2.o.4浆液性能propertiesofepoxyresinserosity环氧树脂灌浆材料浆液的密度、黏度、可操作时间和接触角等。
2.0.5黏度initialviscosity
衡量浆液流动时内摩擦力的物理量，即浆液对流动所表现的阻力。
2.0.6可操作时间operabletime
从环氧树脂灌浆材料浆液双组分混合起开始计时，当浆液黏度达到200mPa：s或不再适合灌浆的黏度所经历的时间。contactangle
2.0.7接触角
环氧树脂灌浆材料浆液在固体表面形成液滴并达到平衡时，在气、液、固三相交点处做气液界面的切线，该切线与固液界面之间的夹角。
2.0.8固化物curedproduct
环氧树脂灌浆材料主剂组分和固化剂组分混合后，逐步发生聚合反应，最终固化所形成的固体物质。2.0.9固化物物理力学性能physicalandmechanicalpropertiesof curedproduct
环氧树脂灌浆材料浆液固化物的抗渗性能以及抗压强度、拉伸剪切强度、抗拉强度、粘结强度等。2.0.10受灌体groutingbody
接受灌浆的实体。
行业标
3材料
3.1一般规定
3.1.1在应用环氧树脂灌浆材料前，应掌握材料基本性能和配比要求，以及浆液和固化物的性能技术指标。3.1.2配浆与检验使用的计量器具，应校验或检定3.1.3使用的环氧树脂灌浆材料应符合JC1066中规定的安全与环保要求，严禁对人体、生物与环境造成有害影响。当用于饮水或灌溉工程时，环氧树脂灌浆材料应按照GB15193.3的有关规定进行毒性检验，应满足实际无毒要求。3.2技术要求
3.2.1环氧树脂灌浆材料外观要求为：浆液双组分以及混合后浆液应均勾、无分层。
3.2.2环氧树脂灌浆材料浆液性能指标应符合表3.2.2的规定。
表3.2.2环氧树脂灌浆材料浆液性能指标序号
密度/（g/cm2）
初始黏度/（mPa·s）
可操作时间/min
接触角/（°）
用于地基处理
用于混凝土缺陷修复
环氧树脂灌浆材料固化物物理力学性能指标应符合表3.2.3的规定。
表3.2.3环氧树脂灌浆材料固化物物理力学性能指标项
抗压强度
拉伸剪切强度
抗拉强度
干粘结强度
湿粘结强度
抗渗性能（试件厚度30mm）
注1：固化物物理力学性能的试验龄期为28d。性能指标/MPa
注2：环氧树脂灌浆材料固化物物理力学性能，可根据地基处理和混凝土缺陷修复工程实际经试验论证后调整。3.3检验
环氧树脂灌浆材料性能检验分为出厂检验、型气检验和3.3.1
现场检验。
1出厂检验项目应包括下列内容：1）外观。
2）初始黏度。
3）可操作时间。
4）固化物抗压强度。
5）固化物抗拉强度。
型式检验项目应包括3.2节规定的全部技术要求。现场检验项目应包括下列内容：1）外观。
2）密度。
3）初始黏度。
4）可操作时间。
在下列情况下应进行型式检验：新产品投产或产品定型鉴定时。5
正常生产条件下每年应至少进行一次。产品主要原材料、配比或生产工艺有重大变更。出厂检验结果与上次型式检验有较大差异时。3.3.3现场抽检宜以同一生产厂家、同一批号的20t产品为一批，不足20t时宜作为一批。
3.3.4单项检验项目的取样质量应符合表3.3.4的规定。表3.3.4单项检验项目的取样质量序号
检验项目
初始黏度
可操作时间
接触角
抗压强度
拉伸剪切强度
抗拉强度
粘结强度
抗渗性能
取样质量/g
各检验项目的试验条件均应符合下列规定：行业标
标准试验环境的温度应为（20土2）℃，相对湿度应为1
（50±10）%
2试验前浆液各组分应在标准试验环境下放置不少于24h。3.3.6
试样配制方法：按配比将固化剂组分均匀、缓慢呈细线状倒人环氧树脂主剂组分中，边倒人边搅拌直至混合均匀。3.3.7外观检验：应分别目测浆液双组分以及混合后浆液外观均匀性和分层状况。
环氧树脂灌浆材料各项性能的检验方法按附录A执行。3.4运输和购存
在运输环氧树脂灌浆材料时，应避免接触火种、受潮、
