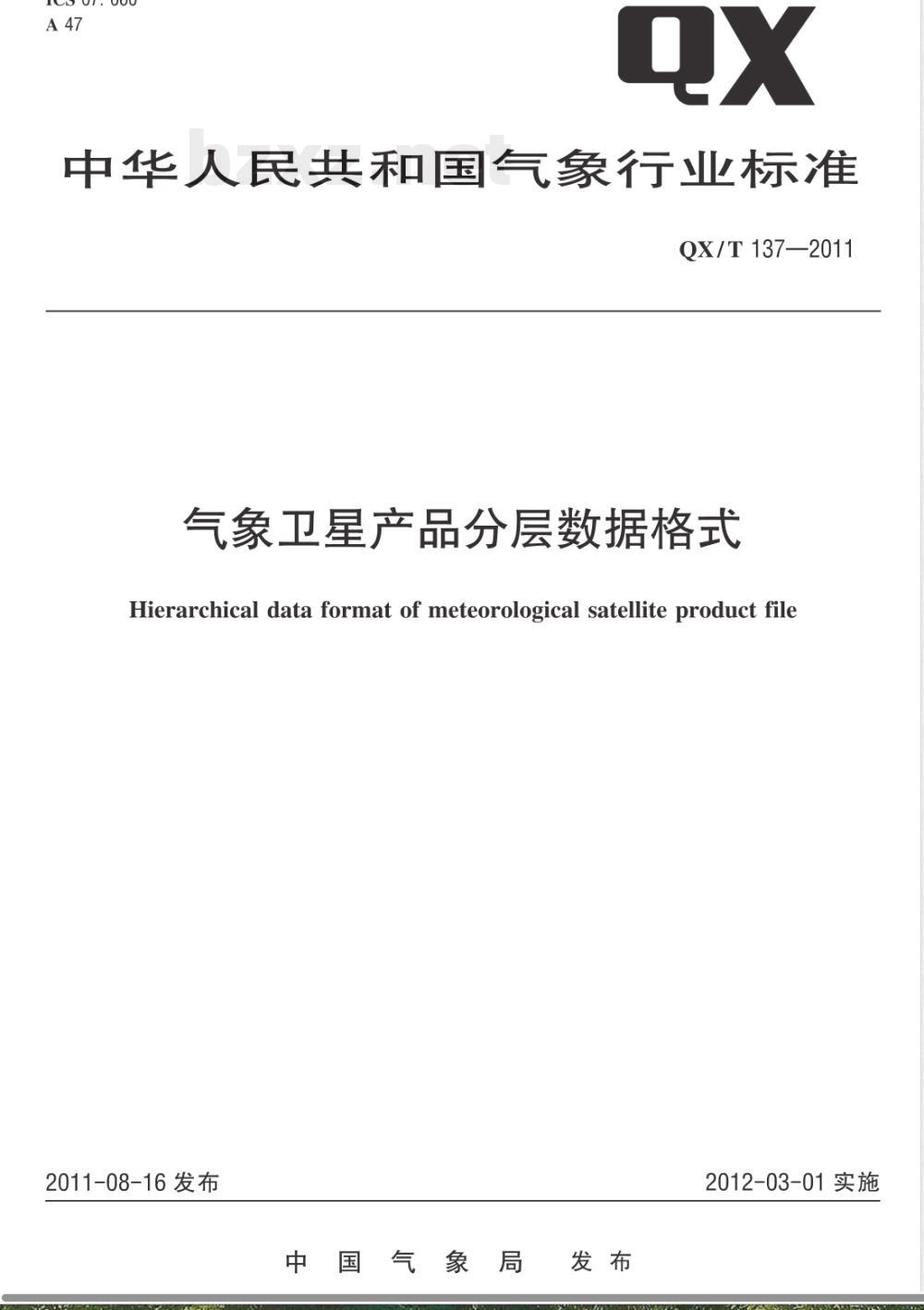

中华人民共和国气象行业标准
QX/T 137—2011
气象卫星产品分层数据格式
Hierarchical data format of meteorological satellite product file2011-08-16 发布
中国气象局國发布
2012-03-01实施

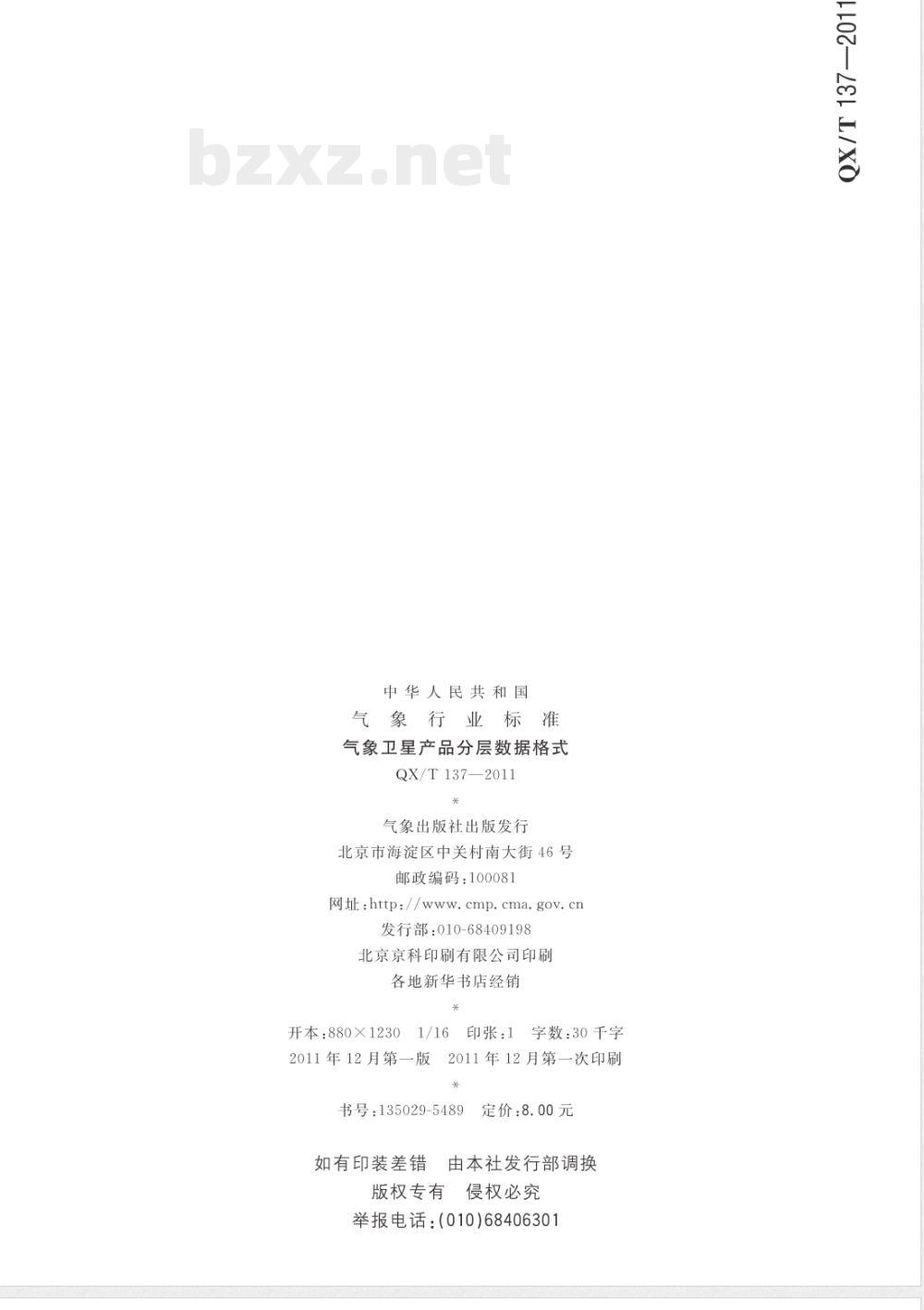

中华人民共和国
气象行业标准
气象卫星产品分层数据格式
QX/T137—2011
气象出版社出版发行
北京市海淀区中关村南大街46号邮政编码：100081
网址：http：//www.cmp.cma.gov.cn发行部：010-68409198
北京京科印刷有限公司印刷
各地新华书店经销
开本：880×1230
印张：1字数：30千字
2011年12月第一版2011年12月第一次印刷*
书号：135029-5489
定价：8.00元
如有印装差错
由本社发行部调换
版权专有
侵权必究
举报电话：（010)68406301

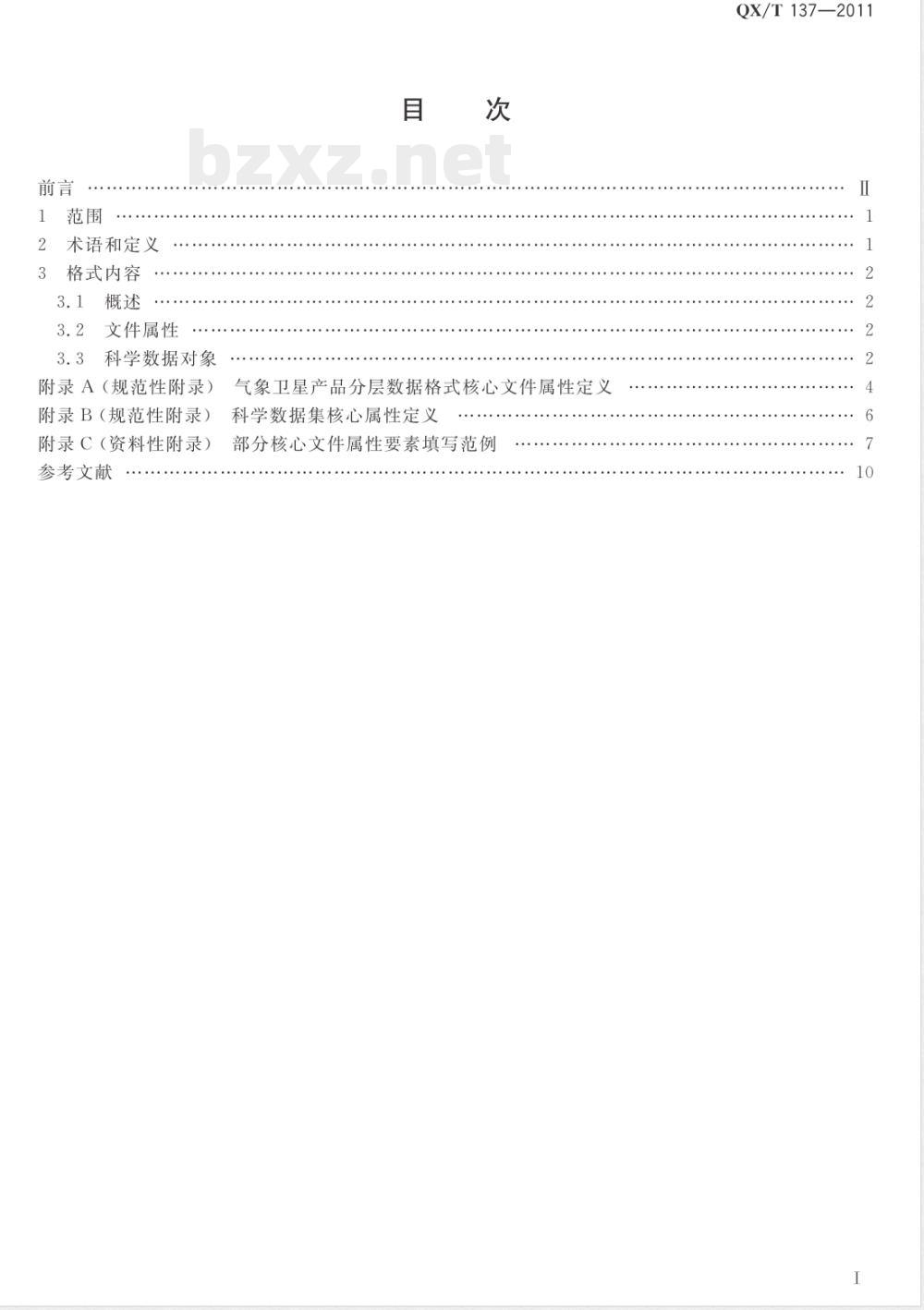

2术语和定义
格式内容
3.1概述
3.2文件属性
3.3科学数据对象
附录A（规范性附录）
附录B（规范性附录）
附录C（资料性附录）bZxz.net
参考文献
气象卫星产品分层数据格式核心文件属性定义科学数据集核心属性定义
部分核心文件属性要素填写范例QX/T137—2011
QX/T137—2011

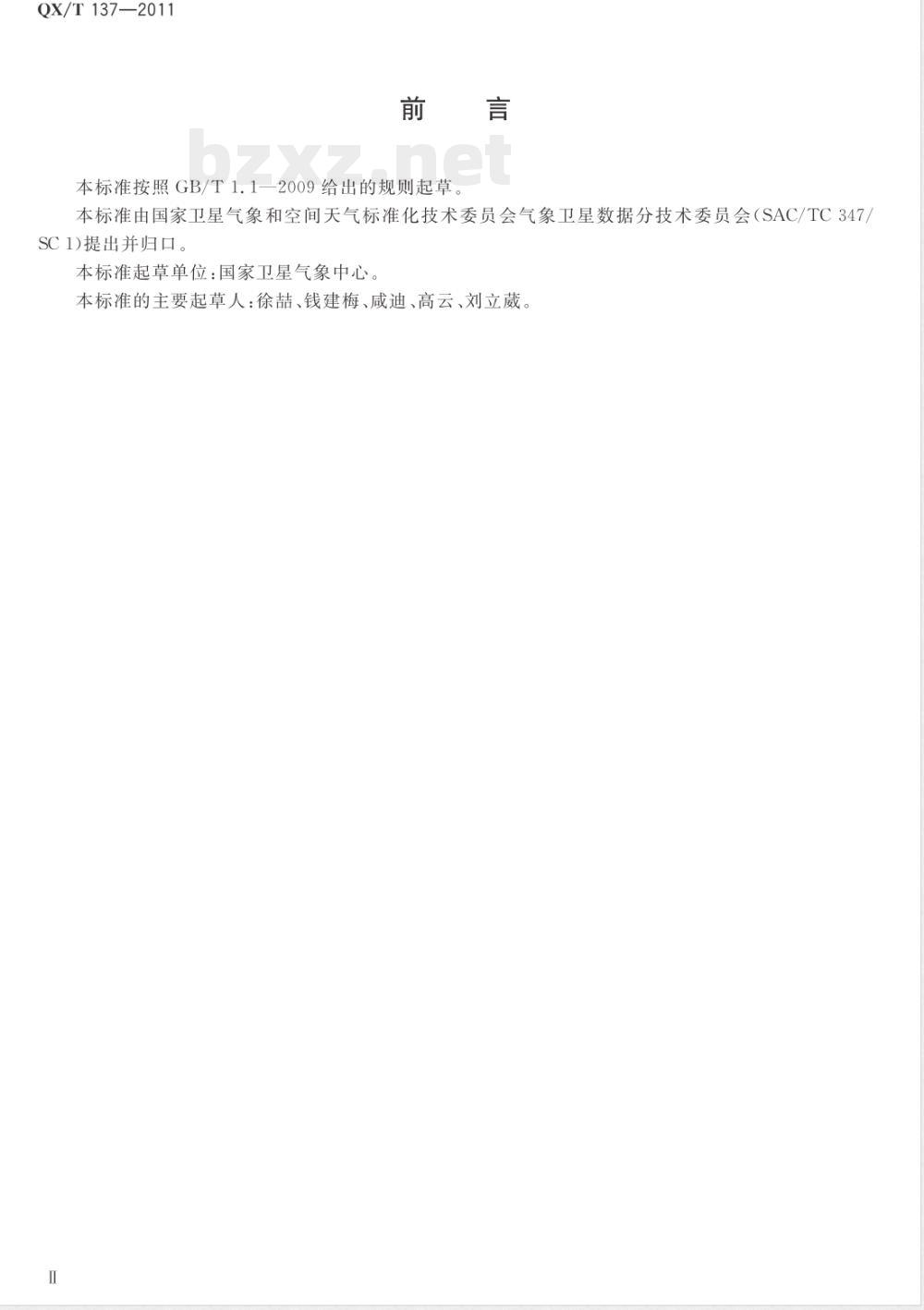

本标准按照GB/T1.1一2009给出的规则起草。本标准由国家卫星气象和空间天气标准化技术委员会气象卫星数据分技术委员会（SAC/TC347/SC1)提出并归口。
本标准起草单位：国家卫星气象中心。本标准的主要起草人：徐喆、钱建梅、咸迪、高云、刘立葳Ⅱ

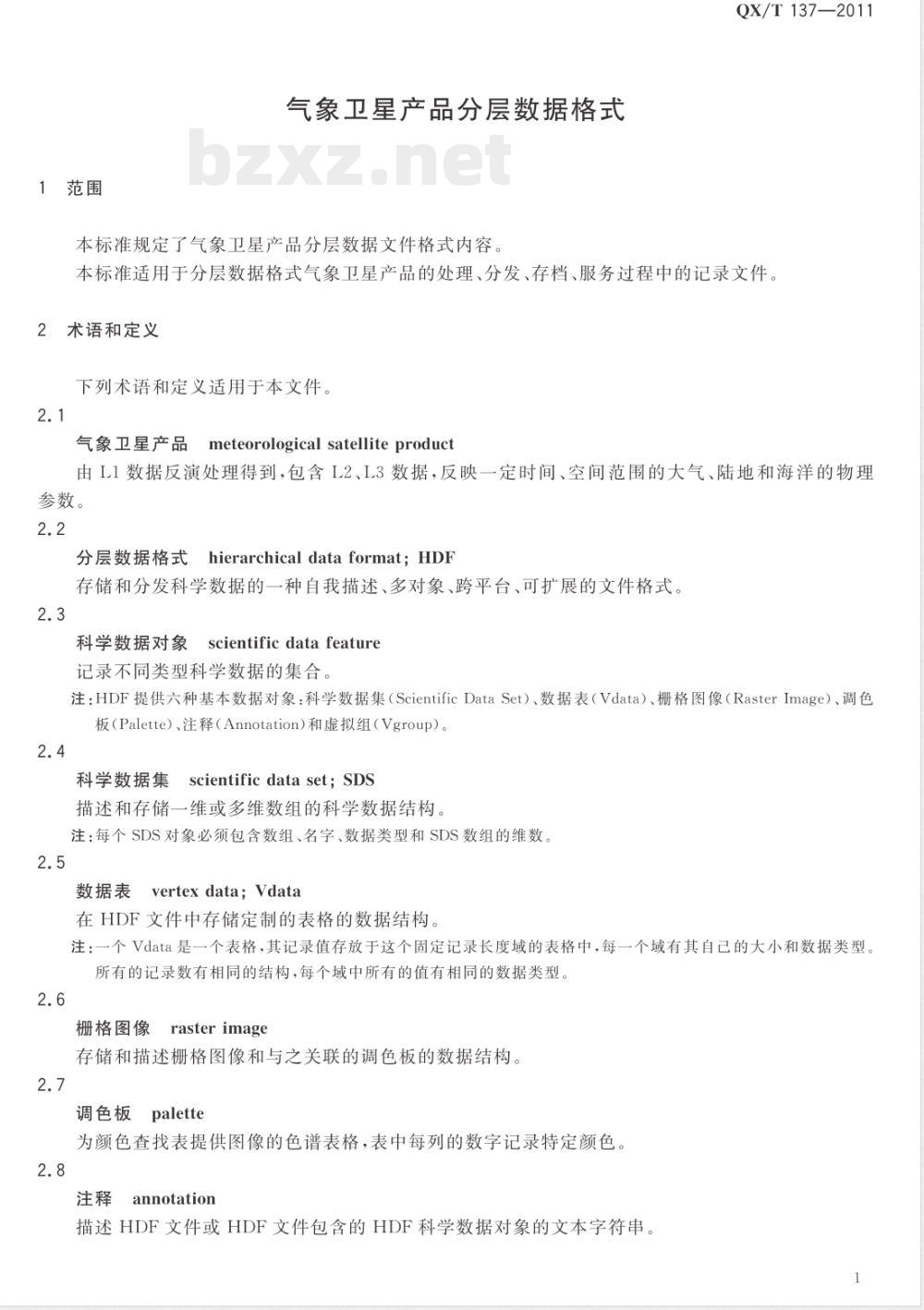

1范围
气象卫星产品分层数据格式
本标准规定了气象卫星产品分层数据文件格式内容。QX/T137—2011
本标准适用于分层数据格式气象卫星产品的处理、分发、存档、服务过程中的记录文件。2术语和定义
下列术语和定义适用于本文件。2.1
气象卫星产品meteorologicalsatelliteproduct由L1数据反演处理得到，包含L2、L3数据，反映一定时间、空间范围的大气、陆地和海洋的物理参数。
分层数据格式hierarchicaldataformat；HDF存储和分发科学数据的一种自我描述、多对象、跨平台、可扩展的文件格式。2.3
科学数据对象scientificdatafeature记录不同类型科学数据的集合。注：HDF提供六种基本数据对象：科学数据集（ScientificDataSet）、数据表（Vdata）、栅格图像（RasterImage）、调色板（Palette）、注释（Annotation）和虚拟组（Vgroup）。2.4
科学数据集scientificdata set；SDS描述和存储一维或多维数组的科学数据结构。注：每个SDS对象必须包含数组、名字、数据类型和SDS数组的维数。2.5
数据表vertexdata；Vdata
在HDF文件中存储定制的表格的数据结构。注：一个Vdata是一个表格，其记录值存放于这个固定记录长度域的表格中，每一个域有其自已的大小和数据类型。所有的记录数有相同的结构，每个域中所有的值有相同的数据类型。2.6
raster image
栅格图像
存储和描述栅格图像和与之关联的调色板的数据结构。2.7
调色板palette
为颜色查找表提供图像的色谱表格，表中每列的数字记录特定颜色。2.8
annotation
描述HDF文件或HDF文件包含的HDF科学数据对象的文本字符串。QX/T 137—2011
虚拟组Vgroup
可容纳科学数据对象的结构模型。注：一个Vgroup可以含有其他Vgroup及科学数据对象。任何HDF科学数据对象都可以包含在一个Vgroup中。2.10
科学数据层SDSlayer
分层存储在HDF文件中的独立科学数据对象。注：一个HDF文件中，不同类型的物理量可以存储在不同的科学数据对象中，每个科学数据对象作为一个独立的科学数据层分层存储到同一个HDF文件中。2.11
数据集区域dataarea
气象卫星产品覆盖的空间区域范围。2.12
标准纬线standardprojection latitude地图上经投影后保持无变形的纬线：注：在正轴圆锥投影和正轴圆柱投影中，当圆锥面或圆柱面与地球椭球体相切时，有一条标准纬线，相割时，有两条标准纬线。在方位投影中，标准纬线即为割纬线（或割等高圈）。2.13
中央经线centrelongitude
投影区域内选择的一条投影后为直线，且作为平面直角坐标系纵轴的经线。注：其他经线投影后对称于中央经线。2.14
文件属性data attribute
气象卫星产品的描述信息。
3格式内容
3.1概述
气象卫星产品文件使用HDF格式，文件由两部分组成，文件属性和科学数据对象。文件属性用于记录该类气象卫星产品的基本描述信息，科学数据对象保存该类气象卫星产品的科学数据。3.2文件属性
文件属性分为核心文件属性（见附录A）与扩展文件属性。核心文件属性用于记录气象卫星产品必需的描述信息；扩展文件属性用于记录部分气象卫星产品的特有描述信息。对于所有的气象卫星产品：
a）核心文件属性是定义相同且应具有；b）扩展文件属性可自主定义或没有。3.3科学数据对象
科学数据对象用于记录气象卫星产品的各类地球物理参数，对于不同特性的气象卫星产品可选用不同的HDF数据类型进行记录，包括：科学数据集、数据表、栅格图像、调色板、注释和虚拟组。科学数据集必须具备属性描述。属性描述分为核心属性（见附录B)与扩展属性。核心属性用于描述该科学数据集的必需信息；扩展属性用于描述部分科学数据集的特有描述信息，2
对于所有的科学数据集
核心属性是相同且应具有；
扩展属性可自主定义或没有
QX/T137—2011
QX/T 137—2011
附录A
（规范性附录）
气象卫星产品分层数据格式核心文件属性定义气象卫星产品分层数据格式核心文件属性定义见表A.1。表A.1气象卫星分层数据格式核心文件属性定义序号
卫星名称
数据集名称
文件名称
仪器名称
数据集区域
数据级别
处理软件版本号
处理软件更新日期
观测开始日期
观测开始时间
观测结束日期
观测结束时间
创建日期
创建时间
属性名称
Satellite Name
Dataset Name
File Name
Sensor Name
Dataset Area
Data Level
Version of Software
Software Revision Date
Observing Beginning Date
Observing Beginning Time
Observing Ending Date
Observing Ending Time
Data Creating Date
Data Creating Time
数据类型
string
string
string
string
string
string
string
string
string
string
string
string
string
string
气象卫星名的英文缩写，卫星名称与卫星全名对照表参见表C.1
气象卫星产品的英文全名
不包含路径的完整文件名
处理产品所使用的有效载荷名称缩略语，气象卫星有效载荷名缩略语定义参见表C.2
气象卫星产品的空间覆盖范围
L2、L3
该产品处理软件的版本信息，如V1.0.0
该产品处理软件的最后更新日
期，格式采用YYYY-MM-DD
（年-月-日）
该产品所使用的卫星观测第一个像元的采集日期，格式采用
YYYY-MM-DD（年-月-日）
该产品所使用的卫星观测数据第一个像元的采集时间，格式采用HH：MM：SS.sss（时：分：秒.毫秒）
该产品所使用的卫星观测最后
个像元的采集日期，格式采用
YYYY-MM-DD（年-月-日）
该产品所使用的卫星观测最后
个像元的采集时间，格式采用
HH：MM：SS.sss（时：分：秒.毫秒）
格式采用YYYY-MM-DD（年-
月-日）
格式采用HH：MM:SS.sss（时：
分：秒.毫秒）
合成时段
数据层数
投影类型
左上角纬度
左上角经度
右上角纬度
右上角经度
左下角纬度
左下角经度
右下角纬度
右下角经度
投影中心纬度
投影中心经度
气象卫星分层数据格式核心文件属性定义（续）属性名称
Time of Data Composed
Number of Data Layers
Projection Type
Left-Top Latitude
Left-Top Longitude
Right-Top Latitude
Right-Top Longitude
Left-Bottom Latitude
Left-Bottom Longitude
Right-Bottom Latitude
Right-Bottom Longitude
Projection Center Latitude
Projection Center Longitude
标准投影纬度1
标准投影纬度2
中央经线
分辨率单位
投影水平分辨率
投影垂直分辨率
数据行数
数据列数
文件的附加说明
Standard Projection LatitudelStandard Projection Latitude2Center Longitude
Unit of Resolution
Longitude Resolution
Latitude Resolution
Data Lines
Data Pixels
Additional Anotation
数据类型
string
16-bit unsigned Integer
string
32-bit floating point
32-bit floating point
32-bit floating point
32-bit floating point
32-bit floating point
32-bit floating point
32-bit floating point
32-bit floating point
32-bit floating point
32-bit floating point
32-bit floating point
32-bit floating point
32-bit floating point
string
32-bit floating point
32-bit floating point
32-bit unsigned Integer
32-bit unsigned Integer
string
QX/T 137—2011
合成该产品所使用卫星数据的时段，时段种类参见表C.3
产品中科学数据对象的个数
产品采用投影的英文全称，投影名称定义参见表C.4
以度为单位
以度为单位
以度为单位
以度为单位
以度为单位
以度为单位
以度为单位
以度为单位
以度为单位
以度为单位
以度为单位
以度为单位
以度为单位
如.米.meter，度.degree....
产品水平方向分辨率
产品垂直方向分辨率
产品的行方向大小
产品的列方向大小
对产品责任人及其联系方式，包括电话、EMAIL以及关于产品的
辅助说明
QX/T137—2011
附录B
（规范性附录）
科学数据集核心属性定义
科学数据集核心属性定义见表B.1。表B.1科学数据集核心属性定义
数据集的名字
物理量单位
数据的有效范围
无效数据的填充值
数据缩放斜率
数据缩放截距
属性名称
SDS_Name
Valid_Range
Fill_Value
Intercept
数据类型
string
string
64-bit floating point
64-bit floating point
64-bit floating point
64-bit floating point
科学数据集的英文全称
例如：meter、inch、hPa....
由两个元素的一维数组，分别表示数据有效值域的最小值和最
无效数据值
数据线性缩放时的斜率
数据线性缩放时的截距
附录C
（资料性附录）
部分核心文件属性要素填写范例部分核心文件属性要素填写范例参见表C.1、表C.2、表C.3、表C.4表C.1卫星名称与卫星全名对照表序号
卫星名称
FY-1A～FY-1D
FY-2A～FY-2E
FY-3A～FY-3C
NOAA-11～NOAA-18
GMS-3～GMS-5
GOE1～GOEC
MET5～8
MTSAT-1～n
MTP-1～n
NPS-1～n
NPP-1～n
缩略语
AMSU-A1
AMSU-A2
AVHRR/3
卫星全称
FY-1A～FY-1D
FY-2A～FY-2E
FY-3A～FY-3C
NOAA 11~NOAA 18
GMS3～GMS5
GOES1～GOES12
EOS/TERRA
EOS/AUQA
METEOSAT5～8
MTSAT1～n
METOPI～n
NPOESS1～ n
NPP1～n
卫星全名
QX/T 137—2011
中国风云一号极轨气象卫星A～D星中国风云二号静止气象卫星AE星中国风云三号极轨气象卫星AC星美国NOAA极轨气象卫星11～18星日本静止气象卫星3～5星
美国静止业务环境气象卫星1～12星美国地球观测卫星TERRA
美国地球观测卫星AQUA
欧洲气象卫星组织气象静止卫星系列5～8星日本多功能传输系统1～n星
欧洲气象卫星组织气象业务卫星1～n星美国极轨业务环境卫星1n星
美国NPOESS的试验卫星1～n星
气象卫星星载仪器名缩略语定义英文名称
ARGOS-Data Collection SystemAdvanced Microwave Sounding Unit-AAdvanced Microwave Sounding Unit-AlAdvanced Microwave Sounding Unit-A2Advanced Microwave Sounding Unit-BAerosol Polarimeter Sensor
Advanced Scatterometer
Advanced Technology Microwave SounderAdvancedTIROSOperationalVertical SounderAdvanced Very High Resolution RadiometerAdvancedVeryHighResolutionRadiometer/3Conical MW Imager/Sounder
全球环境资料收集定位系统（法国）先进微波探测器-A
先进微波探测器-A1
先进微波探测器-A2
先进微波探测器-B
气溶胶偏振探测器
先进的散射计
NPP先进微波大气探测器
先进TIROS垂直探测器
先进的甚高分辨率扫描辐射计
第3代先进的甚高分辨率扫描辐射计圆锥扫描微波成像/探测仪
