【其他行业标准】 C波段FENGYUNCast用户站通用技术要求

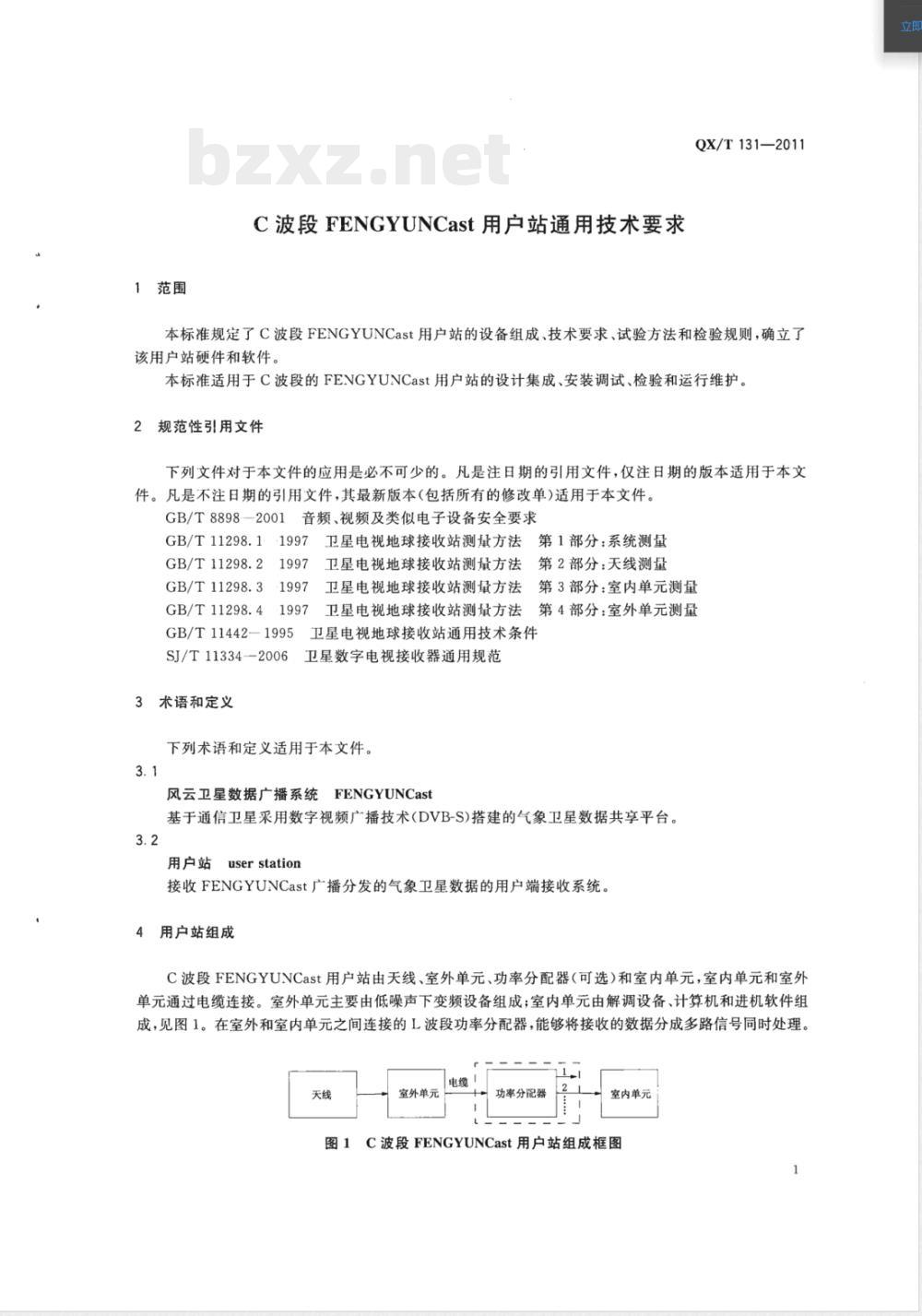

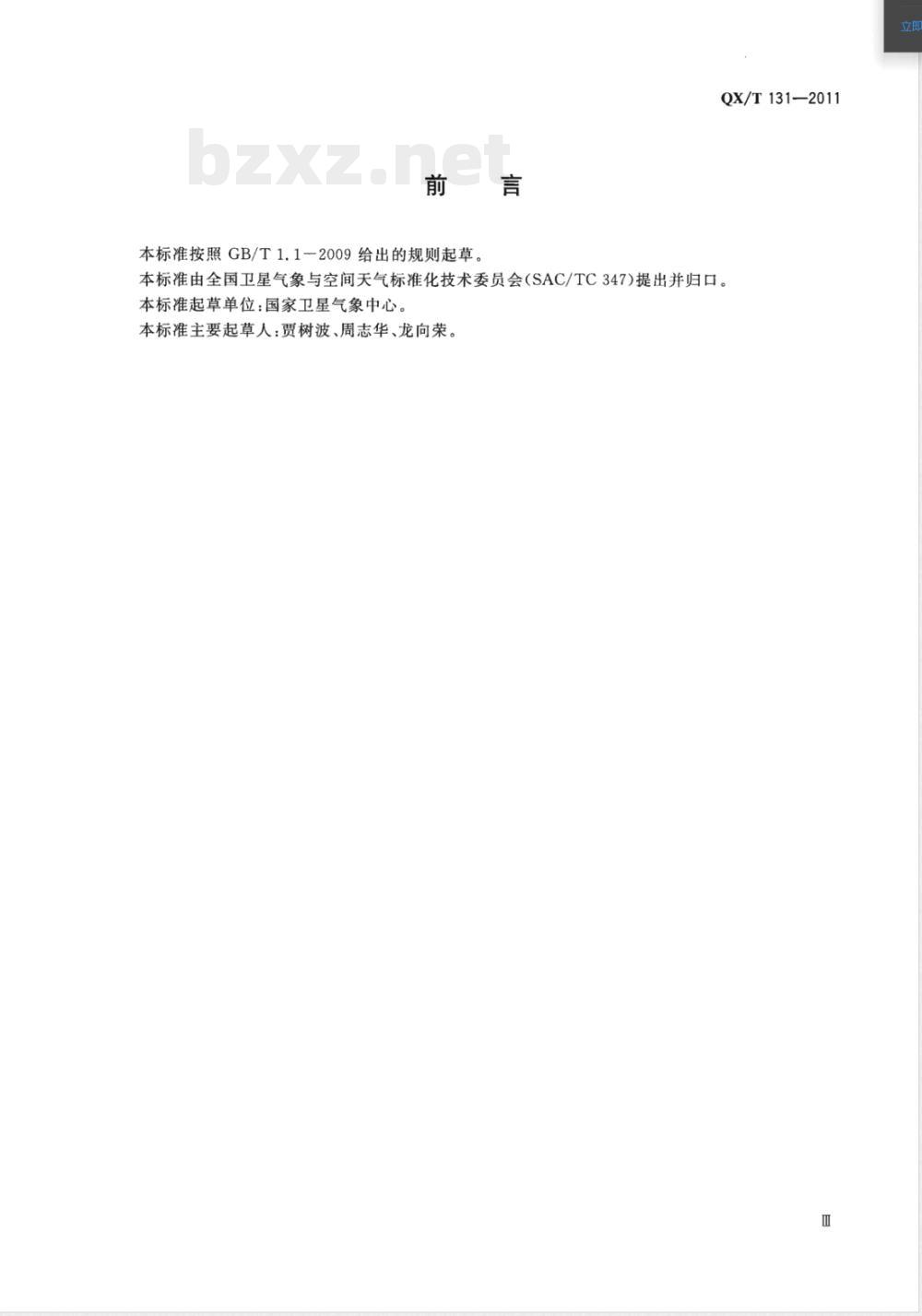

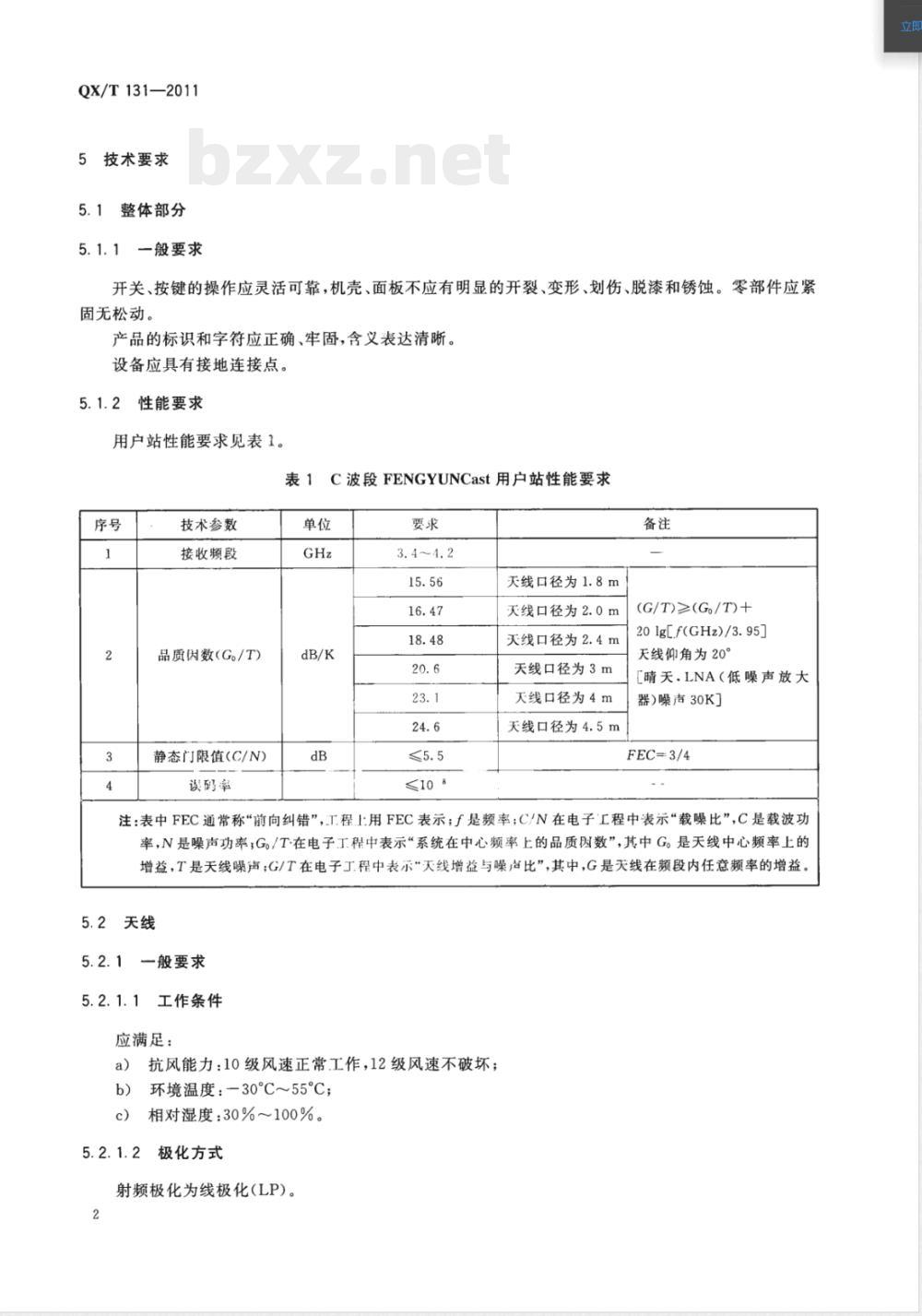

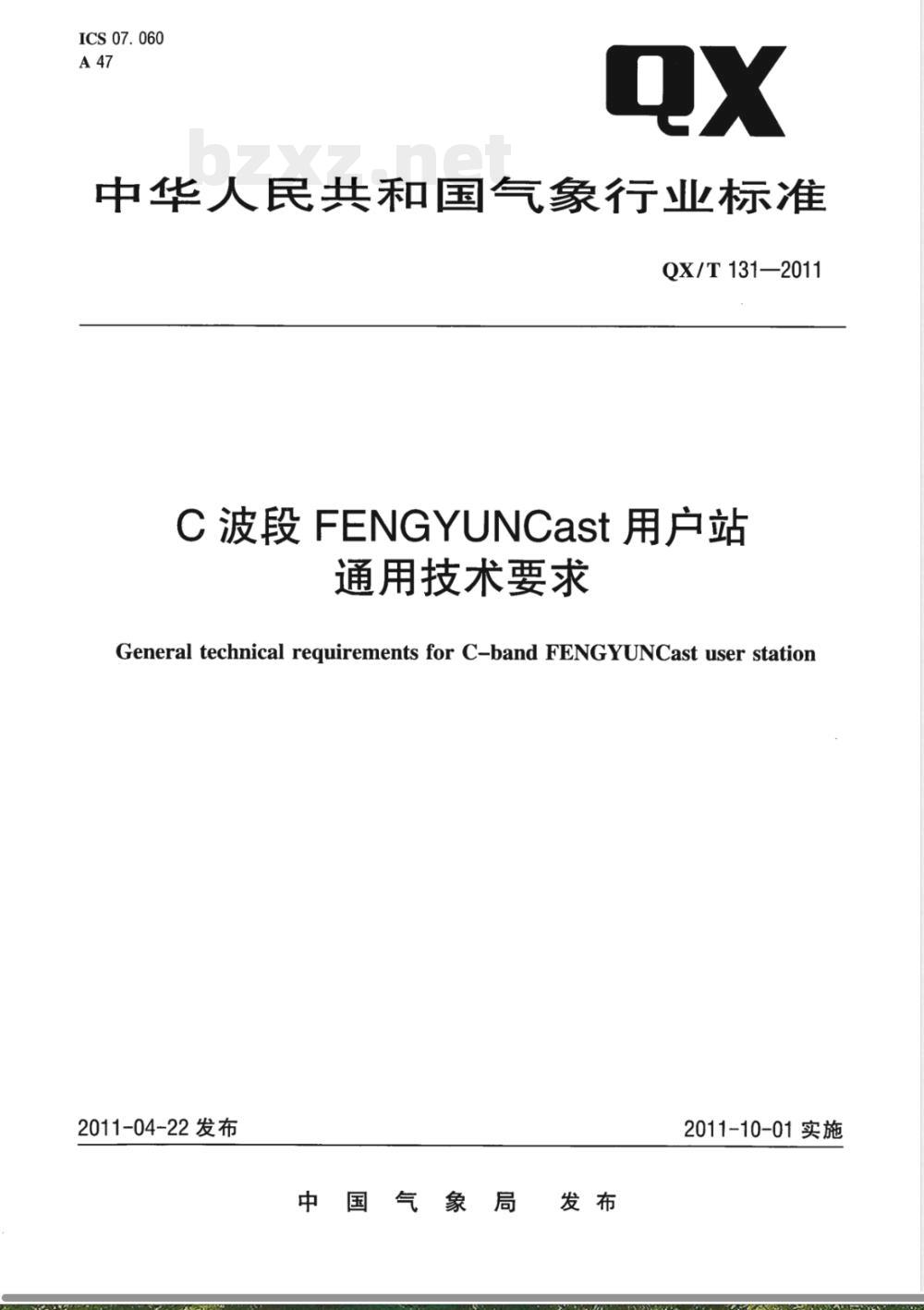

中华人民共和国气象行业标准 QX/T 131—2011 C波段FENGYUNCast用户站通用技术要求 General technical requirements for C-band FENGYUNCast user station 2011-04-22 发布 2011-10-01 实施 前言 本标准按照 GB/T1.1—2009 的规则起草，由全国卫星气象与空间天气标准化技术委员会（SAC/TC347）提出并归口。本标准起草单位为国家卫星气象中心，主要起草人包括贾树波、周志华、龙向荣。 1 范围 本标准规定了C波段FENGYUNCast用户站的设备组成、技术要求、试验方法和检验规则，确立了用户站的硬件和软件要求。标准适用于C波段FENGYUNCast用户站的设计集成、安装调试、检验和运行维护。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡注明日期的引用文件，仅适用该版本；不注明日期的引用文件，其最新版本（包括所有修改单）适用。主要参考文件包括 GB/T 8898-2001、GB/T 11298.1、GB/T 11298.2、GB/T 11298.3、GB/T 11298.4、GB/T 11442-1995 和 SJ/T 11334-2006。 3 术语和定义 3.1 风云卫星数据广播系统 (FENGYUNCast) 基于通信卫星，采用数字视频广播技术(DVB-S)搭建的气象卫星数据共享平台。 3.2 用户站 (user station) 接收FENGYUNCast广播分发的气象卫星数据的用户端接收系统。 4 用户站组成 C波段FENGYUNCast用户站由天线、室外单元、功率分配器（可选）和室内单元组成，室内单元和室外单元通过电缆连接。室外单元主要由低噪声下变频设备组成；室内单元由解调设备、计算机及配套软件组成。在室外和室内单元之间的L波段功率分配器可将接收的数据分成多路信号同时处理。 5 技术要求 5.1 整体部分 5.1.1 一般要求 开关和按键操作应灵活可靠，机壳和面板不得有明显开裂、变形、划伤、脱漆或锈蚀，零部件应紧固无松动。产品标识和字符应正确、牢固，表达清晰。设备应具有接地连接点。 5.1.2 性能要求 用户站性能要求见表1。 表1 C波段FENGYUNCast用户站性能要求 序号 | 技术参数 | 单位 | 要求 | 备注 1 | 接收频段 | GHz | 3.4～4.2 | 天线口径1.8m～4.5m不等 2 | 品质因数（G/T） | dB/K | 15.56～24.6 | (G/T)≥(G/T)+20lgLf(GHz)/3.95 3 | 静态门限值(C/N) | dB | 5.5～10 | 天线仰角20°，晴天LNA噪声30K，FEC=3/4 4 | 误码率 | / | 见备注 | FEC表示前向纠错，C/N表示载噪比，G/T表示增益/系统噪声温度比
