【CB船舶标准】 舰艇用921A等钢板缺陷补焊技术要求

中国船舶工业总公司部标准
CB/z 121—98
舰艇用921A等钢板缺陷
补焊技术要求
Technical requirernents of repair welding for defectson the 921A ete. steel plates used in naval ships1998—03-20发布
中国船舶工业慈公司
1998-08-01实施
1.1延内等

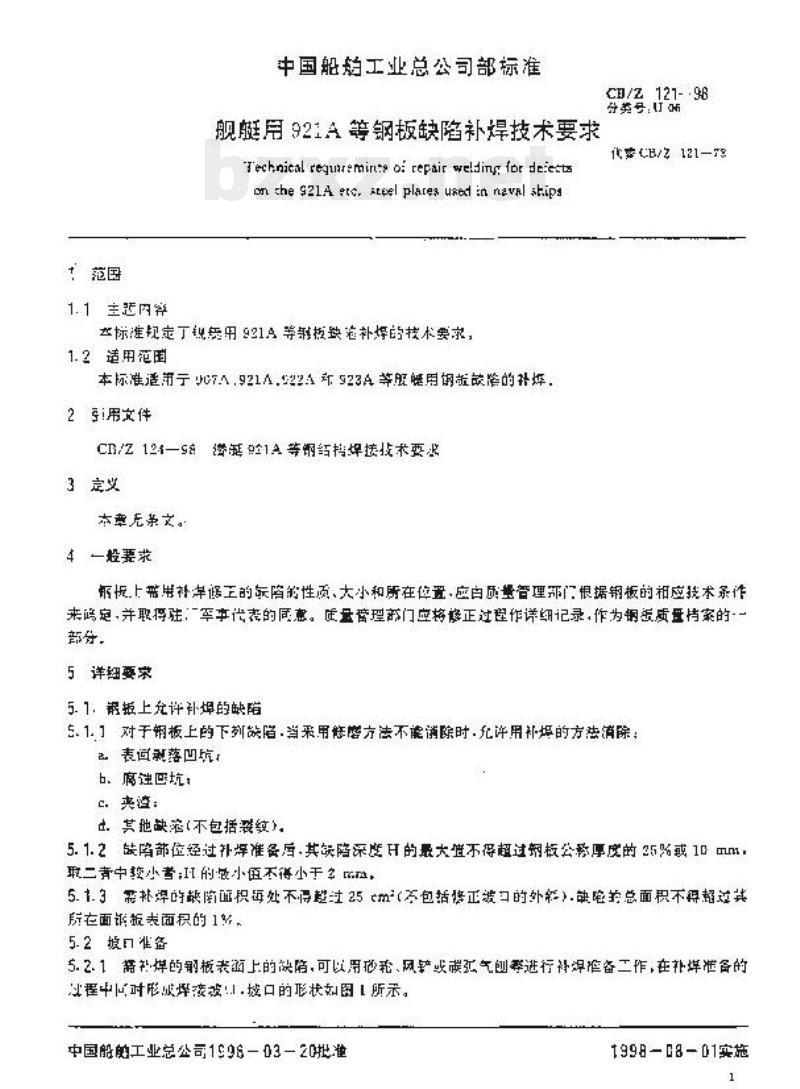

中国船柏工业总公司部标准
舰蜓用921元等钢板缺陷补焊技术要求T'echnical reguremirte o: repair welding for deiestson che $21A ete, teel plares used in ngval ships还标准规定丁钱患用921A等板缺补焊的技术要求，1.2适用范围
本标准适用于州74.921A，5224523A等服瞻用钢益嵌陷的补辉：2用文件
CB/Z124-S8潜游91A等调佰揭焊接技术要水3定义
本率无亲文。
4一般要求
CE/Z121-·98
分美号：U06
代率B/2 121-13
炳恨上带用补泽竭正的示陷的性质、大小和所在件置，应白质量管理部门恨据钢板的相应我术条作来鸣定·并取得驻：军事代老的同意。匠量理门应将修正过程作详细记录，作为钢近质量挡案的一部分。
5详妞要案
5.1，钢扳上充评补焊的缺陷bZxz.net
5.1.］对于朗板上的下列缺陷·当采用偿方法不能满除时·允许用补焊的方法消除；表世落凹航
b。腐逆回坑：
c.夹渣：
中。其地缺暗（不包括获纹)
5.1.2缺陷部位经过扑焊准各肩，其缺陷深H的最大不得超过板公移厚度的25%或10mm敢二青中小者I的做小值不得小于，5.1.3震补焊的龄菌面积每处不得整过25m（不包括悠正被口的外轻）.缺电的总面积不得超过其所在面钢板表面积的1%。
5.2披口准备
5.2.1带补焊的钢板表涵上的缺陷，可以用砂轮、风铲或炭气创馨进行补焊窄备二作，在补埠准备的实程中可时形成悼滚被！，口的形状如图所示。中国般工业总公司1一03-2批准
1998-08-01实施

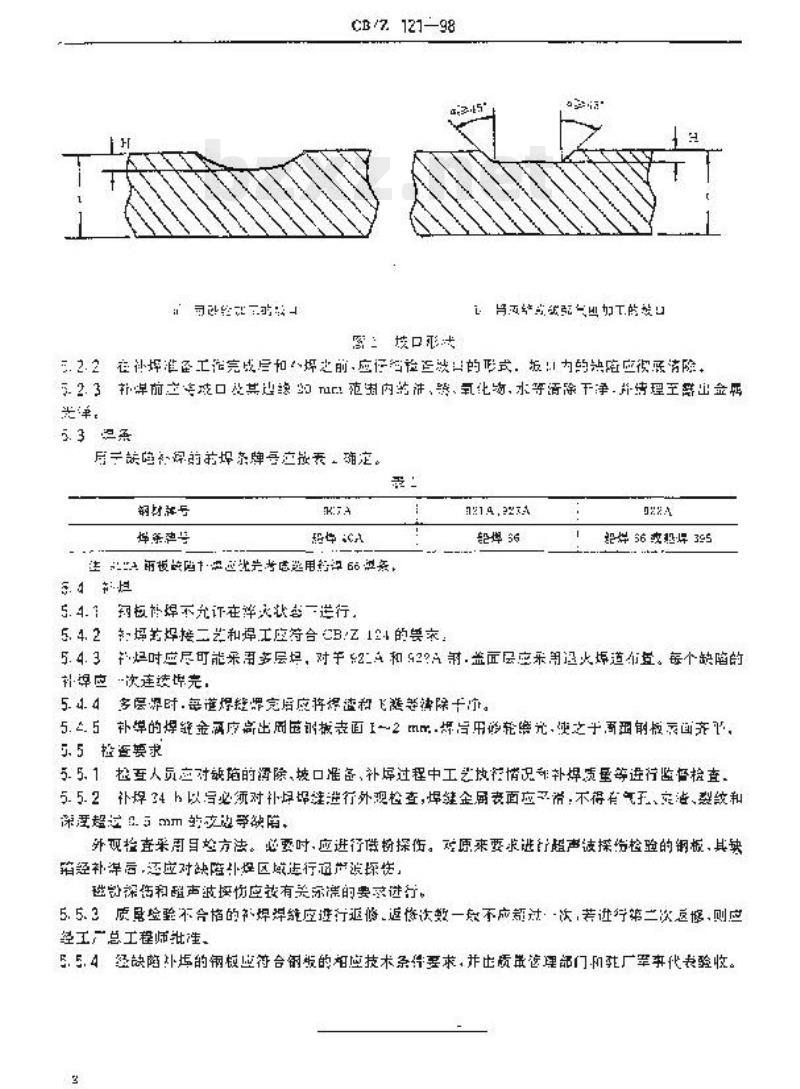

CB/7.121-98
图：歧口形
三.2.2在补焊准备工治完或尽和（焊走前，应任陷检适成口的形式，扳！1为的染陷应视底清除。手2.3补潭前主号口设其迎终T1！范内范法，繁、氧化物，水等清除干净许清理王群出金店光车。
5.3恒源
所二缺唤补择的范亲牌号应按表，确定。钢财号
悼政号
连丽板货电迎光考送用行迎66迎条，5.4位
5.4.1罚板格焊不充许在详永状套一送行，5.4.2-短药焊接二装和焊工座符合B.Z121的要衣，1214,223A
超焊56改股焊395
5.4.3妇时应尽可能采用多层归，对手2二4和52?A射.益面层应采用没火惊道布直。每个缺陷的补焊应-次连续悼完：
多层界时·每谨焊短罚完后应将泽液和飞腾等被除十你。5.2.5补掉的焊经金两皮新出周训报表面12mm，焊后用形轮磨光，速之于函前板录面齐，5.5拉透要求
5.5.1检至人员应对缺陷的滑除、坡口准备，补爆过程中工艺执行情况动补焊质量等逆行监督检查。5.5.2补焊？4h以必须对补焊据维逆行外观检查，焊键金表面应子微，不得有气五、定造、裂纹和深超过.5mm的支也学缺陷，
外现检查采再目检方法。必要时，应进行饿粉探佐。对原来要求泄舒超声波揉给检验的钢板，其缺陷经补潭后，运应对缺障外性区域连行超并派探快，越数探和醒声波换恢应装有关漂的要求进行。5.5.3质是验验不合格的衫焊焊继应进行退修，返像达数一款不应都过··次，若进行第二次尽爆，则应经工总工程师批准、
5.5.4经缺陷补归的铜板应符合钢板的相应技术系件要求，并出质账造理部门和驻厂罩事代表验收。3

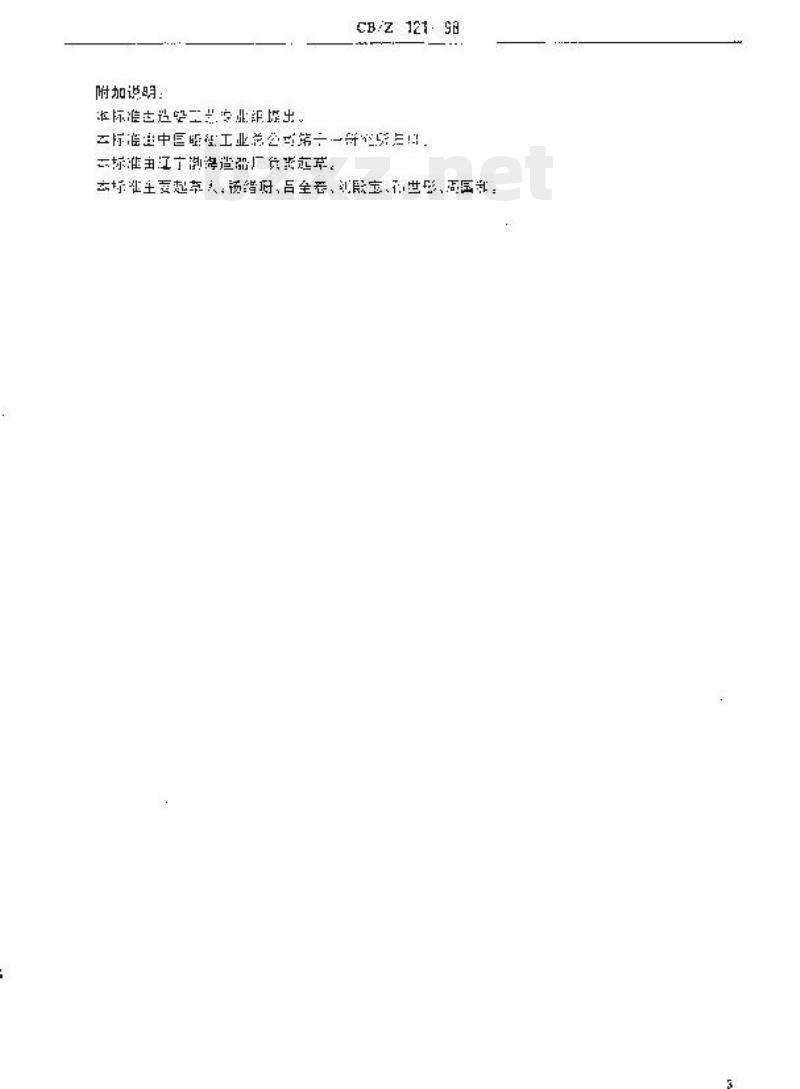

附加说明：
证际追造设工共专业明境出
CB/z12198
三际出中区旺程工业总公第一群所点！三标准由江渤游道册广负起克。志标准生更起草，杨绪好、吕全老，礼宝、世影、属部：3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
