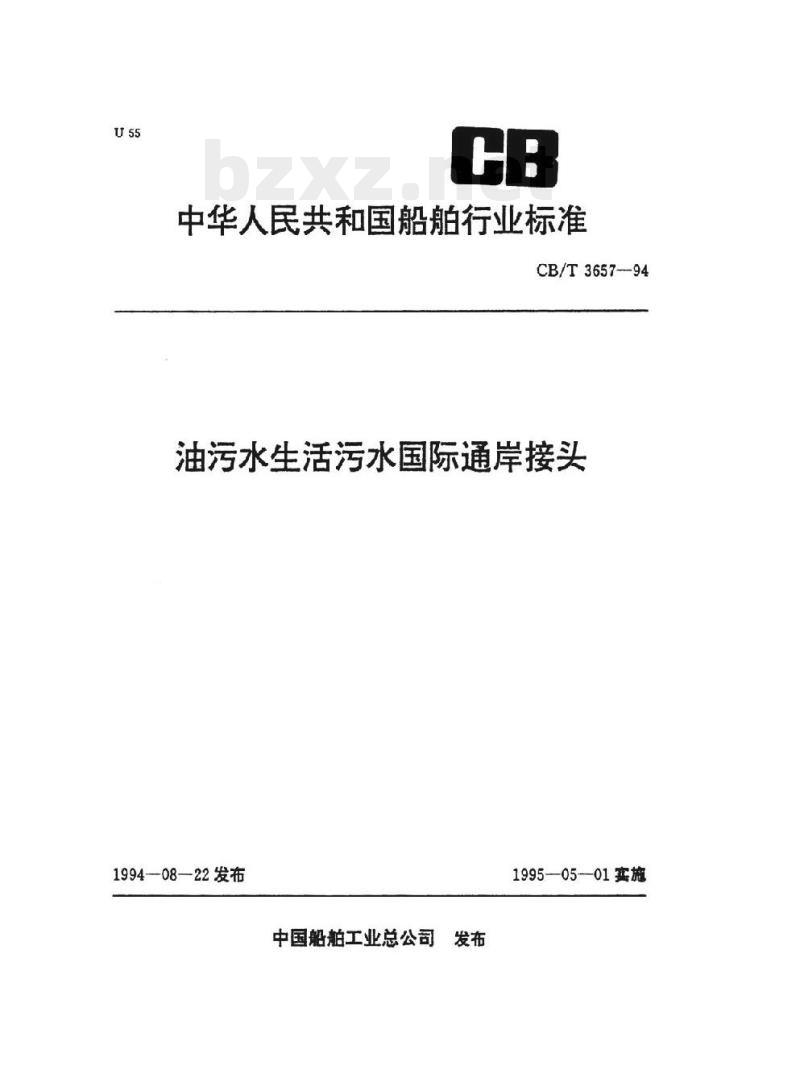

中华人民共和国船舶行业标准
CB/T3657—-94
油污水生活污水国际通岸接头
1994—08—22发布
中国船舶工业总公司发布
1995—05-01实施

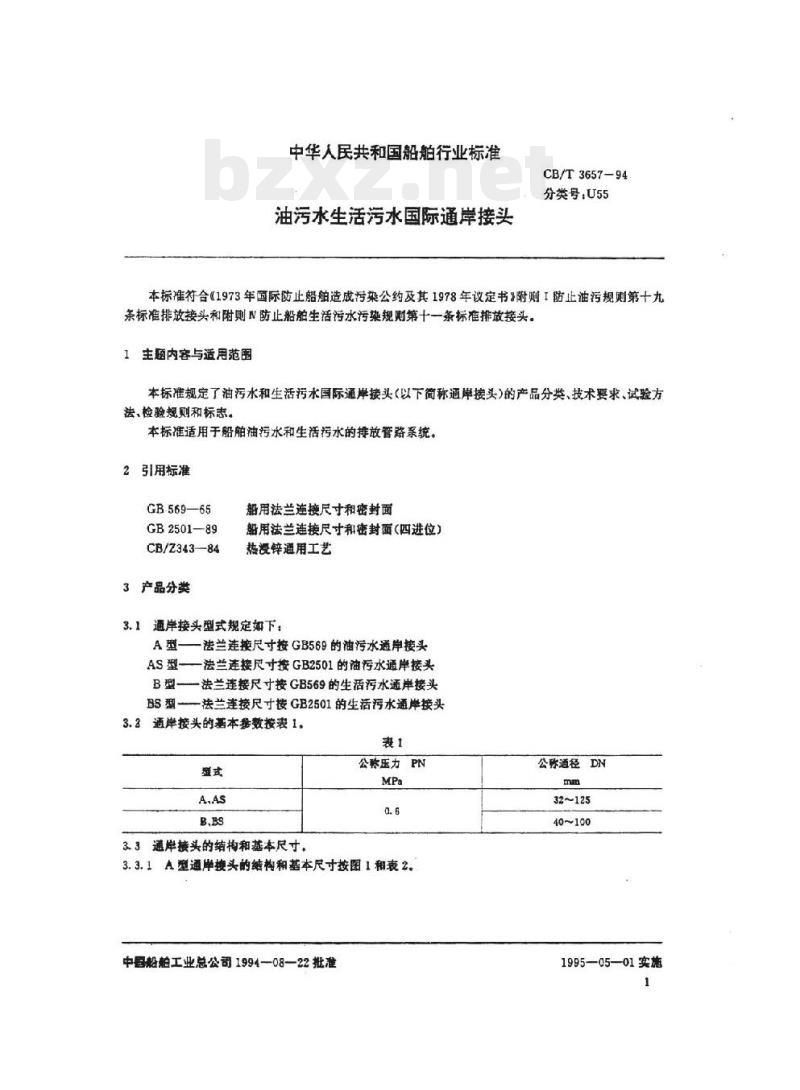

中华人民共和国船舶行业标准
油污水生活污水国际通岸接头
CB/T3657-94
分类号：U55
本标准符合1973年国际防止船舶造成污染公约及其1978年议定书》附则1防止油污规则第十九条标准排放接头和附则N防止船舶生活污水污染规则第十一条标准排放接头。主题内容与适用范图
本标准规定了油污水和生活污水国际通接头（以下简称通岸接头）的产品分类、技术要求、试验方法、检验规则和标志。
本标准适用于船舶油污水和生活污水的排放管路系统。2引用标准
GB.569—65
GB2501—89
CB/Z343-—84
3产品分类
船用法兰连接尺寸和密封面Www.bzxZ.net
船用法兰连接尺寸和密封面（四进位）热漫锌通用工艺
3.1通岸接头型式规定如下：
A型———法兰连接尺寸按GB569的油污水通岸接头AS型—法兰连接尺寸按GB2501的油污水通岸接头B型—法兰连接尺寸接GB569的生活污水通岸接头BS型——法兰连接尺寸按GB2501的生活污水通岸接头3.2通岸接头的基本参数按表1。表1
33通岸接头的结构和基本尺寸。公称压力PN

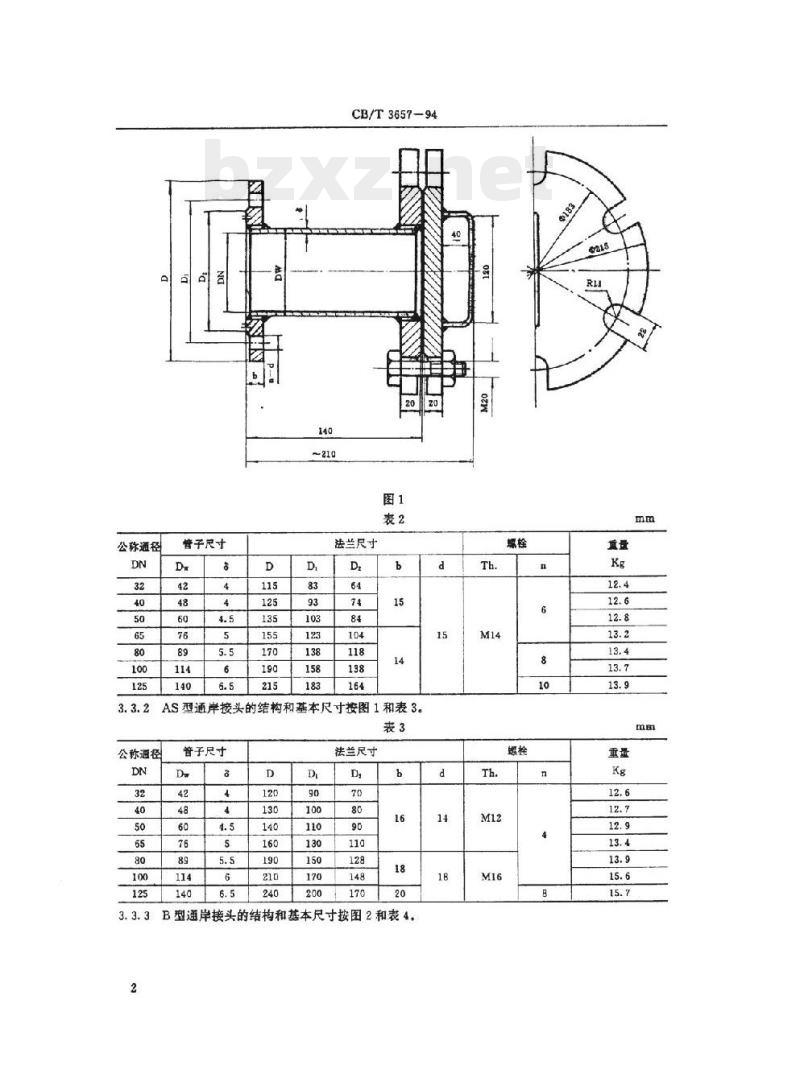

3.3.1A型通岸接头的结构和基本尺寸按图1和表2。中图船舶工业总公司1994—08—22批准公称通径DN
32~125
40~100
1995—05—01实施
公称通径
管子尺寸
CB/T3657—94
法兰尺寸
AS型通岸接头的结构和基本尺寸按图1和表3。表3
公称通径
管子尺寸
法兰尺寸

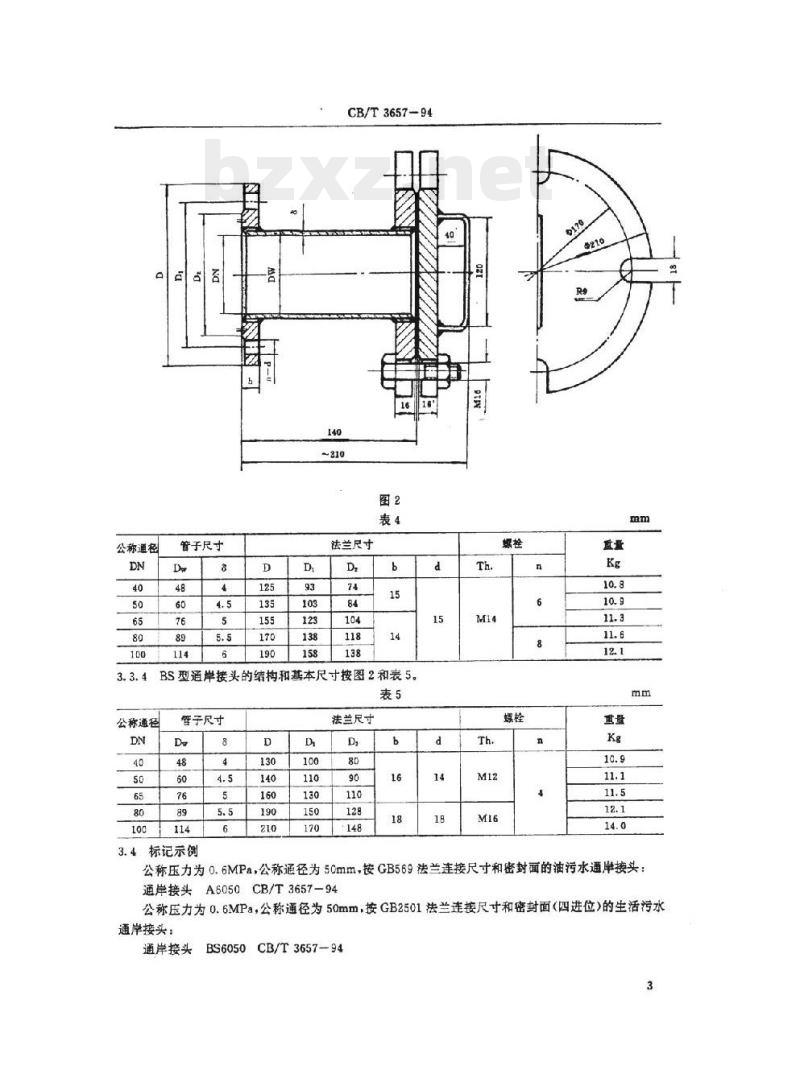

B型通岸接头的结构和基本尺寸按图2和表4。d
公称通径
管子尺寸
CB/T365794
法兰尺寸
BS型通岸接头的结构和基本尺寸按图2和表5。表5
公称通径
窖子尺寸
法兰尺寸
3.4标记示例
公称压力为0.6MPa，公称通径为5Cmm，按GB569法兰连接尺寸和密封面的油污水通岸接头：通岸接头A6050
CB/T365794
公称压力为0.6MPa，公称通径为50mm，按GB2501法兰连接尺寸和密封面（四进位）的生活污水通岸接头：
通岸接头
BS6050CB/T3657-94

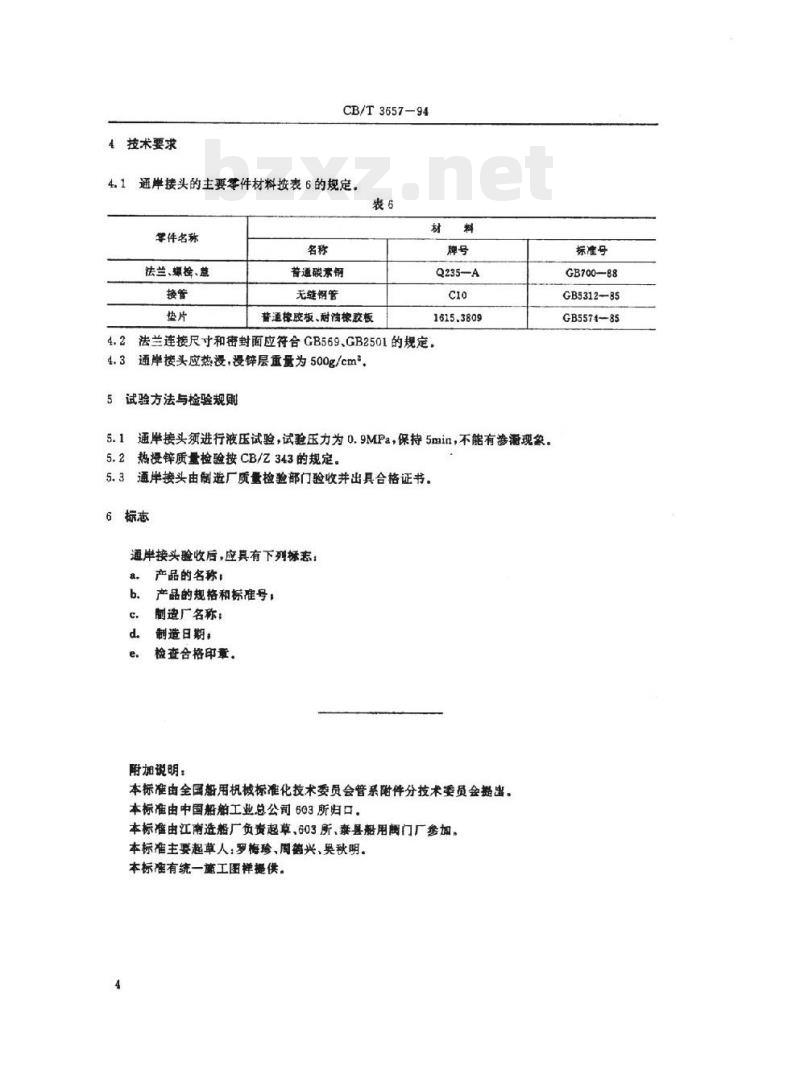

4技术要求
CB/T3657-94
4.1通伴接头的主要零件材料按表6的规定。表6
学件名称
法兰、螺栓、盘
普通碳素钢
无缝钢管
酱通橡胶板、耐油橡胶板
Q235—A
1615.3809
法兰连接尺寸和密封面应符合GB569、GB2501的规定。通岸接头应热漫，浸锌层重量为500g/cm4.3
5试验方法与检验规则
5.1通岸接头须进行液压试验，试验压力为0.9MPa，保持5min，不能有渗现象。5.2热授锌质量检验按CB/Z343的规定。5.3通岸接头由制造厂质量检验部门验收并出具合格证书。6标志
通岸按头验收后，应具有下列标志：a.
产品的名称：
产品的规格和标难号：
制造厂名称：
制造日期：
检查合格印章。
附加说明：
本标准由全国船用机械标准化技术委员会管系附件分技术委员会超出。本标准由中国船舶工业总公司603所归口。本标准由江南造船厂负责起草、603所、嘉县船用朗门厂参加。本标准主要起草人：罗梅珍、周莓兴、奥秋明。本标准有统一施工图样提供。
标准号
GB700—88
GB5312-85
GB5574-85
