【CB船舶标准】 法兰铸钢海水截止止回阀

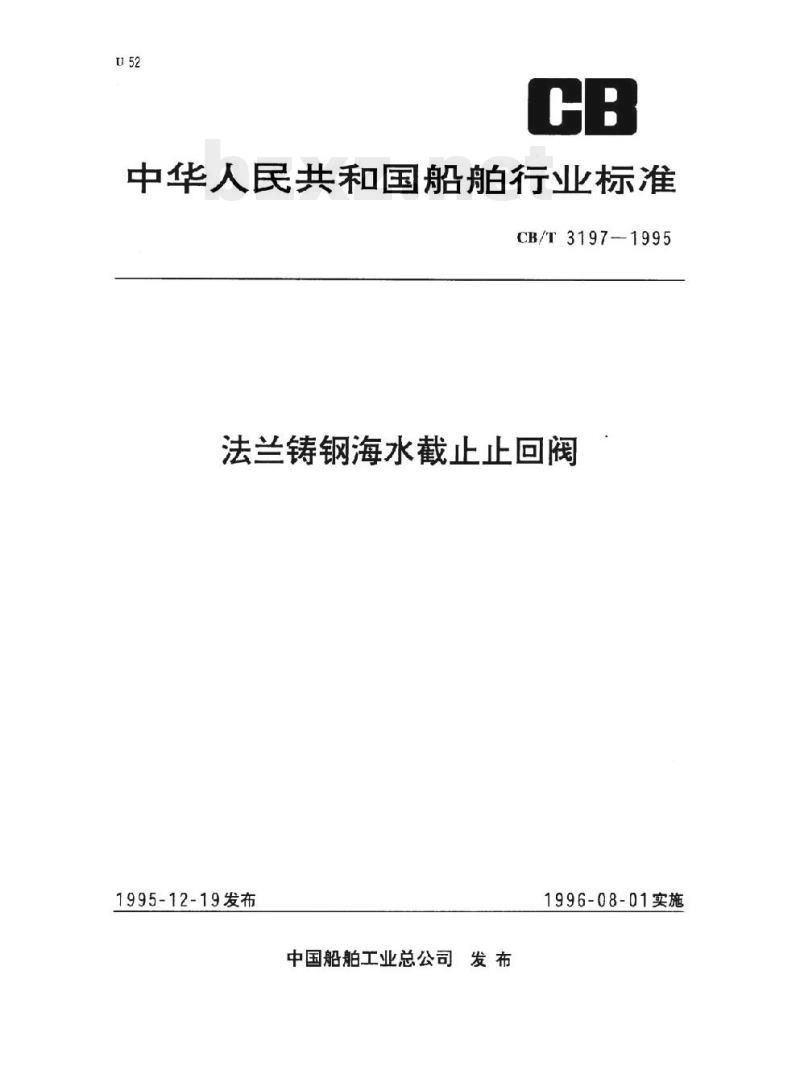

中华人民共和国船舶行业标准
CB/T3197-1995
法兰铸钢海水截止止回阀
1995-12-19发布
中国船舶工业总公司发布
1996-08-01实施

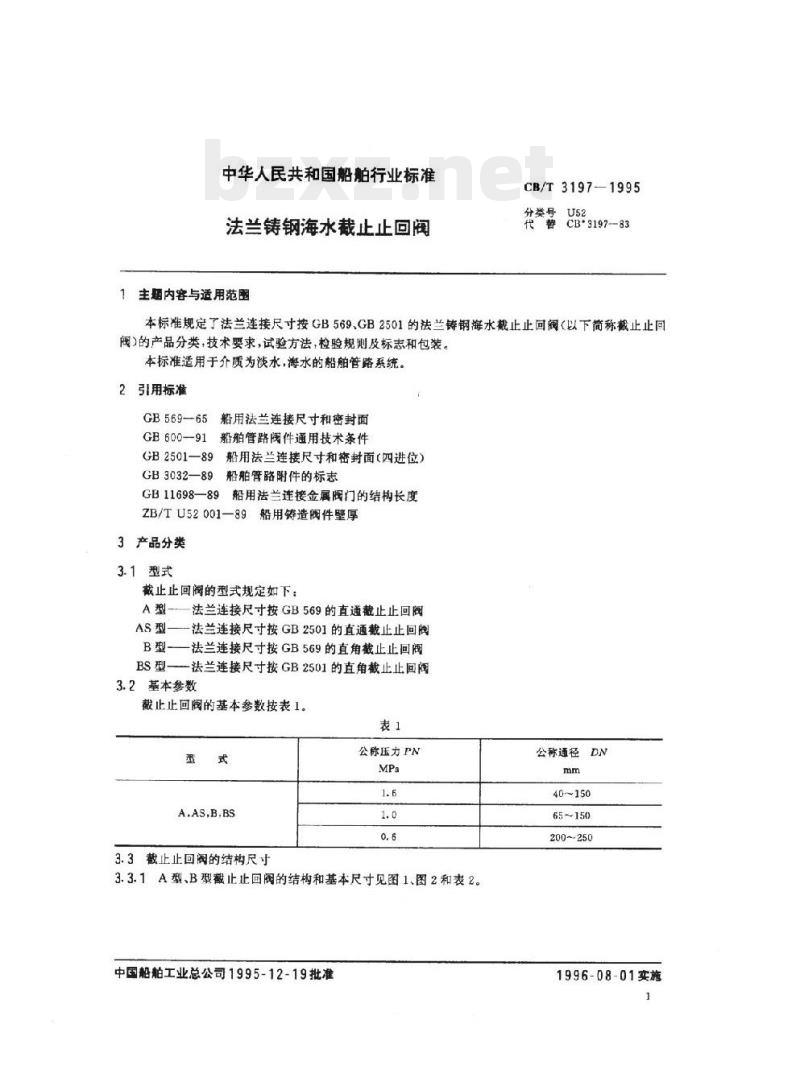

中华人民共和国船舶行业标准
法兰铸钢海水载止止回阀
主题内容与适用范围
CB/T3197—1995www.bzxz.net
分类号
代*替CB3197-83
本标准规定了法兰连接尺寸按GB569、GB2501的法兰铸钢海水截止止回阀（以下简称截止止回阀)的产品分类，技术要求，试验方法，检验规则及标志和包装。本标准适用于介质为淡水，海水的船舶管路系统。2引用标准
GB569--65
船用法兰连接尺寸和密封面
GB600—91
GB2501—89
GB3032—89
船舶管路阀件通用技术条件
船用法兰连接尺寸和密封面（四进位）船舶管路附件的标志
GB11698—89
船用法兰连接金属阀门的结构长度ZB/TU52001—89船用铸造阀件壁厚3产品分类
3.1型式
截止止回阀的型式规定如下：
A型-—法兰连接尺寸按GB569的直通截止止回阅AS型—法兰连接尺寸按GB2501的直通载止止回阀B型——法兰连接尺寸按GB569的直角截载止止回阀BS型—法兰连接尺寸按GB2501的直角截止止回阀3.2基本参数
截止止回阀的基本参数按表1。
A,AS,B,BS
3.3截止止回阀的结构尺寸
公称压力PN
3.3.1A型、B型截止止回阀的结构和基本尺寸见图1、图2和表2。中国船舶工业总公司1995-12-19批准公称通径DN
65~150
200~250
1996-08-01实施
公称压力
方头对边

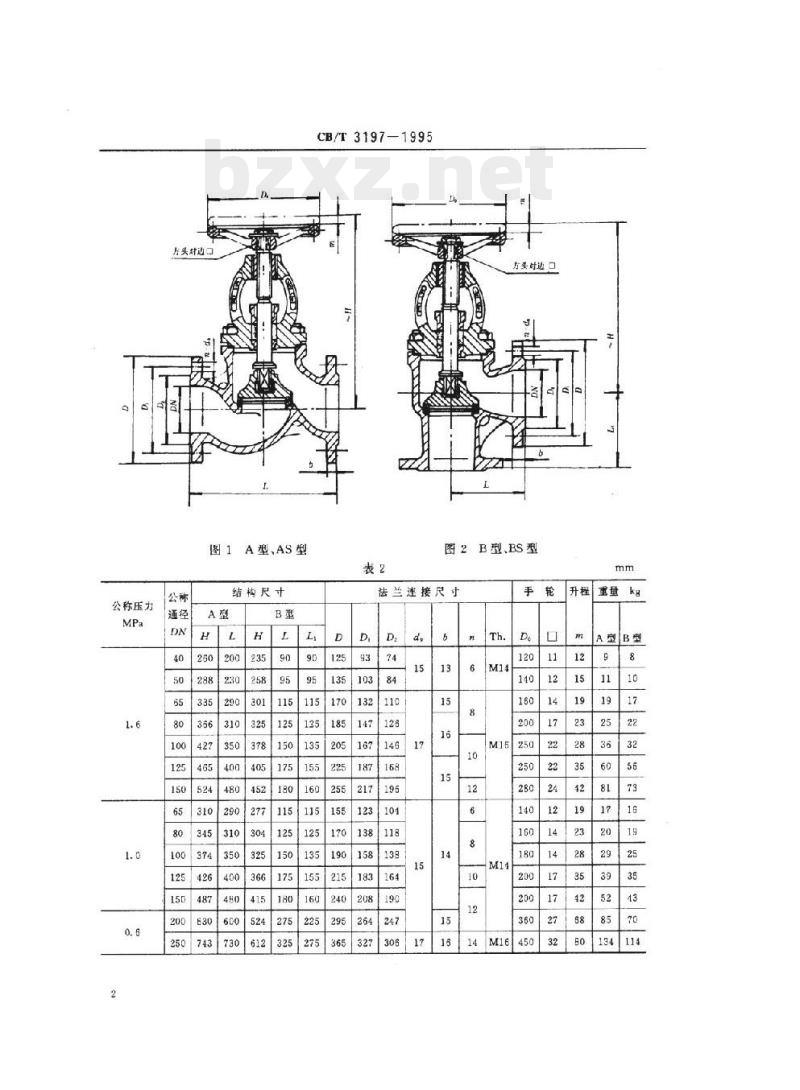

图1A型、AS型
结构尺寸
CB/T3197-1995
图2B型、BS型
法兰连接尺寸
CB/T3197-1995

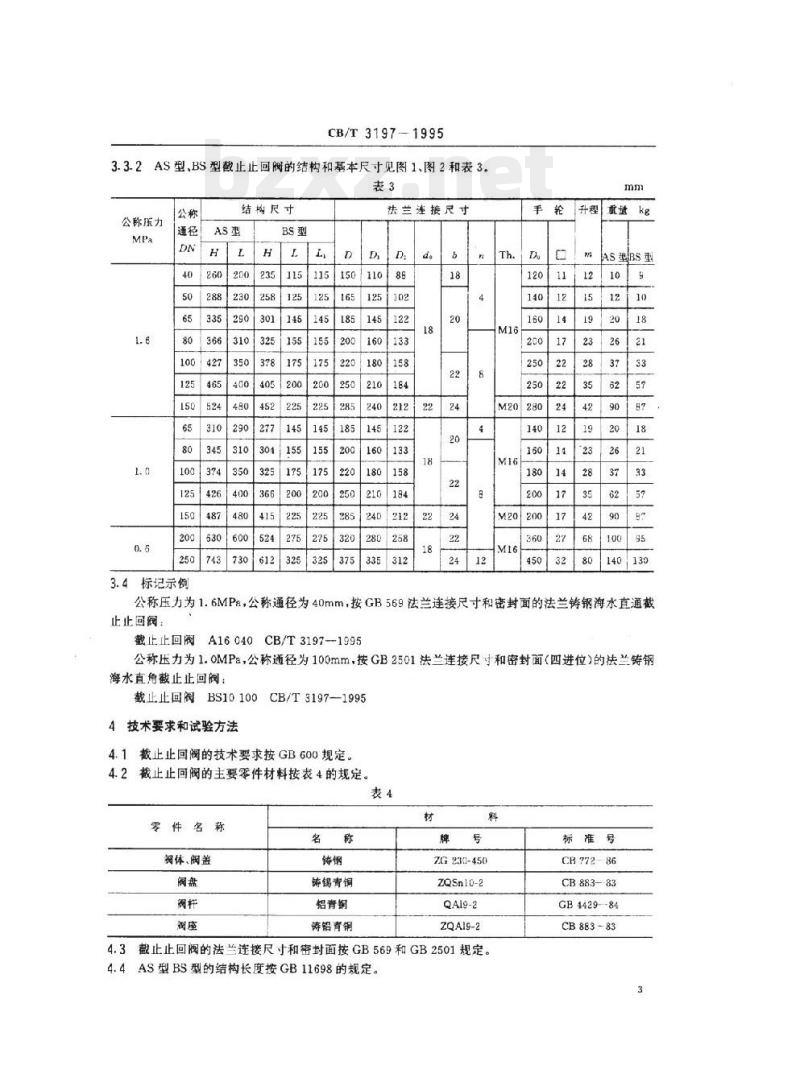

2AS型、BS型截止止回阀的结构和基本尺寸见图1、图2和表3。3.3-2
公称压力
结构尺寸
3.4标记示例
法兰注接尺寸
升程重量
AS型BS型
公称压力为1.6MPa，公称通径为40mm，按GB569法兰连接尺寸和密封面的法兰铸钢海水直通截止止回闵：
截止止回阀A16040CB/T3197—1995公称压力为1.0MPa，公称通径为100mm，按GB2501法兰连接尺寸和密封面（四进位）的法兰筹钢海水直角截止止回阀：
截止止回阀BS10100
CB/T3197-1995
4技术要求和试验方法
4.1截止止回阀的技术要求按GB600规定。4.2截止止回阀的主要零件材料按表4的规定。表4
零件名称
捆体、阀盖
铸锡青铜
铝青铜
铸铝青铜
标准号
ZG230-450
ZQSn10-2
QAi9-2
ZQA19-2
截止止回阀的法兰连接尺寸和密封面按GB569和GB2501规定。4.3
4.4AS型BS型的结构长度按GB11698的规定。CB77286
CB 883--83
GB4429--84
CB883-83
CB/T3197—1995

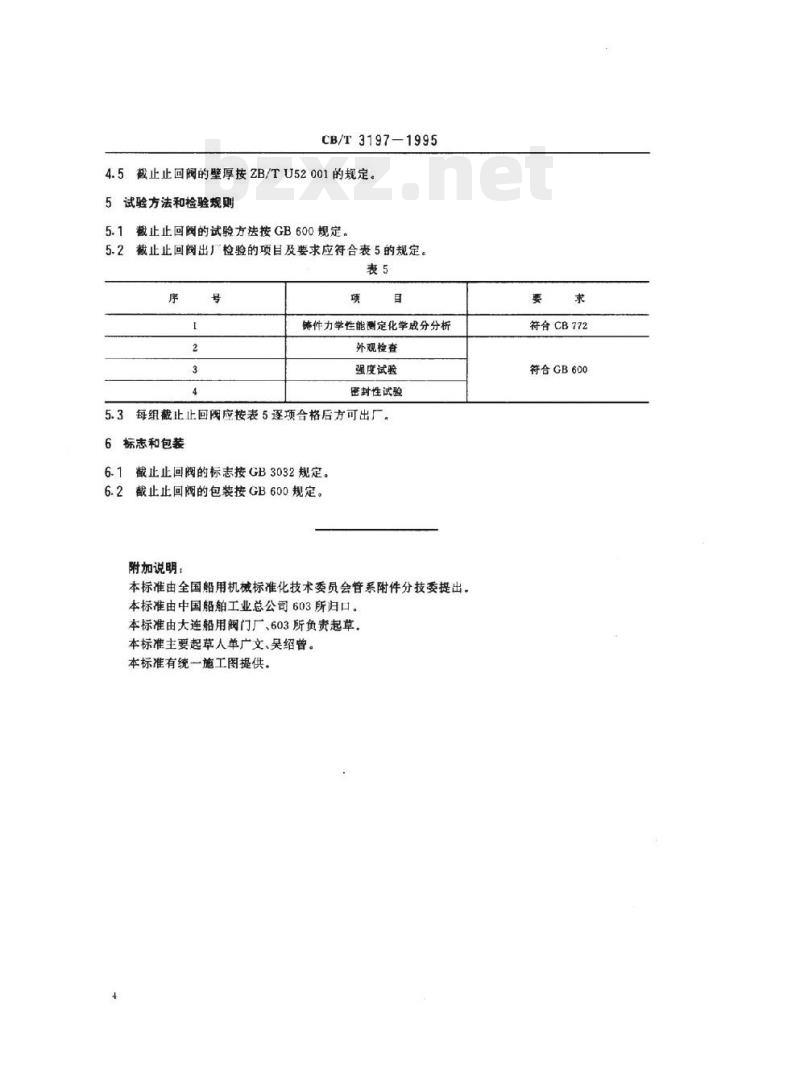

4.5截止止回阀的壁厚按ZB/TU52001的规定。5试验方法和检验规则
截止止回阅的试验方法按GB600规定。5.1
截止止回阀出厂检验的项目及要求应符合表5的规定。5.2
铸件力学性能测定化学成分分析外观棕查
强度试验
密封性试验
每组截止止回阀应按表5逐项合格后方可出厂。5.3
标志和包装
截止止回阀的标志按GB3032规定。6.1
6.2截止止回阀的包装按GB600规定。附加说明：
本标准由全国船用机械标准化技术委员会管系附件分技委提出。本标准由中国船舶工业总公司603所归口。本标准由大连船用阀门厂，603所负责起草。本标准主要起草人单广文、吴绍曾。本标准有统一施工图提供。
符合CB772
符合GB600
