- CB/T 627-92 撞击式法兰铸钢截止止回阀

【CB船舶标准】 撞击式法兰铸钢截止止回阀
- CB/T627-92
- 现行
标准号:
CB/T 627-92
标准名称:
撞击式法兰铸钢截止止回阀
标准类别:
船舶行业标准(CB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf下载大小:
817.54 KB

点击下载
标准简介:
CB/T 627-92.
1主题内容 与适用范围
CB/T 627规定了法兰连接尺寸按GB569、GB2501的船用撞击式法兰铸钢截止止回阀(以下简称截止止回阀)的产品分类.技术要求、试验方法、检验规则、标志及包装。
CB/T 627适用于介质为压缩空气的管路系统。
2引用标准
GB 569船用法兰连接尺寸和密封面
GB600船舶管路阀件通用技术条件
GB 2501船用法兰连接尺寸和密 封面(四进位)
GB 3032船舶管路附件的标志
GB 11698船用法 兰连接金属阀门的结构长度
ZB/TU52001船用铸造阀件壁厚
3产品分类
3.1.型式规定如下:
A型一法兰连接尺寸按GB 569的直通截止止回阀;
AS型一法兰连接尺寸按GB 2501的直通截止止回阀;
B型一法兰连接尺寸按GB569的直角截止止回阀;:
BS型一法 兰连接尺寸按GB 2501的直角截止止回阀。
3.2截止止回 阀的基本参数按表1。
3.5标记示例
工作压力为1.0MPa.公称通径为40mm,按GB569法兰连接尺寸和密封面的撞击式法兰铸钢直
角截止止回阀
截止止回阀B10040
CB/T 627- 92
工作压力为3.0MPa,公称通径为50mm,按GB569法兰连接尺寸和密封面的撞击式法兰铸钢直
角截止止回阀
截止止回阀B30050 CB/T 627-92
工作压力为3.0MPa,公称通径为100mm,按GB2501法兰连接尺寸和密封面的撞击式法兰铸钢
直通截止止回阀
截止止回阀AS30100 CB/T 627--92

部分标准内容:

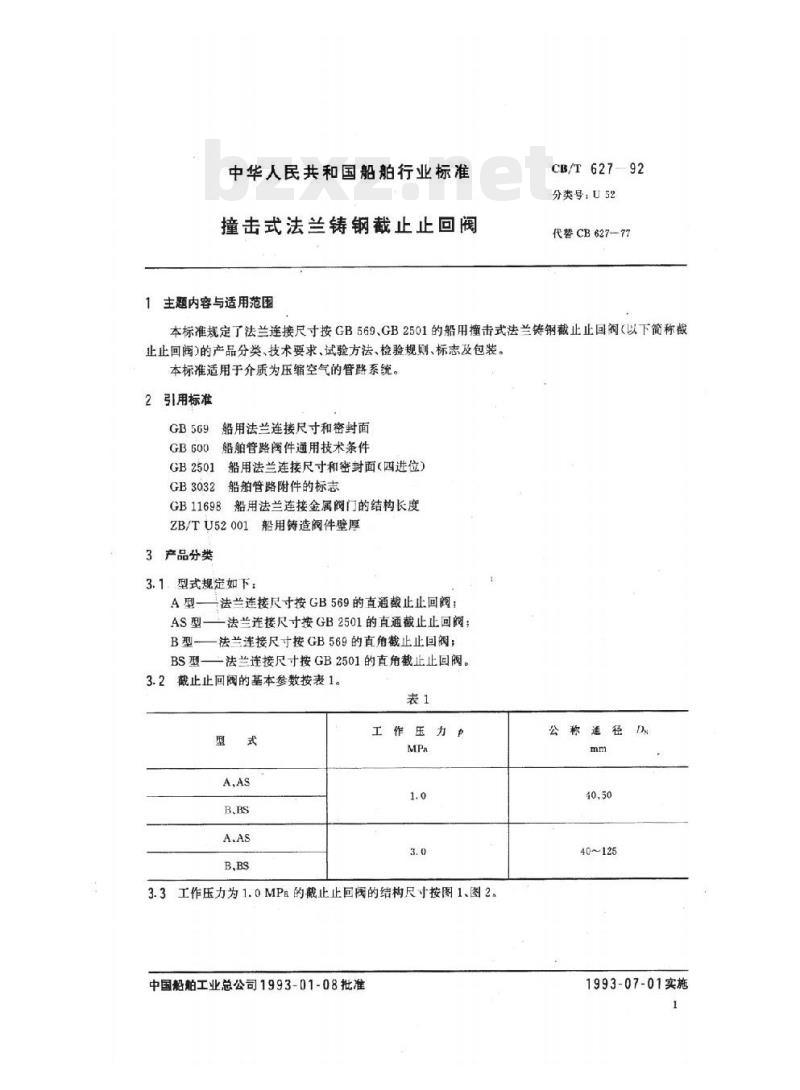

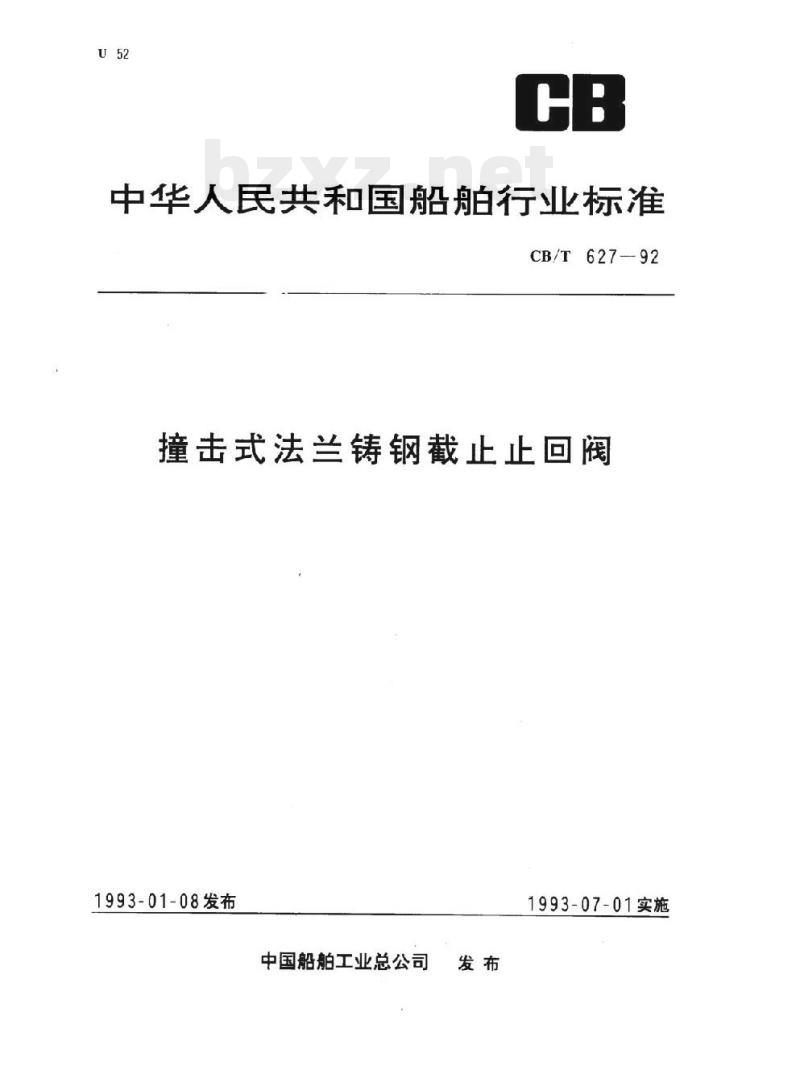

CB/T 627--92
撞击式法兰铸钢截止止回阀
1993-01-08发布
中国船舶工业总公司
1993-07-01实施
中华人民共和国船舶行业标准
撞击式法兰铸钢截止止回阀
主题内容与适用范围
CB/T62792
分类号:U52
代替CB627-77
本标准规定了法兰连接尺寸按GB569、GB2501的船用撞击式法兰铸钢截止止回阀(以下简称截止止回闽)的产品分类、技术要求、试验方法、检验规则、标志及包装。本标准适用于介质为压缩空气的管路系统。2引用标准
GB569船用法兰连接尺寸和密封面GB600船舶管路阀件通用技术条件GB2501船用法兰连接尺寸和密封面(四进位)GB3032船舶管路附件的标志
GB11698船用法兰连接金属阅门的结构长度ZB/TU52001船用铸造阀件壁厚
3产品分类
3.1.型式规定如下:
A型—
法兰连接尺寸按GB569的直通截止止回阀:AS型—
法兰连接尺寸按GB2501的直通截止止回阅:法兰连接尺寸按GB569的直角截止止回阀;一法兰连接尺寸按GB2501的直角截止止回阀。3.2截止止回阀的基本参数按表1。表1
B、BS
工作压力P
3.3工作压力为1.0MP=的截止止回阀的结构尺寸按图1、图2。中国船舶工业总公司1993-01-08批准公称通径DN
40~125
1993-07-01实施

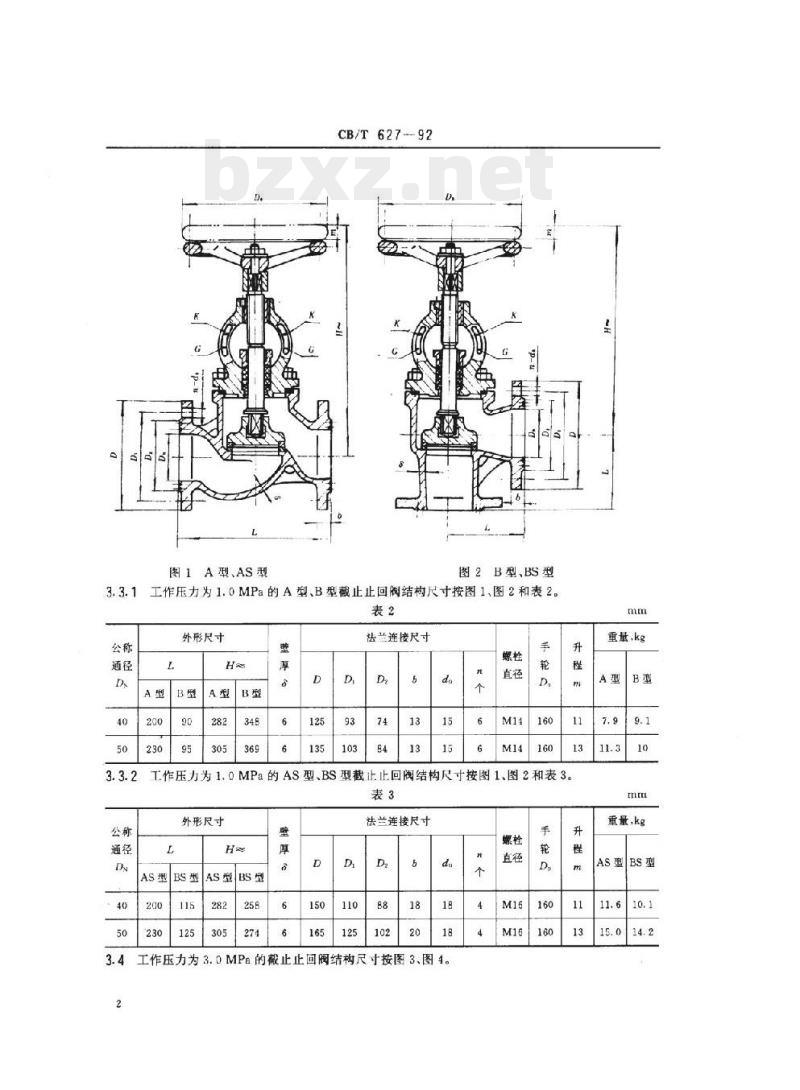

图1A型、AS型
CB/T627--92免费标准bzxz.net
图2B型、BS型
3.3.1工作压力为1.0MPa的A型、B型截止止回阀结构尺寸按图1、图2和表2。表2
外形尺寸
法兰连接尺寸
工作压力为1.0MPa的AS型、BS型截止止回阀结构尺寸按图1、图2和表3。表3
外形尺寸
AS型BS型
法兰连接尺寸
工作压力为3.0MPa的截止止回阀结构尺寸按图3、图4。3.4
重量,kg
重量,kg
AS型BS型

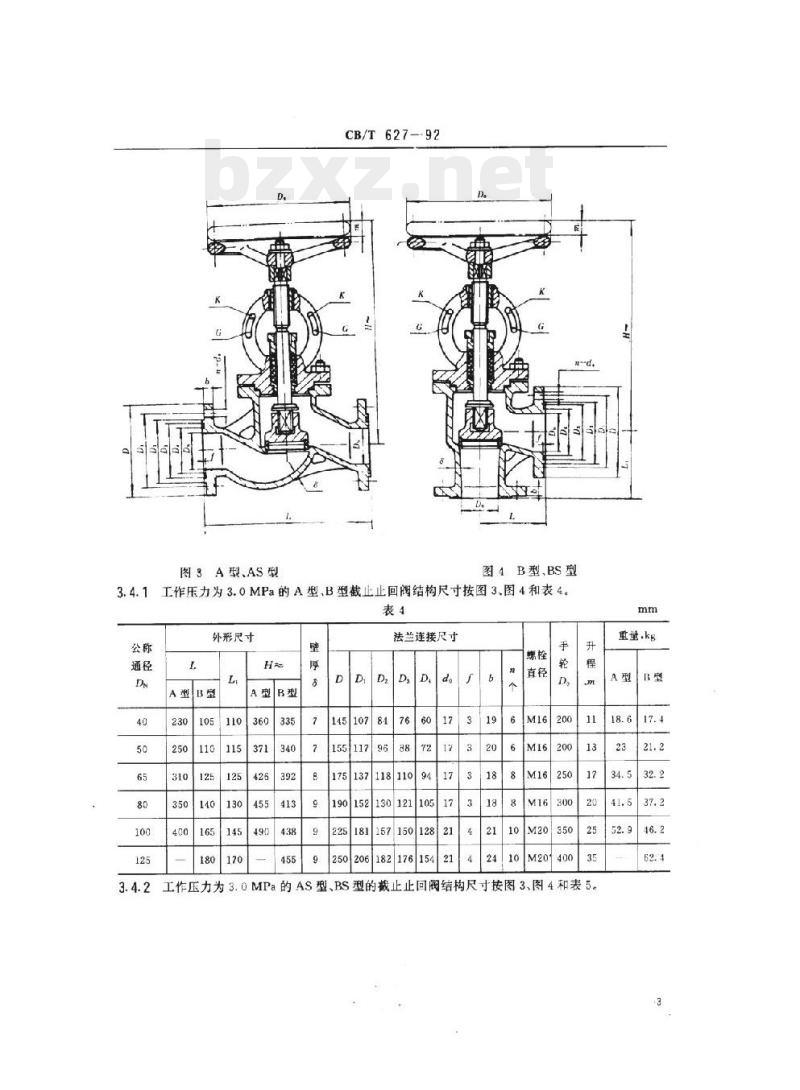

图3A型、AS型
CB/T627-92
图4B型、BS型
3.4.1工作压力为3.0MPa的A型,B型截止止回阀结构尺寸按图3、图4和表4。表4
外形尺寸
A刺B开
190152
法兰连接尺寸
2工作压力为3.0MPa的AS型、BS型的截止止回阀结构尺寸按图3、图4和表5。3.4.2
重量.kg
外形尺寸
AS型BS型AS型BS型
注:图4中BS型1L.1

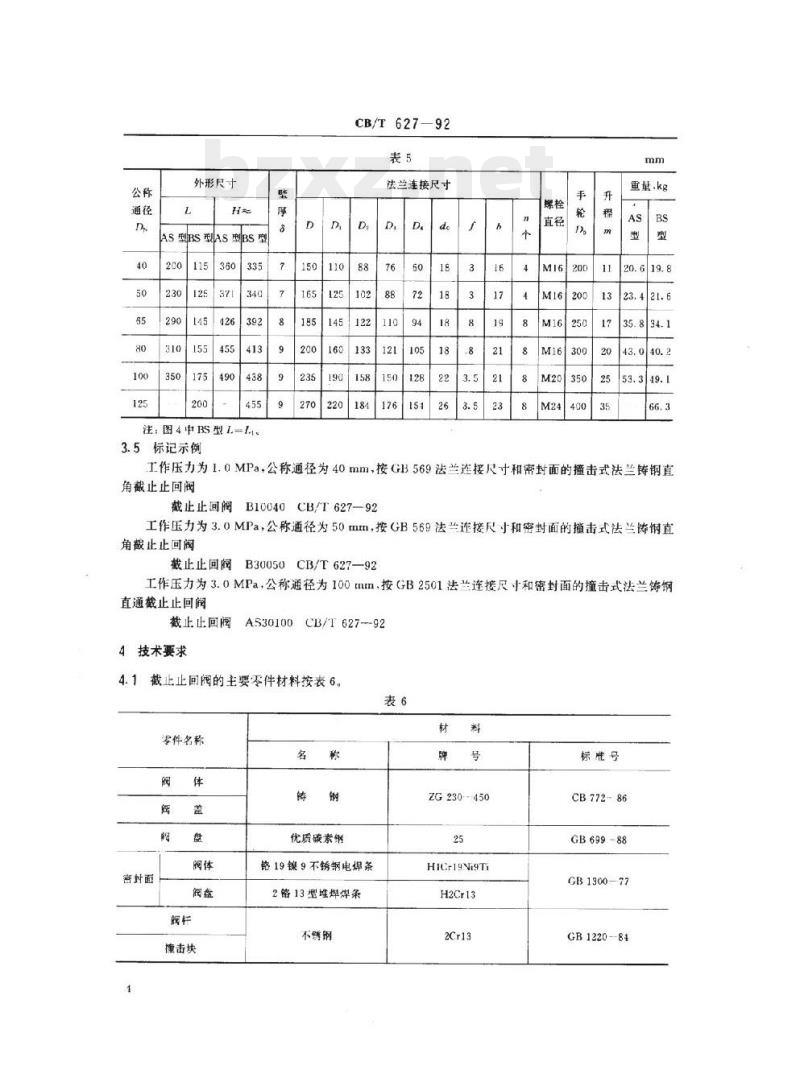

3.5标记示例
CB/T627-92
法兰连接尺寸
M16200
重量.kg
工作压力为1.0MPa,公称通径为40mm,按GB569法兰连接尺寸和密封面的插击式法兰铸钢直角截止止回阀
截止止回阅
网B10040CB/T627-92
工作压力为3.0MPa,公称通径为50mm,按GB569法兰连接尺寸和密封面的撞击式法兰铸钢直角截止止回阀
载止止回阅
B30050CB/T627—92
工作压力为3.0MPa,公称通径为100mm,按GB2501法兰连接尺寸和密封面的撞击式法兰铸钢直通截止止回阅
截止止回阀
4技术要求
AS30100 CB/T 627--92
截止止回阀的主要零件材料按表6。表6
零件名称
窖封面
撞击块
优质碳素钢
铬19镍9不锈钢电焊条
2铬13型堆焊焊条
不锈钢
ZG230--450
HICr19Vi9Ti
H2Cr13
标准号
CB77286
GB699-88
GB1300—77
GB1220--84
CB/T627-92
4.2法兰连接尺寸和密封面按GB569和GB2501的规定。4.3法兰连接尺寸按GB2501的截止止回阀,其结构长度符合GB11698的规定。4.4铸造壁符合ZB/TU52001的规定。4.5空气密封性试验要求
4.5.1以工作压力力十0.1MPa的气压试验阔座和阀盘间的密封性。4.5.2以工作压力力+0.1MPa的气压试验阀盖、垫片处和填料函密封。4.5.3以0.08MPa的气压,在阀盘上方加压,阀盘下方不允许泄漏。4.6其它技术要求应符合GB600的规定。5试验方法
5.1空气密封试验方法
5.1.1关闭阀门,阀盘上方注水,以工作压力p+0.1MPa的气压在阔盘下方加压,持压2min。阔盘和阀座间密封面不允许泄漏。
5.1.2出口法兰用盖板密封,阀浸入水中,开启阀门.从阀盘下方加气压至工作压力·P十0.1MPa阀盖垫片及填料处才允许泄漏。
5.1.3开启阀门,阀浸入水中,以0.08MPa的气压,在阀盘上方加压,持压2min,阅盘下方不允许涯漏。
6检验规则
型式检验和出检验项目按表7。
标志与包装
力学性能测定化学成分分析报告外观检查
强度和材料紧帘度液压试验
空气密封试验
7.1标志按GB3032的规定
7.2包装按GB600的规定。
检验要求
符合4.1条
按GB600
符合4.5条、第5章
附加说明:
本标准由全国船用机械标准化技术委员会管系附件分技术委员会提出。本标准由中国船舶工业总公司603所归口。本标准由中国船舶工业总公司第七研究院704所起草。本标准主要起草人刘至诚。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
