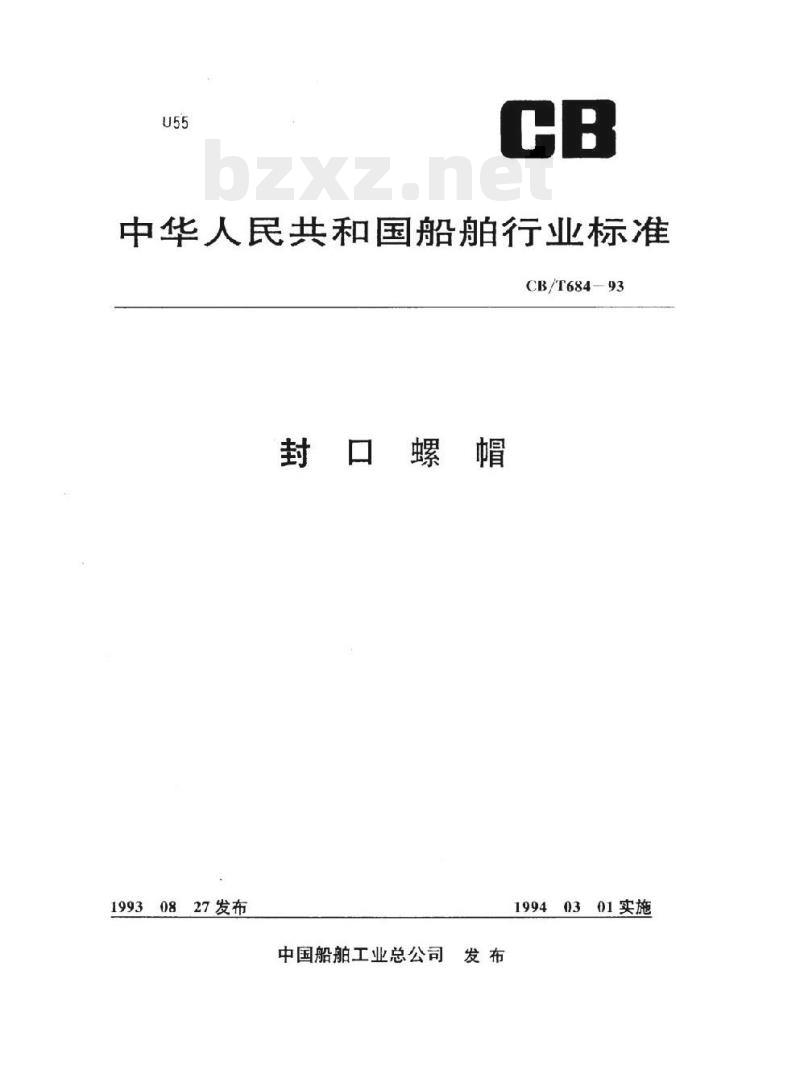

【CB船舶标准】 封口螺帽

中华人民共和国船舶行业标准
CB/T684-93
封口螺帽
27发布
中国船舶工业总公司
0301实施

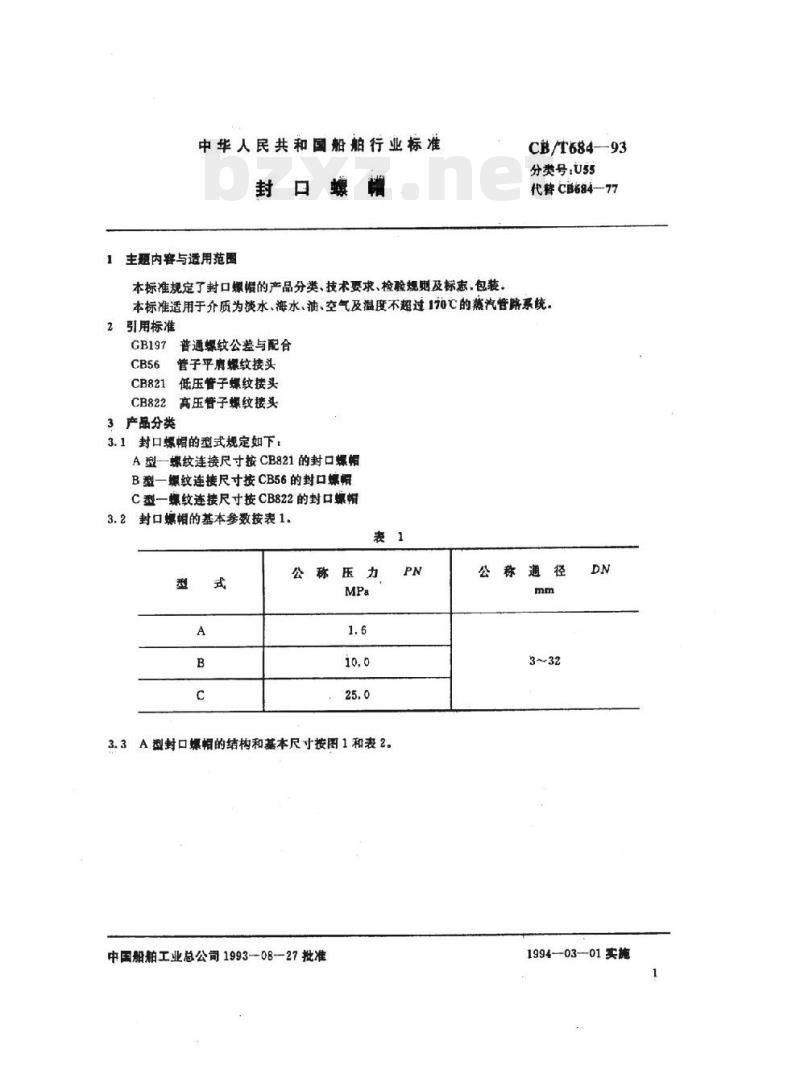

中华人民共和国船舶行业标准
主题内容与适用范围
CB/T684--93
分类号：U55
代替CB684-77
本标准规定了封口螺幅的产品分类、技术要求、检验规则及标志，包装。本标准适用于介质为淡水、海水、油、空气及温度不超过170C的蒸汽管路系统。2引用标准
GB197普通螺纹公差与配合
管子平肩螺纹接头
CB821低压昏子螺纹接头
CB822高压暂子螺纹接头
3产品分类
3.1封口螺帽的型式规定如下：
A型一螺纹连接尺寸按CB821的封口爆帽B型一螺纹连接尺寸按CB56的封口螺帽C型一螺纹连接尺寸按CB822的封口螺帽3.2封口螺相的基本参数按表1
公称压力

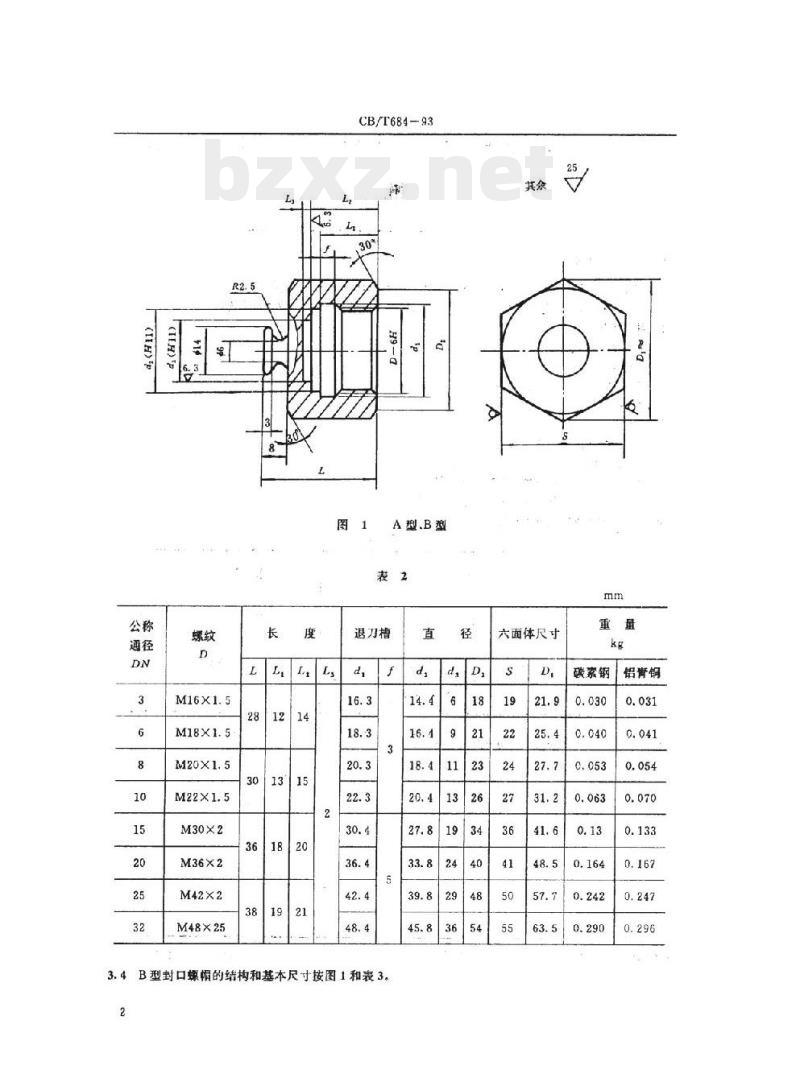

3.3A型封口螺幅的结构和基本尺寸按图1和表2。中国船舶工业总公司1993-08--27批准PN
公称通径
1994—03-01实施
M48×25
CB/T684-93
A型、B型
退刀槽

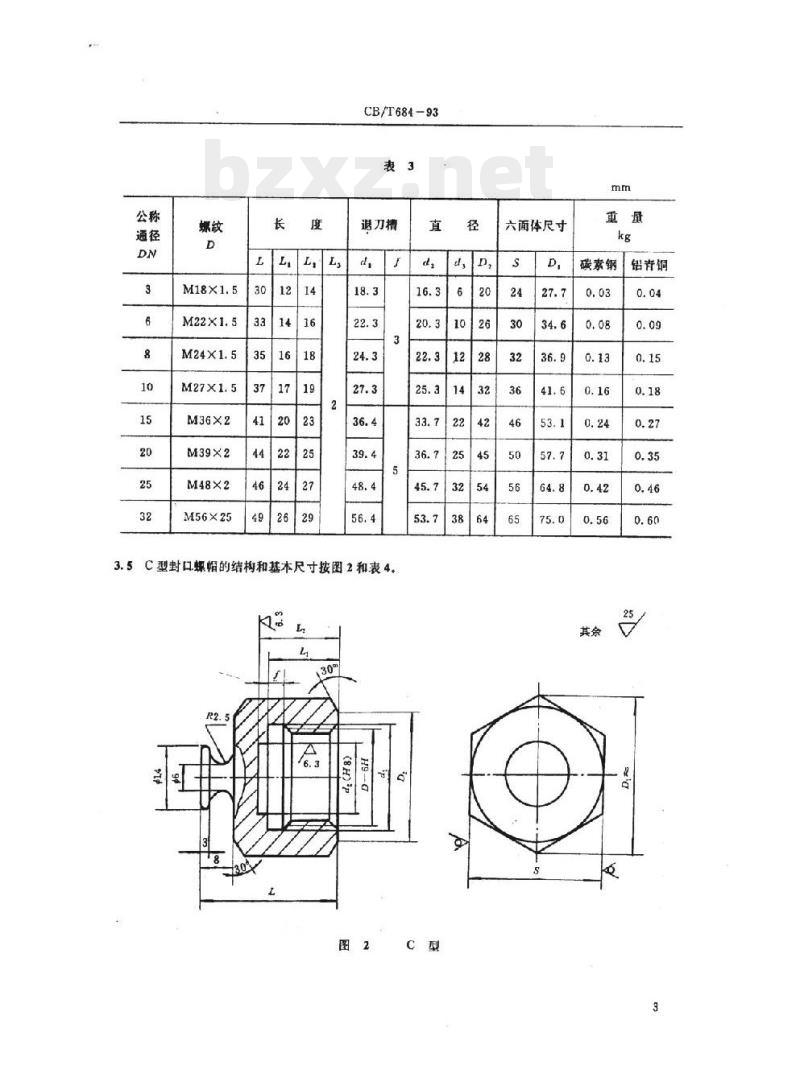

3.4B型封口螺帽的结构和基本尺寸按图1和表3。2
六面体尺寸
碳索钢
铝鸯铜
M48×2
M56X25
CB/T684-93
退刀槽

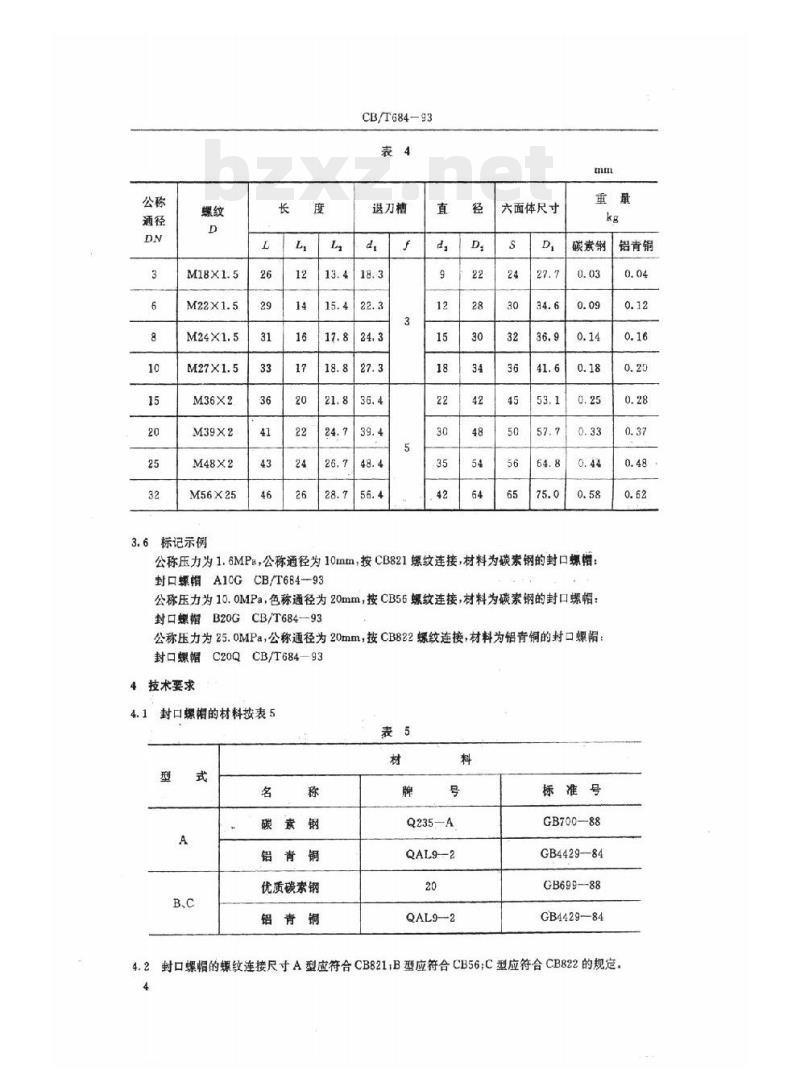

3.5C型封口频帽的结构和基本尺寸按图2和表4。30
六面体尺寸
碳素钢
铅青铜
M56X25
3.6标记示例
CB/T684—93
退刀槽
六面体尺寸
碳素钢
公称压力为1.6MPa，公称通径为10mm，按CB821螺纹连接，材料为碳素钢的封口螺帽：封口螺帽A1CCCB/T6B4—93
公称压力为10.0MPa，色称通径为20mm，按CB56螺纹连接，材料为碳素钢的封口螺帽封口螺帽B20GCB/T684-93
公称压力为25.0MPa，公称通径为20mm，按CB822纹连接，材料为铝青铜的封口螺：封口螺帽C20QCB/T684-93
4技术要求
4.1封口螺的材料按表5
碳武钢
铝青铜
优质碳素钢
铝青铜
标准号
Q235—A
QAL9-2
QAL9-2
GB700-88
GB4429-84
GB699-88
GB4429-84
铝青铜
4.2封口螺帽的螺纹连接尺寸A型应符合CB821;B型应符合CB56;C型应符合CB822的规定。4
CB/T684-93
封口螺帽的螺纹公差按GB197的6H级。4.3
检验规则
5.1封口螺帽应符合第3和4章要求。52产品出厂检查部门验收，并出具合格证书。标志
每批封口螺帽应具有下列标志：8.制造厂名或商标；
b，本标准规定的型号和标准号www.bzxz.net
c.生产批号；
d.检查合格印章。
包装前零件的表面应涂工业凡士林。附加说明：
本标准由全国船用机械技术委员会管系附件分技术委员会提出。本标准由中国船舶工业总公司603所归口。本标准由激海道船厂起草。
本标准主要起草人邢树琴。
本标准1968年第一次发布，1977年修订。本次修订主要增加了与CB56配套使用的封口螺帽，本标准有统一施工图样提供。
