【CB船舶标准】 船用半球形通风筒

10S 47.020.30
备案号：16179-2005

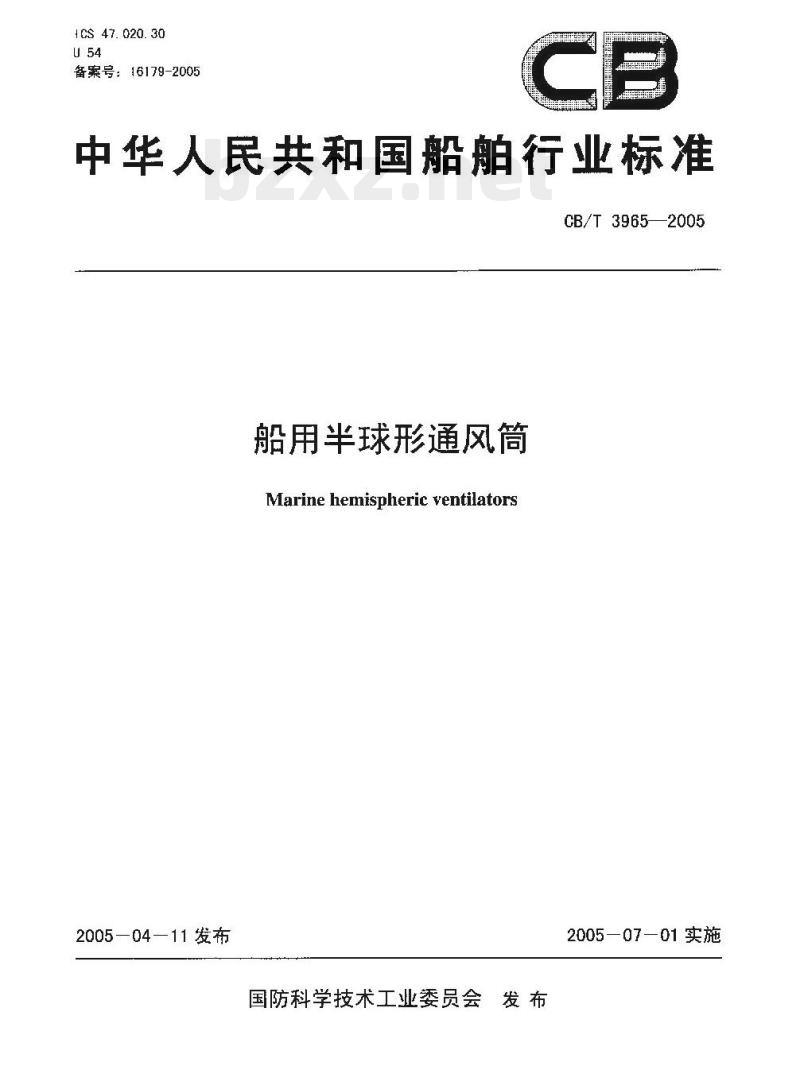

中华人民共和国船舶行业标准
CB/T3965—2005
船用半球形通风筒
Marine hemispheric ventilators2005—04—11发布
国防科学技术工业委员会发布
2005—07—01实施
CB/T3965-~2005

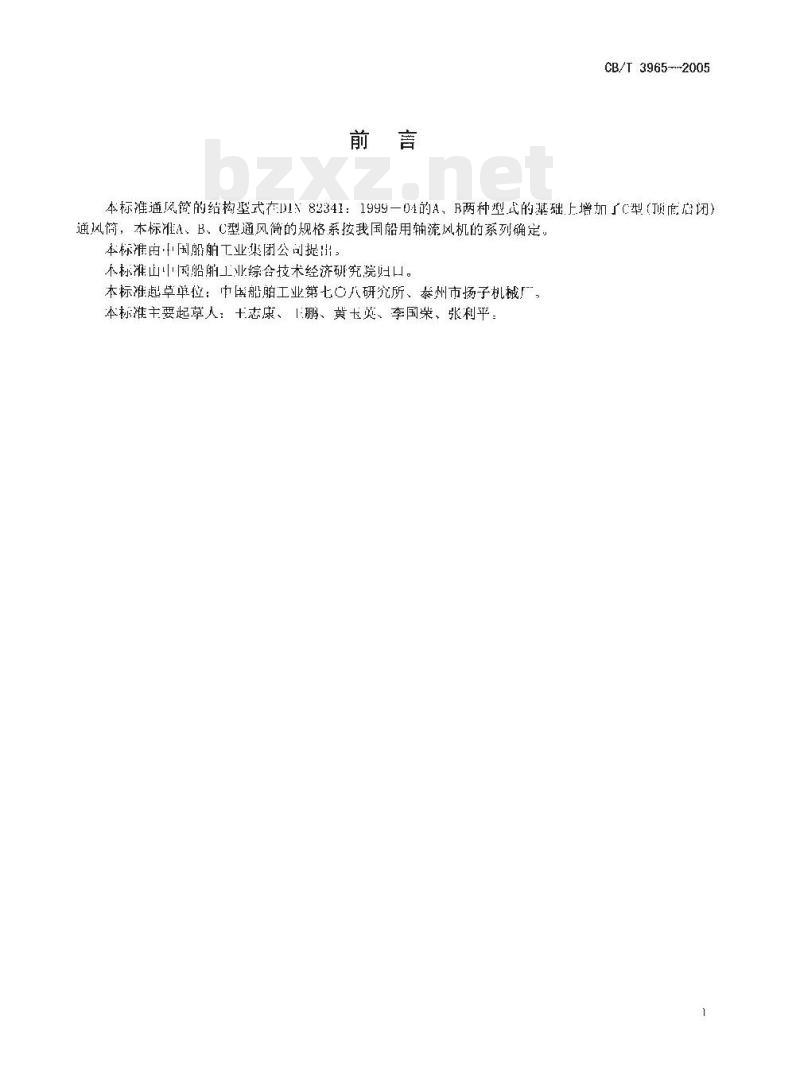

本标准通风筒的结构型式在D182341：1999一04的A，B两种型式的础上增加了C型（顶而启闭）逆风简，本标准A、B、C型通风筒的规格系按我国船用轴流风机的系列确定。本标准由·十国船舶工业集闭公司提出，本标准山国船舶工业综合技术经济研究院妇山。本标准起草单位：中国船舶工业第七○八研究所、泰州市扬子机械厂本标准主要起草人：十志康、1鹏、黄卡英、李国荣、张利平：1范围

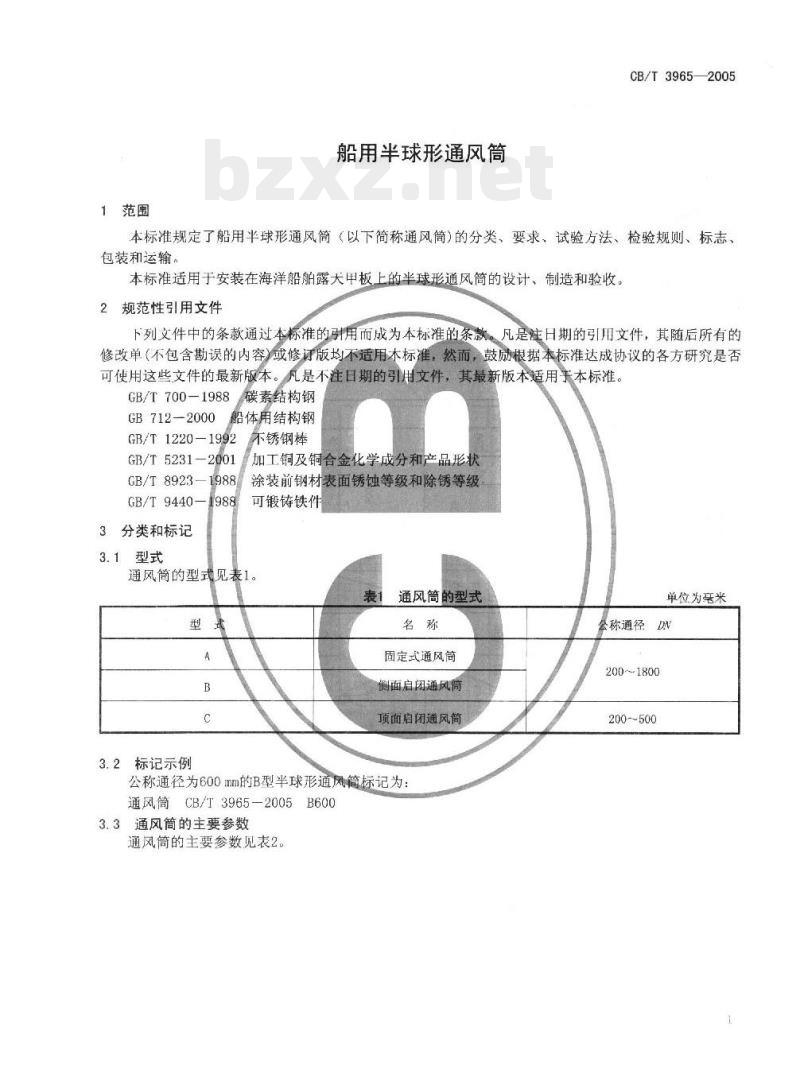

船用半球形通风筒
CB/T3965—2005
本标准规定了船用半球形通风筒（以下简称通风筒）的分类、要求、试验方法、检验规则、标志、包装和运输。
本标准适用于安装在海洋船舶露大甲板上的半球形通风简的设计、制造和验收。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用木标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T700-1988
GB712-2000
碳素结构钢此内容来自标准下载网
船体用结构钢
GB/T 1220—1992
GB/T5231—2001
GB/T8923
GB/T9440-
分类和标记
3.1型式
不锈钢棒
加工铜及铜合金化学成分和产品形状涂装前钢材表面锈蚀等级和除锈等级可锻铸铁件
通风筒的型式见表1。
通风筒的型式
固定式通风筒
3.2标记示例
侧面启闭通风筒
项面启闭通风筒
公称通径为600mm的B型半球形通风筒标记为通风筒CB/T3965-2005B600
3.3通风筒的主要参数
通风简的主要参数见表2。
单位为旁米
公称通径DA
2001800
200500
CB/T 3965—2005
H1-gxoel
H1-5*EZ1
4要求
4.1结构和尺寸
4.1.1A型通风筒的结构和主要尺寸见图1和表2。1-风帽；2-吊耳：3-支撑板：4-风筒：5-防鼠网（或防火网）图1A型通风筒结构
CB/T3965—2005
CB/T 3965—2005
4.1.2B型通风简的均和1您尺小见图2知表2。检查孔的尺寸参照表37手柄：8支撑板：9-捐示棒：10·风简：11-锥齿轮组：12-检查孔图2B型通风筒结构
表3检查孔尺寸
公称通径
『的最小尺寸
150或120×150
550 -.1200
200或150×200
单位为毫米
单位为毫米
250 或160×300
4.13（型通风简的结构和变尺寸见图3和表2。1于轮：2-螺杆：3-风雨密盖：4-帛耳：5-密填料：6-风相：7防鼠网或防火网)：8-风简：9-支撑板：10-指示样图3C型通风筒结构
4.1.4简体、情直径偏差为土3mm：垂直度偏差为2h/1000（h为简体高度）。4.2材料
通风简的士要零件材料见表4。
CB/T 39652005
CB/T3965--20C5
零件名称
风帽、风雨密盖
防鼠网（防火网）
密封填料
指示棒
4.3外观质量
船体用结构钢
碳素结构钢
不锈钢
加工黄铜
不锈钢
可锻铸铁
碳素结构钢
氯丁橡胶
碳素结构钢
通风筒表面应无扭曲、歪斜现象4.3.2
表4主要零件材料
Q235-A
1Cr18Ni9
ICr17Ni17
KIT300-06
标准号
GB712-2000
GB/T 700-1988
GB/T1220-1992
GB/T5231-2001
GB/T 1220-1992
GB/T9440-1988
GB/T700-1988
抗张强度不低于14.7MPe邵氏硬度HA35-45Q235-A
夹渣、烧穿、未溶合的缺陷。
通风筒焊接表面应无裂纹、
GB/T 700-1988
4.3.3通风筒钢质零件的表面除锈应达到GB/T8923-1988规定的Sa2级或St2级，然后涂两道防锈底漆。
4.4密封性
4.4.1B、C型通风筒的风雨密盖启闭应无卡滞，活动部分应涂中性润滑油脂4.4.2B、C型通风筒风雨密盖上的密封填料与风筒接触的压痕宽度应不小于1/2筒体序度。4.4.3B、C型通风简应无水珠或水渍5试验方法
5.1尺寸
用量具检查筒体、
风帽的直径和垂直度偏差。结果应符合41.4的要求5.2外观
用目测方法进行外观检查。结果应符合4.3的要求，5.3启闭
通过摇手柄或转动手轮进行通风简的启闭试验。结果应符合4.4。1的要求5.4密性
5.4.1在风雨密盖的密封填料上均匀地涂以白粉，关紧风雨密盖，然后开启，检查密封填料与风筒边缘接触的压痕宽度。结果应符合4.4.2的要求。5.4.2用直径不小于12.5mm的喷嘴，水压不低于0.25MPa，在距通风筒不超过1.5m处进行冲水，冲水时间3min。结果应符合4.4.3要求。6检验规则
6.1检验分类
通风筒的检验分为型式检验和出厂检验。6.2型式检验
6.2.1检验时机
有下列情况之一时应进行型式检验：产品首批生产：
结构、材料、工艺有较大变化：非连续批次生产；
产品转厂生产：
主管部门认为有必要。
检验项目
型式检验的项用按表5：
检验项目
要求的章条号
表5检验项目表
试验方法的竞条号
4. 3. 1. 1. 3. 2, 4. 3. 3
4. 4. 2. 4. 4. 3
注：“·”表示应检验项目，“——”表示不检验项月。检验样品的数量
每规格通风篇一只。
型式检验
CB/T3965—2005
出厂检验
6.2. 4判定规则
通风简按表5规定项口检验，全部符个要求时，则判为型式检验合格。若有不符合要求的项山，允许修整后逊行复验，复验符合要求，可判为型式检验个格。若复验仍有不符合要求的项目，则判为型式检验小合格。
6.3出厂检验
6.3.1通风简验验项目按表5要求6.3.2每！通风简均需做出厂检验，6.3.3按表5规定项目检验，全部符合要求的通风翁，判为出厂检验合格，老有检验项月不符合要求的道风简，允许返修进行复验，复验符合要求，叫判为白厂检验合格，若复验仍有不符合娶求的项目，则判为该！通风简出厂检验不合格。7标志、包装和运输
7.1产品标志
在产品明显部位应标明下别产品标志：制造厂名或寄标：
产品名称：
品规格：
制造口期或生产批号；
检验合格印帝。
1.2包装和运输
产品包装可用节创或桩架木箱。产品创装箱内盘附有产品检验合格证通风简在运输中垃采取必要的防谢措施，并避免撞击，20096100
