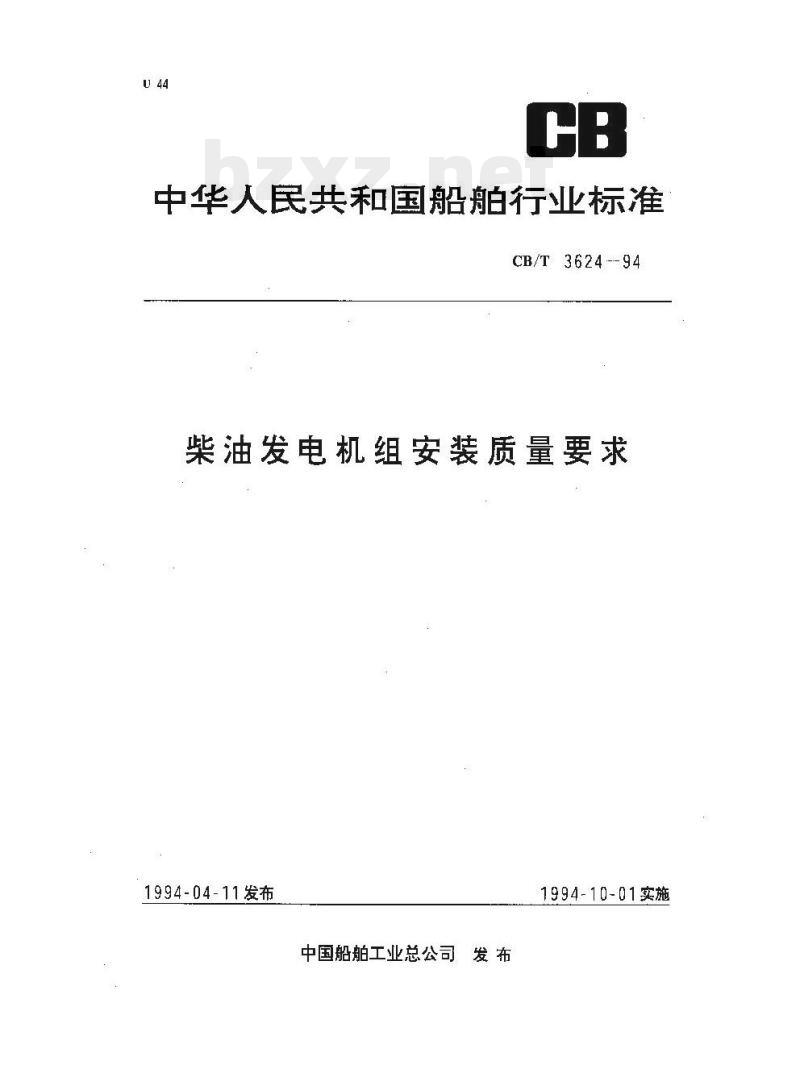

中华人民共和国船舶行业标准
CB/T3624--94
柴油发电机组安装质量要求
1994-04-11发布
中国船舶工业总公司发布
1994-10-01实施

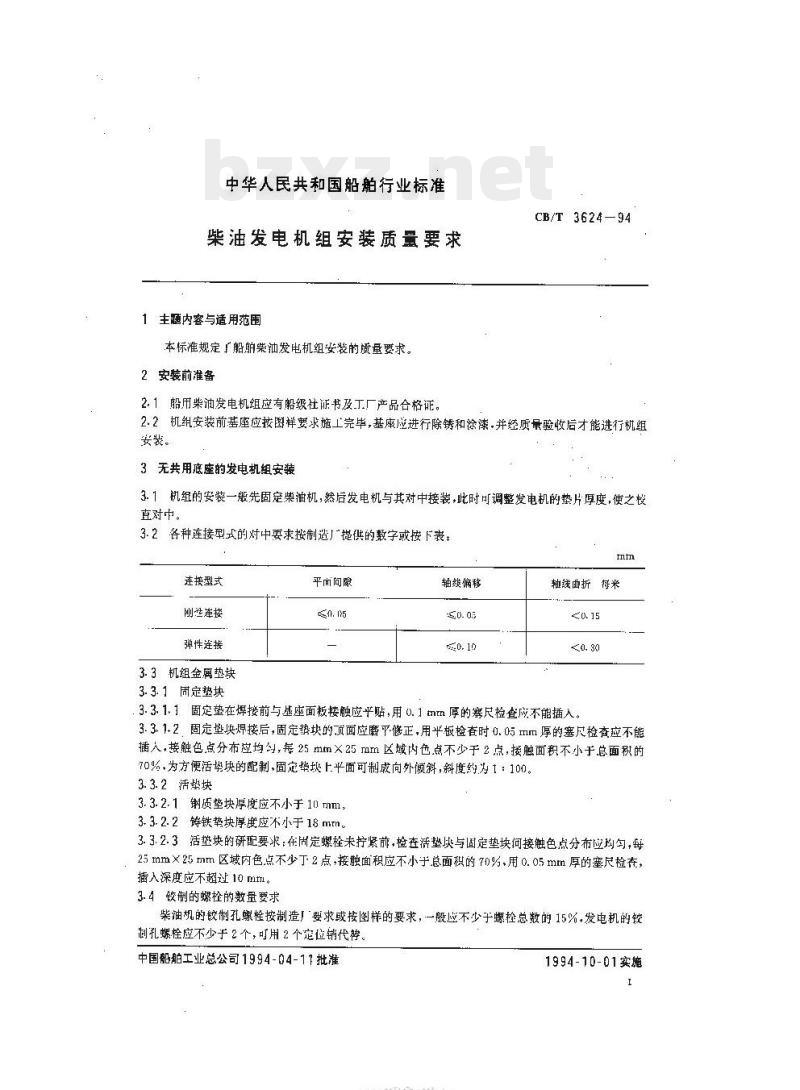

中华人民共和国船舶行业标准
柴油发电机组安装质量要求
1主题内容与适用范围
本标准规定广船舶柴油发电机组安装的质量要求。2安装前准备
CB/T 3624—94
2.1船用柴油发电机组应有船级社证书及工厂产品合格证。2.2机组安装前基座应按图样要求施上完毕，基座应进行除锈和涂漆，并经质量验收后才能进行机组安装。
3无共用底座的发电机组安装
3.1机组的安装一般先固定案油机，然后发电机与其对中接装，此时可调整发电机的垫片厚度，使之校直对中。
3.2各种连接型式的对中要求按制造厂提供的数字或按下表：m
连接型式
刚性连接
弹性连接
3.3机组金属垫块
3.3.1固定垫块
平面问隙
轴綫偏移
.0. 05
轴线曲折每米
3.3.1.1固定垫在焊接前与基座面板接触应乎贴，用0.1mm厚的寒尺检查应不能插入。3.3.1.2.固定垫块焊按后，固定热块的顶面应磨平修正，用平板检查时0.05mm厚的塞尺检查应不能插人，接触色点分布应均勺，每25mm×25ram区域内色点不少于2点，接触面积不小于总面积的70%，为方便活挚块的配制，固定垫块上平面可制成向外倾斜，斜度约,为1：100。3.3.2活垫块
3.3.2.1质垫块厚度应不小于10mm。3.3.2.2等铁挚块厚度应不小于18mm。3.3.2.3活垫块的研配要求：在固定螺栓未拧紧前，检在活垫块与固定垫块间接触色点分布应均勾，每25nm×25mm区域内色点不少于2点，接触面积应不小于总面积的70%、用0.05mm厚的塞尺检在，插入深度应不超过10mm。
3.4铰制的螺栓的数量要求
柴油机的铰制孔螺栓按制造厂要求或按图样的要求，一般应不少于螺栓总数的15%，发电机的铰制孔螺栓应不少于2个，可用2个定位销代，中国船舶工业总公司1994-04-11批准HTYKAONIKAca
1994-10-01实施

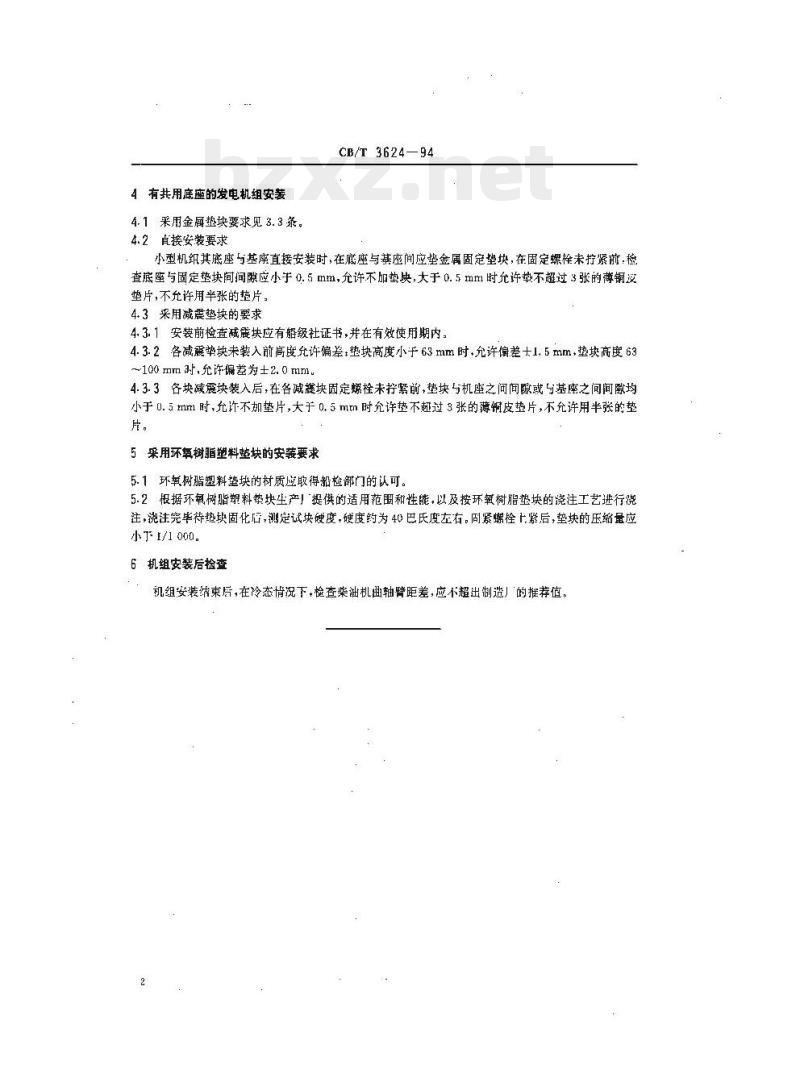

4有共用底座的发电机组安装www.bzxz.net
4.1采用金垫块要求见3.3条。
4.2直接安装要求
CB/T 3624—94
小型机织其底座与基座直接安装时，在底座与基座间应垫金属固定垫块，在固定螺栓未拧紧前，检查底座与固定垫块间间隙应小于0.5mm，允许不加垫快，大于0.5mm时允许垫不超过3张的薄铜发垫片,不允许用半张的楚片。
4.3采用减震垫块的要求
4.3.1安装前检查减度块应有船级社证书，并在有效使用期内，4.3.2各减需挚块未装入前高度允许偏差：垫块高度小于63mm时，允许偏差1.5mm，垫块高度63~100mm时，允许偏差为士2.0mm。4.3.3各块减露块装入后，在各减块固定螺栓未紧前，垫块与机座之问间隙或与基座之间间隙均小于0.5mm时，允许不加垫片，大于0.5mm时允许垫不起过3张的薄钢皮垫片，不允许用半张的垫片。
5采用环氧树脂塑料垫块的安装要求5.1环氧脂塑料垫块的材质应取得船检部门的认可。5.2根据环氧树脂料挚块生产」提供的适用范围和性能，以及按环氧树脂垫块的浇注工艺进行浇注，浣注完毕待垫块固化店，测定试块硬度，硬度约为40巴氏度左右。固紧螂栓上紧后，垫块的压缩量应小下1/1000。
6机组安装后检查

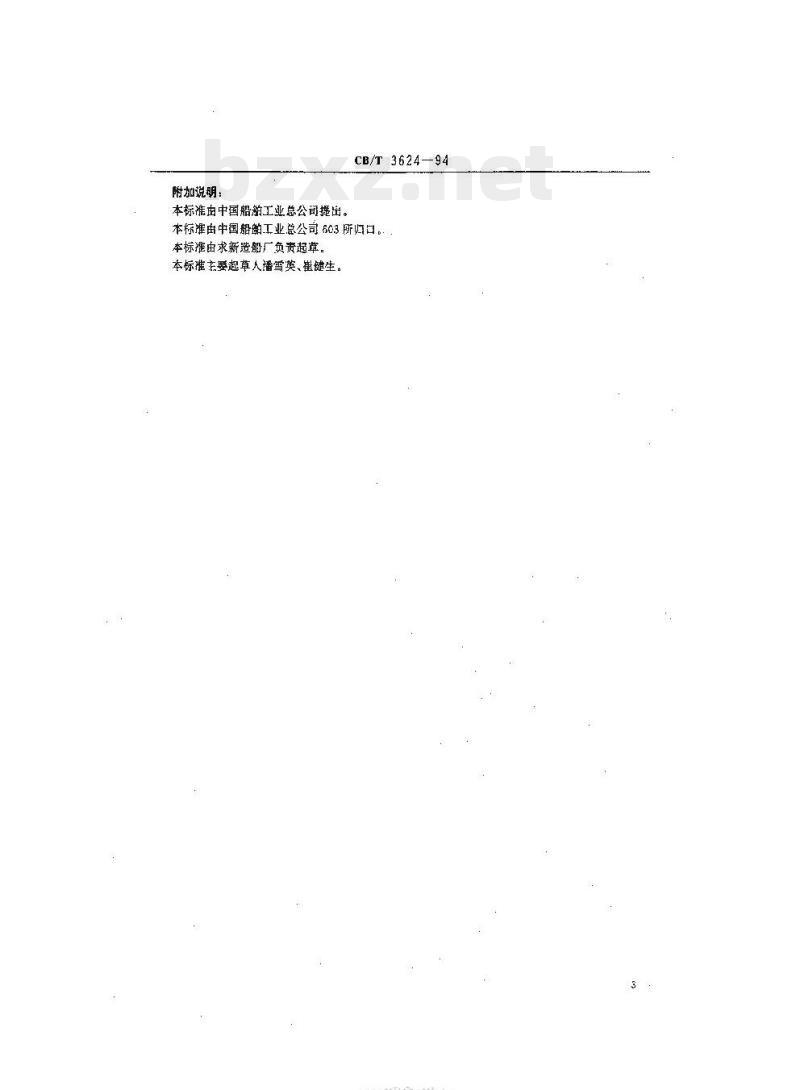

机组安装结束后，在冷态情况下，检查柴油机曲轴臂距差，应不超出制造的推荐值。附加说明：
本标准由中国船工业总公司提出。CB/T 3624—94
本标准由中国船珀工业总公司603所归口。本标推由求新造船厂负责起草。本标谁主娶起草人播雪英、崔键生。YKAONiKAca-
