【SL水利行业标准】 水利水电工程沉沙池设计规范

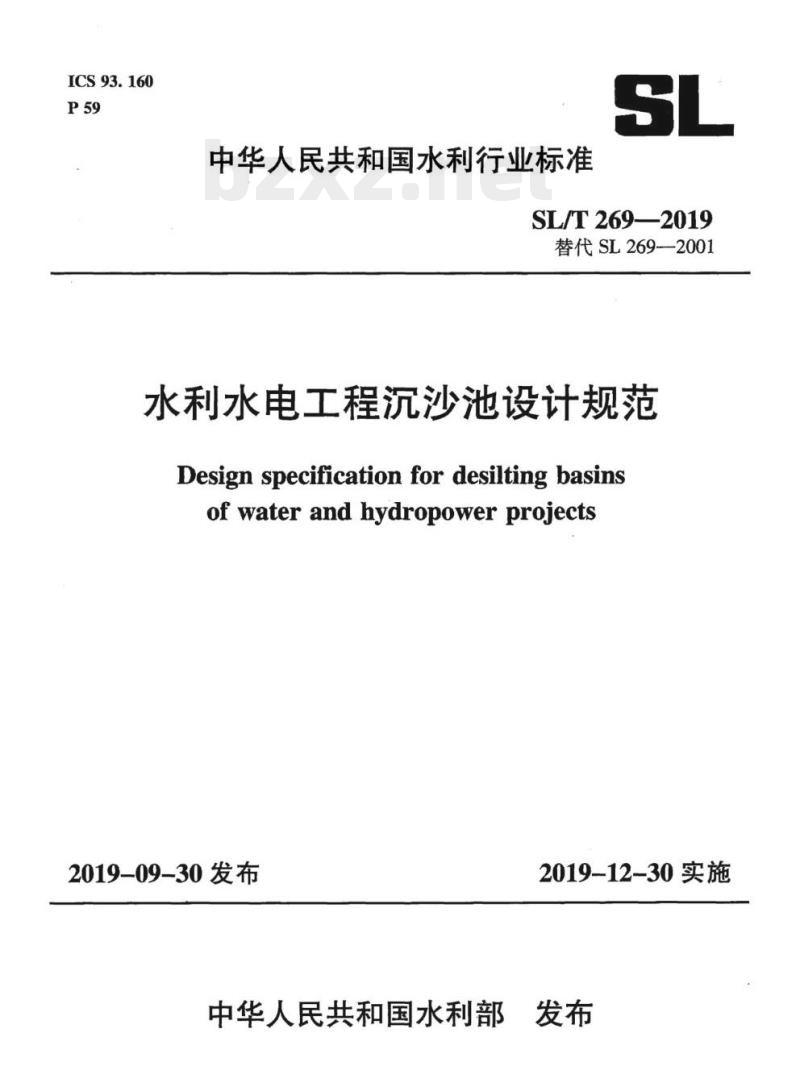

ICS93.160
中华人民共和国水利行业标准
SL/T 269—2019
替代SL269—2001
水利水电工程沉沙池设计规范
Design specification for desilting basinsof water and hydropower projects2019-09-30发布
2019-12-30实施
中华人民共和国水利部免费标准bzxz.net
中华人民共和国水利部

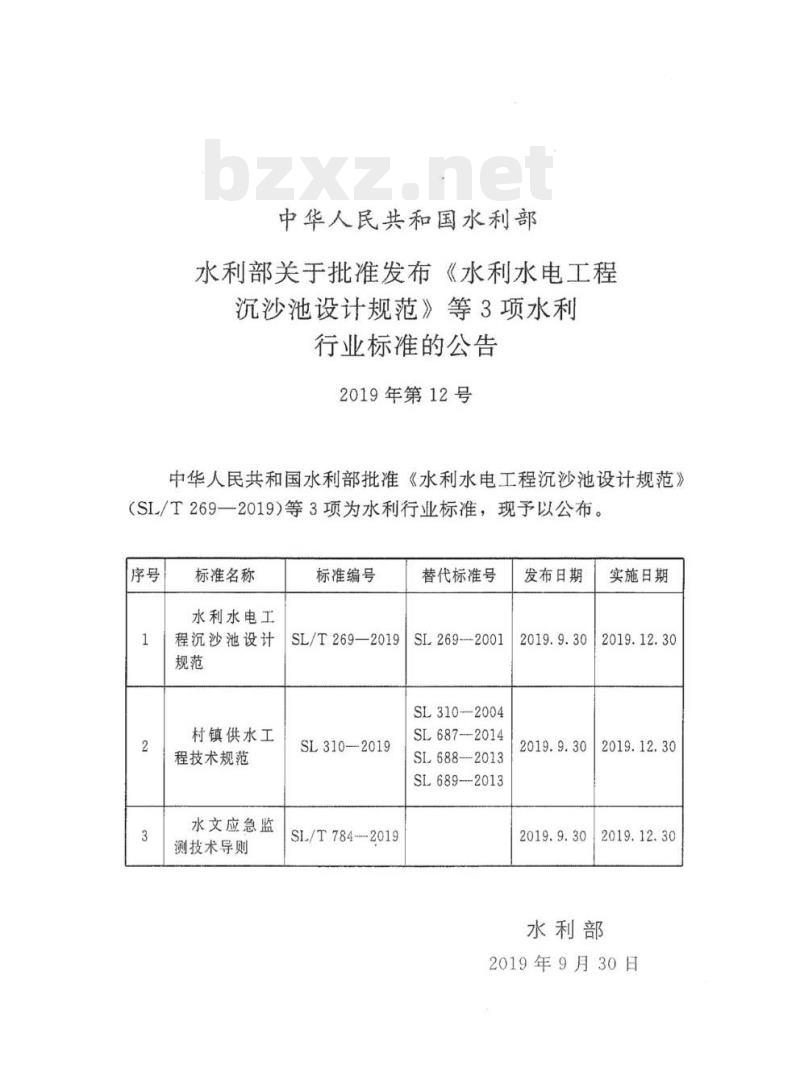

水利部关于批准发布《水利水电工程沉沙池设计规范》等3项水利
行业标准的公告
2019年第12号
中华人民共和国水利部批准《水利水电工程沉沙池设计规范》（SL/T269一2019）等3项为水利行业标准，现予以公布。序号
标准名称
水利水电工
程沉沙池设计
村镇供水工
程技术规范
水文应急监
测技术导则
标准编号
SL/T269—2019
SL310--2019
SL/T784---2019
替代标准号
SL269---2001
SL310-2004
SL687--2014
SL688--2013
SL689--2013
发布日期
2019.9.30
2019.9.30
2019.9.30
实施日期
2019.12.30
2019.12.30
2019.12.30
水利部
2019年9月30日

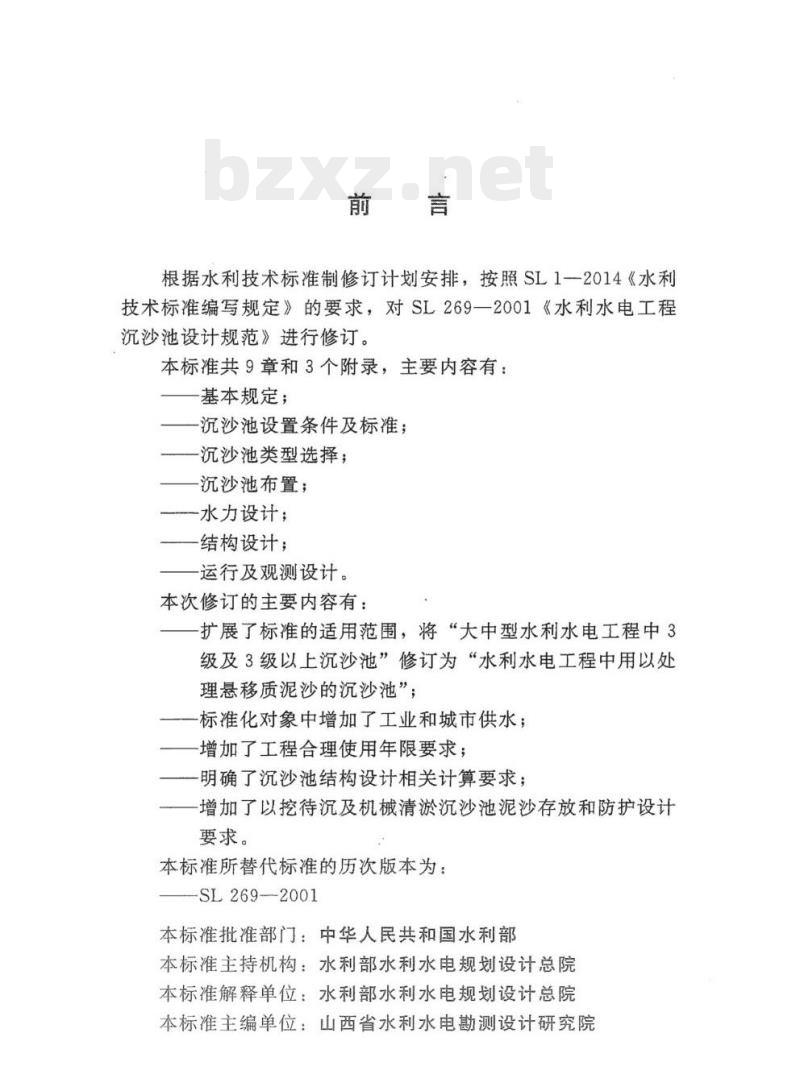

根据水利技术标准制修订计划安排，按照SL1--2014《水利技术标准编写规定》的要求，对SL269一2001《水利水电工程沉沙池设计规范》进行修订。
本标准共9章和3个附录，主要内容有：基本规定；
一沉沙池设置条件及标准；
一沉沙池类型选择；
一沉沙池布置；
一水力设计；
一结构设计；
运行及观测设计。
本次修订的主要内容有：
扩展了标准的适用范围，将“大中型水利水电工程中3级及3级以上沉沙池”修订为“水利水电工程中用以处理悬移质泥沙的沉沙池”；
标准化对象中增加了工业和城市供水；一增加了工程合理使用年限要求：明确了沉沙池结构设计相关计算要求；一增加了以挖待沉及机械清淤沉沙池泥沙存放和防护设计要求。
本标准所替代标准的历次版本为：-SL269--2001

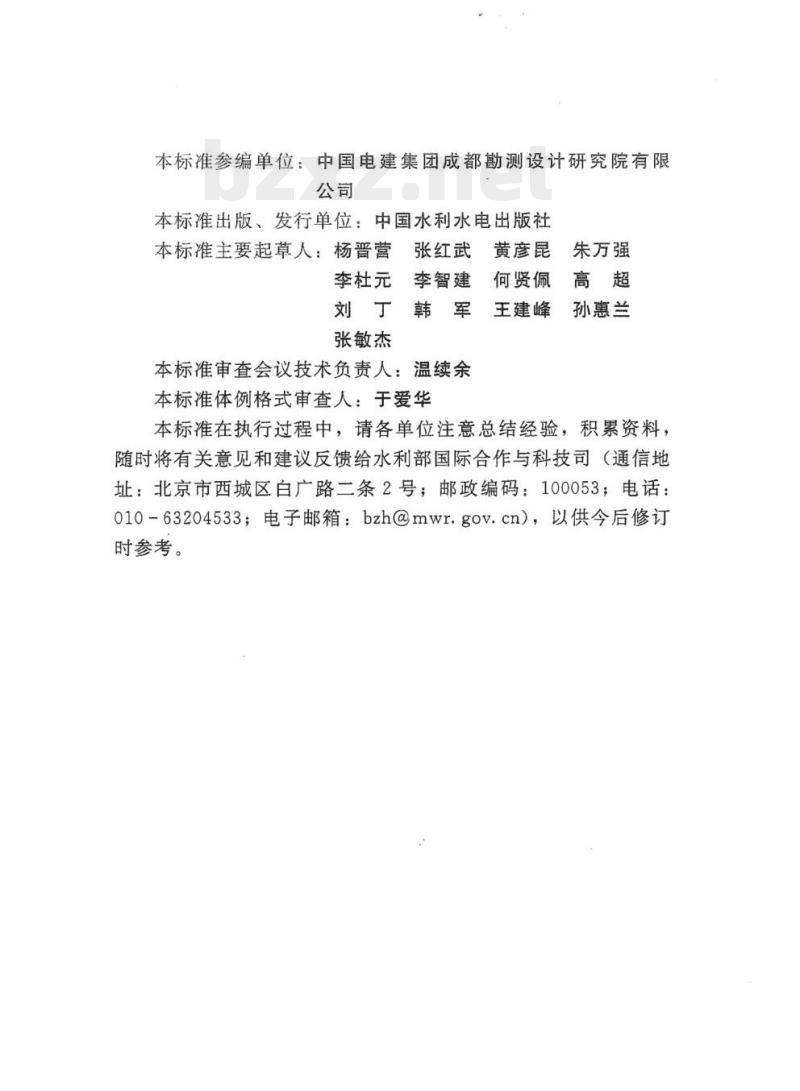

本标准批准部门：中华人民共和国水利部本标准主持机构：水利部水利水电规划设计总院本标准解释单位：水利部水利水电规划设计总院本标准主编单位：山西省水利水电勘测设计研究院本标准参编单位：中国电建集团成都勘测设计研究院有限公司
本标准出版、发行单位：中国水利水电出版社本标准主要起草人：杨晋营
张红武黄彦昆
李杜元
李智建
何贤佩
刘丁韩军
王建峰
张敏杰
本标准审查会议技术负责人：温续余本标准体例格式审查人：于爱华朱方强
孙惠兰
本标准在执行过程中，请各单位注意总结经验，积累资料：随时将有关意见和建议反馈给水利部国际合作与科技司（通信地址：北京市西城区白广路二条2号；邮政编码：100053；电话：010-63204533；电子邮箱：[email protected]），以供今后修订时参考。
基本规定
3.1一般规定
3.2基本资料
3.3人池含沙量及颗粒级配·
4沉沙池设置条件及标准
4.1灌溉及供水工程沉沙池设置条件及标准4.2水电站沉沙池设置条件及标准沉沙池类型选择
沉沙池布置·
6.1一般规定
6.2定期冲洗式沉沙池
连续冲洗式沉沙池
条渠沉沙池：
7水力设计
7.1一般规定
7.2工作段主要尺寸计算
7.3泥沙沉降计算·
7.4水力冲洗式沉沙池冲洗计算·结构设计
运行及观测设计
9.1运行设计
9.2水沙观测设计·
9.3安全监测设计..·
附录A泥沙沉降计算方法
A.1一般规定
水面线计算
沉降率计算
淤积计算
附录B
附录C
灌溉及供水工程定期冲洗式沉沙池冲洗计算沉沙池有压及无压排沙水力学计算C.1有压排沙水力学计算
C.2无压排沙水力学计算
标准用词说明
标准历次版本编写者信息
条文说明
1.0.1为统一水利水电工程沉沙池的设计原则和技术要求，提高设计质量，制定本标准。
1.0.2本标准适用于水利水电工程中用以处理悬移质泥沙的沉沙池设计。
沉沙池设计应符合下列规定：
做好基本资料收集、分析工作。满足工程总体规划设计、环境保护等方面的要求。进行技术经济比较。
进行运行设计，并与枢纽工程的运行协调一致。4
5综合利用工程实践和科学成果，积极慎重采用新技术、新工艺、新材料
1.0.4对重要工程应采用数学模型计算、物理模型试验等方法，确定沉沙池布置型式与主要尺寸。1.0.5本标准主要引用下列标准：GB/T50159河流悬移质泥沙测验标准GB51247水工建筑物抗震设计标准SL42
河流泥沙颗粒分析规程
水工混凝土结构设计规范
水利水电工程等级划分及洪水标准水闸设计规范
水利水电工程边坡设计规范
水利水电工程水力学原型观测规范水利水电工程合理使用年限及耐久性设计规范水利水电工程安全监测设计规范SL744
水工建筑物荷载设计规范
1.0.6水利水电工程沉沙池设计除应符合本标准规定外，尚应符合国家现行有关标准的规定。1
2术语
2.0.1沉沙池desiltingbasin
用以沉降挟沙水流中泥沙颗粒大于设计沉降粒径的悬移质泥沙，降低水流中含沙量的建筑物。按运行方式，可分为水力冲洗式沉沙池和非冲洗式沉沙池。
2.0.2定期冲洗式沉沙池periodicflushingdesiltingbasin沉沙与冲洗交替运行的沉沙池。定期冲洗式沉沙池可分为单室式和多室式。
2.0.3连续冲洗式沉沙池continuousflushingdesiltingbasin连续供水的同时，将沉落的泥沙连续不断地冲排向下游的沉沙池。连续冲洗式沉沙池可分为单室式和多室式。2.0.4条渠沉沙池desiltingchannel利用天然洼地、滩涂，筑成的长度较长的宽浅土渠沉沙池。淤满后可还耕或清淤后可重复利用，也可应用于堤防淤培。2.0.5机械清淤沉沙池desiltingbasinsuitableformechanicaldred-ging
利用吸泥或挖泥机械设备进行清淤的沉沙池。2.0.6工作段workingsection
沉沙池中用于沉降泥沙的主要池段。2.0.7工作长度workinglength
沉沙池工作段长度。
2.0.8工作宽度workingwidth
工作段净宽度，当为梯形断面时，为正常水位以下的平均净宽度。
2.0.9工作深度workingdepth
工作段正常水位以下至泥沙淤积高程之间的水深。2.0.10工作流量
workingflow
连续冲洗式沉沙池为引用流量与冲沙流量之和：设置排沙孔的定期冲洗式沉沙池为引用流量与池末排沙底孔的排沙流量之和，不设置排沙孔的定期冲洗式沉沙池和非冲洗式沉沙池为引用流量。
2.0.11池室basinchamber
按工作流量、工作宽度和工作深度，由高于正常水位的隔墙，将工作段平行水流方向分成的若干室区。2.0.12池厢basintank
定期冲洗式沉沙池中，根据冲沙流量，由高于设计淤积面以上冲沙水位的隔墙，将池室平行水流方向分隔成的若干厢体。2.0.13溢流堰区overflowarea
定期冲洗式灌溉及供水工程沉沙池工作段尾部设有溢流堰引取表层水的区段。
2.0.14过机多年平均含沙量averageannual sedimentconcentration throughturbine
通过水轮机或水泵的多年输沙量与过机多年引水量之比。2.0.15粗粒径含沙量coarsesedimentconcentration大于沉沙池设计最小沉降粒径的悬移质泥沙含量。3
3基本规定
3.1一般规定
3.1.1应根据沉沙池所属水利水电工程等别及其在工程中的作用和重要性，按SL252确定沉沙池级别。3.1.2沉沙池洪水标准应根据建筑物级别按SL252确定3.1.3沉沙池建筑物合理使用年限应根据所属工程的建筑物类别和级别按SL654确定。
3.2基本资料
沉沙池设计应收集下列基本资料：地形、地质资料。
2工程所在河段悬移质含沙量、颗粒级配和水温资料。3悬移质泥沙矿物成分和硬度资料（针对泵站、水电站）。沉沙池冲排沙道出口为天然河道时，出口处天然河道的4
水位流量关系。
沉沙池边墙临近天然河道时，该河段水位流量关系。严寒地区河流冰情和气温资料。河流污物来源及其特性。
应根据沉沙池类型收集下列相关专业资料：沉沙池引渠、输水道水位。
设计引用流量及其过程。
3引渠及输水道水流沙能力。
4水轮机、水泵过流部件耐磨性能、抗磨措施及大修间隔，水轮机工作水头及泵站特征扬程。5灌区渠系布置、干支渠水流挟沙能力、灌区调节水库资料、灌区土壤粒径、灌溉效益及环境评价。6工业和城市供水输（引）水系统布置及水处理厂对泥沙4
