【DZ地质矿产行业标准】 取芯金刚石岩芯钻探管材螺纹

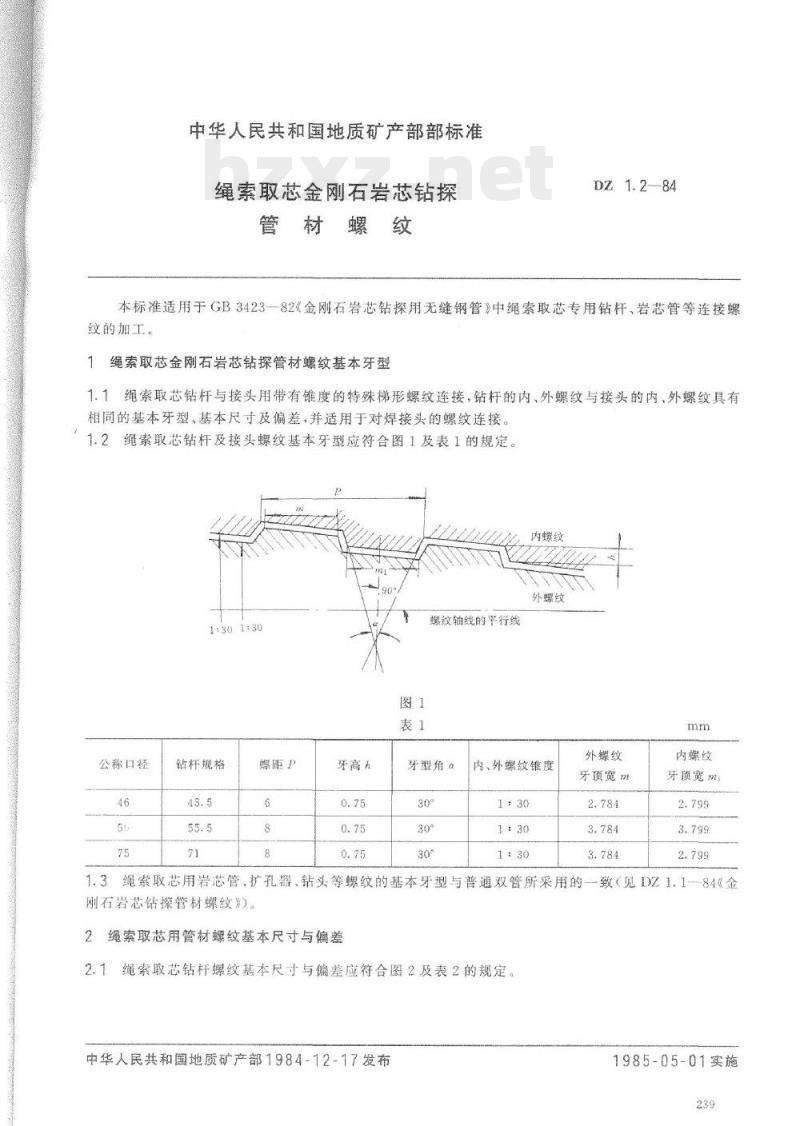

中华人民共和国地质矿产部部标准绳索取芯金刚石岩芯钻探
管材螺纹
本标准适用于GB3423-82《金刚石岩芯钻探用无缝钢管》中绳索取芯专用钻杆、岩芯管等连接螺纹的加工。
绳索取芯金刚石岩芯钻探管材螺纹基本牙型1.1绳索取芯钻杆与接头用带有锥度的特殊梯形螺纹连接，钻杆的内、外螺纹与接头的内、外螺纹具有相同的基本牙型、基本尺寸及偏差，并适用于对焊接头的螺纹连接。1.2绳索取芯钻杆及接头螺纹基本牙型应符合图1及表1的规定。内螺纹
外螺纹
1:301:30
公称口径Www.bzxZ.net
钻杆规格
螺鹿P
牙高系
螺纹轴线的平行线
牙型角α
内、外螺纹罐度
外螺纹
牙项宽m
内螺纹
牙顶宽m
1.3绳索取芯用岩芯管，扩孔器、钻头等螺纹的基本牙型与普通双管所采用的-致（见DZ1.1--84《金刚石岩芯钻探管材螺纹》）。

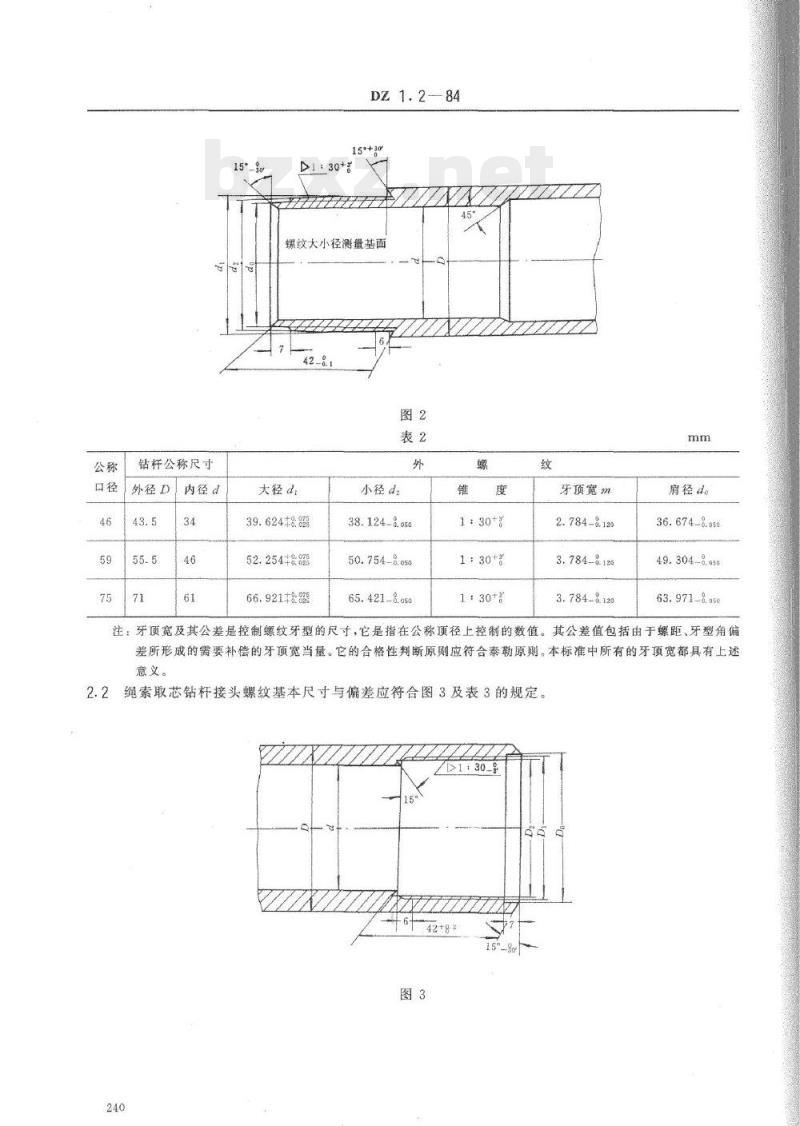

绳索取芯用管材螺纹基本尺寸与偏差2.1绳索取芯钻杆螺纹基本尺寸与偏差应符合图2及表2的规定。中华人民共和国地质矿产部1984-12-17发布1985-05-01实施
钻杆公称尺寸
外径D
内径d
15*+30
D：30+
螺纹大小径测蟹基面
大径dr
39.6248:825
52.254半8：825
66.9218825
小径de
38.124-8.05
50.754-8.o5o
65.421-8.050
牙顶宽m
2.784-8.120
3.784-8.126
3.784-0120
肩径d。
36.674-8.050
49.304-8.050
63.971-8.os
注：牙顶宽及其公差是控制螺纹牙型的尺寸，它是指在公称项径上控制的数值。其公差值包括由于螺距、牙型角偏差所形成的需要补偿的牙顶宽当量。它的合格性判断原则应符合泰勤原则。本标准中所有的牙顶宽都具有上述意义。

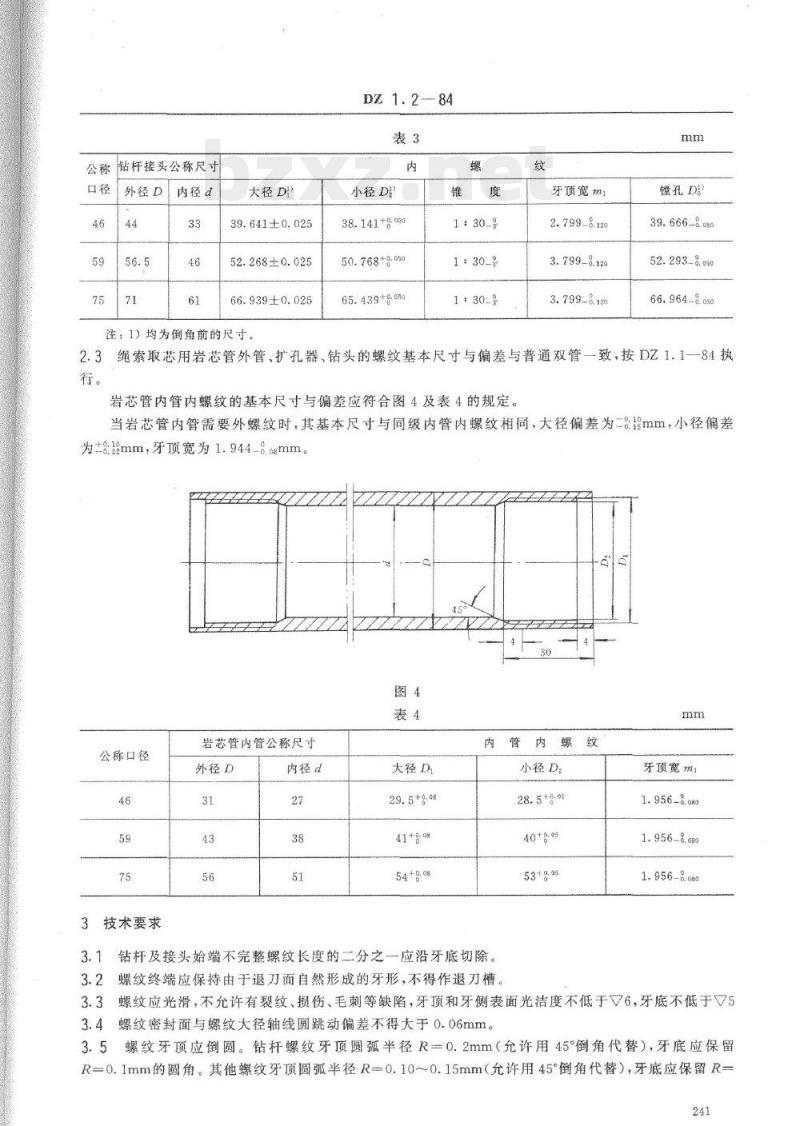

2.2绳索取芯钻杆接头螺纹基本尺寸与偏差应符合图3及表3的规定。42+8
钻杆接头公称尺寸
外径D
内径d
大径DI
39.641±0.025
52.268±0.025
66.939±0.025
注：1）均为倒角前的尺寸。
小径D
38.141+g.0o
50.768+g.050
65.439+g.ono
1:30-%
1:30号
牙顶宽ml
2.799-8.120
3.799-8.120
3.799-8.120
镗孔D
39.666-8oo
52.293-8.050
66.964-8.050
2.3绳索取芯用岩芯管外管，扩孔器、钻头的螺纹基本尺寸与偏差与普通双管一致，按DZ1.1一84执行。
岩芯管内管内螺纹的基本尺寸与偏差应符合图4及表4的规定。当岩芯管内管需要外螺纹时，其基本尺寸与同级内管内螺纹相同，大径偏差为二8:1mm，小径偏差为±81mm，牙顶宽为1.944-8.0gmm。图4
公称口径
技术要求
岩芯管内管公称尺寸
外径D
内径d
大径D,
管内螺纹
小径D
钻杆及接头始端不完整螺纹长度的二分之一应沿牙底切除。螺纹终端应保持由于退刀面自然形成的牙形，不得作退刀槽。mm
牙顶宽ml
1.956-8.o8o
1.9568.co
1.956-8.08o
螺纹应光滑，不允许有裂纹、损伤、毛刺等缺陷，牙顶和牙侧表面光洁度不低于√6，牙底不低于53.4
螺纹密封面与螺纹大径轴线圆跳动偏差不得大于0.06mm。螺纹牙顶应倒圆。钻杆螺纹牙顶圆弧半径R=0.2mm（允许用45°倒角代替），牙底应保留3.5
R=0.1mm的圆角。其他螺纹牙顶圆弧半径R=0.10～0.15mm（允许用45倒角代替），牙底应保留R=241
0.050.1mm圆角。

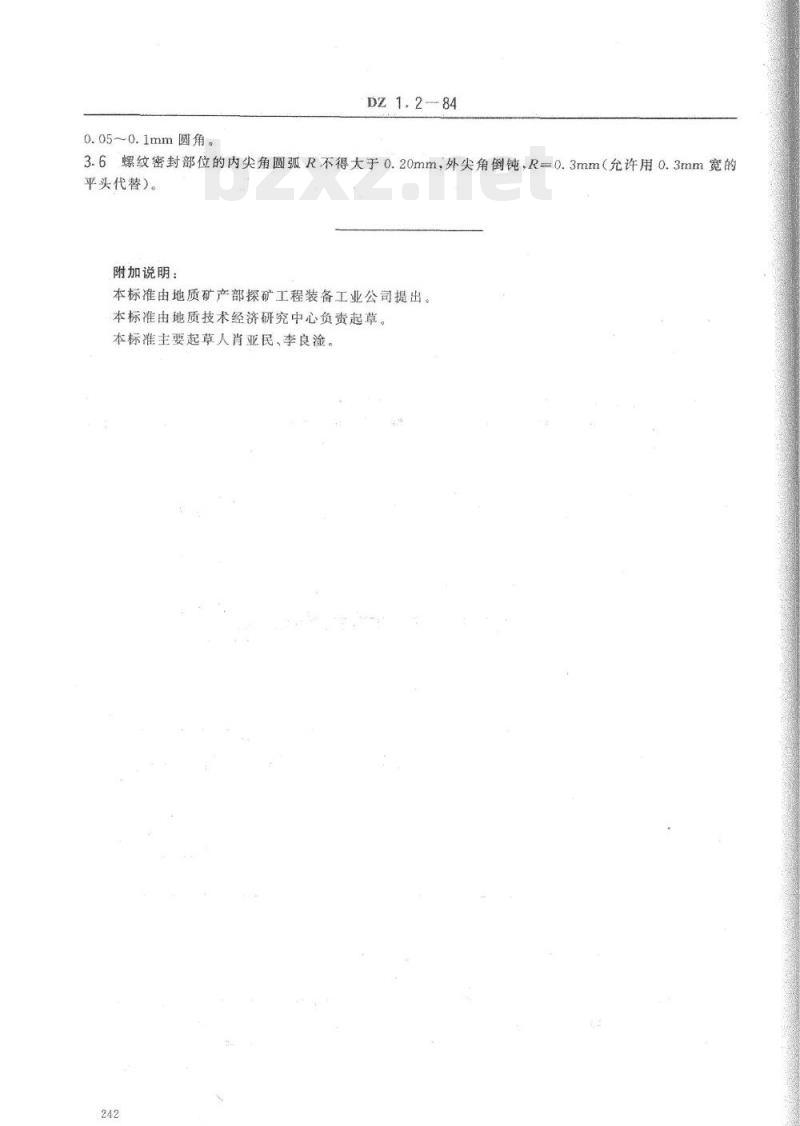

3.6螺纹密封部位的内尖角圆弧R不得大于0.20mm，外尖角倒饨，R=0.3mm允许用0.3mm宽的平头代替）。
附加说明：
本标准由地质矿产部探矿工程装备工业公司提出。本标准由地质技术经济研究中心负责起草。本标准主要起草人肖亚民、李良涂。242
