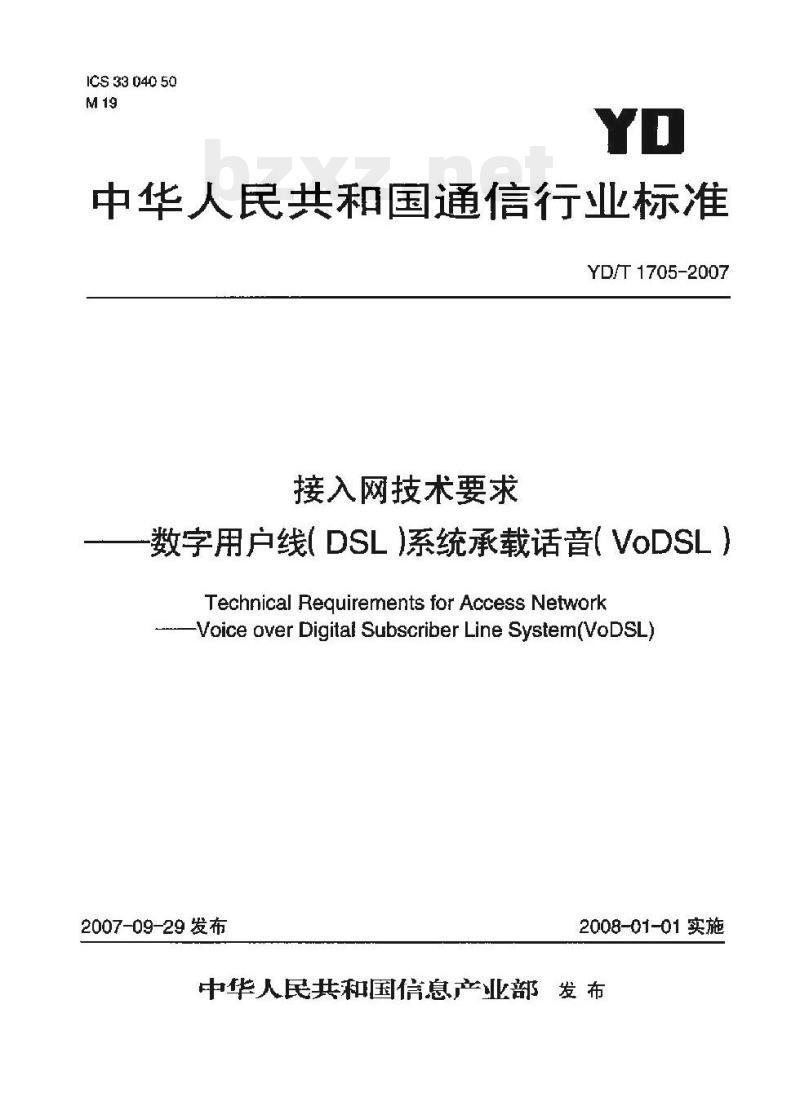

中华人民共和国通信行业标准
YD/T1705-2007
接入网技术要求
数字用户线（DSL）系统承载话音（VoDSL）Technical Requirements for Access NetworkVoice over Digital Subscriber Line System(VoDsL)2007-09-29发布
2008-01-01实施
中华人民共和国信息产业部发布前

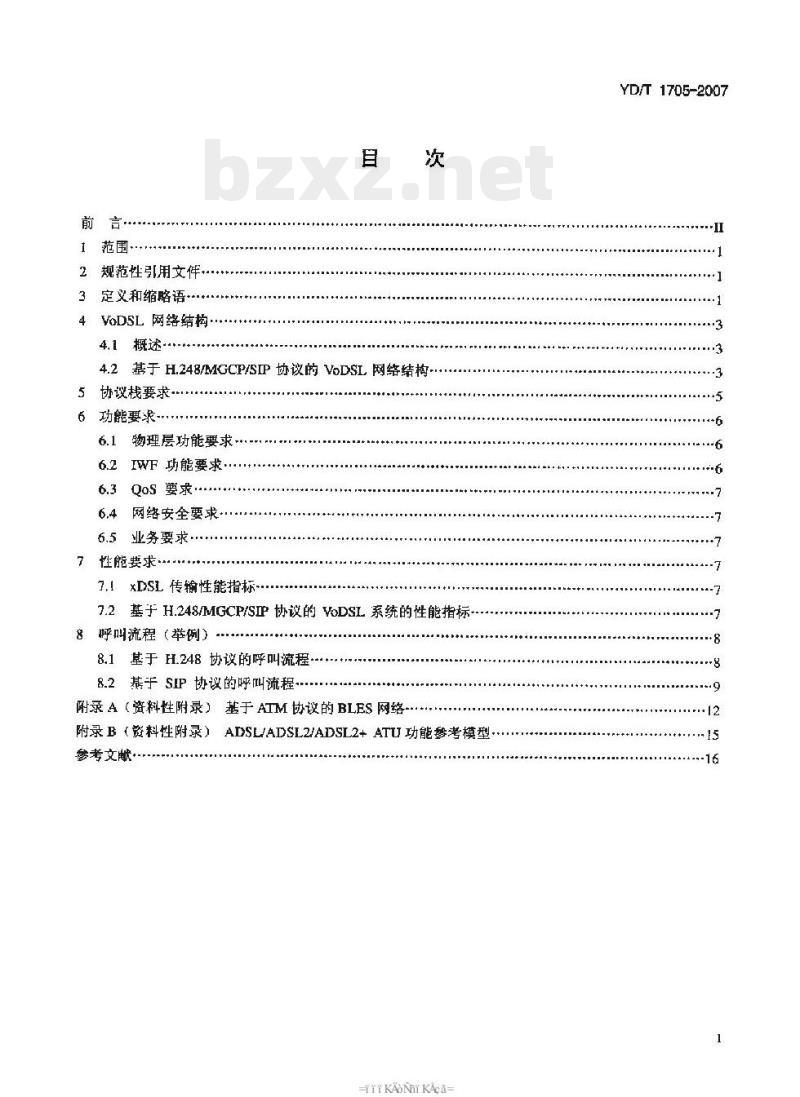

1范围·
2规范性引用文伴
3定义和缩略语
4VoDSL网络结构·
4.1概述-
4.2基于H.248/MGCP/SIP协议的VoDSL网络结构-5
协议栈要求
功能要求
物理层功能要求
IWF功能要求..
Qos要求
网络安全要求
6.5业务要求…··
7性能要求·
7！xDSL传输性能指标-
7.2基于H.248/MGCP/SIP协议的VoDSL系统的性能指标8呼叫流程（举例）
8.1基于H.248协议的呼叫流程·8.2基于SIP协议的呼叫流程
附录A（资科性附录）基于ATM协议的BLES网络附录B（资料性附录）ADSLIADSL2IADSL2+ATU功能参考模型参考文嵌.·
-TTKAONTKAc=
YD/T 1705-2007
本标准是数字用户线（DSL）系列标准之一，该系列标准的结构预计如下：1、YD/T1185-2002接入网技术要求-—单线对商比特率数字用户线（SHDSL）；2. YD/T 1239-2002
YD/T 1705-2007
接入网技术要求一数字用户线（DSL）基高速数字用户线（VDSL）系统：3.YDT1323-2004接入网技术要求—不对称数字用户线（ADSL）；5接入网技术要求一一频谱扩展的第二代不对称数字用户线《ADSL2+)；4. YD/T 1530-2006
5，YD/T1705-2007接入网技术要求——数字用户线（DSL）系统承载话音（VoDSL）。本标准的附录A、附录B是资料性附录。本标准由中国通信标准化协会提出并归口。本标推起草单位：信息产业部电信研究院本标准主要起草人：赵
苹、敖立、程强、刘谦、党梅梅、陈洁n
YD/T1705-2007

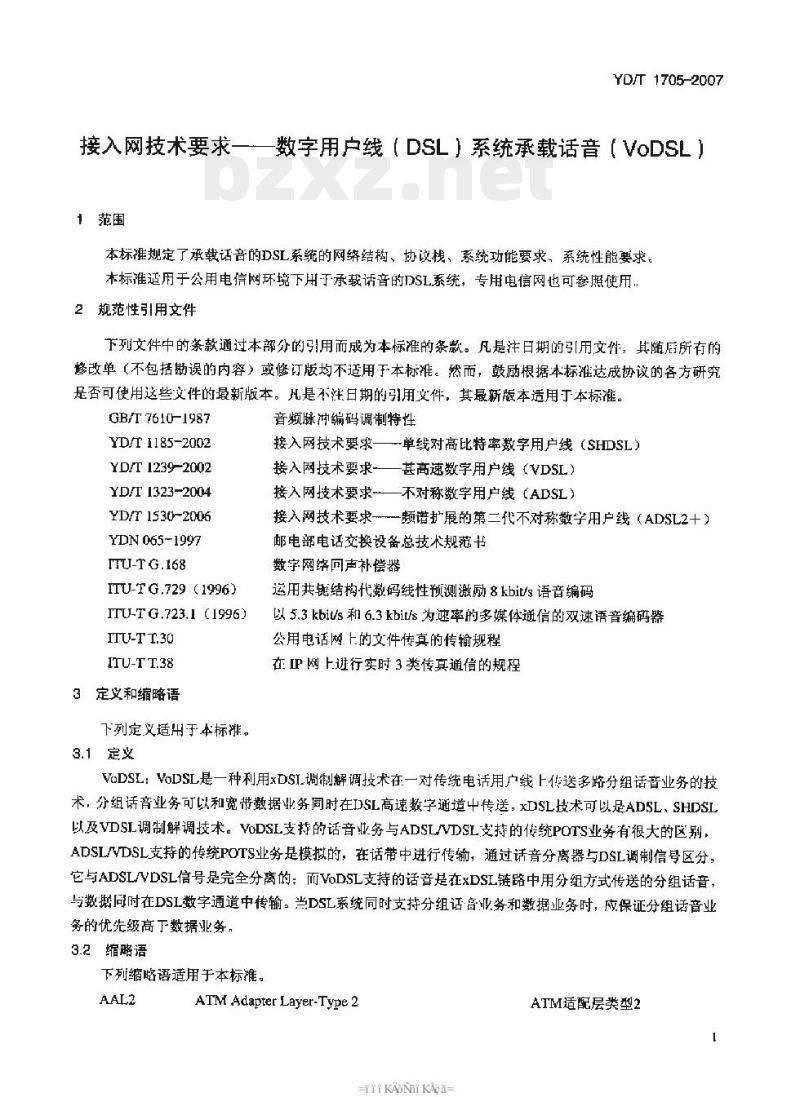

接入网技术要求一一数字用户线（DSL）系统承载话音（VoDSL）1范围
本标推规定了承载话音的DSL系统的网结构、协议栈、系统功能要求、系统性能要求，本标准适用于公用电信网环境下用于承载话音的DSL系统，专用电信网也可参照使用，2规范性引用文件
下列文件中的案款通过本部分的引用而成为本标准的条款。凡是注日期的引用文件，其随届所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用丁本标准，GB/T 7610-1987
YD/T 1185-2002
YD/T1239-2002
YD/T 1323-2004
YD/T1530~2006
YDN 065-1997
ITU-TG.168
ITU-T G.729 (1996)
ITU-T G.723.1 (1996)
ITU-TT.30
ITU-TT.38
3定义和缩略语
下列定义适用于本标准。
3.1定义
音频脉冲编码调制特性
接入网技术要求一一单线对高比特率数字用户线（SHDSL）接入网技术要求—甚高速数字用户线（VDSL）接入网技术要求不对称数字用户线（ADSL）接入网技术要求频谱扩展的第二代不对称数字用户线（ADSL2十）邮电部电话交换设备总技术规范书数字网络回声补偿器
运用共轨结构代数码线性预测激励8kbit/s语音编码以5.3kbit/s和6.3kbit/s为速率的多媒体信的双速语音编码器公用电话两上的文件传真的传输规程在IP网上进行实时3类传真信的规程VoDSL：VoDSL是一种利用xDSL调制解调技术在一对传统电话用广线上送多路分组话音业务的技术，分组话音业务可以和宽带数据业务同时在DSL高速数字通道中传送，xDSL技术可以是ADSL、SHDSL以及VDSL调制解调技术。VoDSL支持的话音业务与ADSLVDSL支持的传统POTS业务有很大的区别，ADSL/VDSL支持的传统POTS业务是模拟的，在话带中进行传输，通过话音分离器与DSL调制信号区分，它与ADSLVDSL信号是完全分离的：而VoDSL支持的话音是在xDSL链路中用分组方式传送的分组话音，与数据同时在DSL数字通道中传输。DSL系统同时支持分组话音业务和数据业务时，应保证分组话音业务的优先级高下数据业务，

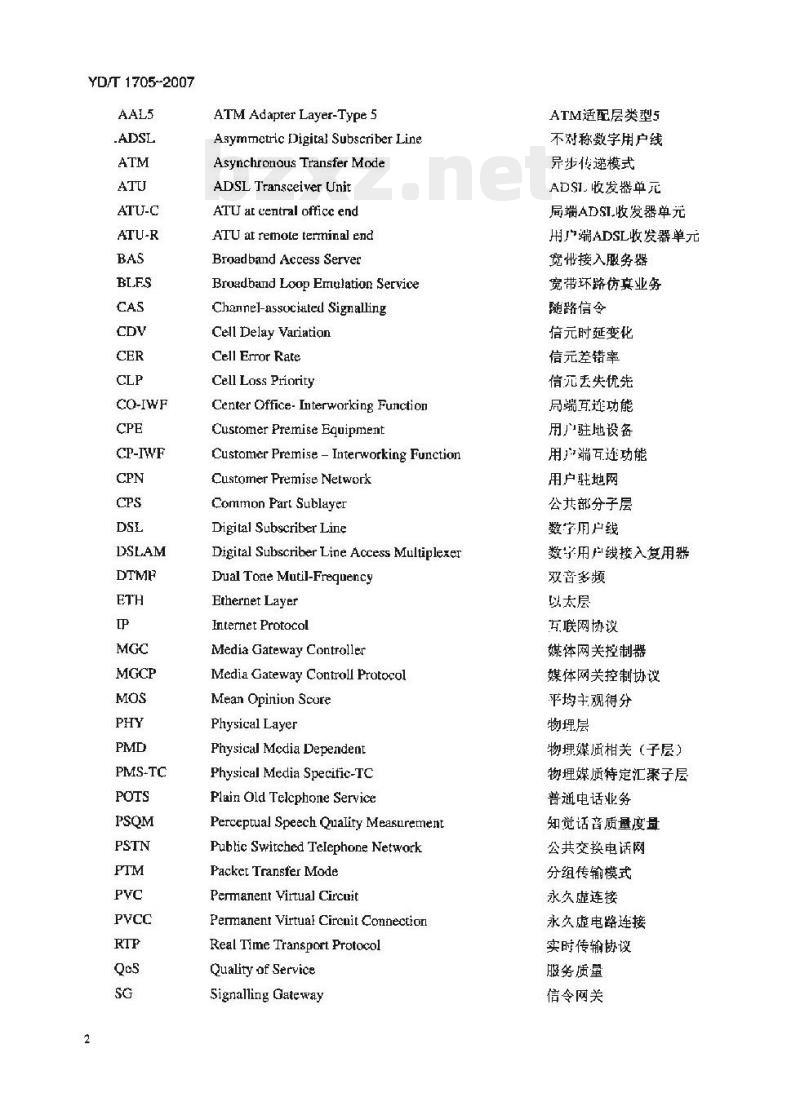

3.2缩略语
下列缩略语适用于本标准。
ATM Adapter Layer-Type 2
TT KAONT KAca=免费标准bzxz.net
ATM适配层类型2
YD/T 1705-2007
CO-IWF
CP-IWF
PMS-TC
ATM Adapter Layer-Type 5
Asymmetric Digital Subscriber LineAsynchr onous Transfer Mode
ADSL Transceiver Unit
ATU at central officc end
ATU at remote terninal end
Broadband Access Server
Broadband Loop Emulation ServiceChannel-assoc iated SignallingCell Delay Variation
Cell Error Rate
Cell Loss Priority
Center Office- Interworking FunctionCustomer Premise Equipment
Customer Premise - Interworking FunctionCustomer Premise Network
Common Part Sublayer
Digital Subscriber Line
Digital Subscriber Line Access MultiplexerDual Tone Mutil-Frequency
Ethernet Layer
Internet Protocol
Media Gateway Controller
Media Gateway Controll ProtocolMean Opiniun Score
Physical Layer
Physical Media Dependent
Physical Media Specific-TC
Plain Old Telcphone Service
Perceptual Speech Quality MeasnrementPublic Switched Telephone NetworkPacket Transfer Mode
Permanent Virtual Circuit
Pemanent Virtual Circnit ConnectionReal Time Transport ProtocolQuality of Service
Signalling Gateway
ATM适配层类型5
不对称数字用户线
异步传递模式
ADSI.收发器单元
局端ADSI.收发器单元
用广端ADSL收发器单元
宽带接入服务器
宽带环路仿真业务
随路信令
信元时延变化
信元差错率
信元去失优先
高端有功能
用驻地设备
用产端互还功能
用户驻地网
公共部分子层
数字用户线
数字用户线接入复用器
双音多频
以太层
互联网协议
媒体网关控制器
媒体网关控制协议
平均主观得分
物理层
物理媒质相关（子层）
物理媒质特定汇聚子层
普通电话业务
知觉话音质量度量
公共交换电话网
分组传输模式
永久虚连接
永久虚电路连接
实时传输协议
服务质量
信令网关
TPS-TC
Single Pair High-bit-rate Digital Subscriber LineService Specifie Convergence SublayerSwitched Virtual Connection
Switched Virtual Circuit ConnectionTime Division Multiplex
Trunk Media Gateway
Transmissian Protocal Specifie TCUser Datagram Procotol
Very-high-speed Digital Subscriber LineVirtual Channel Connection
Voice overDigital SubscriberLineVirtual Path Connection
4VoDSL网络结构
4.1概述
YD/T 1705-2007
单线对高比特率数字用户线
特定业务汇聚子层
交换式虚连接
交换式虚电路连接
时分复用
中继媒体网关
传输协议特定汇聚子层
用广数据报协议
甚高速数字用户线
虚通路连接
DSL系统承载话音
虚通道连接
本标推规定了VoDSIL的两种实现方式，一种是基于H248/MGCP/SIP的VoDSL网络：一种是基于ATM协议的BLES网络。推荐采用基于H.248/MGCP/SIP的实现方式，基于ATM协议的BLES网络见附录A。4.2基于H.248/MGCP/SIP协设的VoDSL网络结构4.2.1基于H.24B/MGCP/SIP协议的VoDSL网络逻辑功能模型基TH.248/MGCP/SIP的网络逻辑功能模型见图1：包括VaDSL用户端设备、DSLAM以及网络管理单元等功能部件.
IPIATM
SIGTRAN
网络管理单元
H248MGCP/SIP
信令统
媒体流
VoDSL用广销设备
调指解
图1基于H.248/MGCP/SIP的网络逻辑功能模型（模拟话机）WF
CPEICPN
注：数据
CPE/CPN
注：话音
VoDSL用户端设备包括CP-IWF和DSL调制解调器这两个功能模块，与CPE/CPN相连，可以向下提供10/100Base-T接口和Z接口等：向.上通过线路接口提供DSL线路调制/解调。其中话音业务经过CP-IWF模块利DSL调制解调器与模拟话机相连：数据业务不经过CP-IWF模块，经过T参考点与CPE/CPN 相连。
-TTKAONiIKAca-
YD/T 1705-2007
DSLAM提供DSL线路调制/解调、复用/解复用，通过ATM或以太网等接口与ATM/LP网络相连。网络管理单元可以通过带内或者带外方式对VoDSL系统进行管理。本标准对VoDSL系统网络管理的协议不作规定。
4.2.2参考点定义
R参考点是用VoDSL用户端设备和CPE/CPN之闻的物理接口，可以为Z接口。T参考点是DSL调制解调器与CP-IWF之间的接口，可以是10/100Base-T接口，U参考点包括U-R和U-C两个参考点，分别是VoDSL用户端设备的线路接口和DSLAM的线路接口V参考点连接DSLAM和IP/ATM网络，是物理接口，包括ATM和以太网等接口。Q参考点为DSLAM和网络管理单元之间的接口。4.2.3功能描述
4.2.3.1 DSLAM
终结和汇聚客个DSL链路，DSL链路可以是SHDSL链路、ADSL链路或者VDSL链路。如果同时提供分组话音业务和数据业务，分组话音信号业务应比分组数据具有更高的优先级。DSL雒路的汇蔡了层可以采用ATM方式或者PTM方式，如果DSL链路的汇聚子层采用ATM方式，则DSL链路应支持建立ATMVPC或VCC，提供水久虚通道连接（PVCC）或者可选支持交换虚通道连接（SVCC）。DSLAM根据上联口的不同，应具备不同的功能。提供ATM接口的DSLAM应具备ATM复用/解复用，交叉逆接及ATM流量管理功能。提供以太网接口的DSLAM应具备ATM复用/解复用、EthemetIP与ATM封装/解封装功能，以及二层或三层交换功能。如果DSL链路的汇聚子层采用PTM方式，可以提供以太网接口等。4.2.3.2VoDSL用户端设备
VoDSL用端设备包括两个功能模块：DSL调制解调器和CP-IWF。DSL调制解调器终结DSL链路，向CP-IWF提供分红话音：DSL链路可以是SHDSL链路、ADSL链路或VDSL链路。DSL调制解调器的汇聚子层可以采用ATM和PTM方式，与DSLAM的DSL链路汇聚子层保持一致。
CP-IWF是用户端五连功能，应实现话音信令和媒体的翻译和适配。CP-TWF应具备话音处理、呼IL处理、资源管理。维护管理等方面的功能，具体功能如下，·
应能够识别和生成，传送DTMF信号。接受和1执行MGC下发的拨号计划，允许的最长拨打号码与PSTN要求一致。能根据MGC下达的相关呼叫命令进行动作，例如接续中断，动态调整语音编解码方武。，应能按照MGC指令进行各类事件检测，检测用户的实际状态，例如用户摘机、拨号、挂机等事件，并且上报给MGC。
能够根据MGC的指令给出各种音信号和铃流，例如拨号音、忆音、回铃音等。能够根据MGC的命令，释放任何已经建立的连接所占用的资源以及预留的资源，应具备极性反转功能。
●应支持G.711、G.729、G.723.1等语音编码/解码，支持RTP实时语音包封装和解封装。G，711编码参见GB7610-87，G.729编码参见ITU-TG.729，G.723.1编码参见ITU-TG.723.1。应根据网络的忙闭情况，提供不同的编解码的能力。YD/T1705-2007
当资源不够时，能够向MGC返回相应的错误信息，指示不能执行所要求的动作。为避免回声，应具备回声控制功能，其回声消除器的设计应衍合ITU-TG.168建议。为提高带宽利用率，CP-IWF应具-备静音压缩的功能和舒适噪声的插入功能。应支持动态抖动缓冲管理，消除抖动对话音质景的影响。应支持H.248或MGCP或STP、TCP/UDP/TP协议族，RTP/RTCP、SNMP等协议。应支持向MGC上报启动和重启动消息，并在启动后向MGC报告其配置状况。应能根据MGC的相关命令向MGC报告出于故障，复或管理行为而造成的物理实体的状态改变，应能报告是否处于业务运行状态或者脱离了业务。能根据MGC的命令利用或者释放终结点的资源。应能动态获得IP地址或省静态配置IP地址，应支持TFTP动态升级，支持Telnel远程管理。5协设栈要求
下面主要给山基TH.248/MGCP/SIP协议的网络的协议栈根据VoDSL用户端设备和DSLAM汇聚子层采用方式的不同，协议栈也不同。图2和图3给出了基于H.248/MGCP/SIP的典型网络应用的协议栈，其中，图2中DSLAM的上联口为以太网接口,DSLAM和VoDSL用户端设备汇聚子层采用ATM方式。图3中DSLAM和VoDSL用户端汇聚子层采用PTM方式。MGC
H.24B/MSCPSIR
xDSL, PHY
用户端设备
H.24&/MGCP
TCP/UOP
XDSL PHY
图2基于H.248/MGCP/SIP的网络的协议栈（汇聚子层采用ATM方式）TTKAoNiiKAca=
模报信令转按
DTMF转换
模拟话音转换
YD/T 1705-2007
H.248/MGCP/SP
TCPUDP
6功能要求
HDLC/EFM
TDSLPHY
用户端设备
MOCPISIP
HDLC/EFM
模拟信令转换
图3基于H.248/MGCP/SIP的网络的协议栈（汇聚子层采用PTM方式）6.1物理层功能要求
6.1.1断电恢复功能
模拟话育莉
如果提供VoDSL业务的DSL用户端设备在U-R参考点通过话音分离器提供Z接口，在失去供电的情况下，用户端设备应能够自动连通U-R参考点与R参考点的接口，使得紧急呼叫业务可以迹通，6.1.,2 多时延通路
如果系统同时支持语音和数据业务，为支持话音业务，DSL系统应支持快速时延通路。对于ADSL、ADSL2/ADSL2+链路来说，推举支持2条时延通路、快速时延通路和交织时延通路，其中快速通路的α到B参考点时延应小于4m&（α和参考点参见附录B）。对于VDSL链路来说，应支持2条时延通路，低时延通路用于语音业务。
6.1.3低功耗
如果DSL链路采用ADSL2/ADSL2+链路时，推荐支持从L0自动进入L2级别的低功耗状态和从L2自动进入LO级别状态，在进入和退出L2状态时DSL系统的差错率不应有显著增加。6.2IWF功能要求
6.2.1语音编码
IWF功能应支持G.711、G.729a/b、G.723.1编解码算法，并应能根据需要切换编码算法。6.2.2语育处理功能
IWF应支持回声拟制功能。回声抑制支持ITU-TG.168，要求不低于32ms。在通话过程中，为了提高带宽利用率，IWF应提供静音检测技术以进行静音压缩。并在在接收方应能产生舒逻背景最杂音信号以模拟真实环境。6.2.3 DTMF 功能
对丁用户端IWF功能，应具有DTMF检测、生成及传送功能。对丁用户所拨的双音多频号码，若处于呼叫建立阶段，VoDSL用广端设备虚能够识别山用户所拨的码，将其转换为相应的数字。6.2.4用户状态监视
YD/T 1705-2007
对丁用户端IWF功能，应能检测用户线实际状态，如摘机、挂机等，并通过数字通路上报。6.2.5用户电路功能
对于用户端IWF功能，应捉供问用户电路馈电和振铃控制功能，其中馈点电压不应低于一24V，在用线环阻5002时（包括话机内阻3002），话机电流应不低于18mA.
初拨铃不应铃不得小于0.4s，而后的间断振铃为1s续4s断。6.3QoS 要求
如果系统同时传送数据信号和分组话音信号，那么数据信号和分组话音信号应具备不同的优先级，分组话音信号的优先级高丁数据信号。6.4网络安全要求
VoDSL系统应支持用产认证：具备访问控制功能，防止资源的非法使用，6.5业务要求
VDST.系统能够支持话音业务和基于IFU-TT.30和ITU-TT38的传真业务。支持的话音业务具体要求见YDN065-1997。7性能要求
7.1xDSL传输性能指标
ADSL2+的传输性能指标见YD/T1530-2006%接入网技术要求一频谱扩展的第二代不对称数字用户线（ADSL2+)》。
ADSL的传输性能指标见YDT1323~2004。VDSL的传输性能指标见YDT1239-2002。基于ATM方式的SHDSL的传输性能指标见YD/T1185-20027.2基于H.248/MGCP/SIP协议的VaDSL系统的性能指标（a）语音编码切换时问<60ms。（b）VoDSL用片端设备应具有80ms缓冲存储能力，以保证不发生语音断续和抖动。（c）语音的客观评定
-…网络条件很好时，PSQM的平均值<1.5-网络条件较差时（丢包率=1%，抖动=20ms，时延=100ms），PSQM的平均值<1.8：一网络条件恶劣时（丢包率=5%，抖动一60ms，时延=400ms），PSQM的平均值<2.0。（d）语音的主观评定
一网络条件很好时，MOS>4.0：
一网络条件较差时（丢包率=1%，抖动=20ms，时延=100ms），MOS>3.5一发网络条件恶劣时（丢包率=5%，抖动=60ms，时延=400ms），MOS>3.0。(e）编码率
刘于G.729a，要求编码率<18kbius一对于G.723.1，要求G.723.1(语音压缩6.3kbi/s15kbit/s，G.723.1(语音压缩5.3kbit/s)<12kbit/s：(f）时延指标（环回时延）
时延包括编解码时延、收端输入缓冲时延，内部队列时延和DSL链路的传输时延等，是从VoDSL7
TTKAONTKAca=
YD/T1705-2007
用户端设备到DSLAM的时延。
一采用G.729a编码时，环回时延<150ms；一采用G.723.1编码时，环回时延<200ms。8呼叫流程（幸例）
8.1基于H.248协设的呼叫流程
此呼叫建立流程的条件如下：
主叫用户与VoDSL用户端设备1连接：被叫用户与VoDSL用端设备2连接：两个VoDSL用户端设备都在同一个MGC的域内；VoI>SL用户端设备通过DSLAM从BRAS获得IP地址，采用的协议可以为PPPoE被叫先拌机。
具体的呼叫建立流程见图4。
1，VoDSL用心端设备向MGC进行注册：2，如果需要鉴权，则MGC对VoDSL设备进行鉴校：3.MGC向VoDSL用端设备1和VoDSL用户端设备2分别发送Modify命令，等待摘机事件：4，主叫用户摘机，VoDSL用户端设备1向软交换设备发送Notify命令，报告摘机事件：5，MGC向VoDSL用户端设备1发送Modify命令，等待用户输入被叫号码，主叫用户听拨号音：6.VoDSL用户端设备1向MGC发送Notify命令，将被叫号码送至MGC7，在VoDSL用户端设备创建一个新的Context，并在Context中加入TDMTerminatian和RTPTerminatinn，其中Mode设置为ReceiveOnly，并设置抖动缓存、语音压缩算法等。VoDSL用户端设备1通过Reply命令返回RTP端口号及采用的语音压缩算法：8．在VoDSL用端设备2中创建一个新的Context，并在Context中加入TDMTeimination和RTPTermination，其中Mode设置为SendReceive，并设置抖动绥存、语音压缩算法等。VoDSL用端设备通过Reply命令返回其RTP端口号以及采用的语音压缩算法：9，MGC向VoDSL用户端设备1发送Modify命令，告角[远端地址：10．被叫用户摘机，VoDSL用户端设备2向MGC发送Natify命令：11.MGC向VoDSL用户端设备2发送Modify命令，切断振铃音：12、MGC向VoDSL用户端设备1发送Modify命令，切断回铃音，Mode=SendReceive:13，被叫挂机，VoDSL用户端设备2向MGC发送Notify命令；14.MGC向VoDSL用户端设备1和VoDSL用户端设备2发送Substract命令。8
被叫用户
VoDSL 用产端设备 2
H.248 排册济息（Service Change)MGC
H.4B 注册消息响应（Service Change RSP）发越鉴权“Modlify）
响应(Moxily RSP
鉴权结果（Notily）
响成(NotifyRSP）
挖测摘机明（ModifyRSP）
创建 Comtert (Add)
穿应 (Ad RSP)
放报龄音
被叫搞机
叫摘凯（Notiy）
应（NotitRSP
切娠摄龄音（Mardifty）
响应Modify RSP
被叫挂机
按别机Nf）
响应（NoifyRSP)
解除关联 (Substrac)
购（SubeuraciRSP）
VoDSL用户举设备1
H.248 注册消息 (Service Change)H.248注册息响业（Scrvice ChangeRSP发起鉴权（bindify
响（ModiRSP）
监权纺果（Nntity）
响应(Noify RSPi
检测摘机（Modify）
响应（ModiyRSP）
+i衡机（Notify）
(Notify kSp>
停待拨号号码（Mediry）
响应(Mndify RSP)
送拨号号码（Noity）
响应（NotifyKSP)
创ontext (Add)
响应（AddRSP)
通远端地址（Modify）
响应(Modify RSP)
划断回铃齐（ModiEy）
应 (Modify RSP>
释除关美联（Subsntca）
响（SubshractRSP）
图4基于H.248协的呼叫流程
2基于SIP协议的呼叫流程
此呼叫建立流程的条件如下：
主叫用与VoDSL用户端设备1连接；被叫用VoDSL用户端设备2连接
主叫先挂机。
具体的呼叫建立流程见图5。
-TTT KAONT KAca=
YD/T 1705-2007
主叫用户
主叫摘机
放号音
主叫拨号
故回龄音
