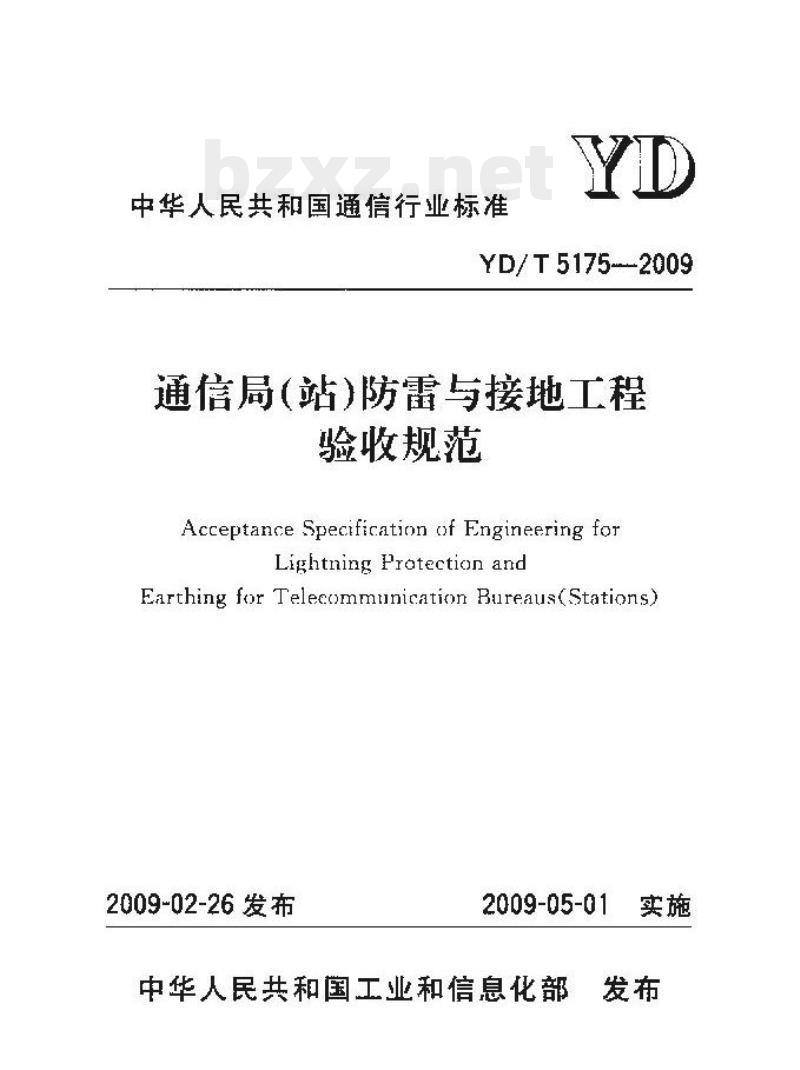

【YD通讯标准】 通信局(站)防雷与接地工程验收规范

中华人民共和国通信行业标准
YD/T5175-2009
通信局(站)防与接地工程
验收规范
Acceptance Specification of Engineering forLightning Protection and
Earthing for Telecommunication Bureaus(Stations)2009-02-26发布
2009-05-01
中华人民共和国工业和信息化部发布

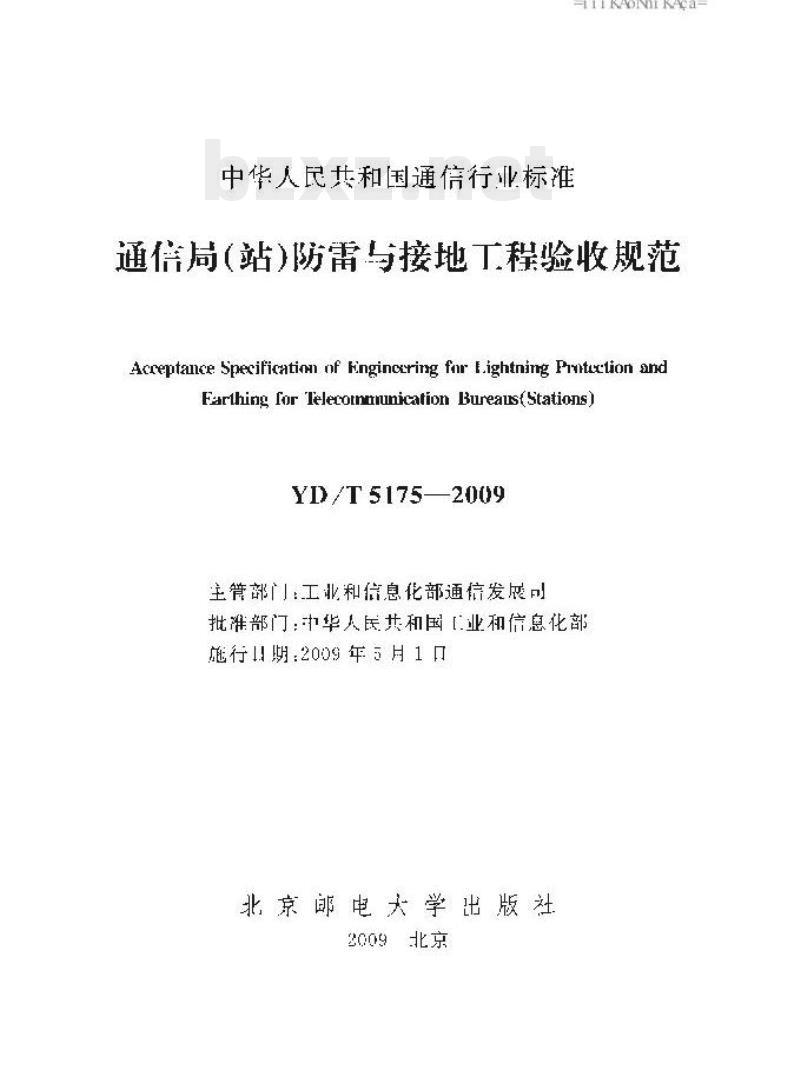

中华人民共和国通倍行业标准
HiKAoNIKAca-
通篇局(站)防雷与接地丁程验收规范Acreptance Specification nf Fnginccring fnr Eightnig Prntuction andFarthing For Telecotnmnunication Bureaus( StationsYI/T5175-2009
主管部工业和痘息化部通病发展已批准部门华人民开和国【业和信息化部施行！期：2009年5月1口
北京郎电大学出版社
2009北京

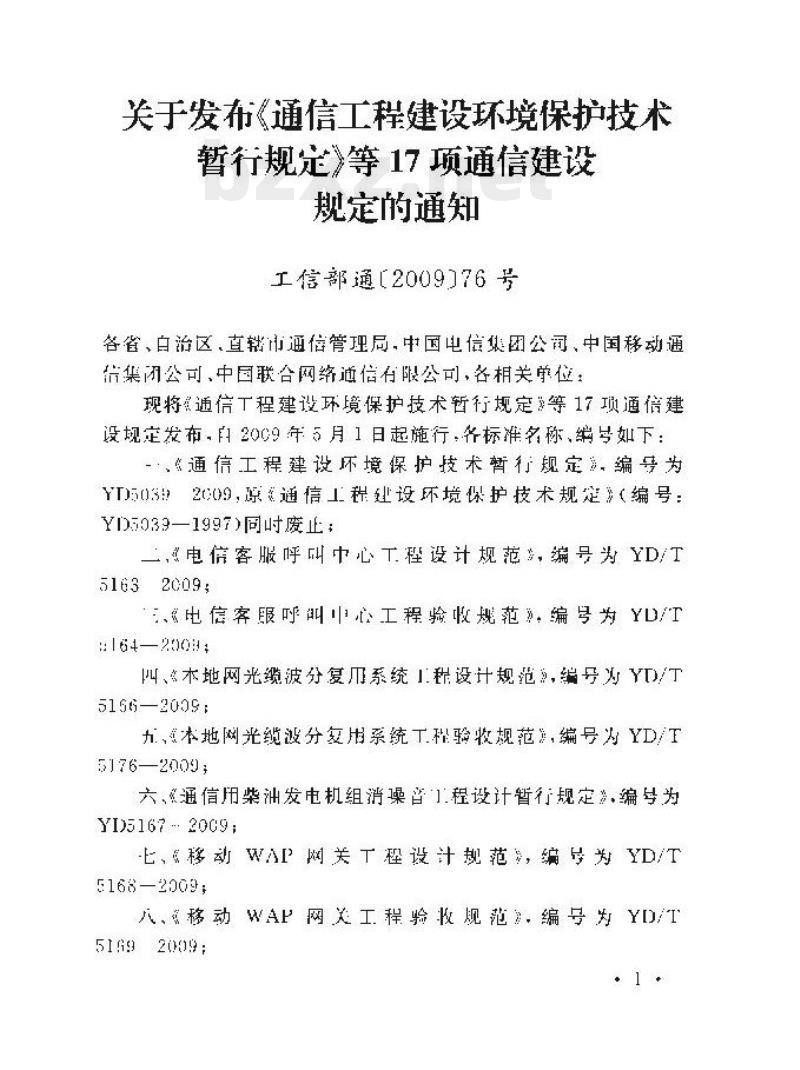

关于发布《通信工程建设环境保护技术暂行规定》等17项通信建设
规定的通知
工信部通【2009176号
各餐、自治区，直市通管理局，中国电信银团公国，中国移动通后集闭公司中国联合网络信有限公司，各相关单位：现将通信下程建设环境保护技术暂行规定等17项通信建设规定发布，日20C9年5月1日起施行，各标准名称，编如下：·通信工程建设环境保护技术暂行规定编号为YT503!2(09，原家通信工程建设环境保护技术规定》（编号：YD5039—1997)同时废止：
二,电信客服呼叫中心下程设计规范，编号为YD/T51632009;
《电信客服呼叫心工程验收规范》编号为YD/I:164-23011
四、多木地网光缆被分复而系统1程设计规范，编号为YTD/T5166—2099:
九本地网光缆波分复用系统工程验收规范”，编号为YD/工5176—2009
六、《通信用柴油发电机组消噪音1.程设计暂行规定》.编号为YI5167-:20C9;
七，&移动WAP网关下程设计规范，编为YD/T5168—2009;
、《移动WAP网关工程验收现范》编号为YD/I51692009;
HKAoNIKAca

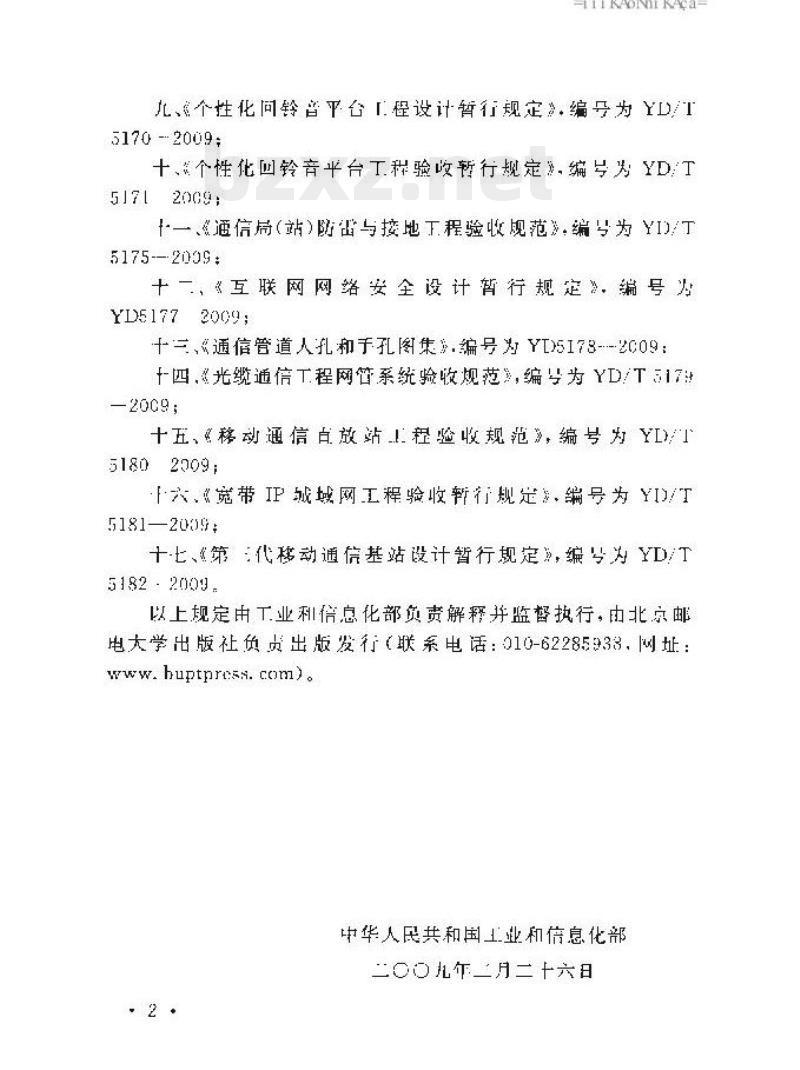

儿个性化同铃音平合「提设计暂行规定意编号为YDI5170--2009:
十、个性化回铃音半台工程验收暂行规定》.编号为YDT5172009
一“信局（站)防雷与接地工程验收舰范：编号为YIT5175--2099
十一，《互联网网络安全设计暂行规定》，编号为YD51772009;
十三，≤通信管道人孔和手孔图集，编号为Y15178-.2C09：+-凹，光缆通信T程网管系统验收规范”，编号为YDT17时—20c9;
十五，“移动通信占放站程验收规范》，编号为YII5180 2009;
F六、“宽带 IF 城域网工程验收新行规定》.编号为 YI/T5181—2005:
十-七、《第 :代移动通信基站设计暂行规定》，编号为 YD/T5182- 2009.
以上规定由工业利信息化部负责解释并监督执行，由北京邮电大学出版社负贞出版发行（联系电话：010-62285933，网址： huptprtss. com)。
中华人民共和国工业和信息化部二00九年三月二十六日

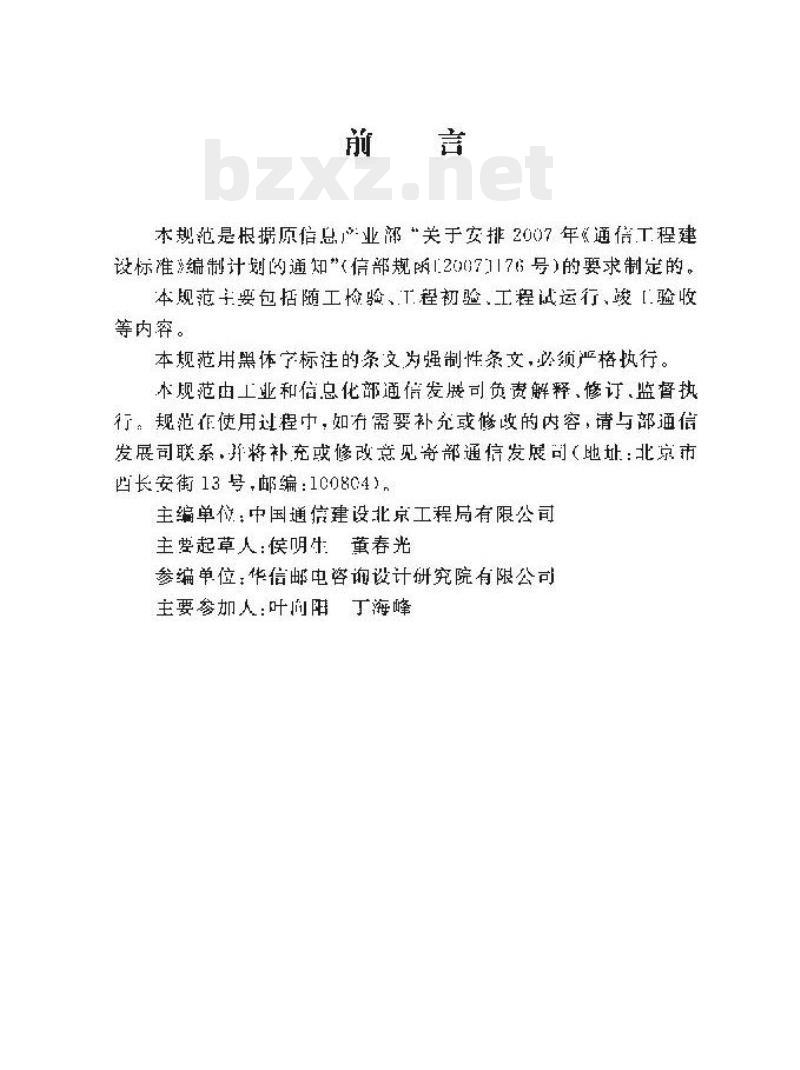

本规范是根据原信息业部“关于安排2007年“通借工程建没标准编制计划的通知”（信部规函120071176号）的要求制定的，本舰范手要包括随工恰骑、工程初验、工程试运行，竣［验收等内穿。
本规范用黑体字标注的条安为强制性条文，必须严格行。不舰范由工业和总化部借发展可负责解释、修订，蓝督执行：规范作使用过程中，如行需要补充或修改的内容，请与部通信发展司联系，开将补充或修改意见寄部通信发展司（地址：北京市归长安街13号，邮编：100804），主编单：中国通信建设北京工程局有限公司主费起草人：侯明董春光
菱编单位：华信邮电咨询邀计研究院有限公司主要参加人：叶闸阳丁海峰
名词和术语
随工检验
遵用规定
接闪器安装
引下线装设
接地体安装
接地引人线敷设
等电位连接
接地线敷设
浪涌保护器安装
羧1.技术文件检查
5竣工验收
T程初验
工程试运行
工程续验
附录A
本规范用词说明
附录 B
十壤电阻率的測量
接地电阻的测量
附录D
通信局(站)防雷与接地T程随工检验表条文说明
HKAONKAca
1总则
1.01本规范是通信局站）防雷与接地1程施质量检香，随工检验和懿7验收等工作的技术依据·适用于新建信局【站）防雷与接地下程：收建，托建工程可参照执行1..2工程中凡遇木规范末包括的技术标谁和技术要求，可依据设计规范格相关国家标准执行，本规范与国家有美标推、规范框予盾时，应接瞬国家相关标雅规范执行。1.(3通信盾(站)防尚与接地工程必须与士体工程同时设计，痘时施下、同时技人使用。隐葳部分成会同建设单位或监理单位进行随工检验并做好髓工检验记录：1.之在施上过程，如需修收1程设计或使用代用树料时，努锁经建设单和设计部门意·拆小理变更手续后方可修改和恢用。严禁使用未经检验或鉴定的材料。1..5凡在随工检鉴峻下骏收中发现不符合工程设计和技术指标要求的项目，应山相关责任单位负责解决。.6在施1如热行本规范个别文有困难时，应提出充分理由和修改意见：经主管部门审批后热行1
2名词和术语
2.0.1接地（Earthing)
KAONrKAca
将导体连接到“地”，使之具有近似人地（或代替人地的导休的中位，可以使地电流流人或流出大地（或代替大地的导体）2. .2接闪器(Air-lertninal Svsten)包括避雷钳、避需带（线）、避需网以及用作接闪的金属屋面和金属构件等。
2,0,3引下线(Dawn-cnndnetar System)连接接闪器与接地装置的金属导体。2.0.4接地体(Earthing Eiectrode:为达到与地连接的自的，一根或一组与壤（大地）密划接舶并提供与土堰（大地）间的电气谁接的导体，2.0.5基碰接地体(Foundation EarthElectrode建，构筑物基础中地下凝士结构中的接地金属构件和顾理的接地体。
2.0.6接地网（Graund Grid）
由一组或多组接地体在地下相互连通构成，为电气设备或金属结构提供基准电位和对地泄放电流的通道。2.0.7接地引人线（EarthingConnectiun)）接地网与接地总汇集綫（或总汇流排）之间和连的学伴2.Q.8接地装置Earih-ermination Svstetm接地引人线和接地体的总和。
2..9等电位连接（EuuipottnlialRuding将不同的电气装置、导电物体等，用接地导体或浪涌课拟器以某种方式连接起来，以减小古电流在它们之逛产生的电位差。2:
2.o.lo接地线(EguipotentialBonding Connectiun)接地线是等中位诈接中使用的线缆，指迪危局（站）的设备，电梯轨道，吊车，金属邮板金属门框架金属管道，金属电继轿架外墙：的栏杆等大尺寸的内部导电物就近可靠连到接地江流排惑接地汇集线上之间的线缆。
2.0.11接地汇集线（Main EarthingConducior它是指作为接地导体的条状钢排（或偏钢等），在通信局（站）内通常作为接地系统的士干（册线），可以敷设成环形或线形。2.6.12接地汇流排(EarthTerminai)与接地母线相连，并作游各类接地线库接端的矩形铜排203接地系统(EarihingSystem
接内器、引下线，接地网、接地汇集线（排、接地引人线、建筑物钢筋接地金属支架以及接地的电缆屏蔽层和接地体相互莲接的设备外壳或裸露金属部分的总称。2. 0. 14 联合接地(Comton Farthing）便局（站）内各建筑物的基础接地体和其他专设接地体相互连通形成一个用地网，并将电十设备的作接地、保扩接地、轻接地、展蔽体接地、防静电接地及建筑物防雷接地等共册一组接地系统的接地方式，
2.0.15滚球法（RolingSphereMethod）下建筑物防雷保护区计算的简化分析疗法，其原理是将告边界等效为个球面（华径4米），用假想球滑搬保扩物体的外部滚动时，球面不能到认的区城就为保护区，触及球或穿人其表面的位暨均为非保护区。
2.0.16土壤电阻率(Earth Resistivity)表征上导电性能的参数，它的值等于单位立方体上壤相对两面回的电阻，常用单位是m，
2.Q.17接地电阻(PawerFrequencyGround Resistance)工频电流流过接地装置时：接地体与远大地之间的电阻。3
HiKAoNrKAca
其数值等于接地装置相对于远方大地的电压与通过接地体流人地中的电流的比值
2.0.18浪通保护器（SurgeProtectiveDevice.SPD）通过抑制瞬态过电压以及旁路浪通电流来保护设备的装置，它至少含有个非线性元件。
2.0.19开关型（问隙型)浪滴保护器（SwitehingTvpesPn))浪涌时呈高阻状态，对浪涌响成时突变对低阻的一种SPD常用器件有气体放电管放电间等，2.0.20限压型浪保护器oltage imiting Tvpc sPD)无浪涌时皇高阻状态，但随着滚涌的增大，其阻抗不断降低的一种SP，常用器件有氧化锌压敏电配、翻态抑制二极管等，4
3随工检验
3. 1通用规定
3.1.1通信局（站)必须采用联合接地。3.1.2通信扇（站)防雷与接地L程所使用材料的型号、规格应符金工程设计要求。
3.1.3空外钢结构材料防齿与接地系统使用的紧固件均应采用热镀链制品：
3.1，防与接地系统的所有连接应可靠，谁接处不应有松动，脱焊，接触不良和锈饨的现象！来用焊接时，所有连接部位都虚爆满，焊接成牢固滑，无裂缝利气孔现象，同时对焊点做防魔划理，一般深用在焊点处涂抹青保护的方法。3.1.5防雷与接地系统的焊接，官采用搭接焊.其搭接长度应符合以下要求：
1.痛钢为其宽度的2倍月至少3个棱这焊接，2．圆钢为其直径的10培：
3、圆钢与扁钢连接时，其长度为圆钢直径的10倍。3.1.6扇钢与钢管，扁钢与角钢焊接时，除在其接触部位两识进行娱接外，并应焊以出钢带弯成的弧形（自角形）卡真接由钢带本身弯战弧形（惑直角形）与钢管（彧角钢焊接。3.1？避雷针（网带）及H接地装罩应采取自小而的施工顺序。
3.[8安装在腐蚀性较强的场所的接闪器及明敷引下线·应采取加大截面惑其地防腐措距。
3.1.9在施T过程中对防雷与接地系统的葵装下艺,布线和隐蔽+5-
KAONIKAca
工程应电建设单情派出的随工代表或工程临理员进行随【检骑和签证，随工检验记录内容和格式川参考附录白编制，3.2接闪器安装
3.2.1避雷针的数量、安装位置、避蕾网的网格寸及避雷带的安装莅置应符价工程设订要求。3.2.2高于接闪器的金属物，应与建筑物屋面的接闪器作电气连接。
3.2.3接闪器应无脱焊、折断、腐蚀现象。固定点支持件间距应均勾，固定可靠，有一定的机械强度。避雷带应平正顺直，跨越变形缝，伸缩缝应有补偿描施。避雷带支持件间距应符合水平白线距离为0.5~-1.5m.其高度不应小于150II，支持件使有足够的强度。
3.2.4接闪器上不熊附着其他电气线路。3.3引下线装设
3，3.1下线的规格、数量、安装位置以及邻两根引下线之间的距离应符合工程设详要求，免费标准bzxz.net
3.3.2引下线装设应牢固人急弯。3.3.3在易受机械损坏和人身易接愈的地方，即地面上1.7m至地面下0.3m，席采取暗赠数或使用镀锌角钢防正机械损坏：使小塾料管或像腰管等保护猎施，
3.3.4引下线上不能附誉其他电气线路。3.3.5断接卡的设置应符合程设计要求，断接应加保护措施。
3.3.6当利用金属构件、金属管道做接地引下线时、构件或管道与接地下线间应焊接金属跨接线，月各部件之间均应连成电气通路。
